Metingen en conclusie
Inhoud
We hebben uiteraard de Matrix Switches gemeten om te kijken of ze doen wat ze beloven te doen. De conclusie is simpel: ja… Dit zijn gewoon erg goede producten. Ook is er een meetbaar verschil tussen de twee modellen. Al zijn de verschillen in onze set-up wel subtiel. Wellicht moeten we gaan kijken naar een betere streamer met een betere interne clock om te kijken of we wellicht wat dieper kunnen komen met de metingen.

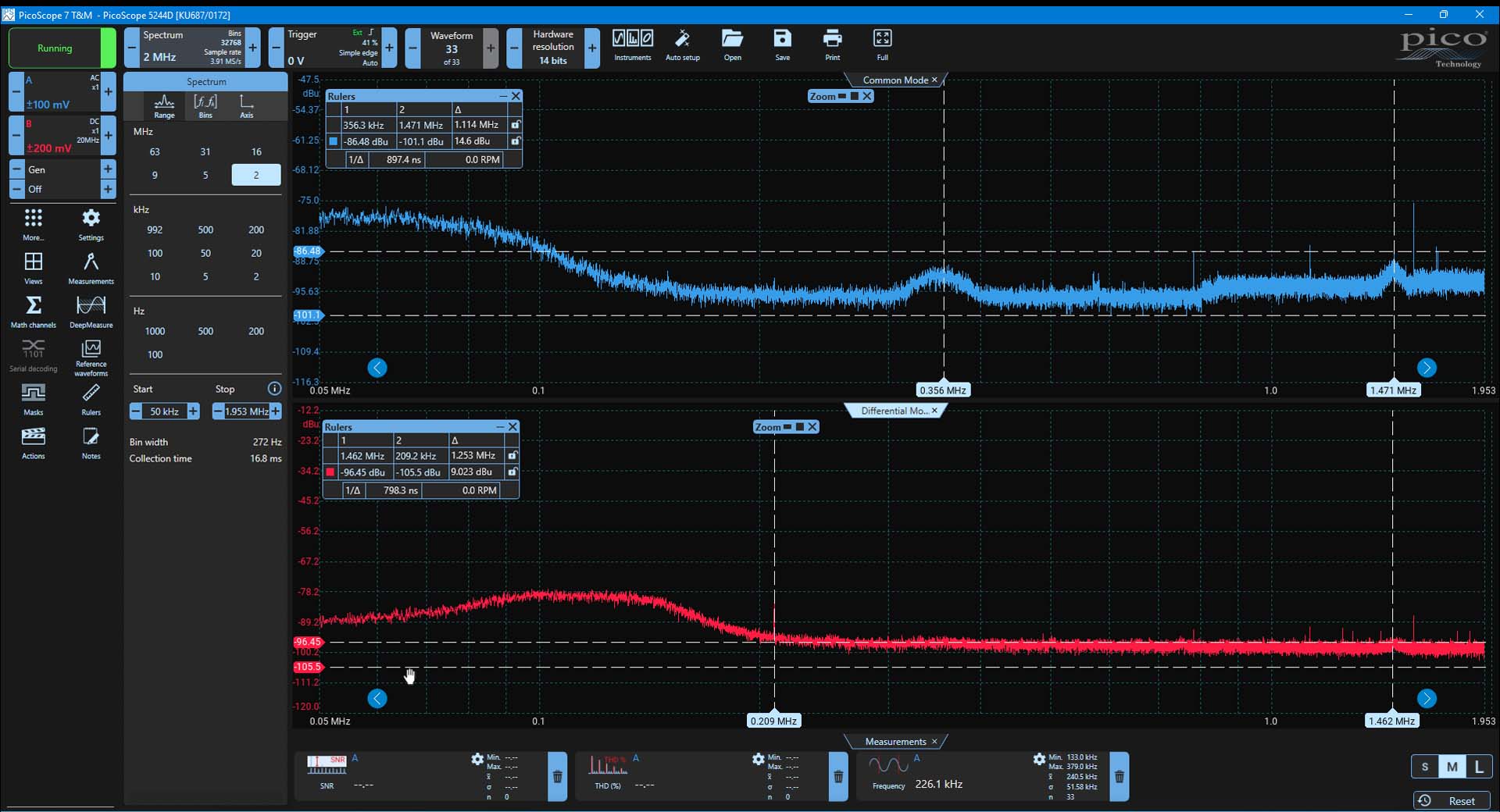

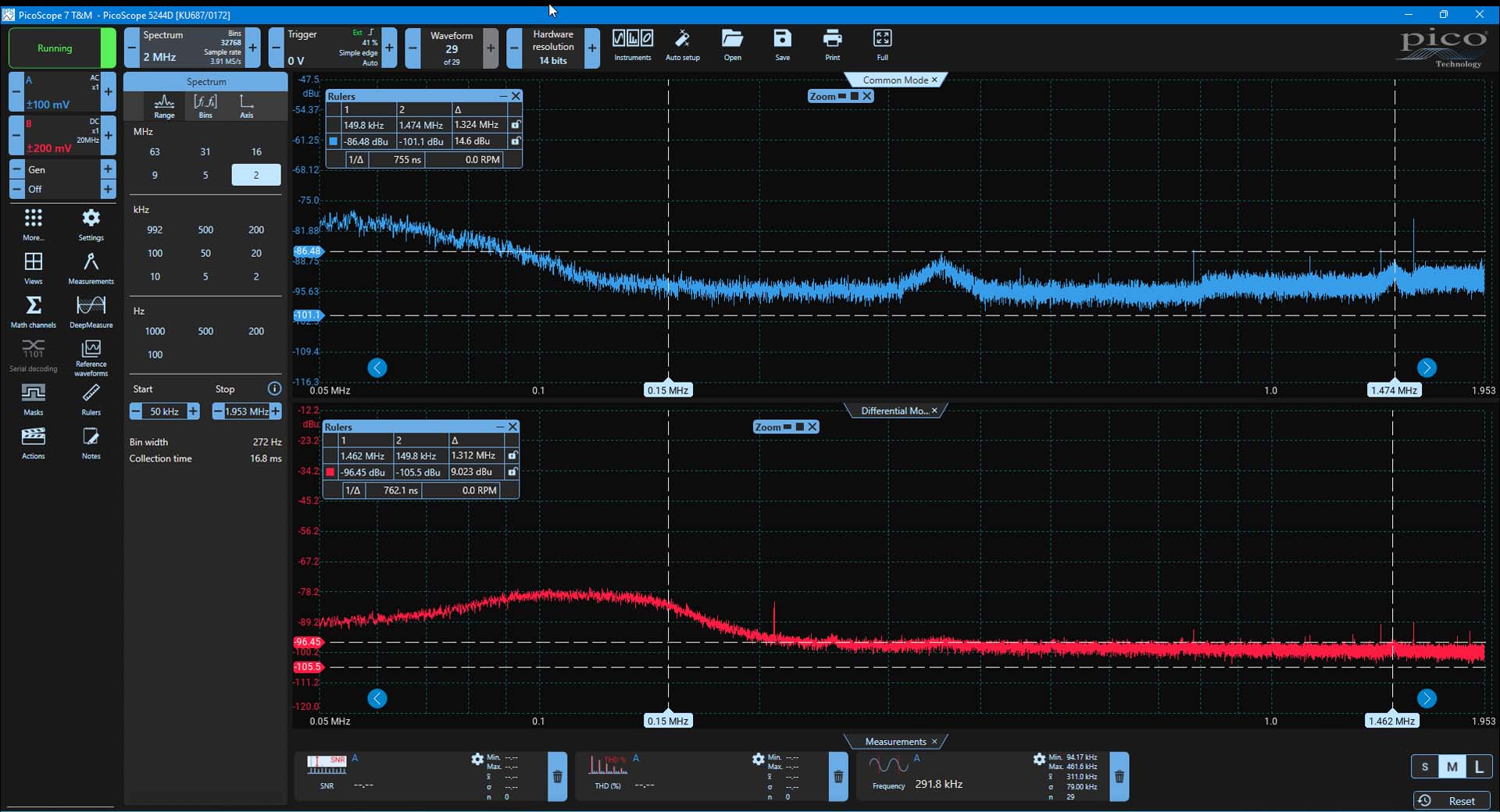

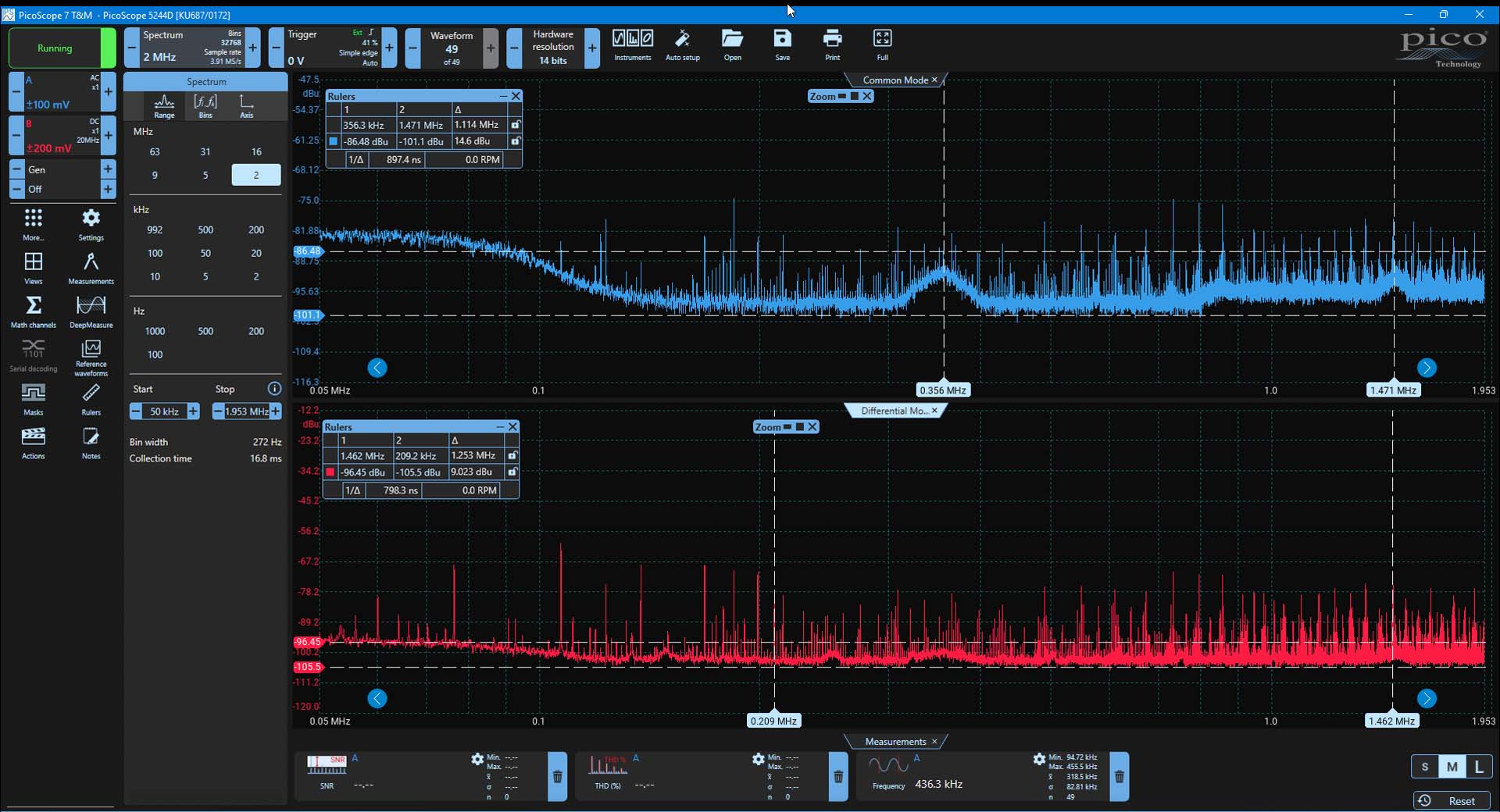

Ruis uit ethernetpoort
Ruis uit de poort is bijzonder laag. Sterker nog: het is er eigenlijk net. De ruisvloer is zeer egaal en gaat maar héél licht omhoog ten opzichte van de baseline. Het verschil in ruis tussen de gewone en pro is heel erg laag. Dat is netjes, gezien de verschillen in voeding. Puik werk van Matrix hier.

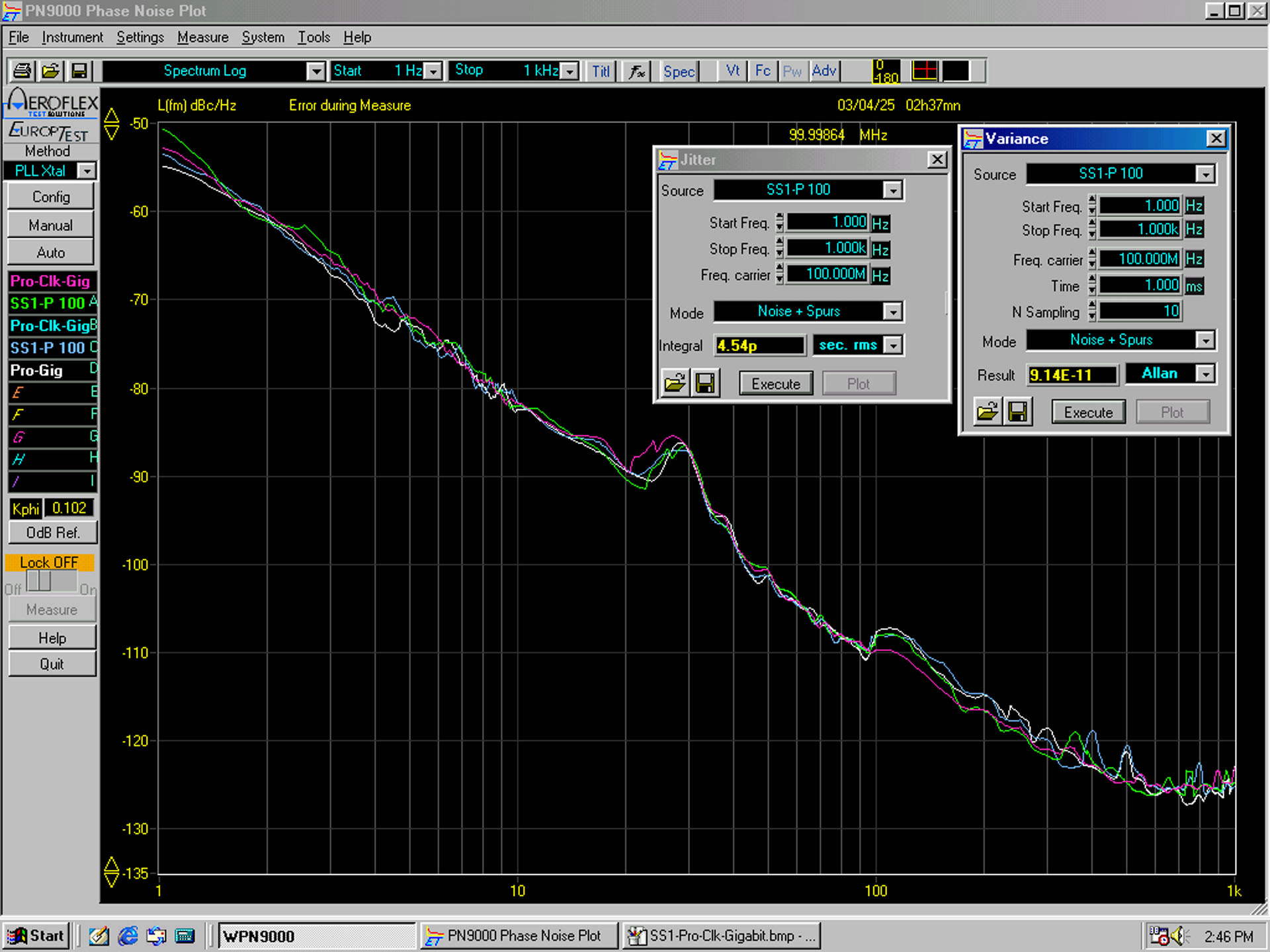

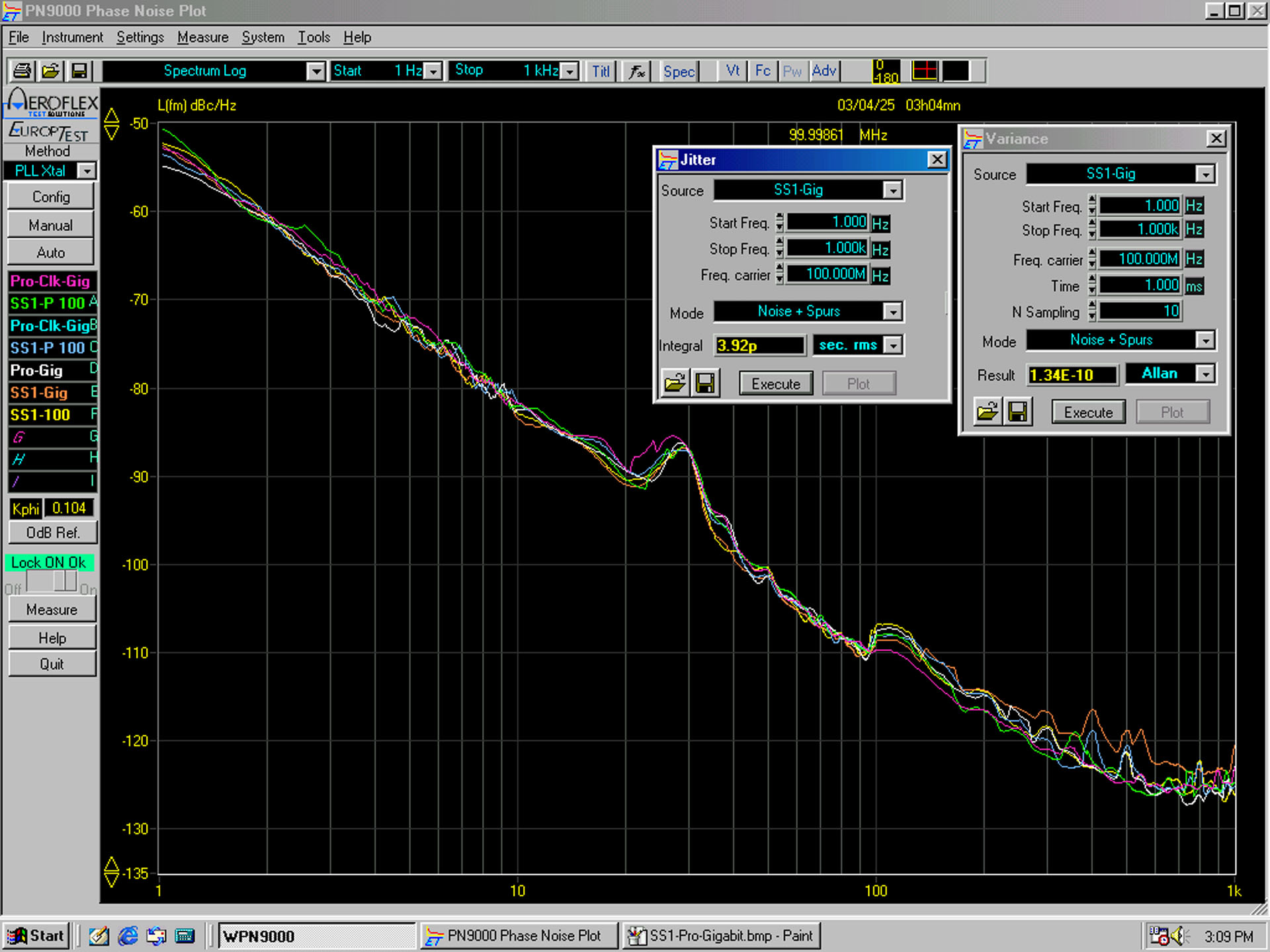

Phase Noise
| Switch | Jitter | Allan Variance | Allan Variance to Jitter (ps) |
| Matrix SS-1 | 4,29 | 9,77E-11 | 6,93 |
| Matrix SS-1 Gig | 3,92 | 1,34E-10 | 8,21 |
| Matrix SS-1 Pro | 3,92 | 1,01E-10 | 7,13 |
| Matrix SS-1 Pro Gig | 4,54 | 9,14E-11 | 6,77 |
| Matri SS-1 Pro Gig Clk | 4,12 | 8,90E-11 | 6,69 |
| Matrix SS-1 Pro Clk | 3,6 | 9,58E-11 | 6,87 |

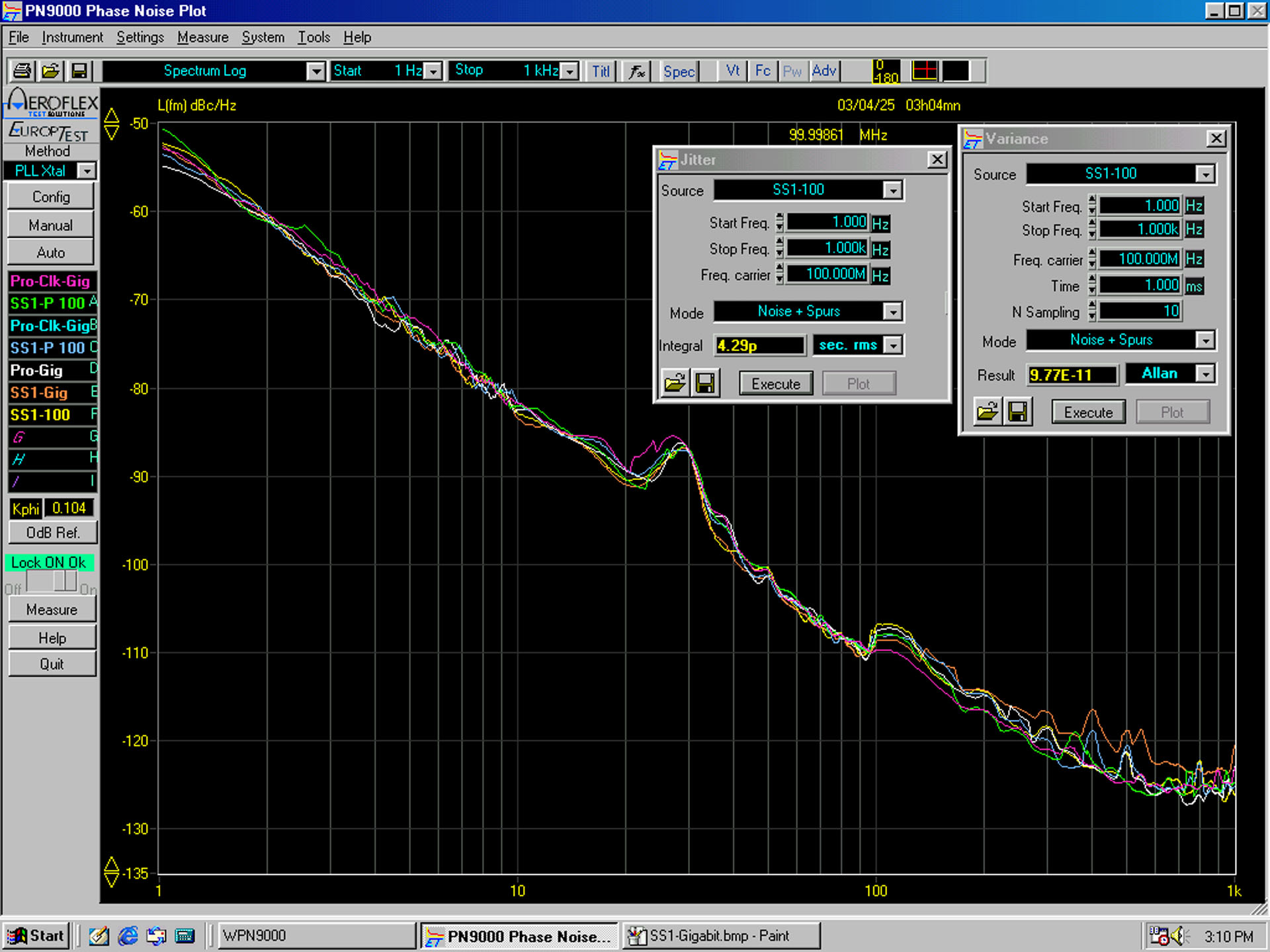

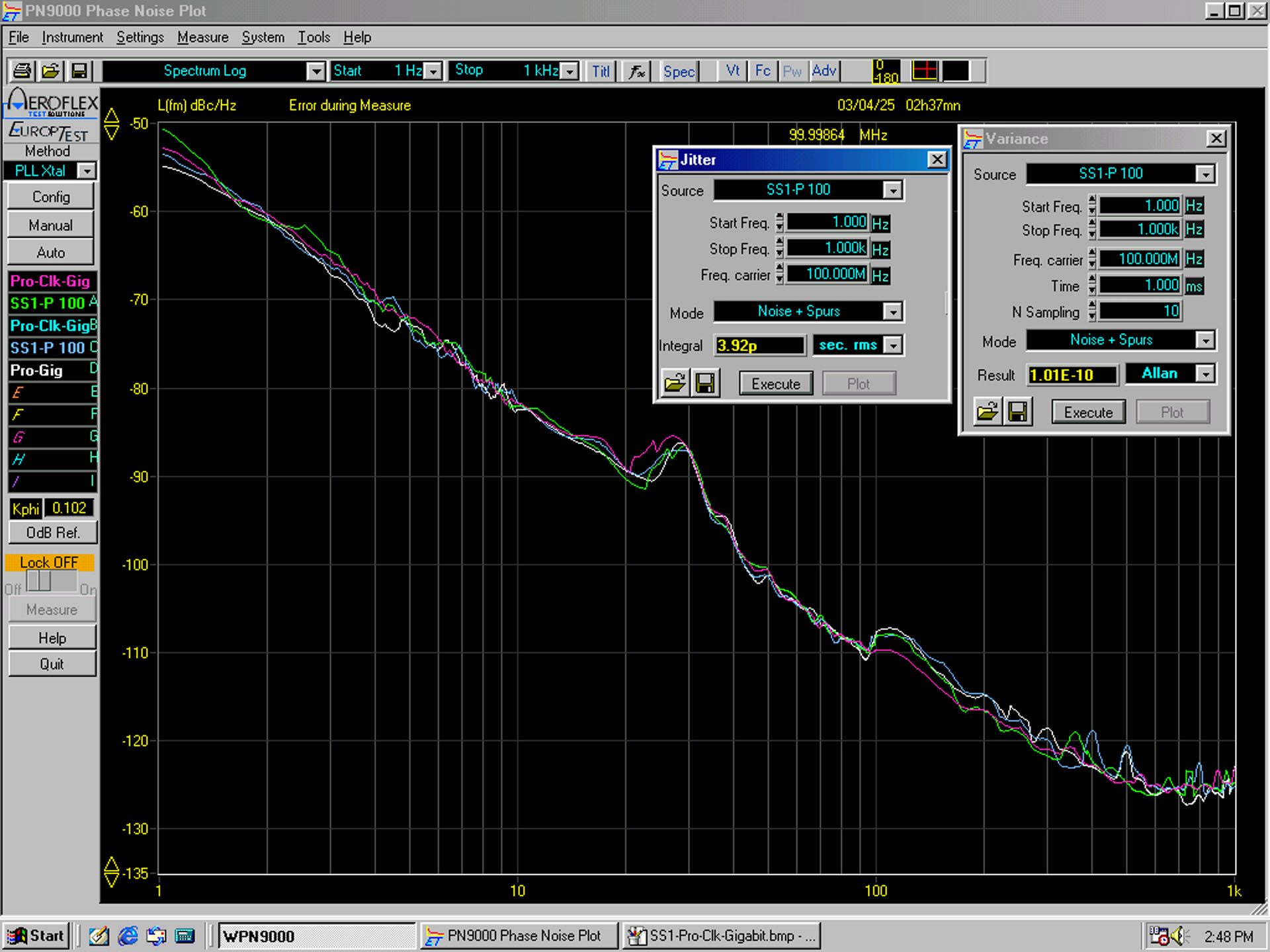

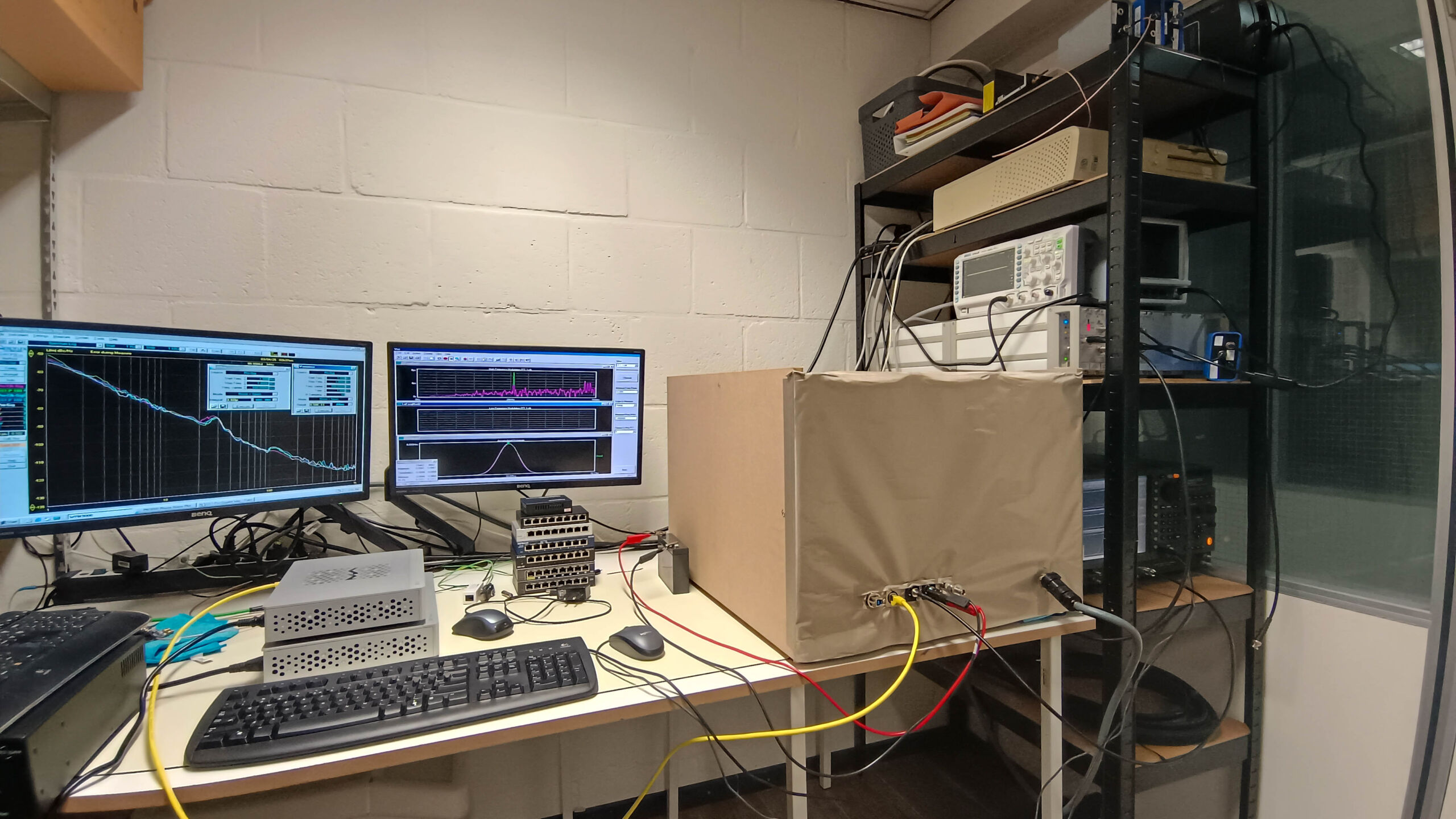

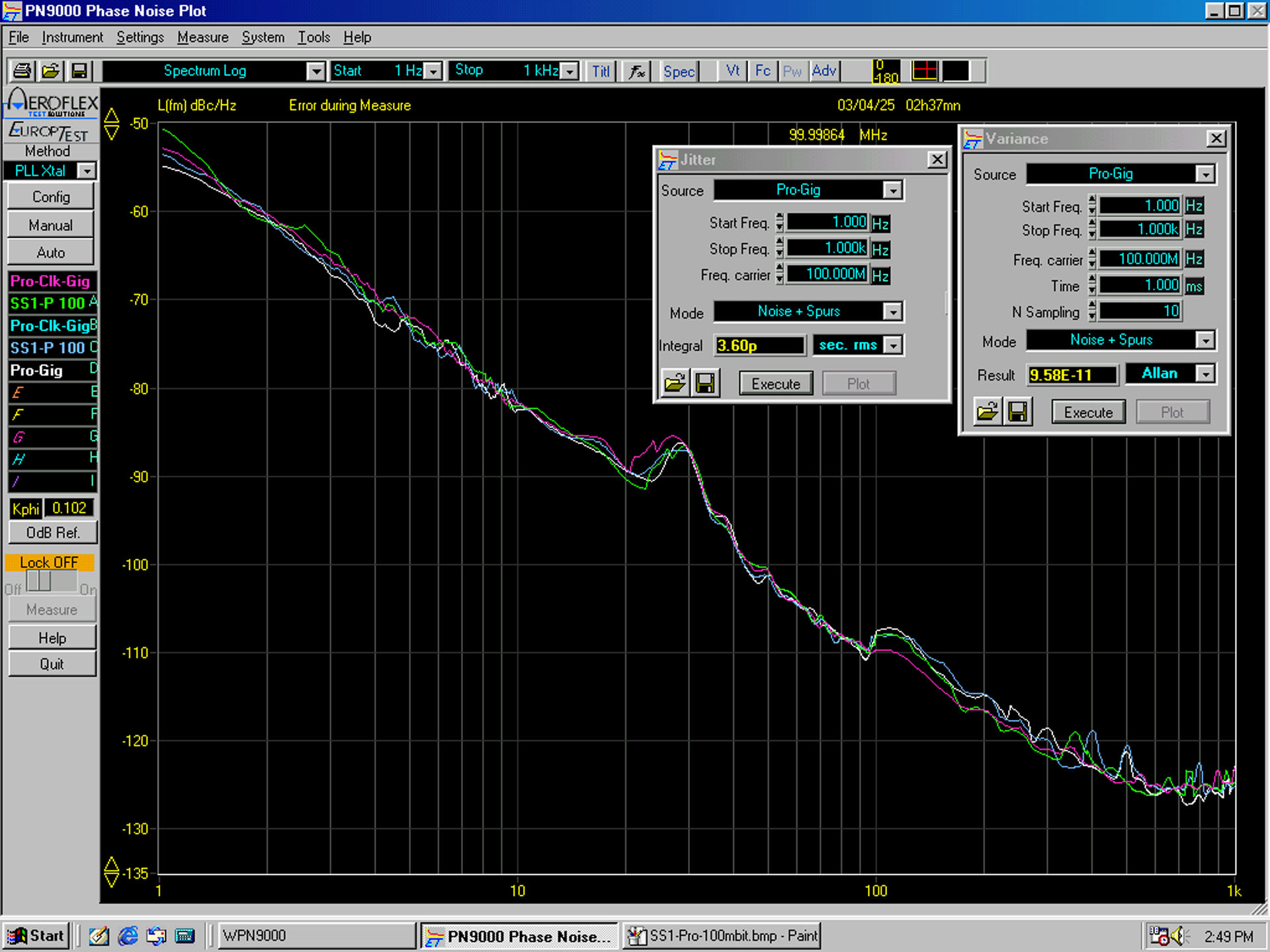

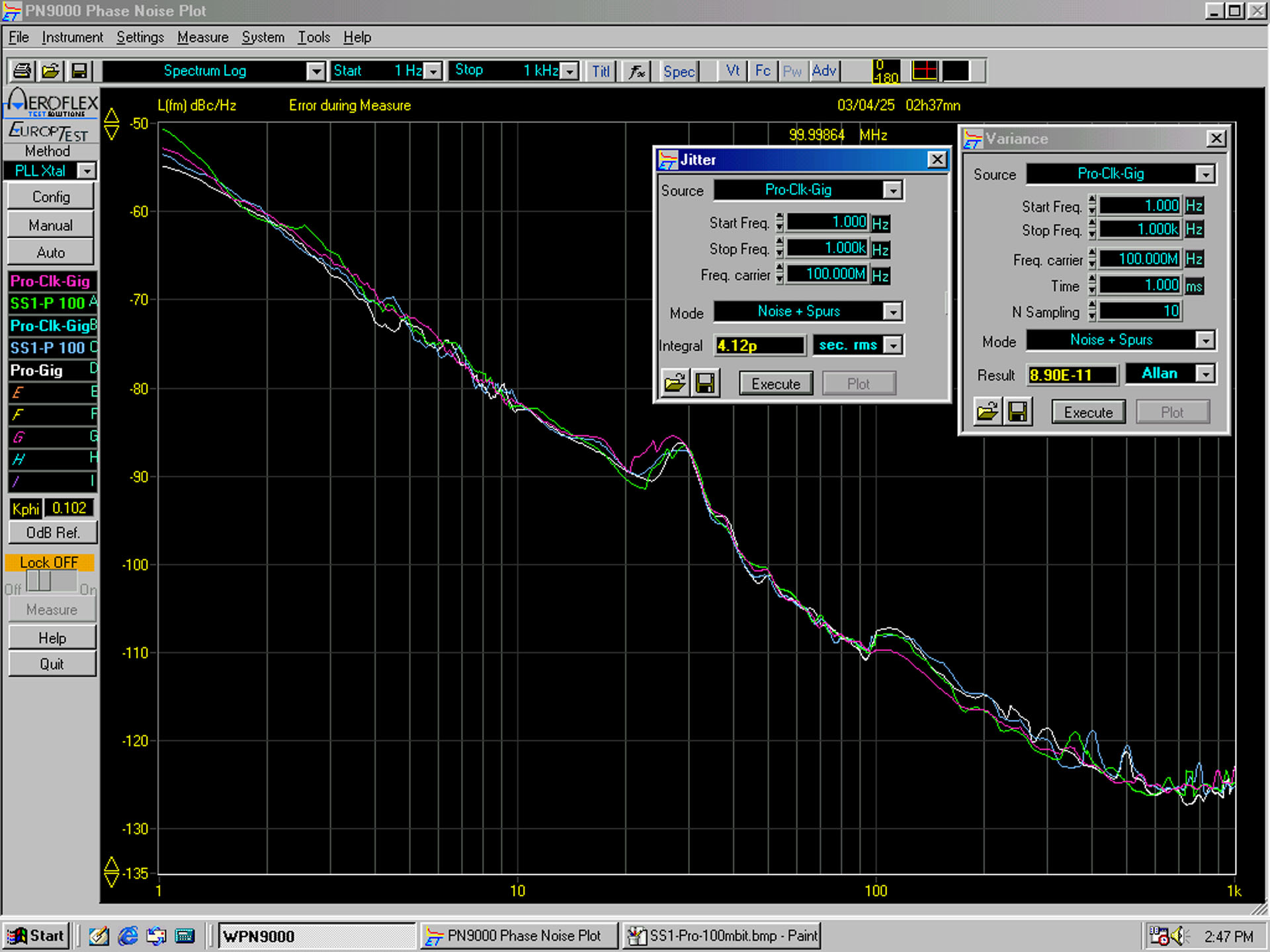

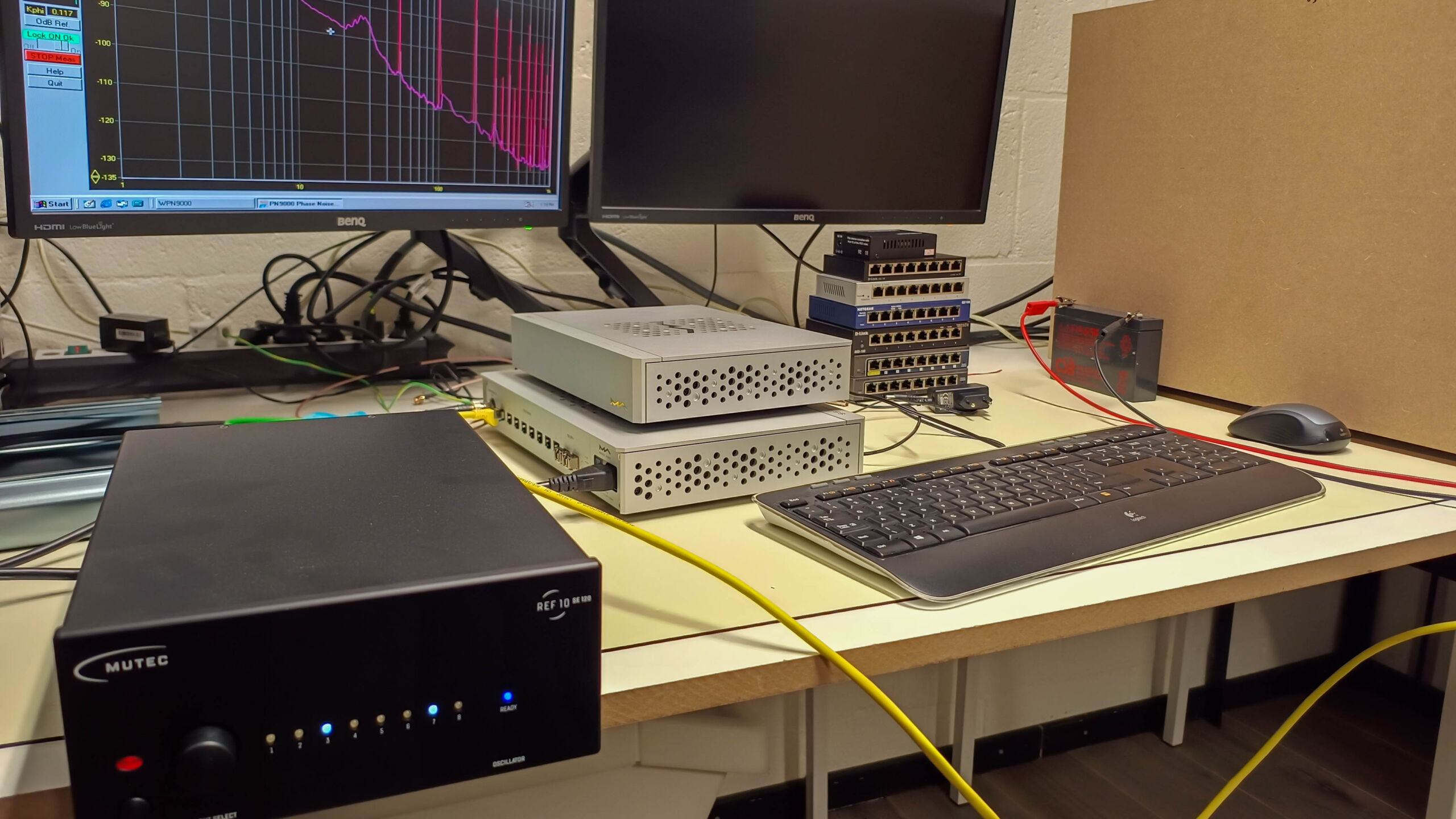

In deze setup sluiten we de Matrix SS-1 en SS-1 Pro aan op een Volumio Primo streamer. De streamer is in een RF-afgesloten doos gezet. We meten met een actieve probe de clock die de dac aanstuurt. Het signaal uit de probe gaat een Aeroflex PN9000 in. Als referentie-kristal gebruiken we een Axtal 100 MHz kristal met ultra-lage phase noise.
We zien dat de twee switches dicht bij elkaar liggen (we schatten in dat we wel tegen de limieten van de Volumio aan zitten). Wel zien we dat de SS-1 Pro consequent beter scoort op gebied van Allan Variance. De SS-1 Pro op 100 Mbit met externe clock presteert overall het beste.
Toevoeging: dit is de phase noise van de Matrix SC-1 referentieklok. We zien -117.7 dBc/Hz bij 1 Hz offset. Bijzonder netjes en vrijwel exact wat ze specificeren!

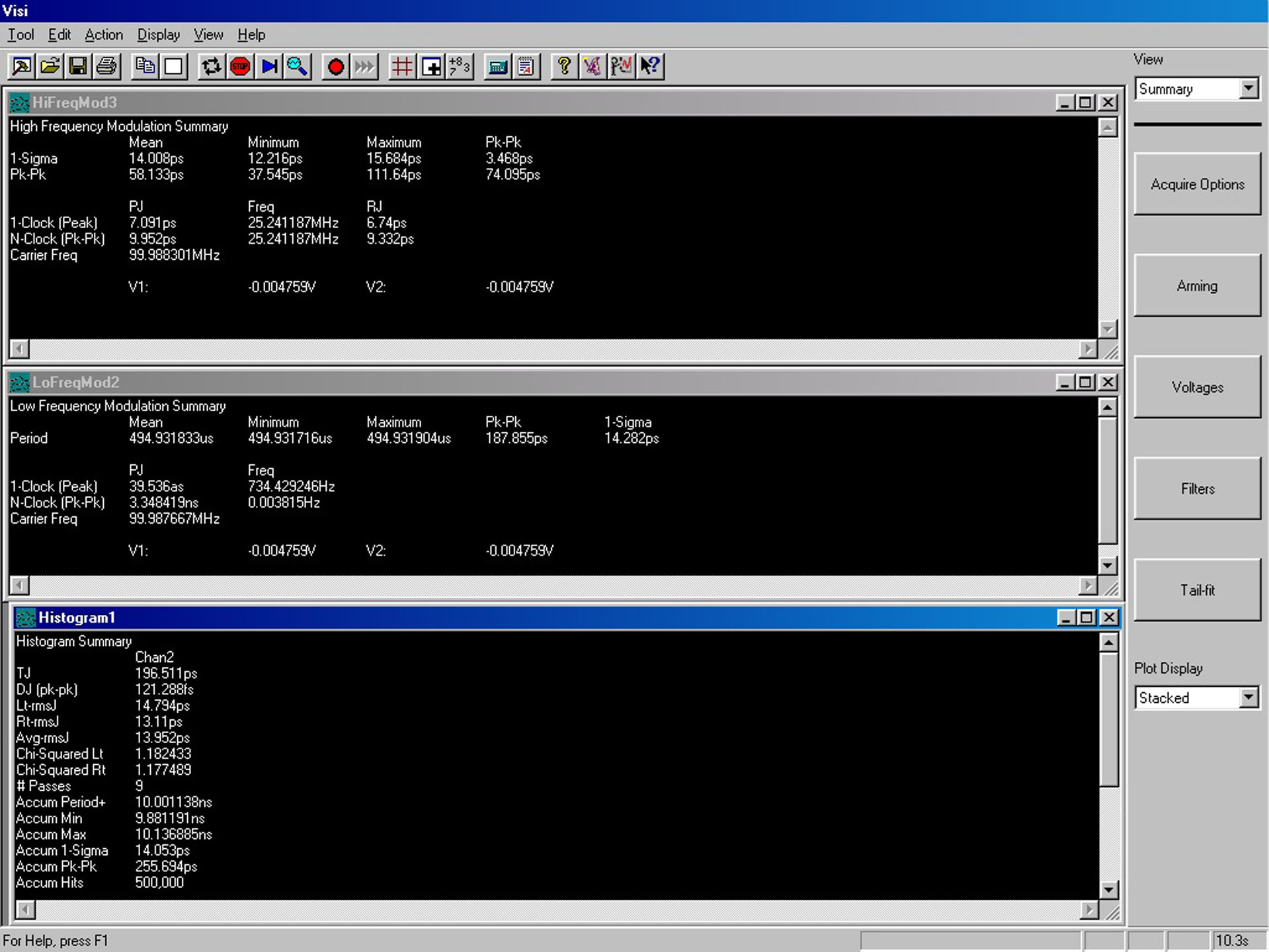

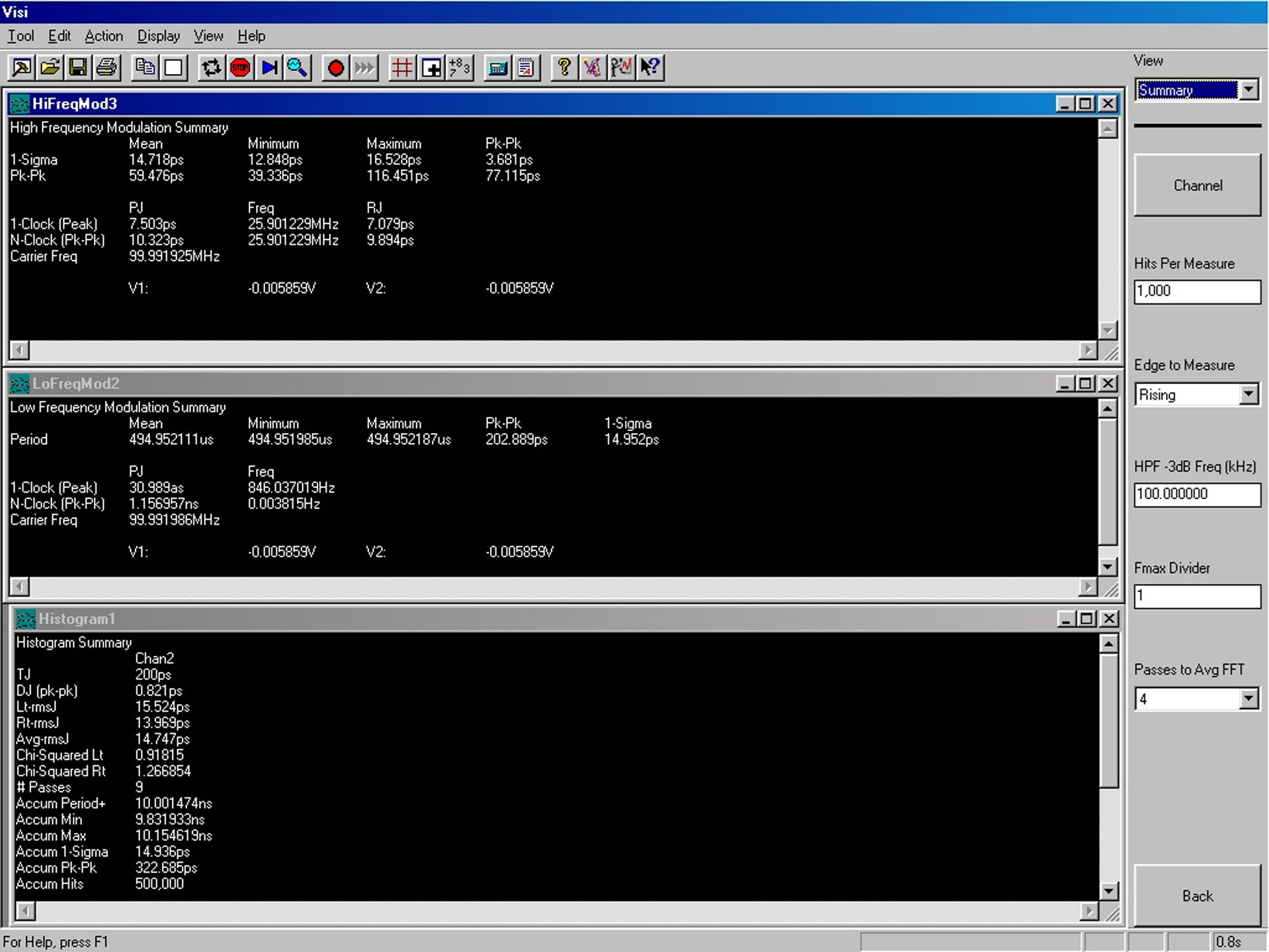

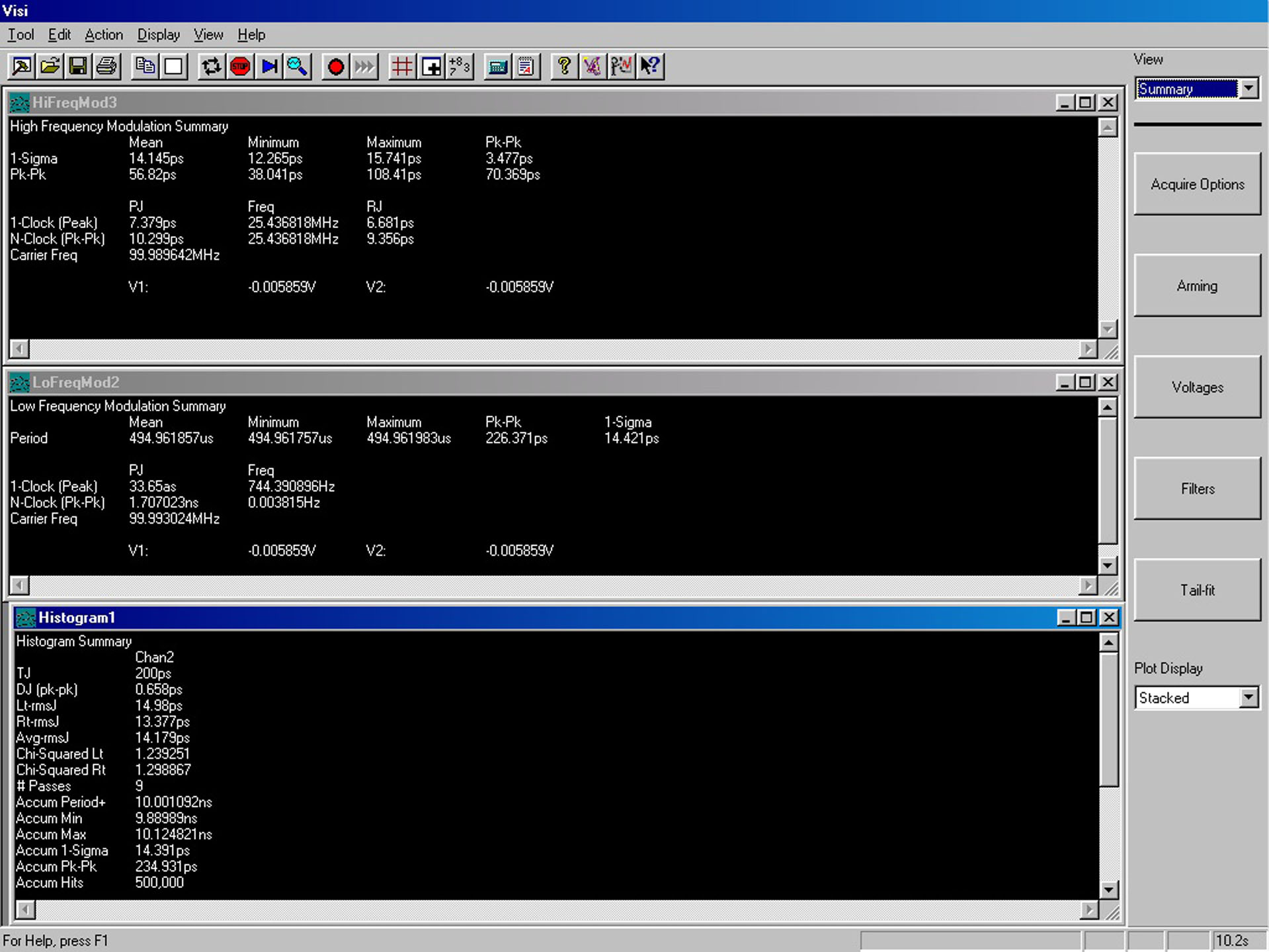

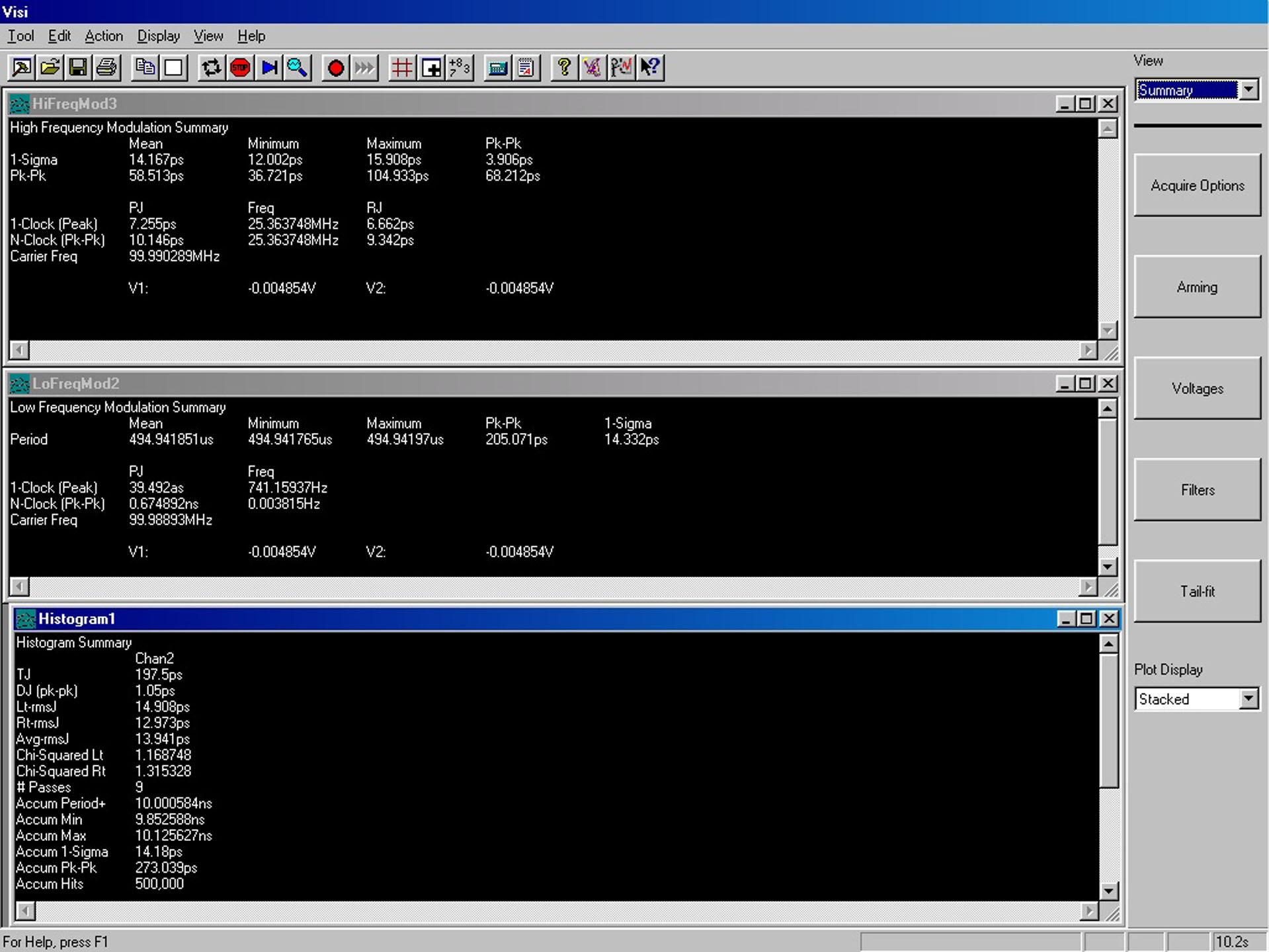

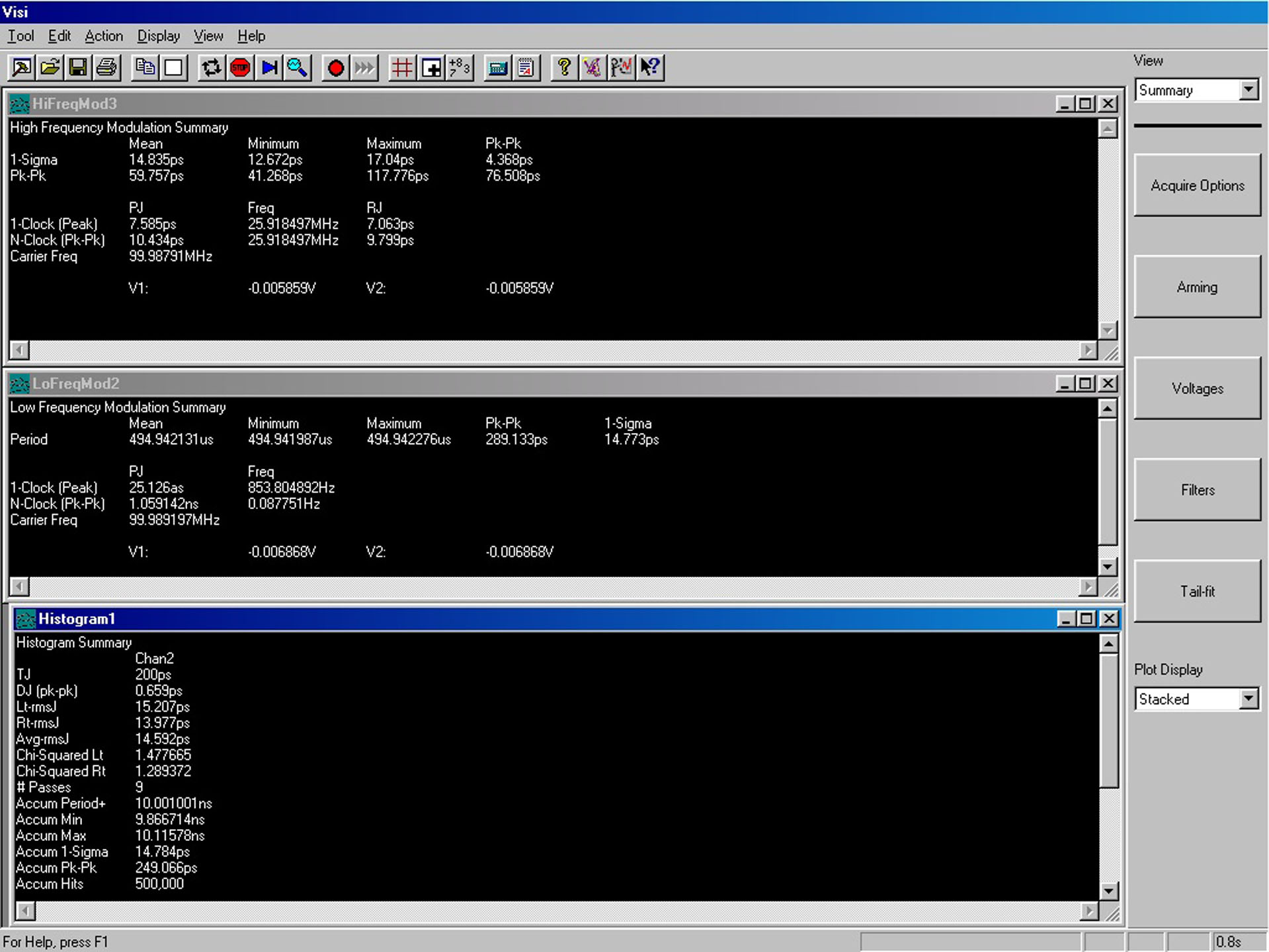

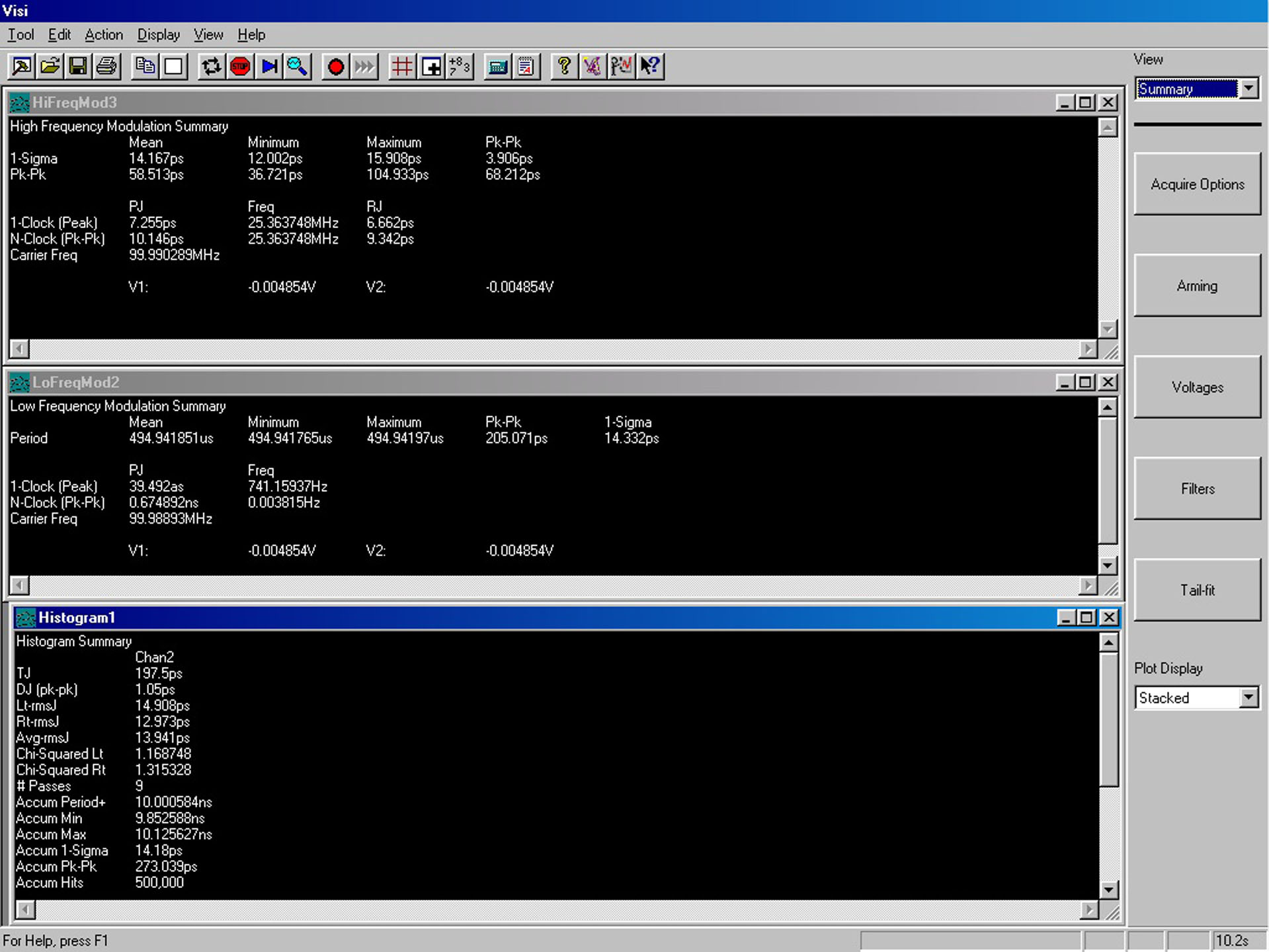

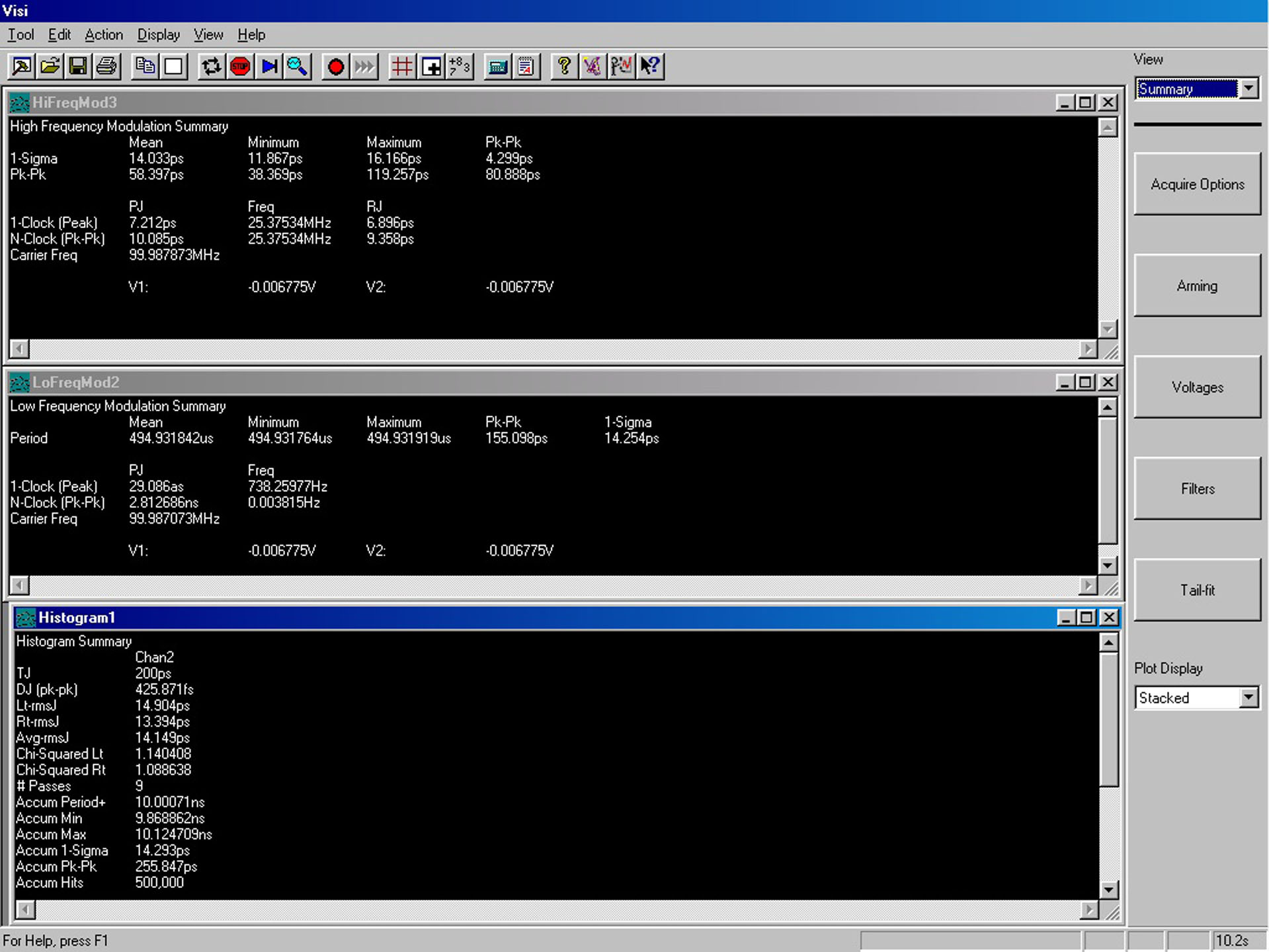

Jitter, Low Freq en High Freq modulatie
| Switch | 1-sigma | Low Freq Mod 1-Clk Pk | High Freq Mod Pk-Pk | High Freq Mod 1-Clk Pk | Low Freq Mod Pk-Pk |
| Matrix SS-1 | 14,936 | 0,003099 | 3,681 | 7,503 | 202,889 |
| Matrix SS-1 Gig | 14,784 | 0,002512 | 4,368 | 7,585 | 289,133 |
| Matrix SS-1 Pro | 14,293 | 0,002909 | 4,299 | 7,212 | 155,098 |
| Matrix SS-1 Pro Gig | 14,18 | 0,003949 | 3,906 | 7,255 | 205,071 |
| Matrix SS-1 Pro Clock | 14,053 | 0,003954 | 3,468 | 7,091 | 187,855 |
| Matrix SS-1 Pro Gig Clock | 14,391 | 0,003365 | 3,477 | 7,379 | 226,371 |

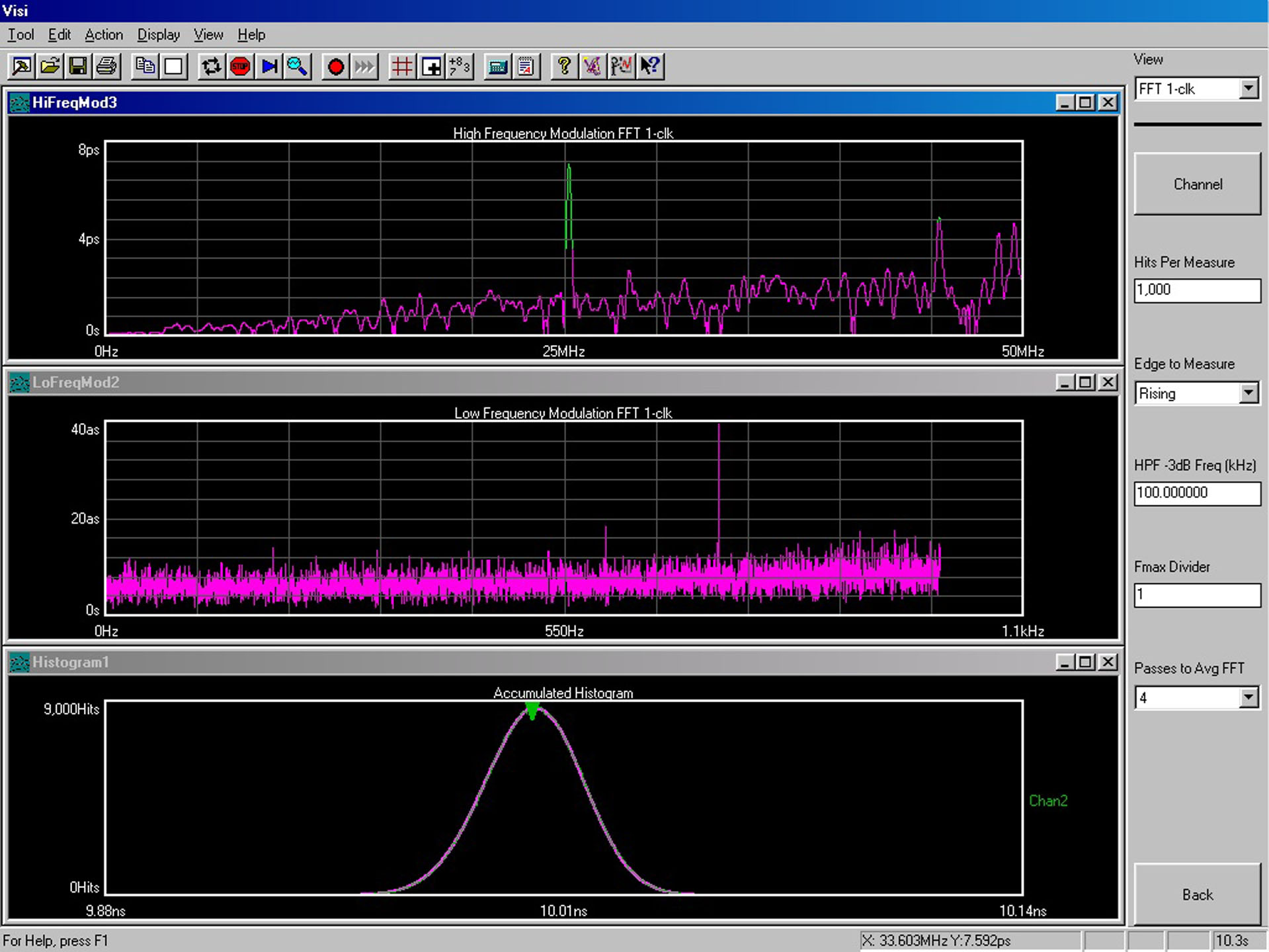

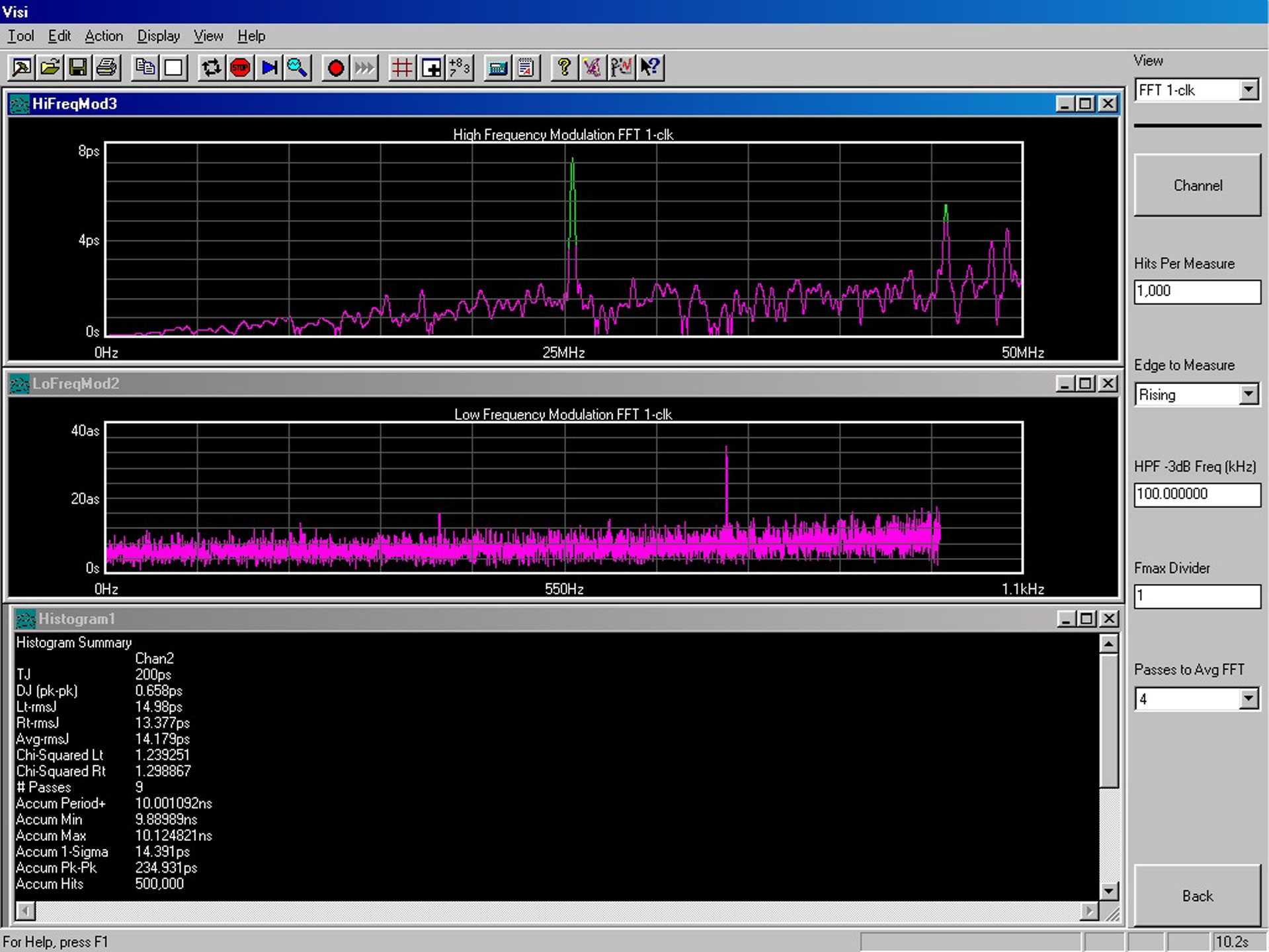

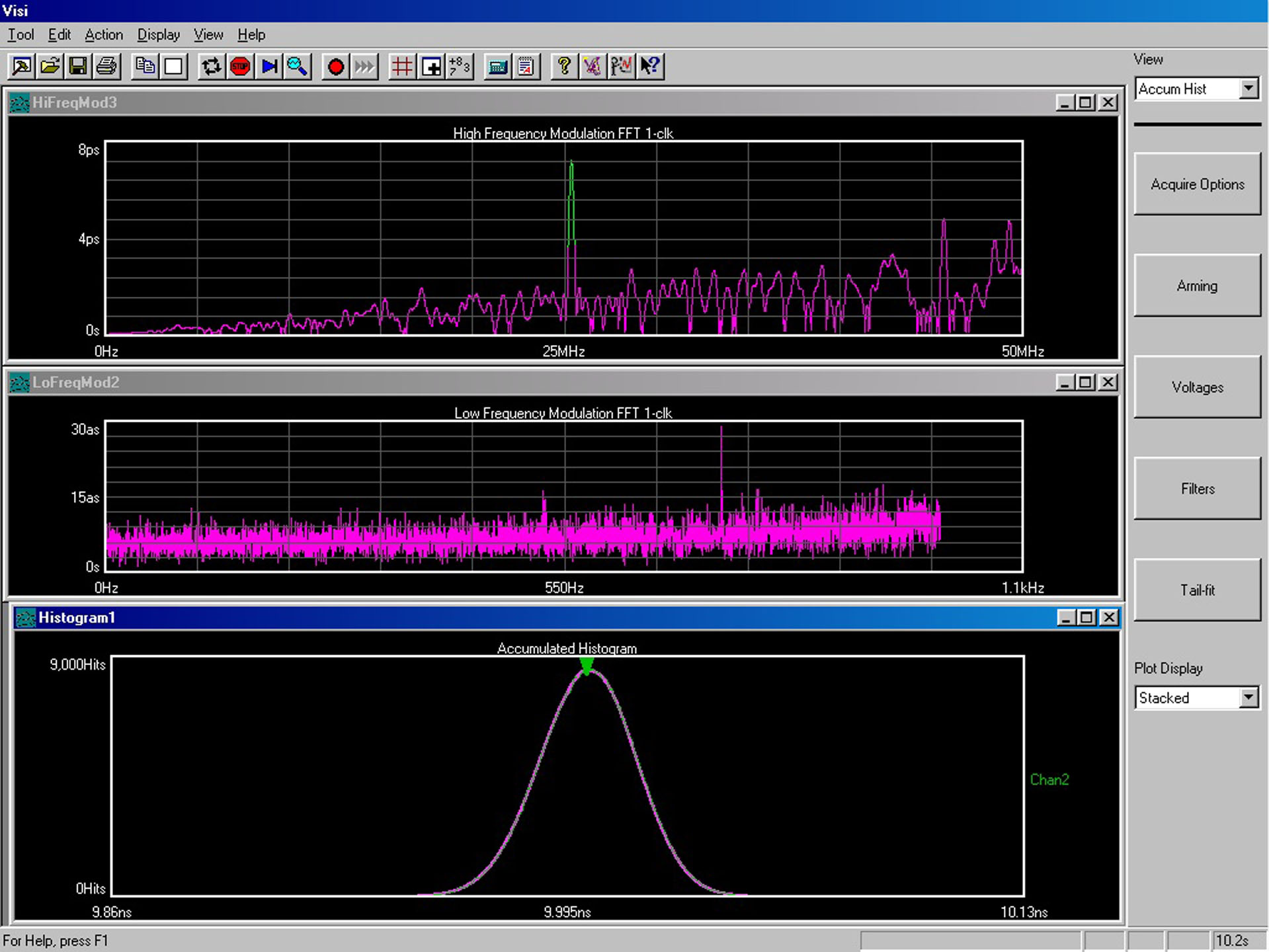

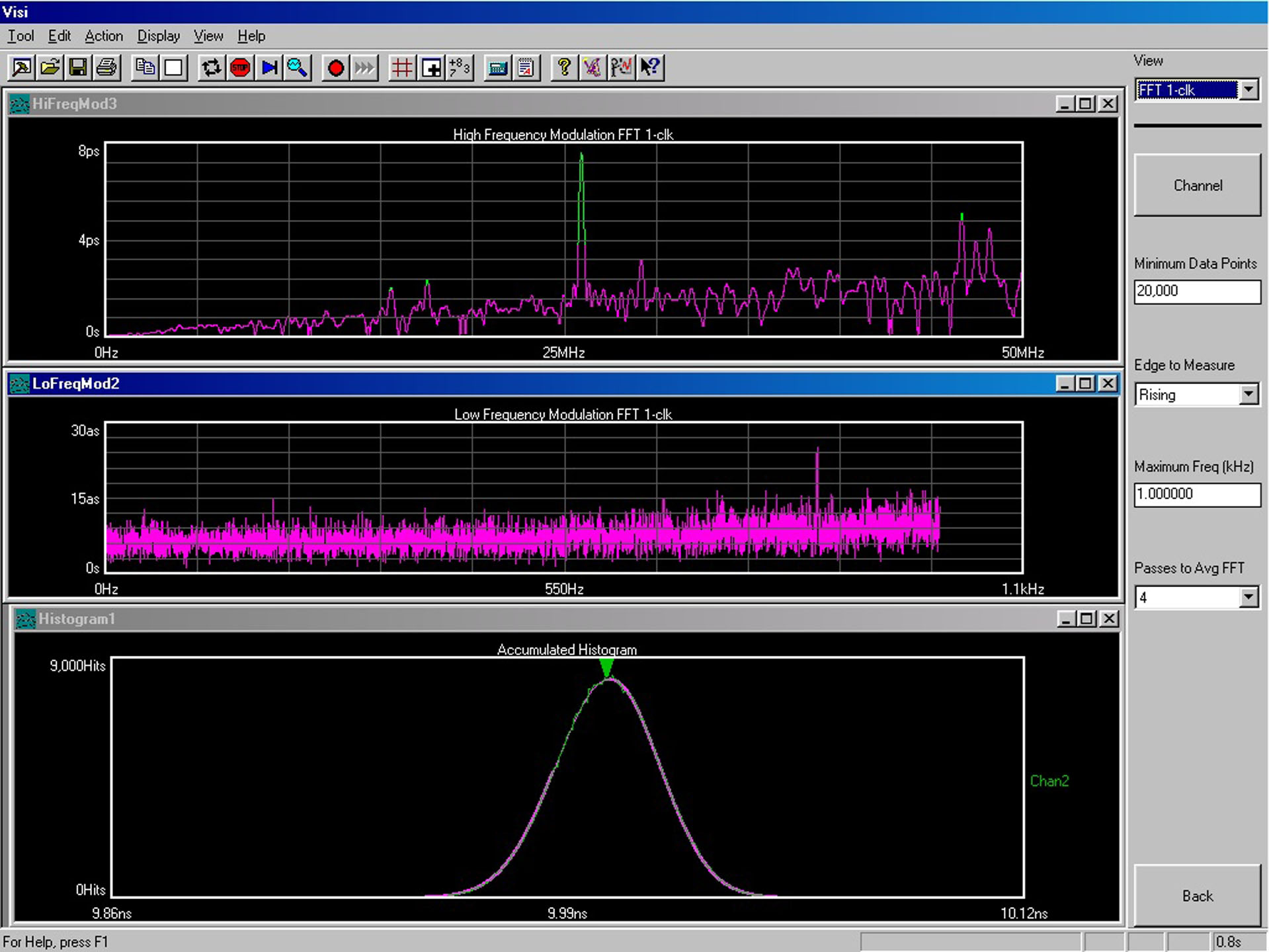

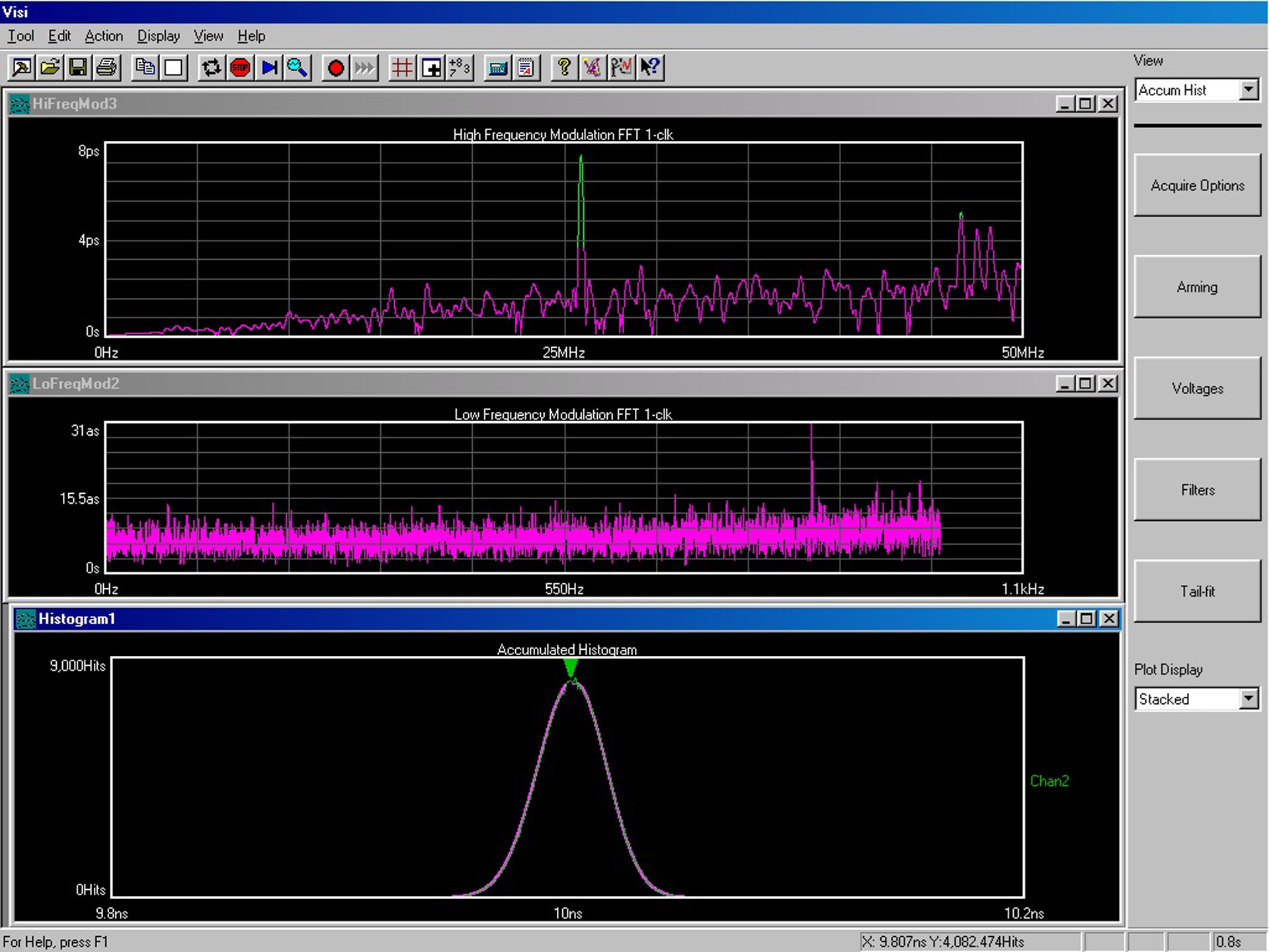

We zien een beetje een gelijk beeld: de Matrix SS-1 Pro met externe clock presteert gemiddeld gezien het beste. De Low Frequency modulation is wel een stuk lager zonder externe clock. Dat is ook te zien in de grafische weergave.
Wat we hier goed kunnen zien en niet bij de Aeroflex zichtbaar is, is het ruispatroon. De low- en high-frequency modulation is gewoon anders bij deze switches. Vooral hoogfrequent, wat niet gek is, aangezien dit vooral uit de voeding komt. Ook de ‘spike’ bij Low Freq Mod staat op een ander punt. Al hebben we het hier over attoseconden jitter.
Conclusie metingen
We zien een duidelijk patroon: de Matrix SS-1 Pro scoort over het algemeen nét even beter dan de SS-1. En de 100 Mbit poort met externe klok is dan ook weer een fractie beter dan zonder klok. Dat is in onze set-up met een Volumio Primo als slachtoffer. De verschillen kunnen groter zijn op een gevoeliger apparaat met een gevoeligere klok.
Als je nou een goede hifi set hebt, maar een basis streamer oplossing hebt bv op basis van een Raspberry Pi, en een basis switch bv een Bonn N8. En je wil een stap hoger, wat vervang je dan eerst, de switch door een hele goeie zoals van Matrix audio, of de streamer ?
De streamer als je al een Bonn N8 bezit. Zeker als je een goede bij je Dac passende streamer aanschaft of een combinatie van Dac/streamer in één apparaat. Mijn ervaring is dat dure switches geen grote verschillen laten horen t.o.v. goedkope zoals een Netgear. Belangrijkste bij de switch is een goede lineaire voeding.
Een audioketen is zo sterk als z’n zwakste schakel. Een raspberry Pi is een mooi product en er zijn veel streamers die gebaseerd zijn op een Raspberry Pi board, in allerlei prijsklassen en van simpel, doch doeltreffende DIY opties tot een niveau Sonnet Hermes.
Deze Matrix Audio switches plaats je in een systeem waar de prijs van de Matrix in verhouding staat tot de rest van de keten, want zoals gezegd: de keten is zo sterk als z’n zwakste schakel. Een DIY Pi zal de zwakste schakel zijn. Een Sonnet Hermes niet.
