Metingen Pura Dodo 5V
Inhoud

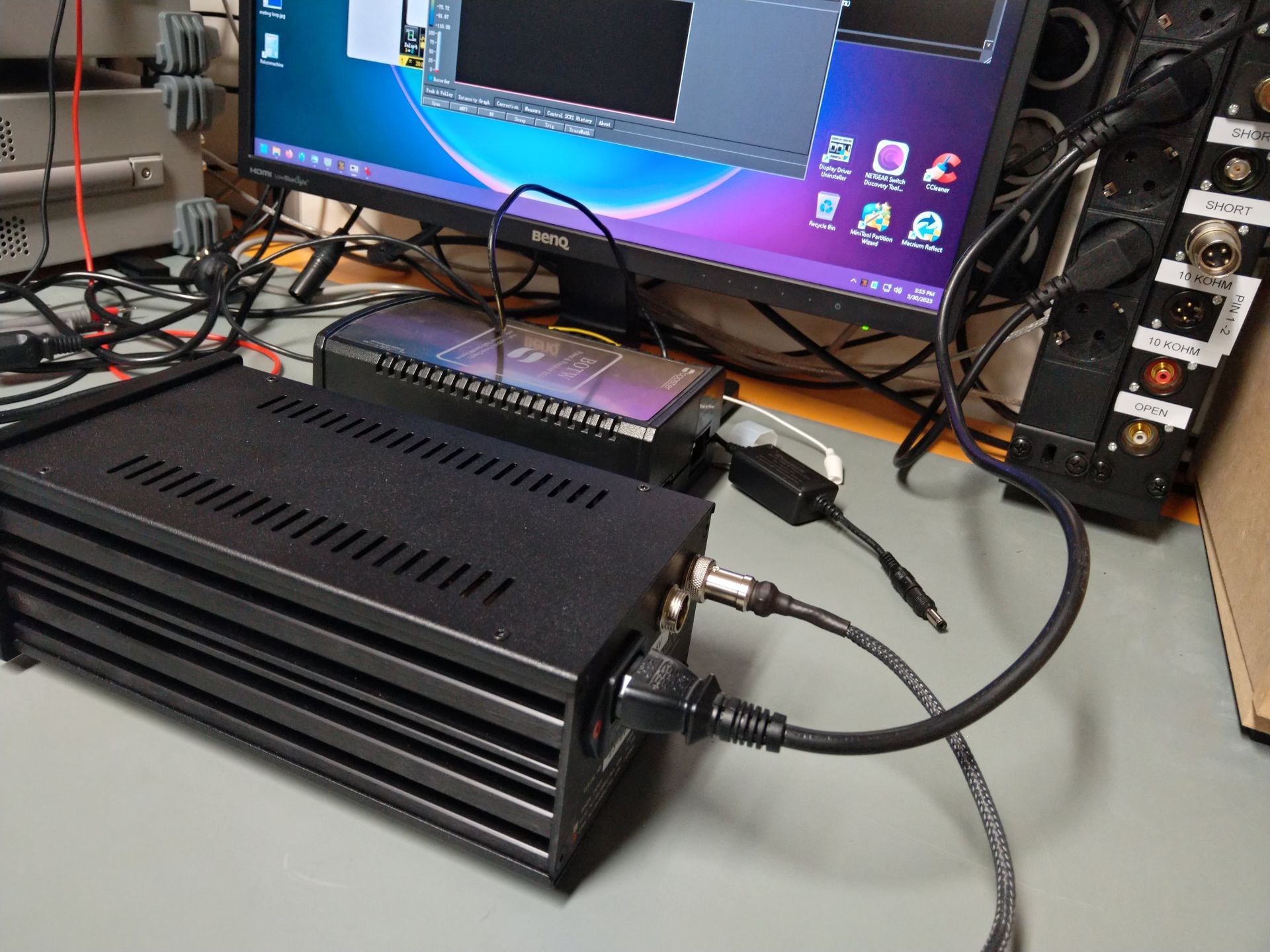

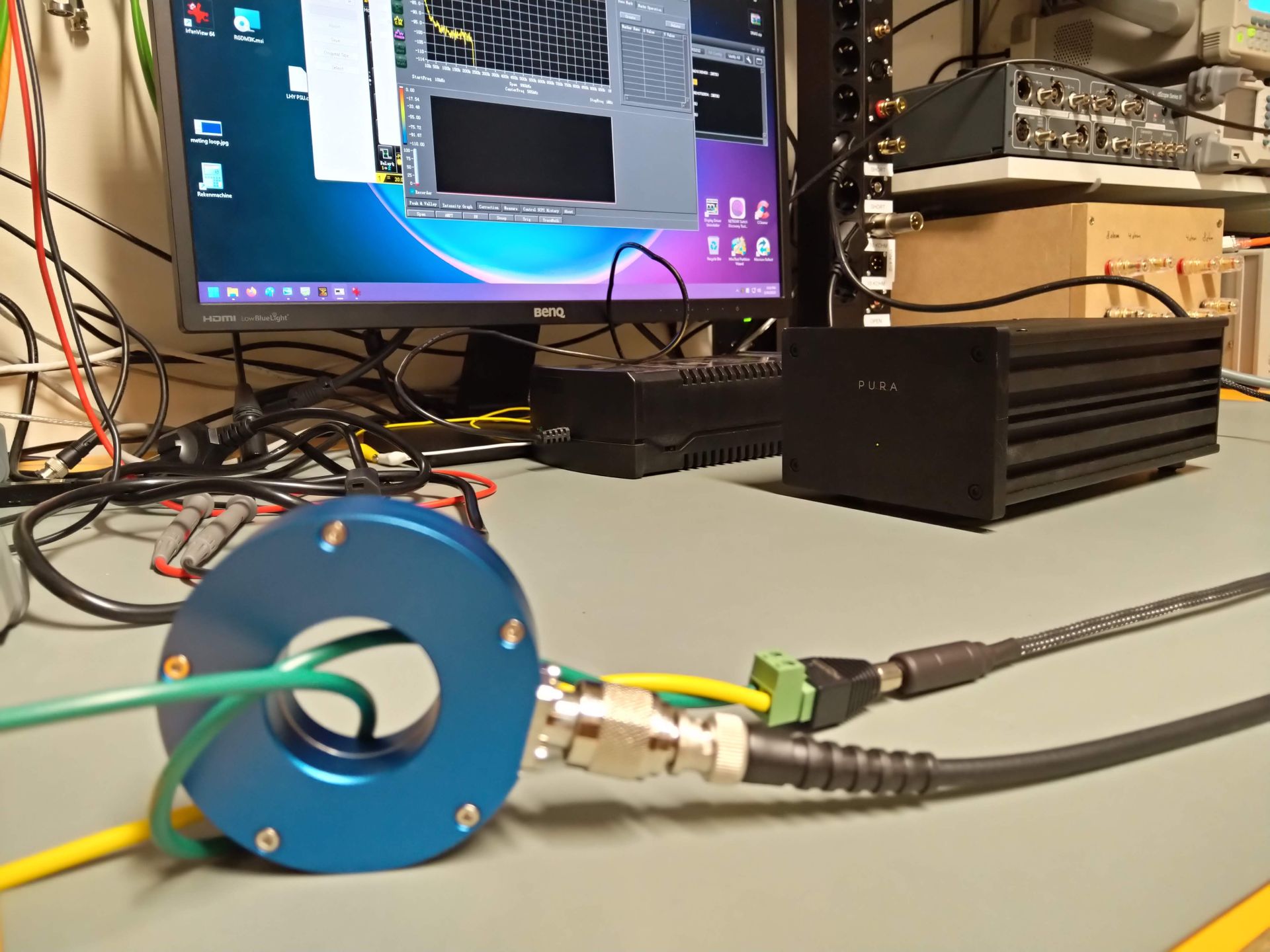

We doen tegenwoordig een paar tests op voedingen. We willen weten hoe stil de voeding is, wat we meten met een Tekbox RF current-probe én een directe meting in de Prism dScope. Common mode en differential mode meten we met de spectral analyzer tot 1 MHz. Dat is ruim voldoende voor een voeding. We zetten de bandbreedte resolutie op 100 Hz wat bijzonder nauwkeurig is.

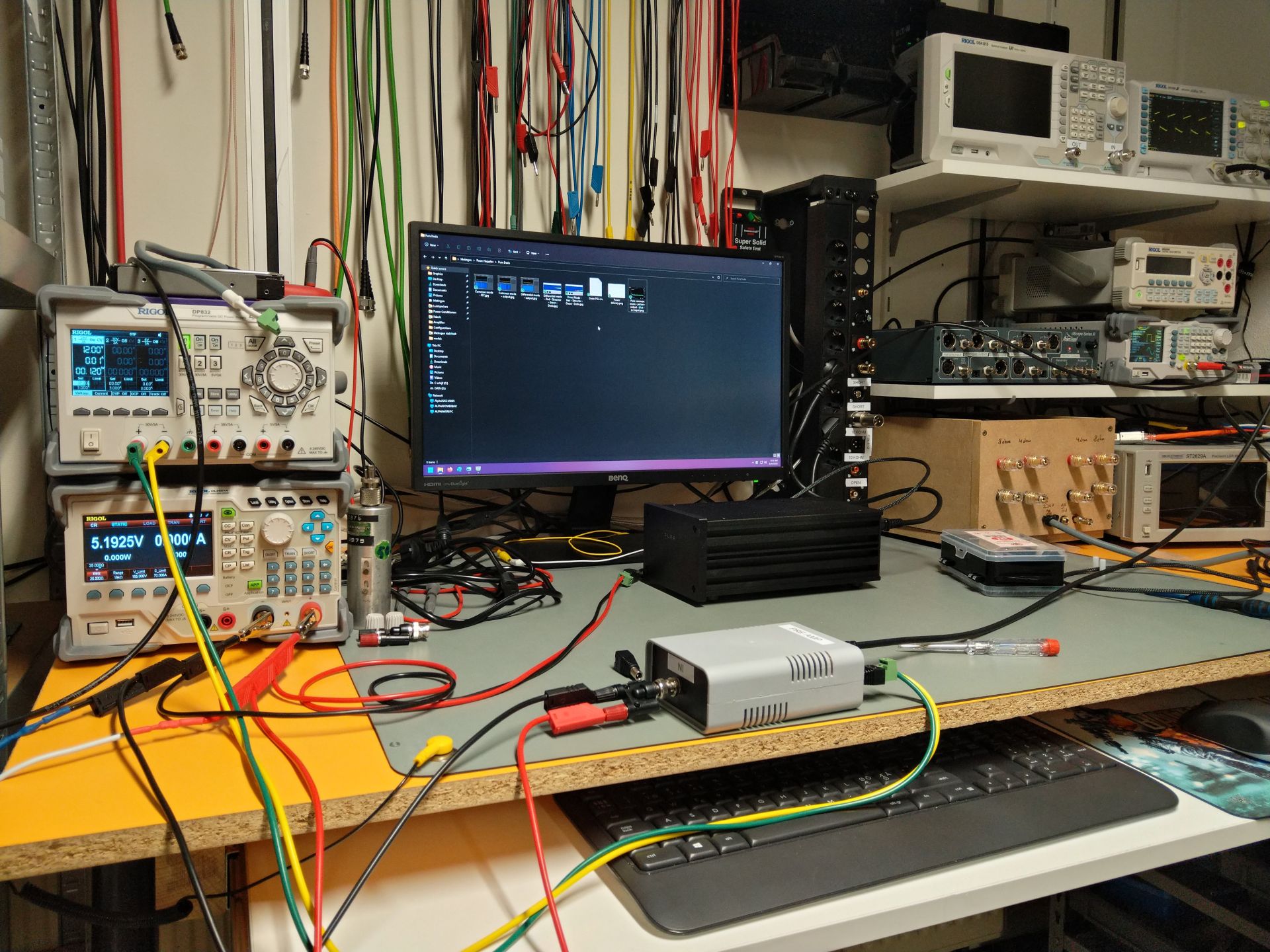

Het belasten doen we grotendeels met een electronic load, omdat deze minder invloed heeft op de meting hebben we gemerkt. De Arcol variabele weerstand liet wat invloed zien bij de pulsmetingen (undershoot). Dat heeft de electronic load niet. Echter bij de ruismeting gebruiken we wél de variabele weerstand, omdat de electronic load ruis introduceert. Niet veel, maar te veel om goede metingen te doen.
Het injecteren van de pulsen, sinussen en blokgolven gaat met een 60 MHz function generator die op een klasse AB Bryston plate-amp aangesloten is. De signalen houden we uiteraard zeer klein, omdat we anders de voedingen kunnen beschadigen.
Metingen belasting
Let goed op de namen van de plaatjes: er zijn metingen zonder voeding aangesloten om u te laten zien wat de referentie is.

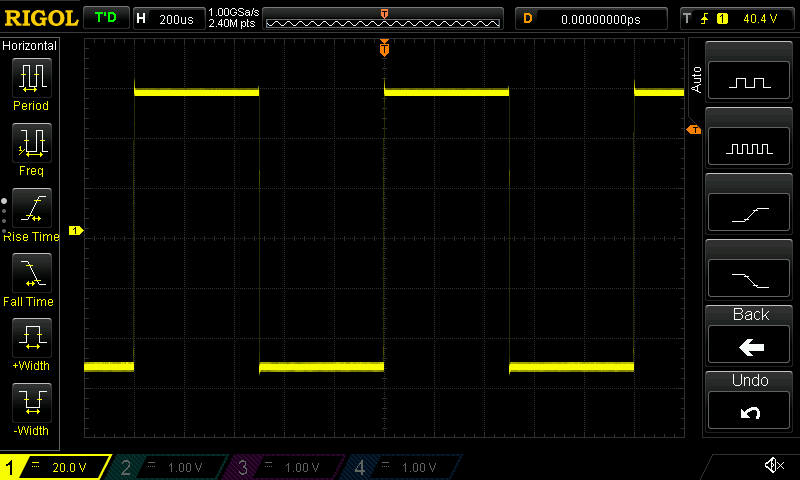

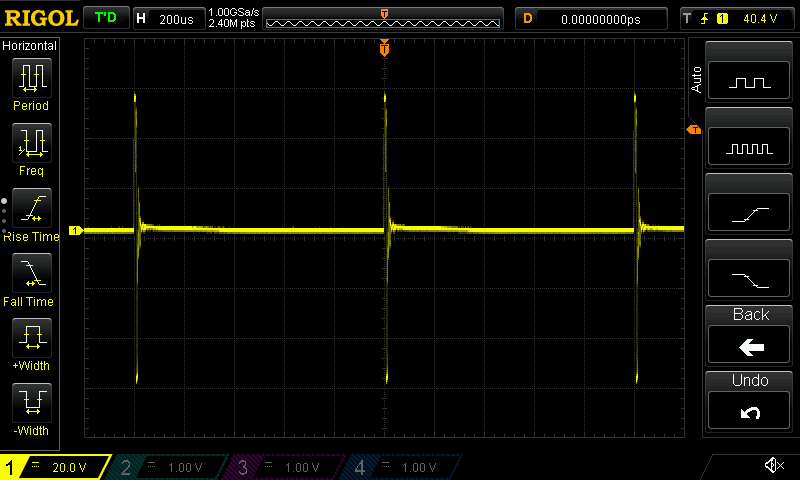

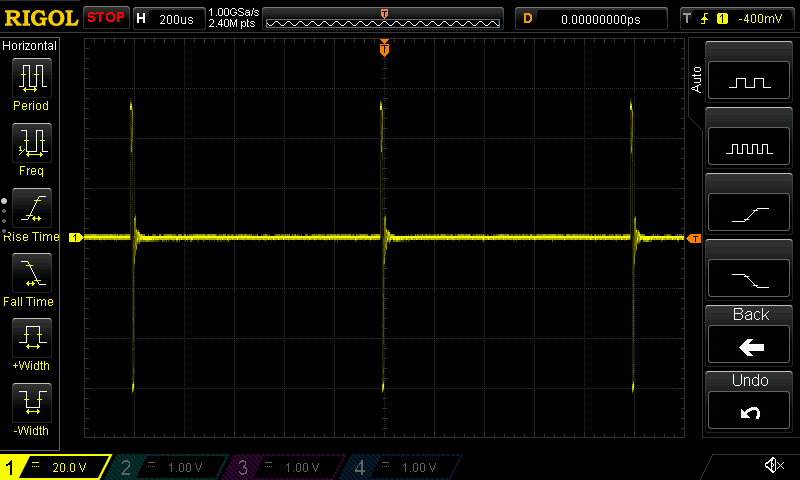

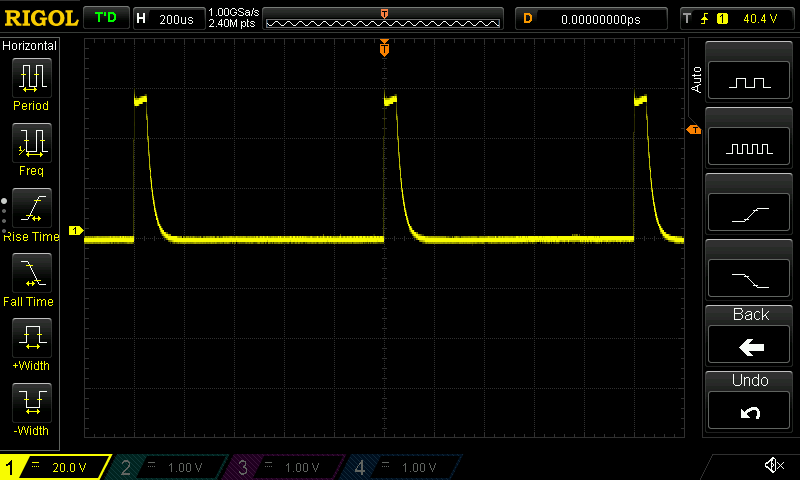

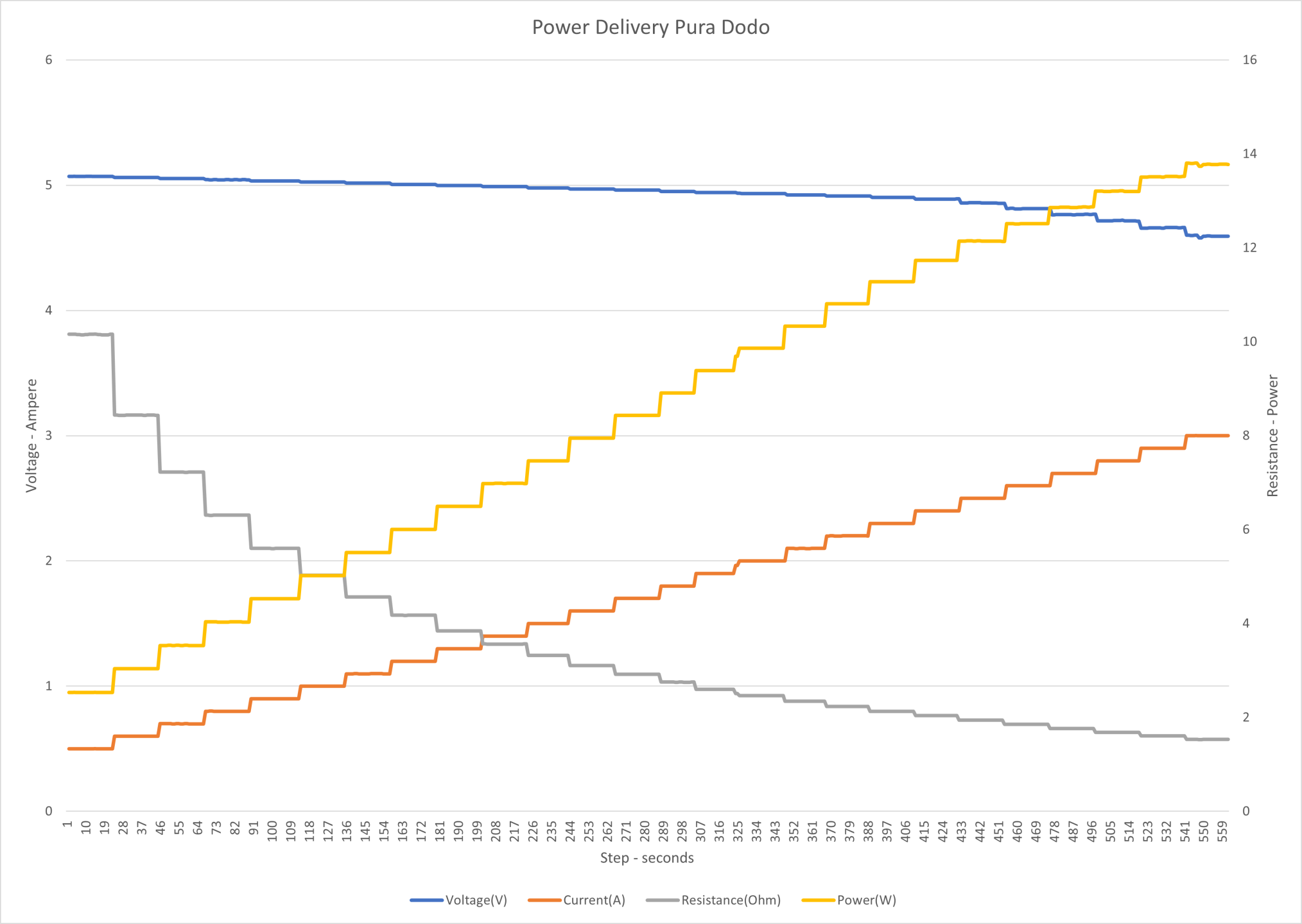

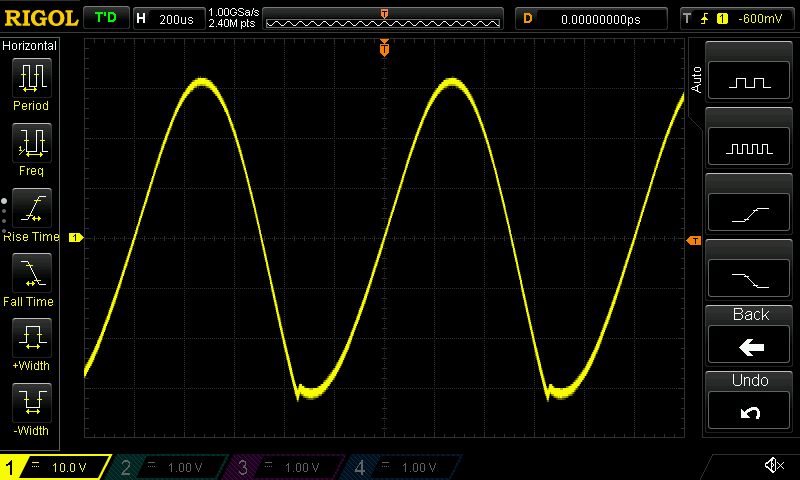

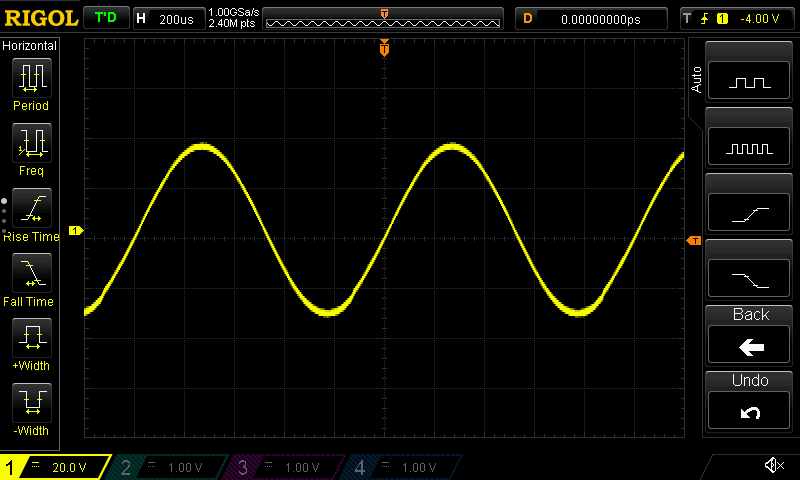

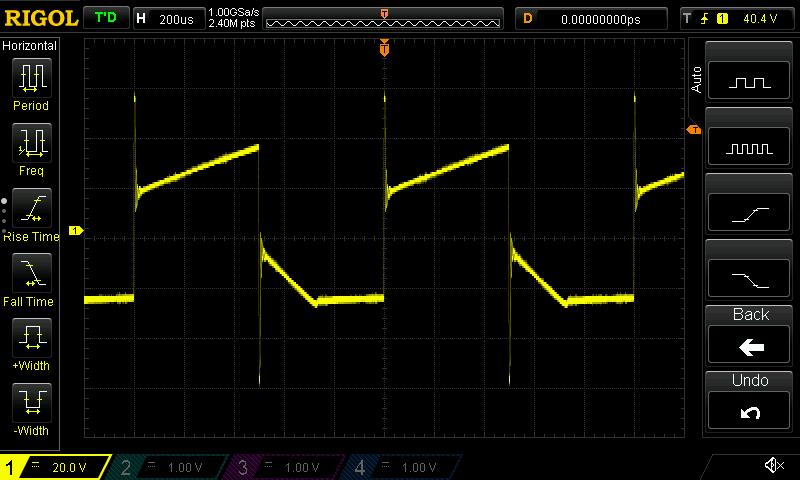

De Dodo laat zien dat het een snelle voeding is. De puls wordt keurig gevolgd. De ‘undershoot’ is de condensator die leegloopt. Dat is normaal. Ook de blokgolf-test toont aan hoe de condensator zijn werk doet. (In de uitgang zit een condensator met kleine capaciteit (2200uF) om rotzooi weg te houden. Die moet laden wat zichtbaar is in deze test. We hebben ter vergelijkk ook metingen ‘zonder voeding’ bijgevoegd. De stabiliteit van de voeding is keurig. We hebben belast tot 3A, maar de voeding is gespecificeerd op 2,5A. We zien geen overmatige inzakking.
Metingen ruis

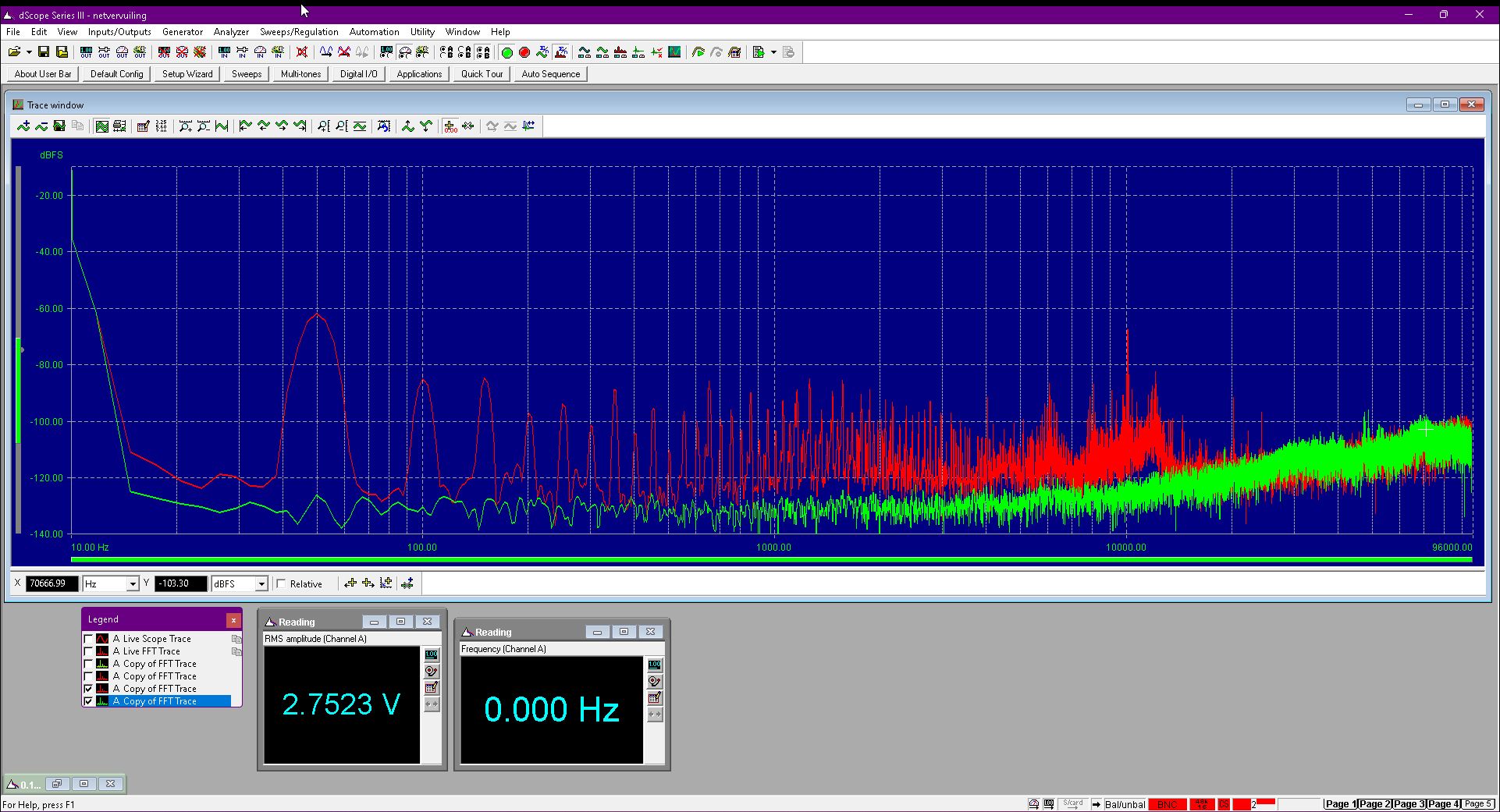

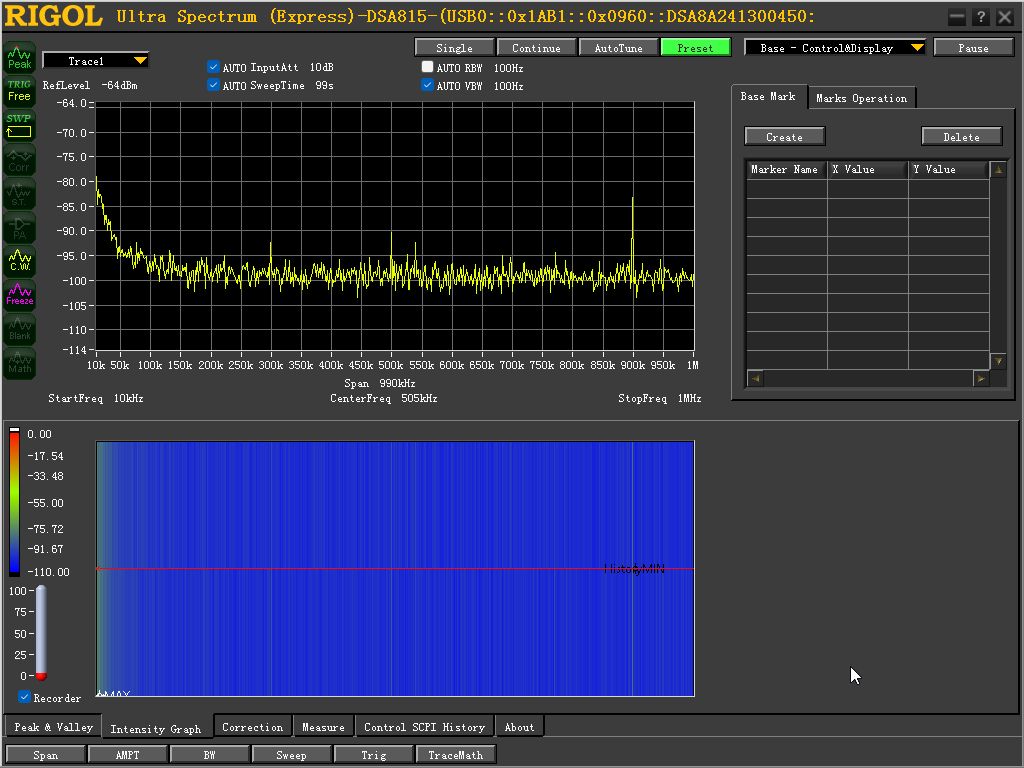

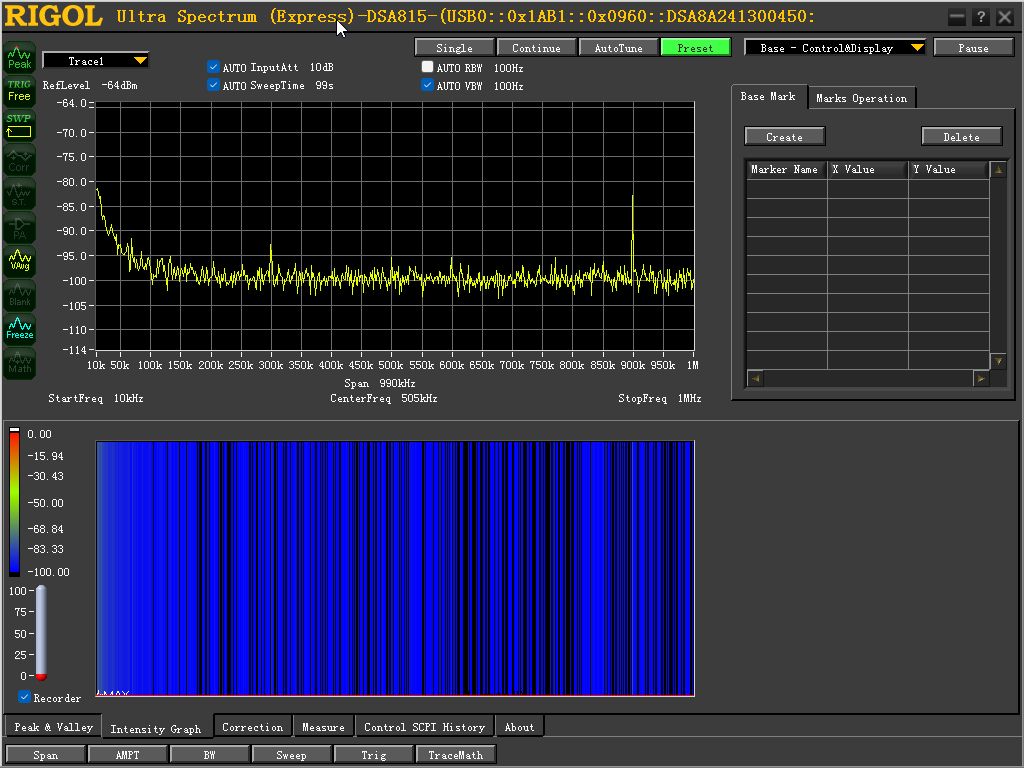

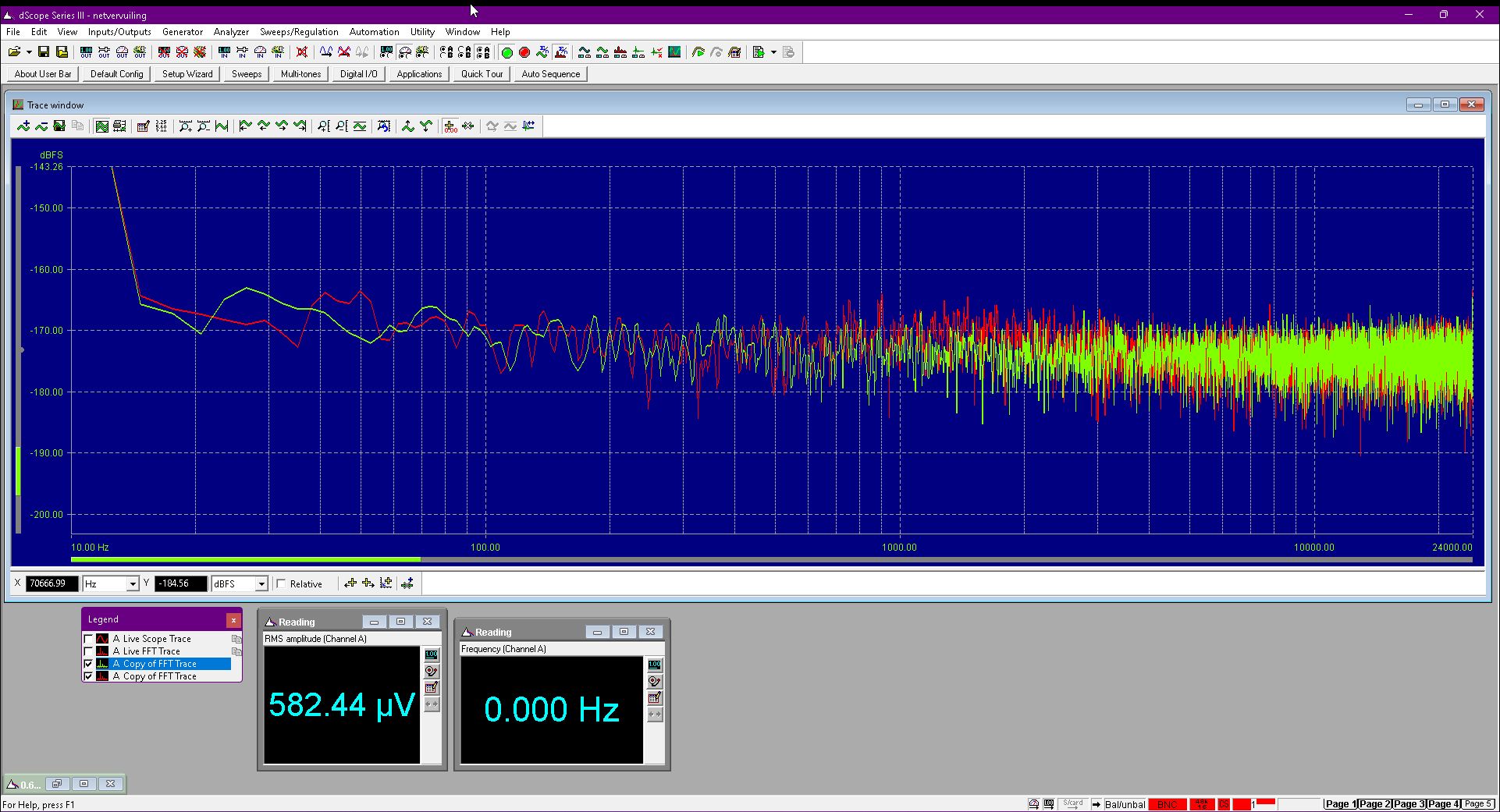

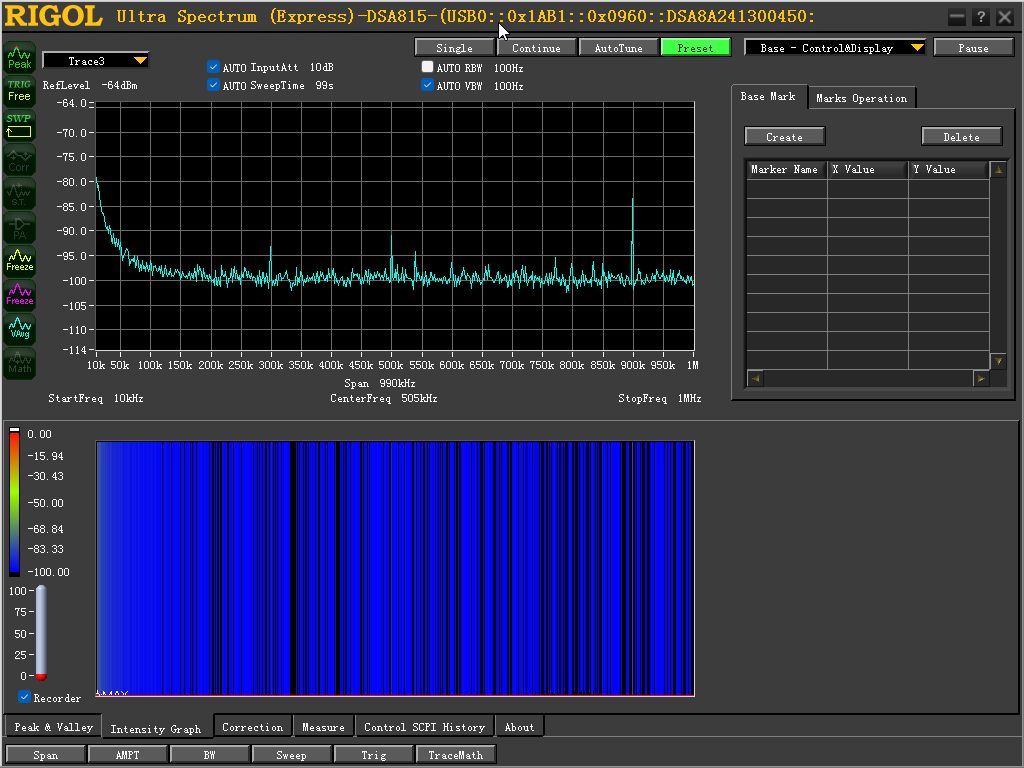

Ruis is zonder twijfel erg netjes. We zien nagenoeg geen common-mode en ook bijna geen differential mode ruis. Als we de Dodo direct in de Prism stoppen om laagfrequente ruis te meten, zien we ook een strakke lijn. Ter vergelijk ziet u – rood – een Sbooter 5V voeding. Die laat overduidelijk 50 Hz harmonischen zien in deze test. De Dodo is doodstil.
