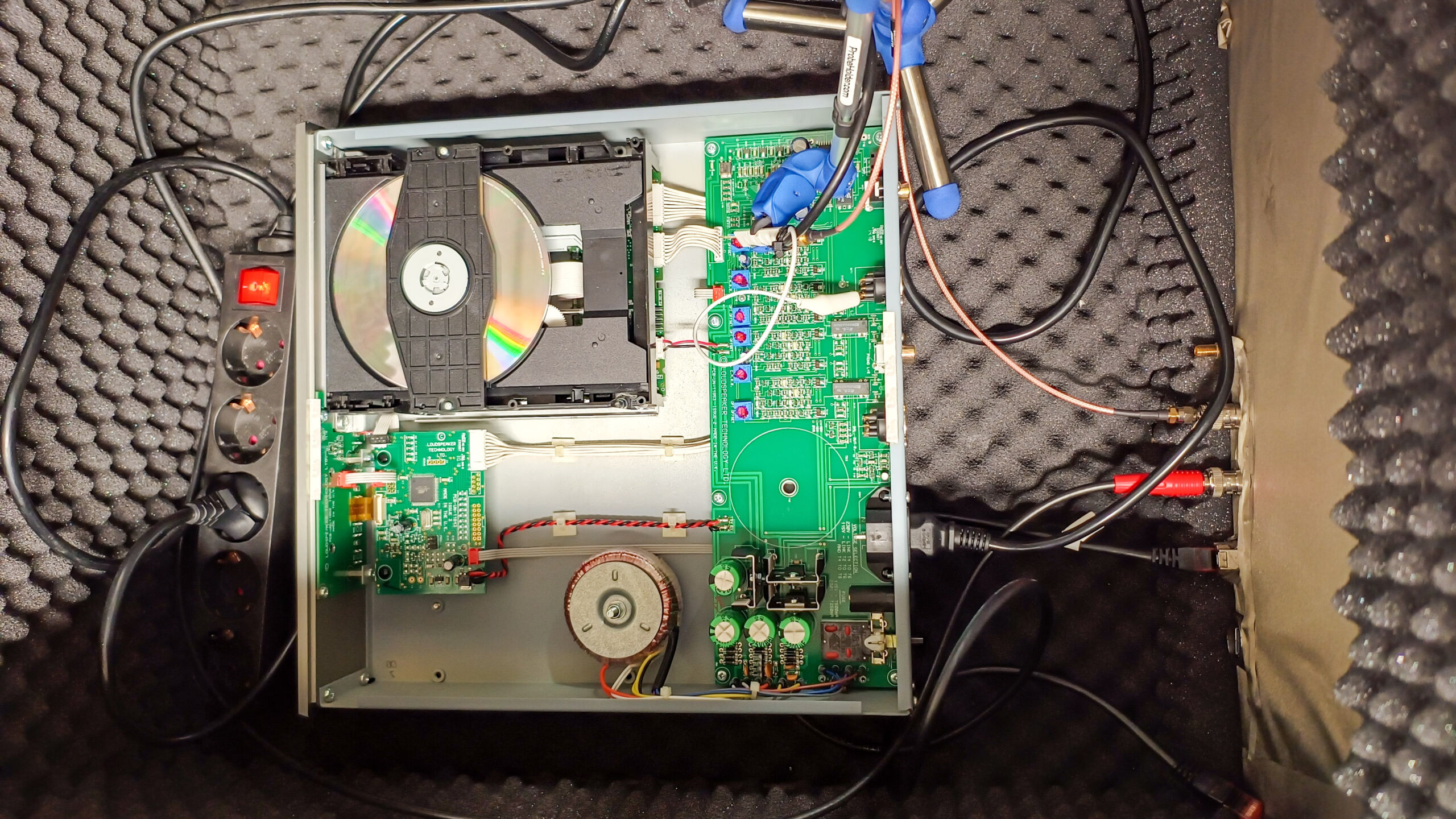

We hebben de ATC CD2 gemeten op onze Aeroflex PN9000 phase noise analyzer. We gebruiken de Aeroflex SGD-3 als referentie. De SGD-3 gebruikt de 10 MHz referentie van de PN9000. We gebruiken een actieve probe om het kloksignaal naar de Aeroflex te sturen.
We meten twee frequenties: 16,93 MHz en 2,822 MHz. De hoofdklok is 16,93 MHz. Deze frequentie is deelbaar door 2,822 MHz (komt zes uit). Deze 2,822 MHz klok wordt gebruikt bij conversie van 44,1 KHz materiaal. Immers 44100 maal 64 is 2.822 MHz.
Faseruis metingen ATC CD2

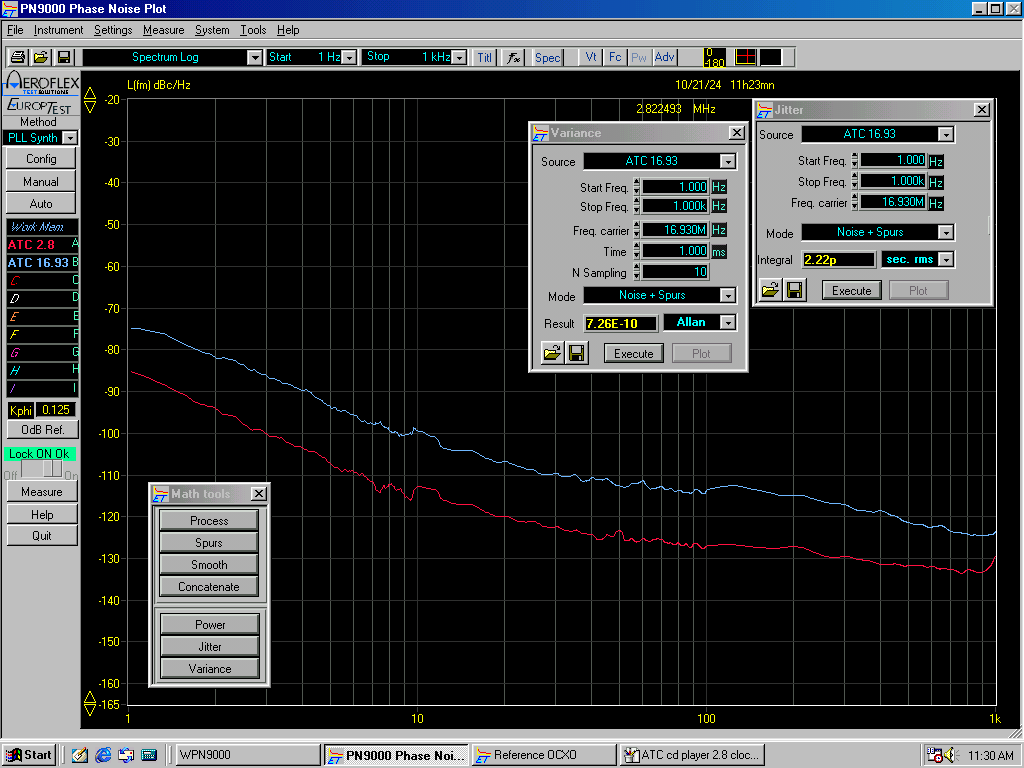

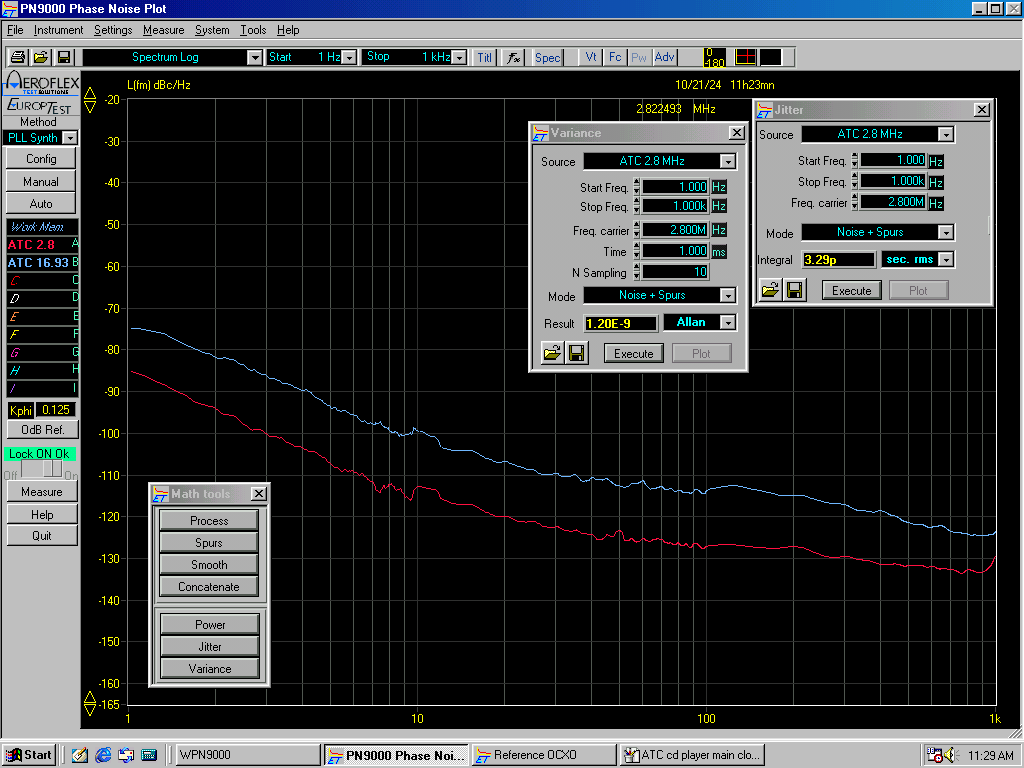

We moeten zeggen: dit zijn prima scores voor een cd-speler in deze klasse. Slechts 2.22ps jitter op de hoofdklok en 3.29ps op de 2.822 MHz klok zijn gewoon nette waarden. We meten niet op de klok zelf, dat zou theoretisch nog beter kunnen zijn.
Allan Variance is ook netjes met 253fs op de hoofdklok en 1,97ps op de 2.822 MHz klok. Kortom: stabiliteit van de klok is ook netjes.
Deze nette waarden zullen ook helpen bij het aansturen van een externe dac, mocht u ooit willen upgraden naar een mooiere converter en deze CD2 als loopwerk willen inzetten.
Zo vreemd is het formaat niet, deze cd-speler hoort bij de SIA2-100 versterker.
ATC heeft ook een hele serie apparaten in normale formaat van 44,9.
