Metingen
Inhoud
Zoals het Alpha Audio betaamt, hebben we ook aan de producten gemeten. Het is bijzonder lastig om verschillen in analoge interlinks te meten en zichtbaar te krijgen. Zo laat de meting op gebied van frequentierespons en fase niets zien. En dat terwijl er wel degelijk verschillen in klankkleur waarneembaar zijn.
Waar we wél verschillen zien, is het ‘impulsgedrag’. We hebben een toongenerator een blokgolf laten uitsturen op 100 kHz. De uitgangsimpedantie hebben we op 50 Ohm gezet. De ingangsimpedantie van de scope is 1 MOhm. We kregen helaas de metingen niet perfect over elkaar heen, maar u krijgt ook zo wel een idee, schatten we in. Hier zien we wél verschillen.

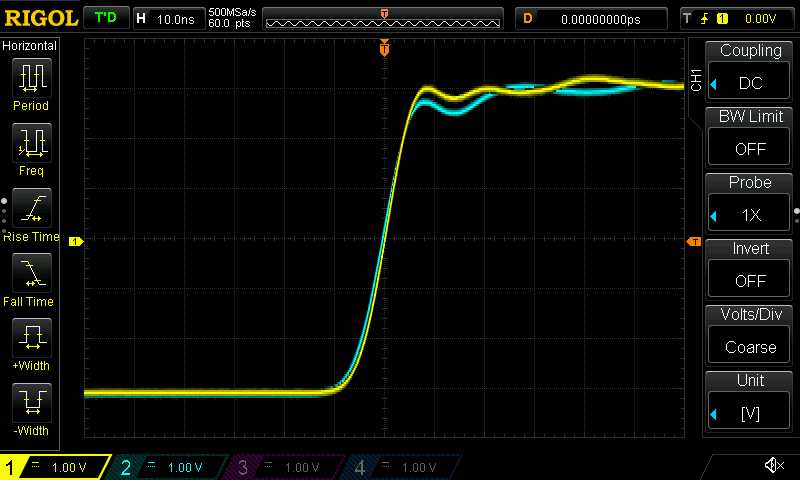

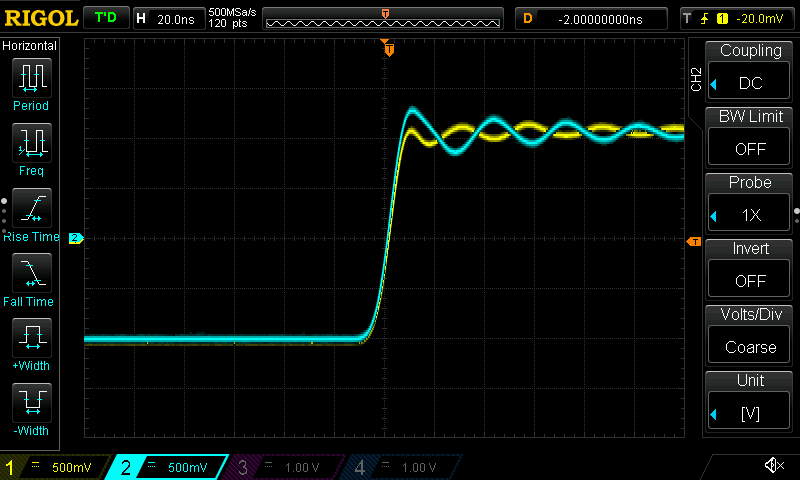

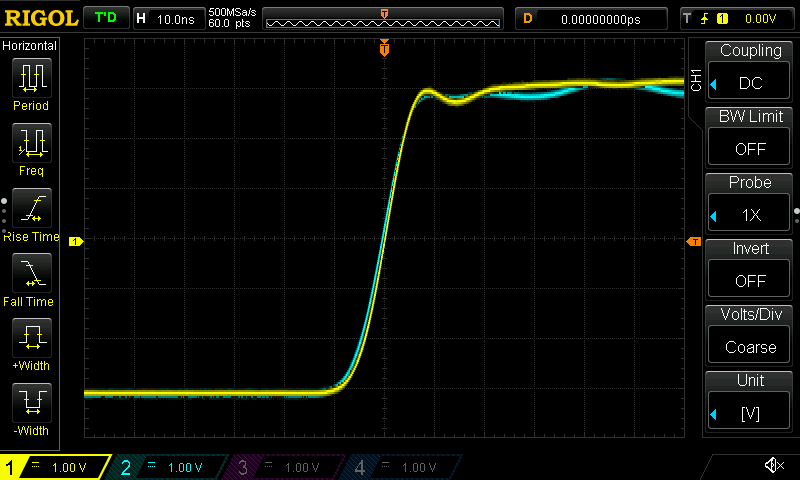

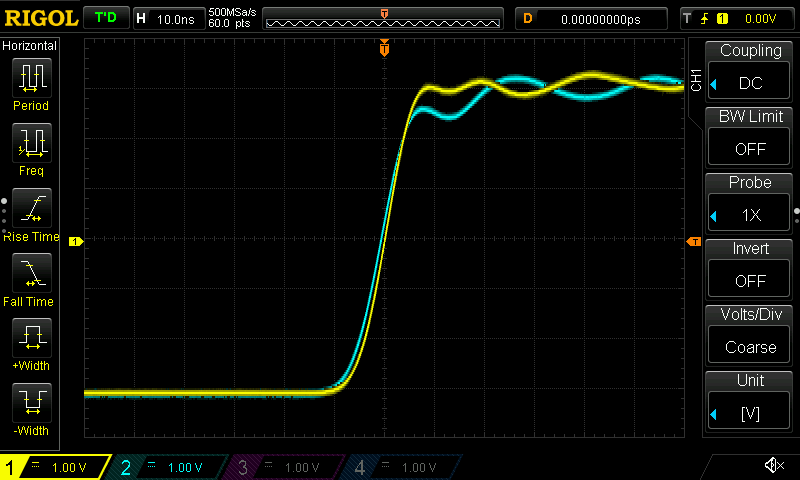

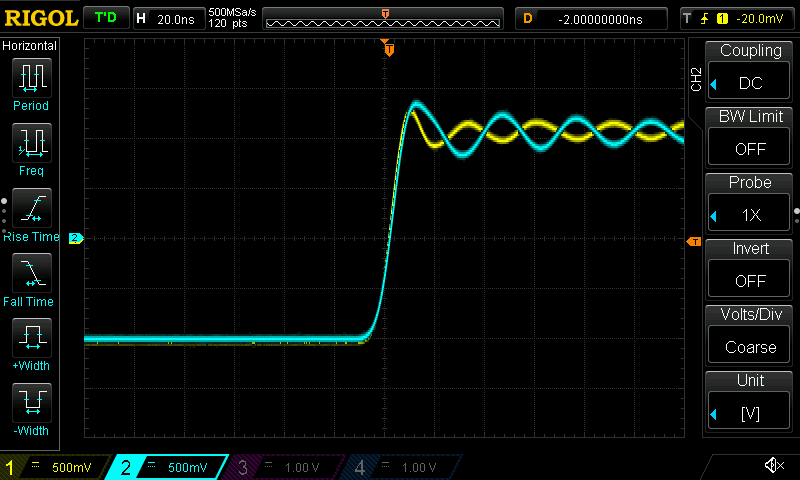

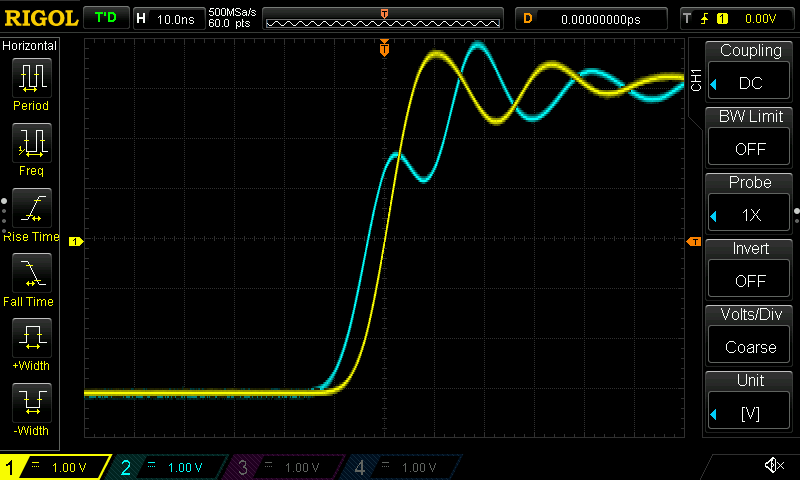

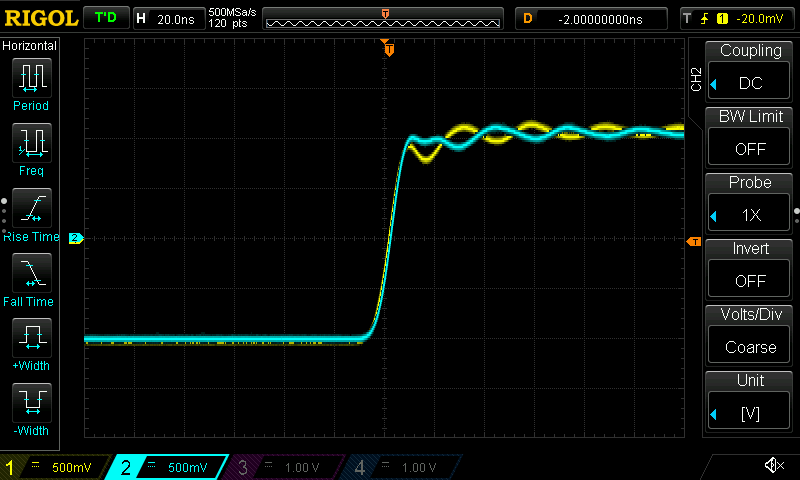

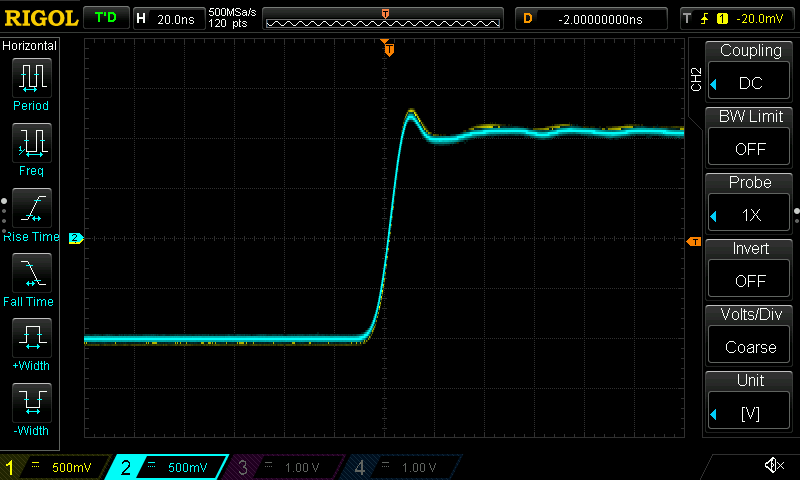

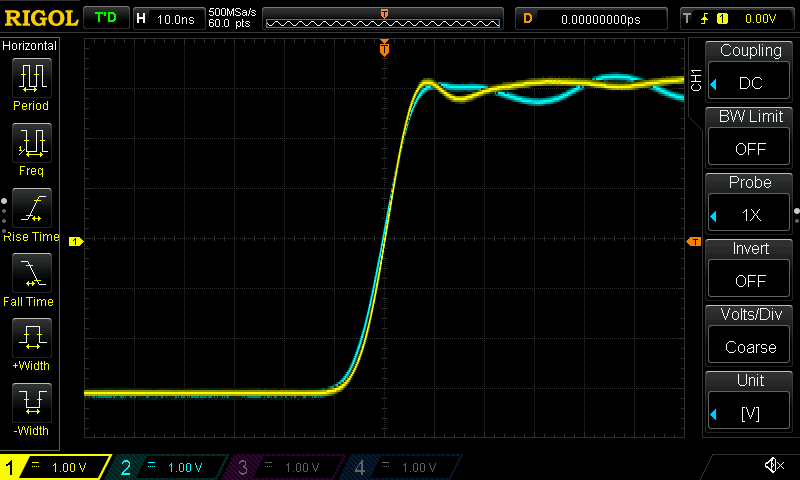

Blokgolftest – overlay – splitter
We hebben op de toongenerator een splitter op uitgang-1 gezet en twee kabels aangesloten. Deze gaan naar ingang 1 en 2 van de scope. Zo kunnen we de kabels exact over elkaar heen leggen. Dat lukt niet als we twee separate uitgangen op de toongenerator gebruiken. Echter hebben we ook dat gedaan. Die metingen ziet u hieronder. U zult zien dat de verschillen redelijk gelijk blijven. De kabels beïnvloeden elkaar wel iets via de splitter, dus we wilden wel twee soorten metingen doen.
U kunt in de beschrijvingen van de screenshots zien welke kabels we over elkaar heen leggen. Opvallens is hoe anders grafeen meet. De afwijking met de rest is groot. De grafeen met zilver is nagenoeg gelijk aan de zilverkabel. En dat is ook in de luistertest wel gebleken: deze kabels vertoonden ook wel gelijke karakteristieken. Mundorf en WE hebben meer overshoot dan zilver. Lampdraad het minst als we alles middelen.

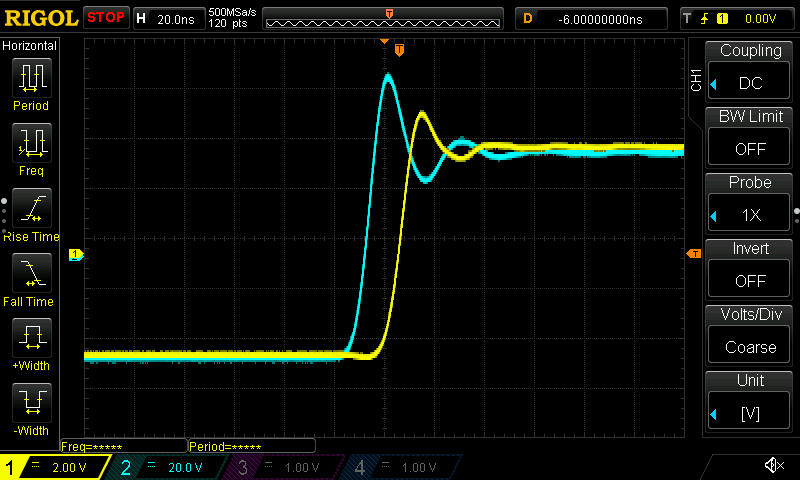

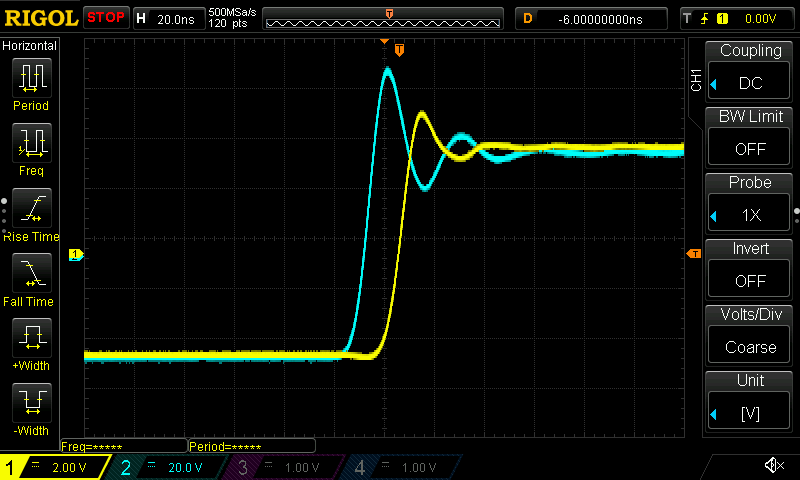

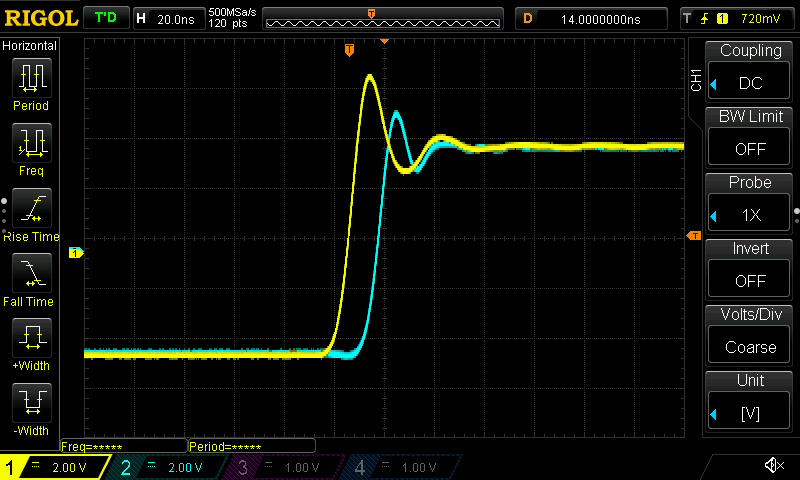

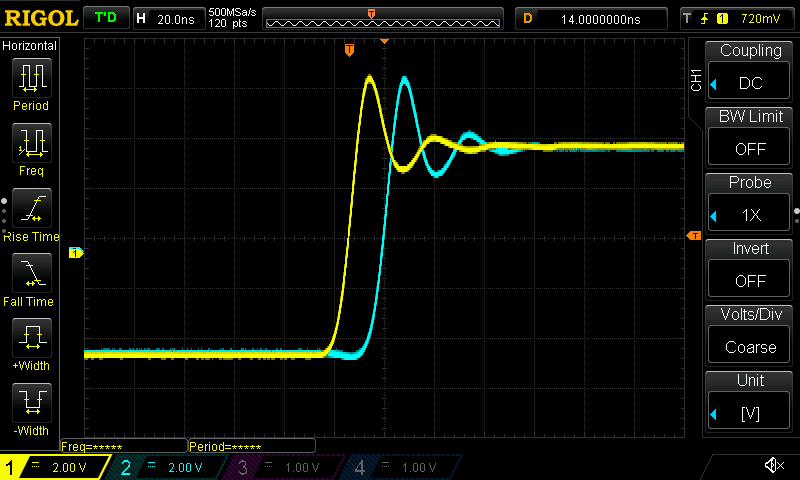

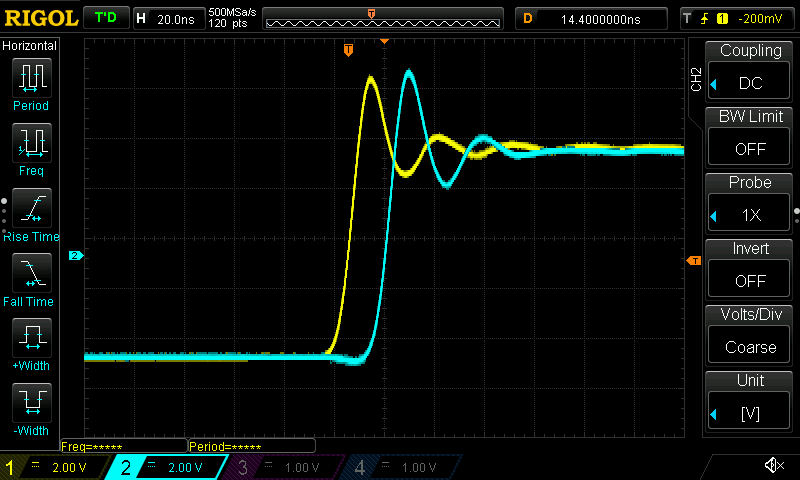

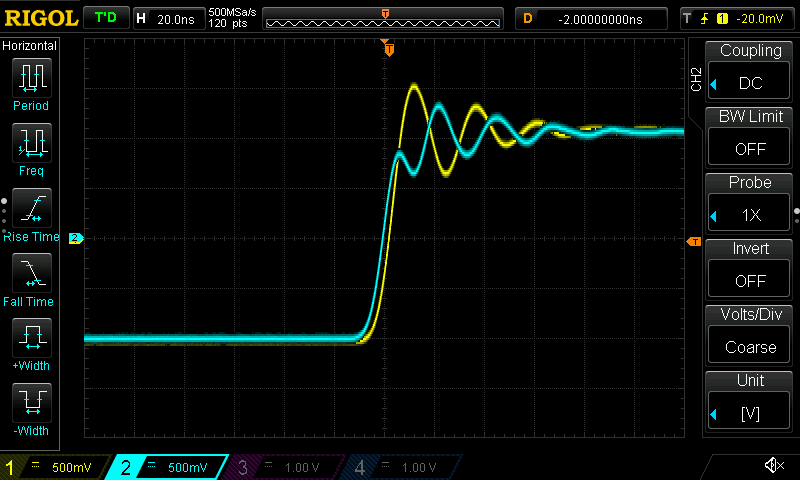

Blokgolftest – Lampdraad versus de rest
Lampdraad = geel

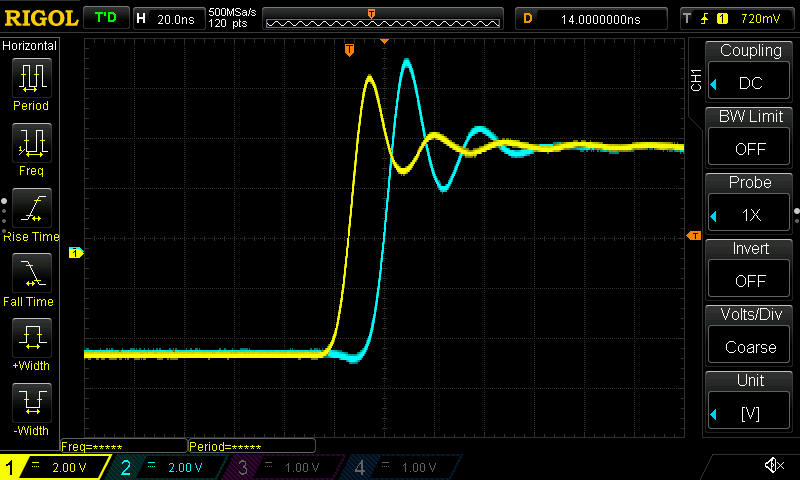

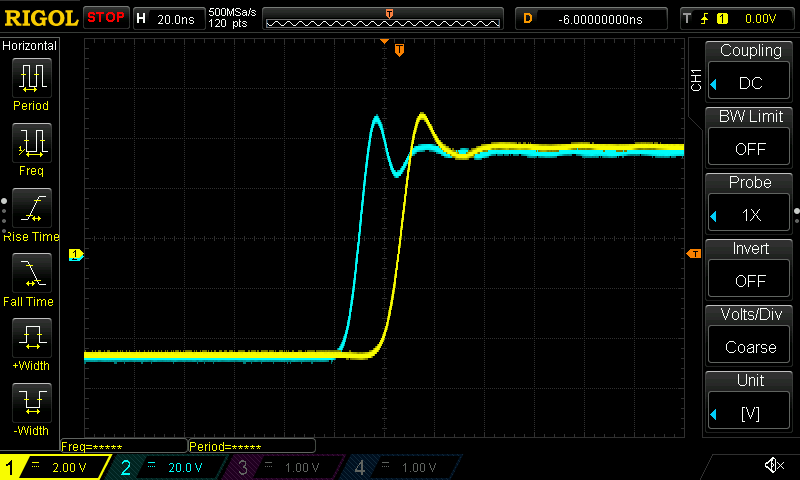

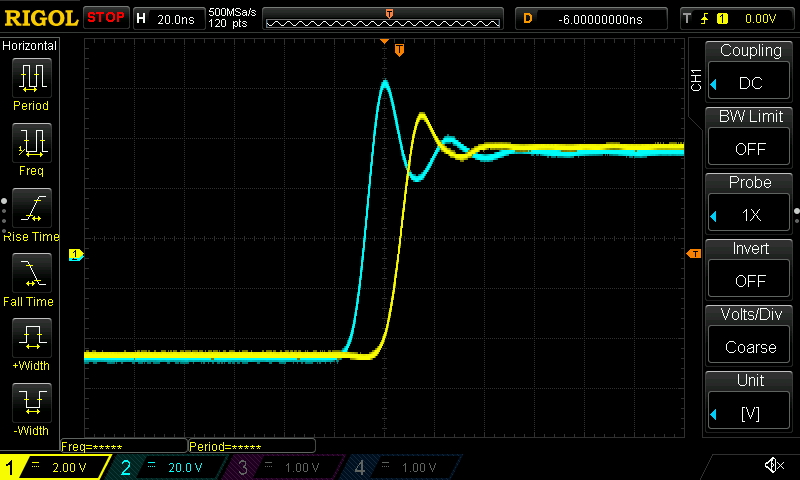

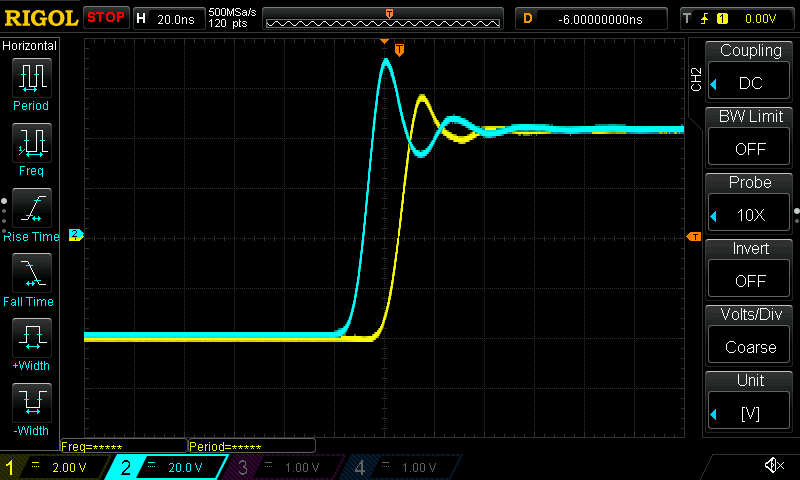

Blokgolftest – 5N zilver versus de rest
5N zilver = geel
Het is best opvallend hoe de respons verschilt. Sommige kabels laten veel meer slingering zien dan anderen. En wij vragen ons een beetje af of dit ook hoorbaar is in de praktijk.
De lampdraad en grafeen zijn duidelijk meer gedempt (grafeen dipt wel iets meer). En in de praktijk klonken die ook heel anders dan bijvoorbeeld zilver. Zilver klonk veel rijker. En in vergelijking met WE en Mundorf waren deze laatste twee weer meer up-front. Die laten ook een grotere uitslingering zien. Is er een relatie? Lastig, maar het intrigeert ons wel.
Fase en respons
Nu hadden we eigenlijk wel verwacht hier verschillen te meten. Maar feit is: alles is exact gelijk gebleven. Of we nu lampdraad of zilver gebruiken: de fase en frequentierespons is gelijk in deze meting. Beetje teleurstellend eerlijk gezegd.

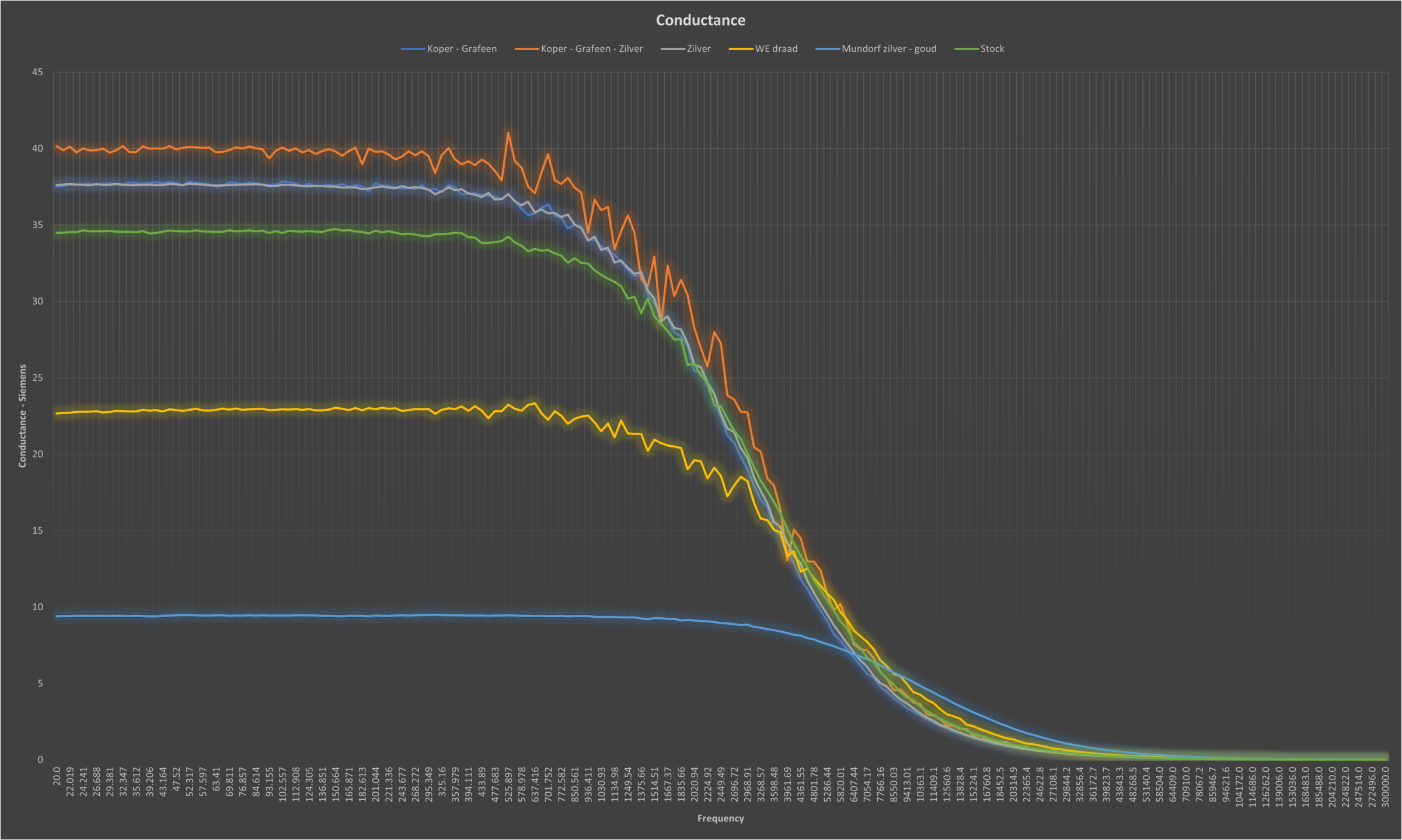

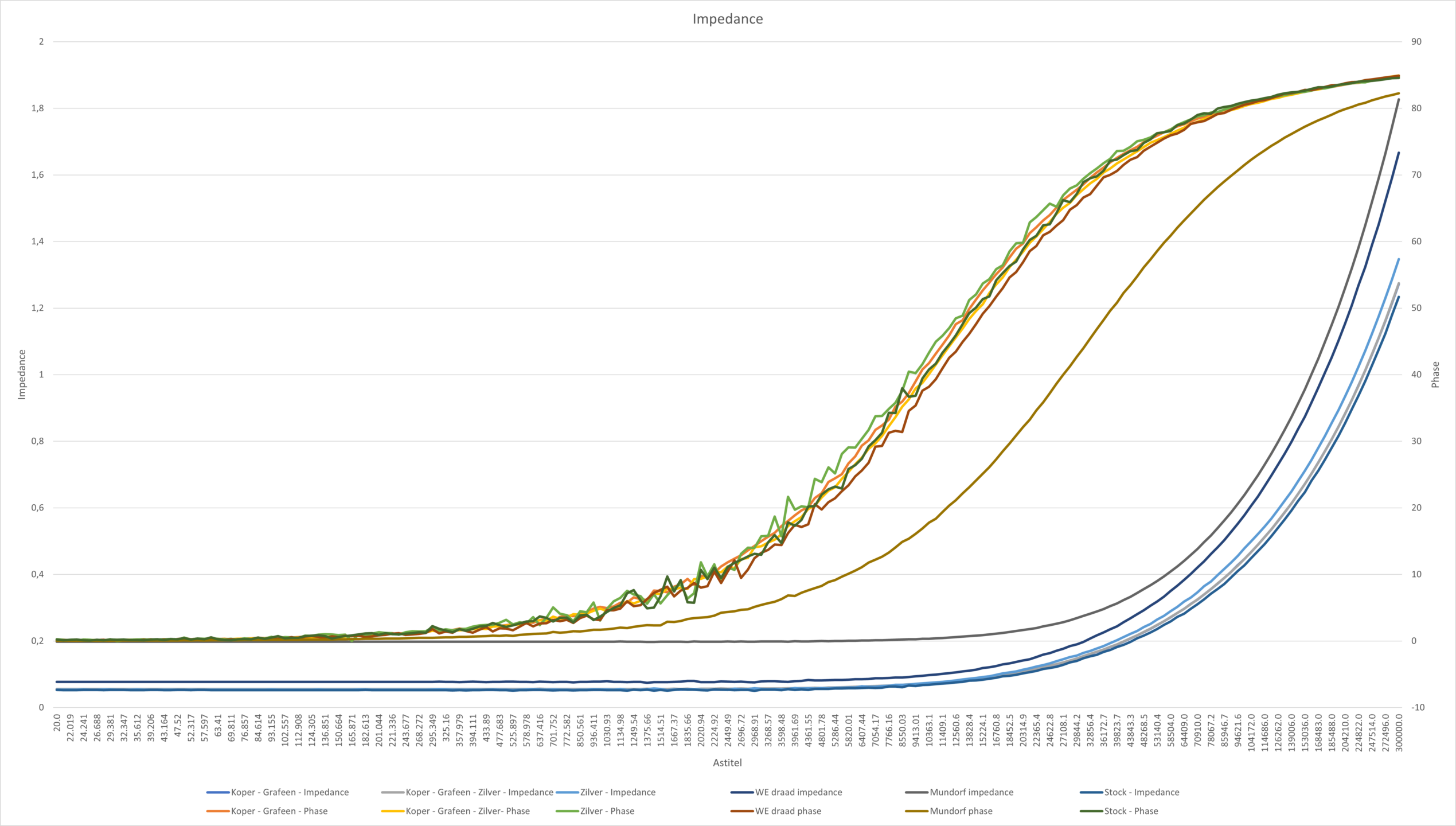

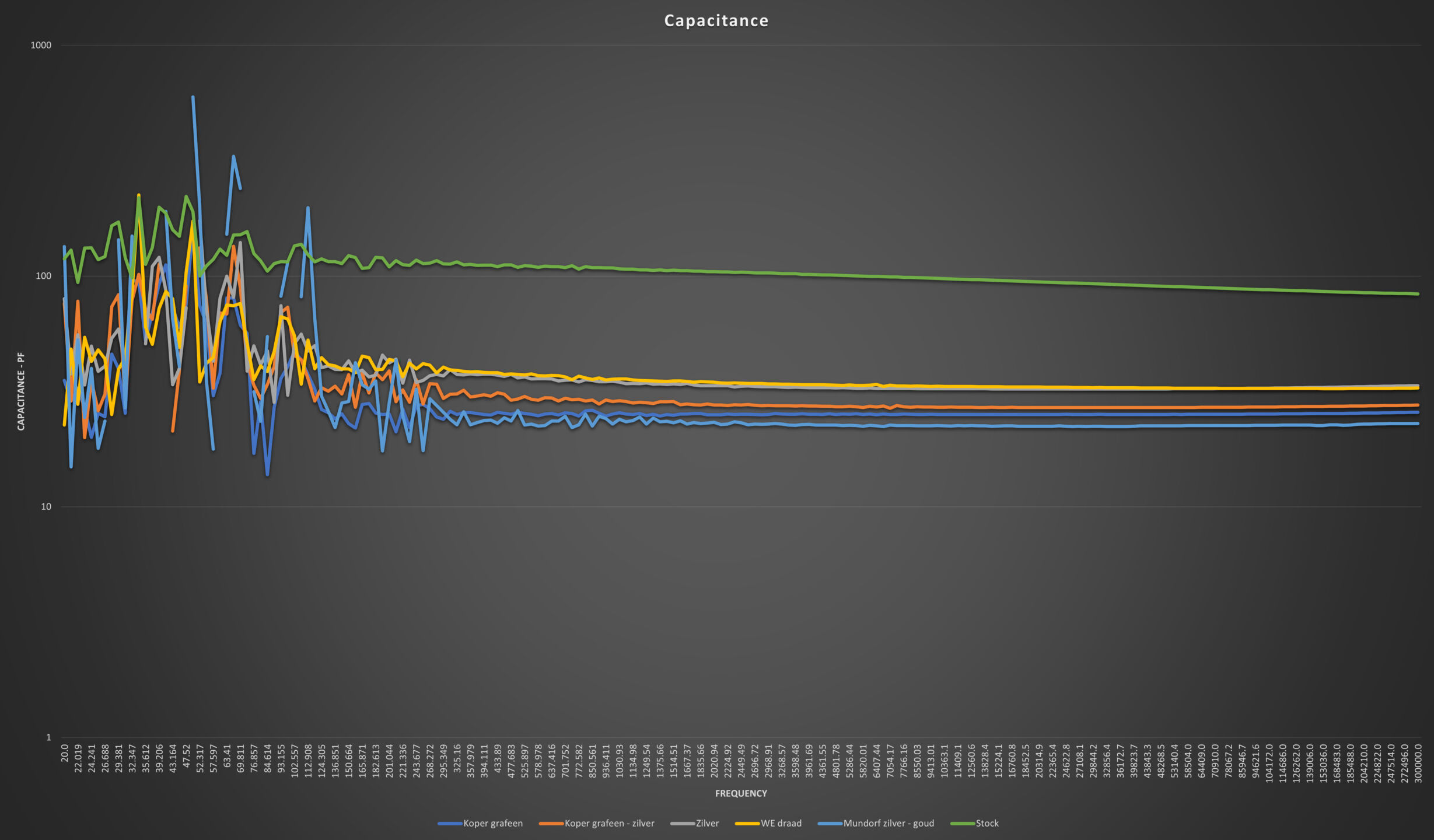

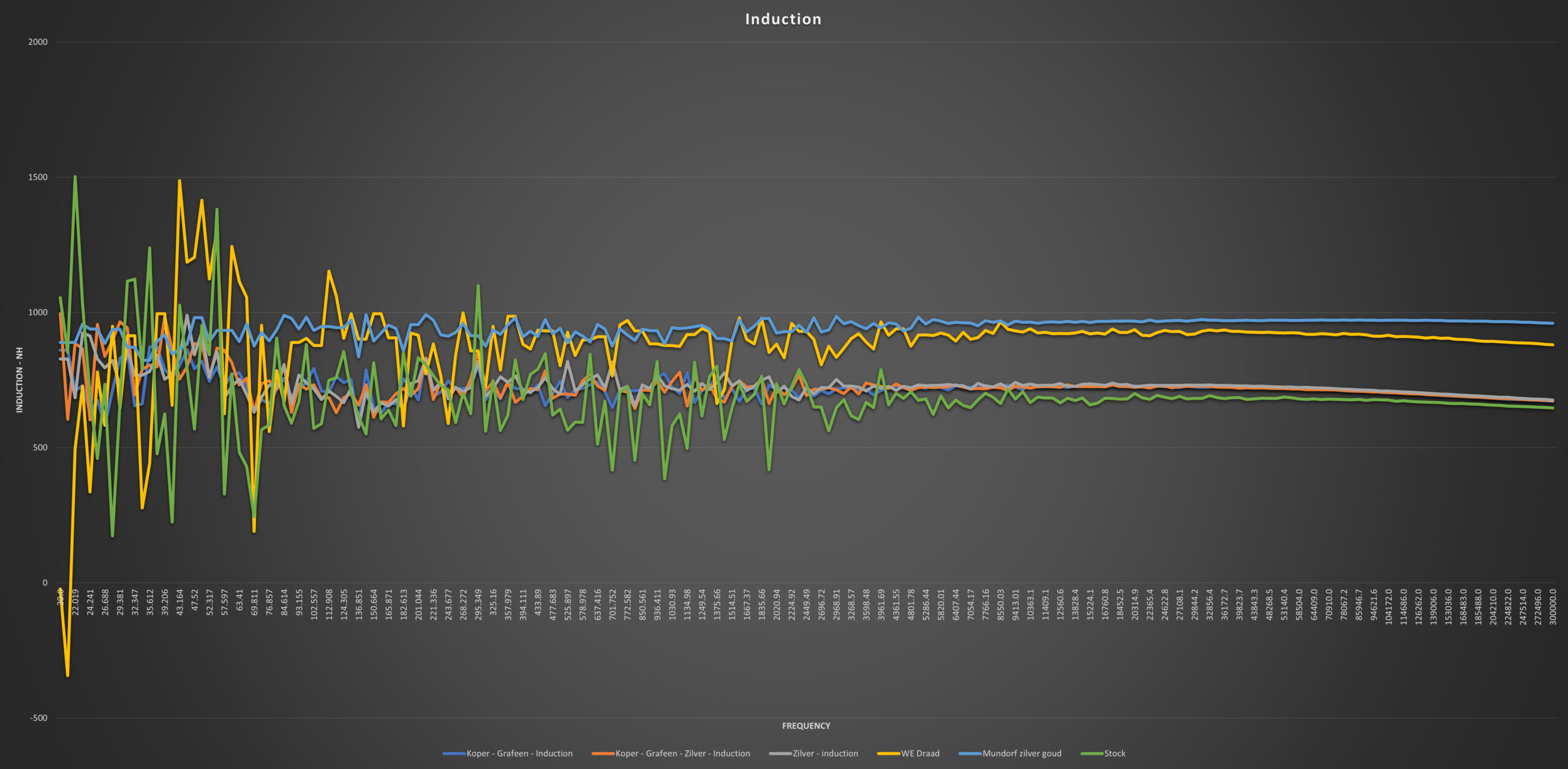

Kabeleigenschappen
De eigenschappen liggen behalve geleiding vrij dicht bij elkaar. Dat heeft met de geometrie te maken die we – behalve het standaard lampdraad – gelijk hebben gehouden. Opvallend is wel het verschil met de mundorf. Dit laat vooral zien wat aderdikte doet in termen van impedantie en fase.
Ook zien we bij bepaalde kabels meer slingeringen in het lage frequentiedomein. Dat kan met coatings of andere isolaties te maken hebben. Of wellicht de mengvorm van de materialen. Denk aan koper / grafeen. Koper / Tin. Of zilver / goud.
