Metingen
Inhoud

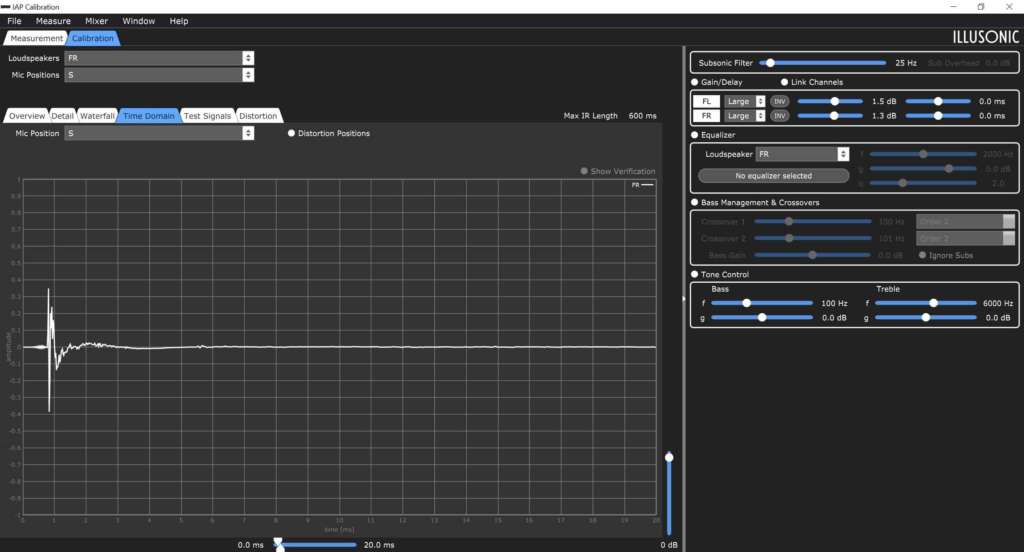

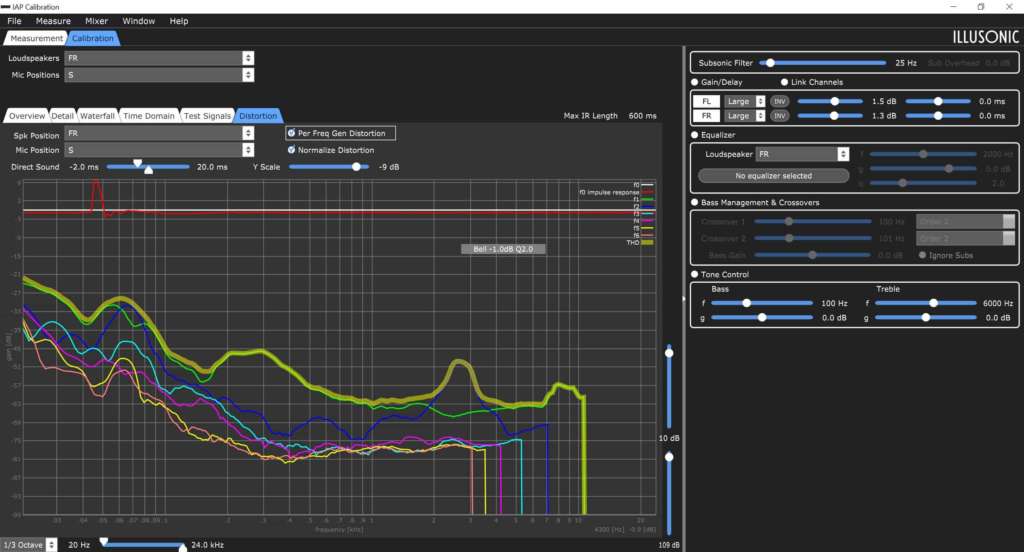

Sinds de laatste update van onze Illusonic IAP8 kunnen we niet alleen frequentierespons, uitdoving en impulsgedrag meten, maar ook vervorming. De twee grafieken rechts zijn vervormingsmeting. De uiterst rechts is genormaliseerd én geeft vervorming per frequentie weer.

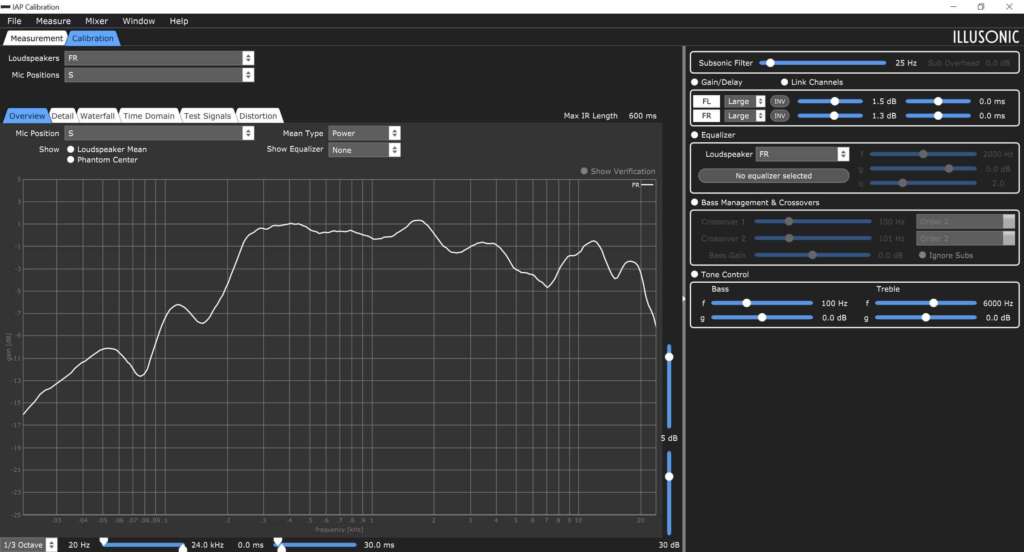

Laten we beginnen met te zeggen dat de metingen netjes zijn. De Elac laat een lichte afrol in het hoog zien met een dipje rond de 7 kHz. We hebben diverse posities geprobeerd, maar de dip blijft zichtbaar. Wellicht is het een effect van de coaxiale opbouw van de unit of een gekozen tuning. Echt hoorbaar vinden we het niet.

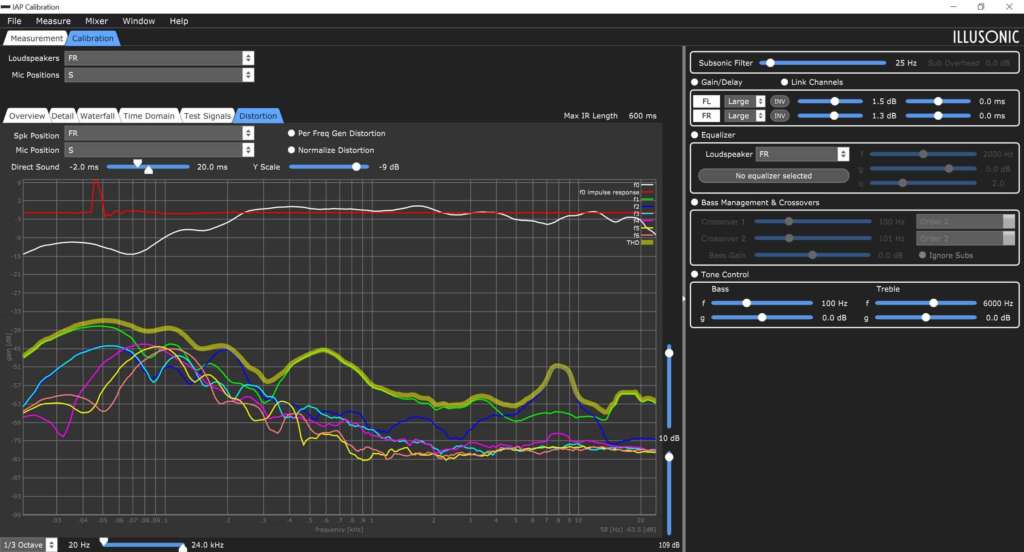

De vervormingswaarden zijn vrij netjes met op de piek zo’n -45 dB (we lezen vanaf 200 Hz, daaronder is niet betrouwbaar), wat overeenkomt met zo’n 0,5%. De ‘bodem’ ligt zelfs op -63dB (0,07%). Kortom: kwalitatief zijn de units en kast prima in orde.

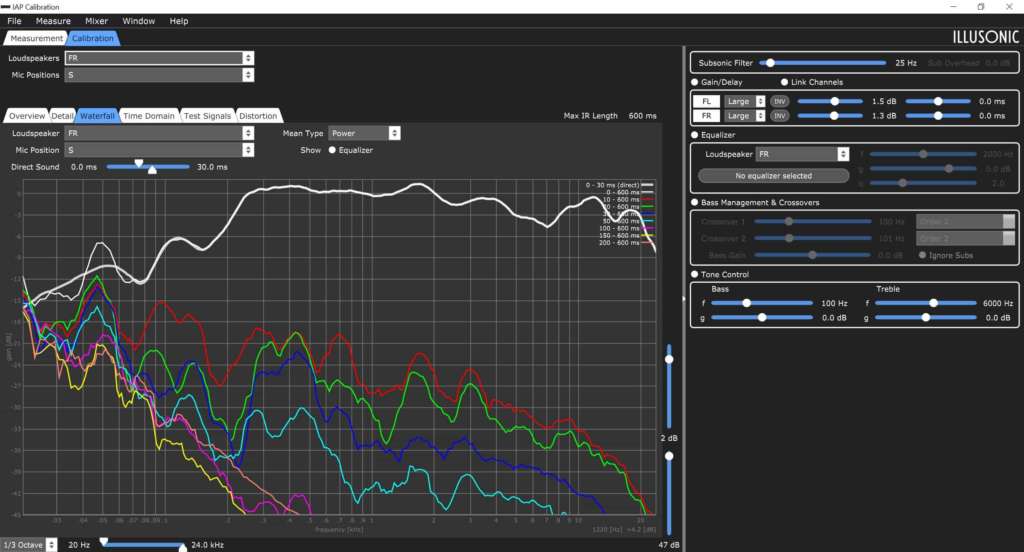

Kijken we naar de ‘waterfall’, dan mogen we wel concluderen dat er wat resonantie zit rond de 300 / 500 Hz. In mindere mate een meervoud daarvan. Dat kan kastresonantie zijn, of een resonantiefrequentie van de unit. Deze resonanties zijn ook terug te zien in de THD-meting en de 1e en 2e harmonische…
Goeie review. Ik ondervind hetzelfde probleem met mijn aluminium spuncone drivers van mijn acoustic energy speakers. Ze zijn razendsnel en gecontroleerd maar meedogenloos voor slechtere opnames. Teveel nadruk op s’en en t’s ook. Daardoor niet eenvoudig te combineren met versterkers.
Aluminium kán wat feller zijn. Je moet daar wel rekening mee houden bij het kiezen van kabels en versterkers.
Mooie luidspreker, waar voor je geld. 25 jaar geleden betaalde je voor deze kwaliteit een highend prijs.
Ik heb de Teufel luidsprekers gehoord met ook een dergelijke coaxiaal high/mid en vond het in mtm uitvoering beter klinken dan de duurste Teufel luidspreker. Ik zou van Elac ook eens hun 2weg uitvoering beluisteren.
Het beschermrooster voor tweeter zou ik meteen eruit wippen. Gemaakt van veel te dik geperst staal ipv draadgaas.
Jammer dat de drivers niet te demonteren zijn (sierring verhinderd dit?). Ik ben altijd benieuwd naar foto’s van de drivers. Blik of gietwerk en mate van ventilatie.
Mooi dat je metingen erbij doet, een verklaring van het hoorbare aluminium randje is zo goed te zien op je distortion meting bij 8kHz. Dat is volgens mij het naringen van de alumium driver dat niet genoeg weggefilterd is. Alleen voor geoefend hoorbaar.
Toch zou ik de metingen anders doen. Simpeler en alleen frequentie sweep en waterfall distortion. Maar dan een echte waterfall en de sweep in free air dus buiten of in een grote ruimte.
Die metingen kosten veel tijd, heel knap dat je dit doet. Je zou ook Titus van Speaker&Co kunnen inhuren dit te doen.
http://noaudiophile.com/ELAC_UB5/
Gr. Paul
Dag Paul,
Ja, die ringen kan je niet zomaar verwijderen. Jammer ja. Dat is tegenwoordig eigenlijk altijd zo. Soms zijn ze zelfs gelijmd. Dan is het helemaal kansloos om ze nog uit elkaar te halen.
Ja, die ringing zit denk ik ook rond de 8kHz. Wel hoorbaar vind ik. Maar het is niet heel storend… zeker niet als je het (nog) niet herkend. Ik vind de Elac heel netjes presteren voor het geld.
Buiten meten kan gewoon niet bij ons. We met kantoor aan een doorgaande weg (in de Waarderpolder). En speakers inladen om op een veldje te gaan meten… nee dank je. Daarbij komt dat onze Illusonic toch echt 230 volt nodig heeft :-).
Daarbij: wij kunnen gewoon filteren, zodat reflecties niet meer meespelen. Handig… Doet die kerel van Noaudiophile ook trouwens.
