Review PliXir BAC3000 power conditioner – schone was!

0

Voordelen

  • Doet zijn werk
  • Snel en open
  • Breed inzetbaar

Nadelen

  • Loodzwaar!
  • Blijft een boel geld

Prijs: € 4449

Bouwkwaliteit
Inzetbaarheid
Weergave
Prijs
PliXir BAC3000

Metingen aan een power conditioner

Inhoud

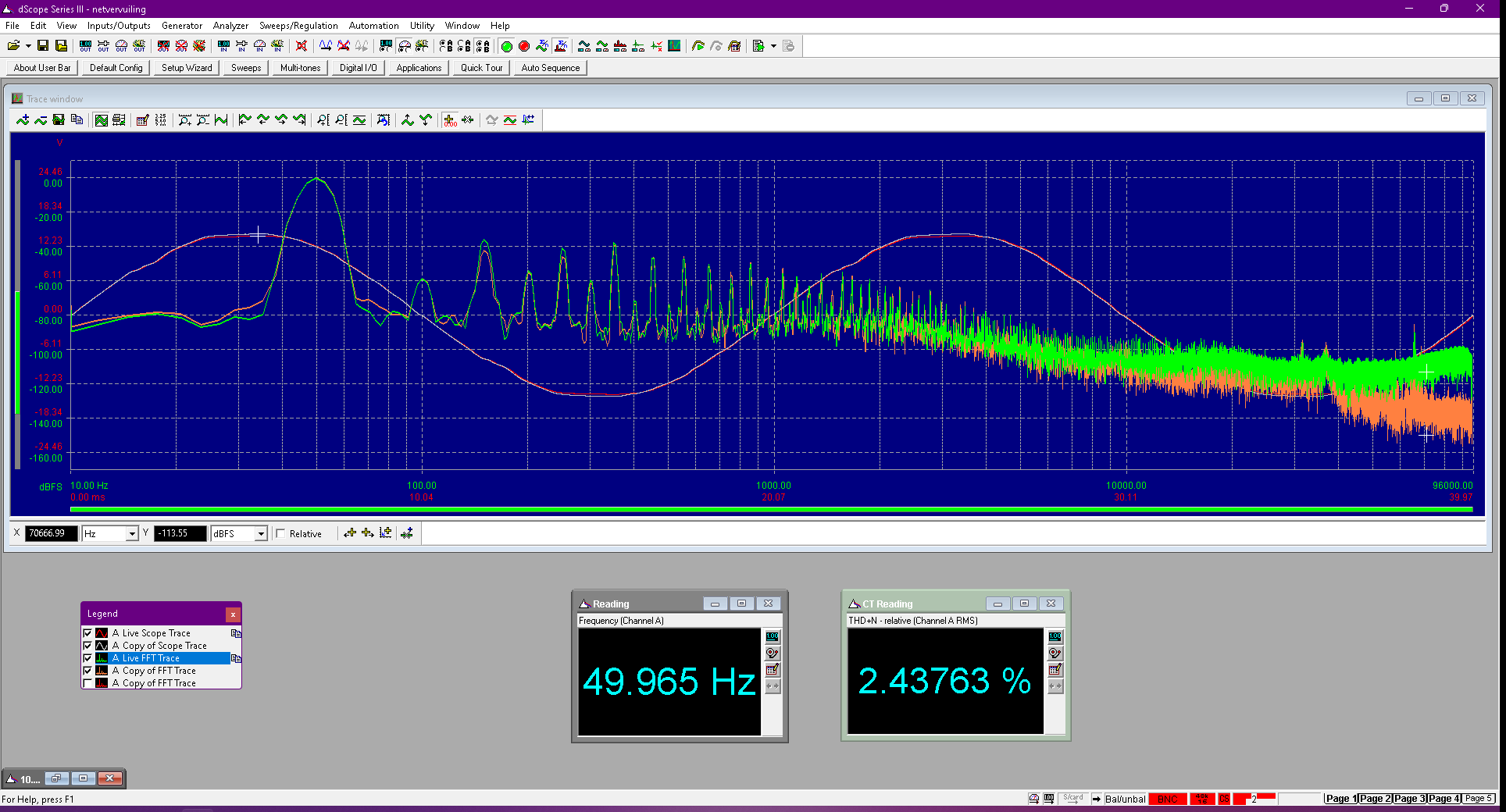

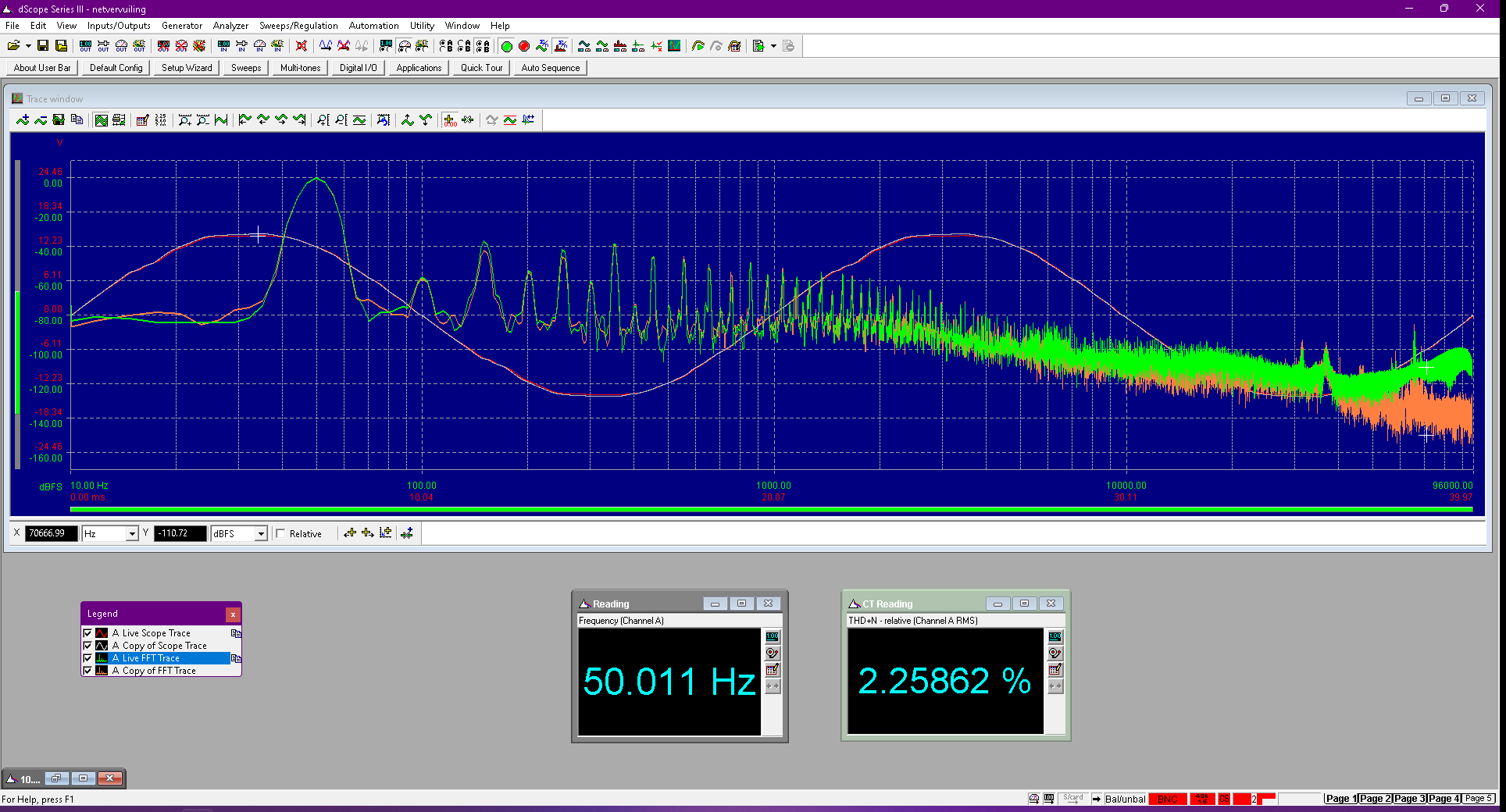

Laten we beginnen met te stellen dat het gruwelijk lastig is om power conditioners te meten. Zodra omstandigheden en apparaten wisselen, veranderen de metingen. Weet dat. Wij hebben getracht een goed beeld te vormen door twee set-ups te maken. Eén set-up meet direct de vervuiling op de lijn en plot de gegevens in de FFT analyzer in een bandbreedte van 0 – 96.000 Hz. De andere set-up meet ‘achter’ een apparaat. In dit geval drie typen versterkers en een dac. Het gaat er hier niet om wélke versterkers en dac, maar puur om het feit of het zichtbaar is in de metingen. Alle metingen zijn gemaakt met de PliXir BAC3000.

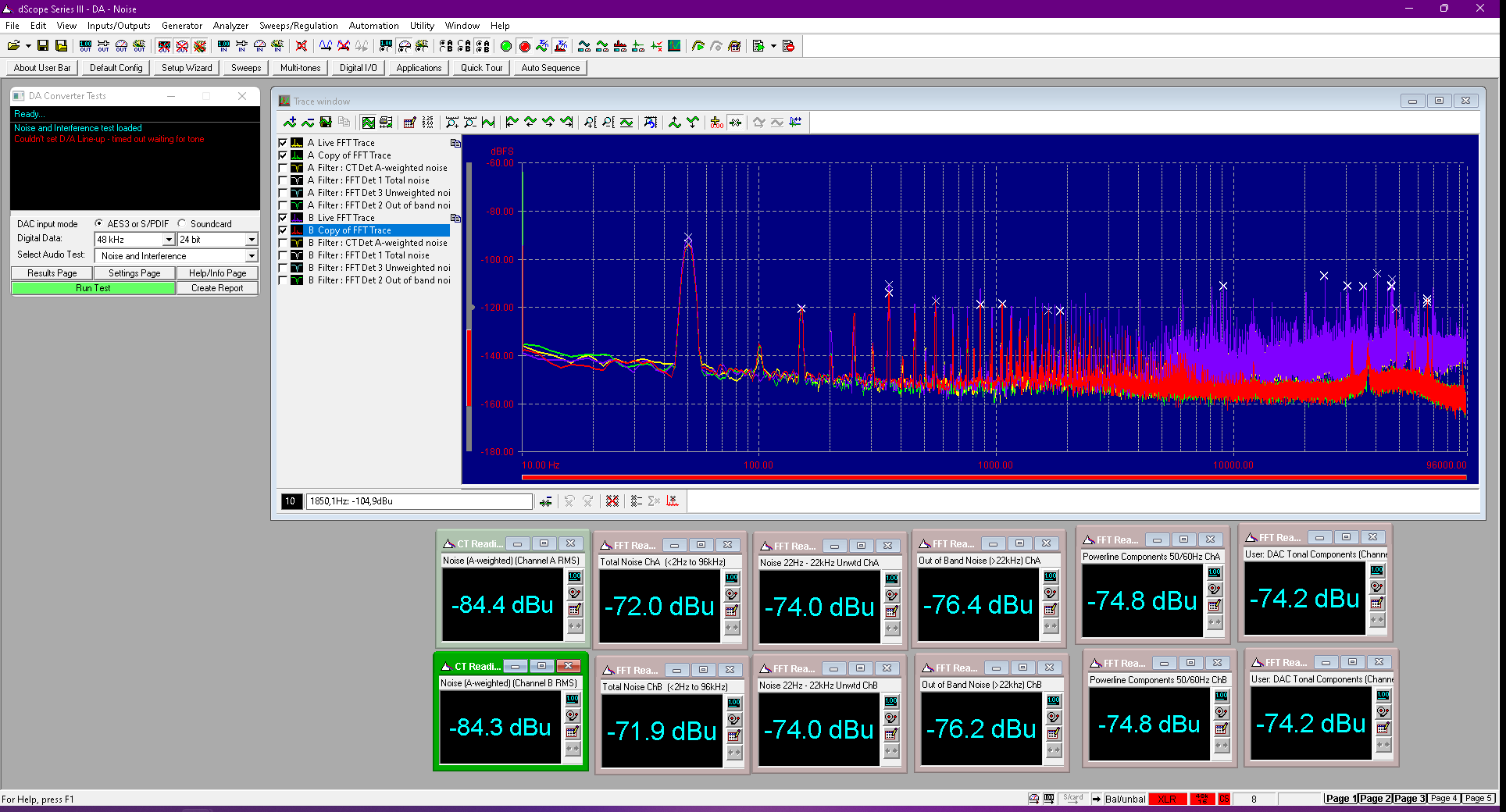

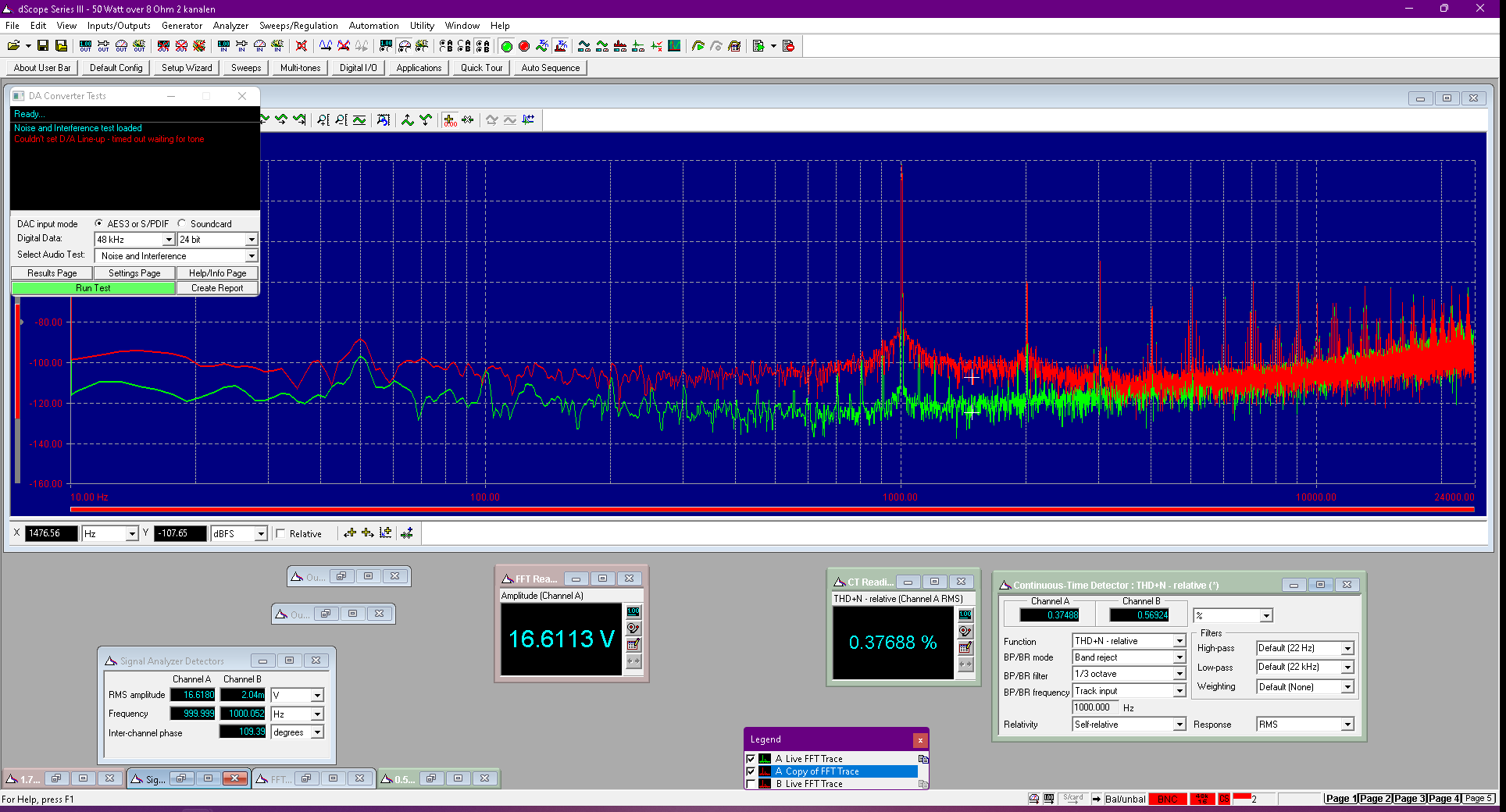

Wat we zien bij de oudere klasse D versterker is dat de ruis direct ontzettend veel daalt. Bij de DAC zien we dat ook, maar meer in de hogere frequenties. Dus meer vanaf 8 kHz tot 96 kHz. Bij de klasse D versterker meer tot 2000 Hz (vergeet daar het overlay-schermpje met ‘noise and interference… die hoort niet bij het screenshot). Dit zijn de twee gemakkelijkste voorbeelden, want bij de andere apparaten zijn de verschillen subtieler.

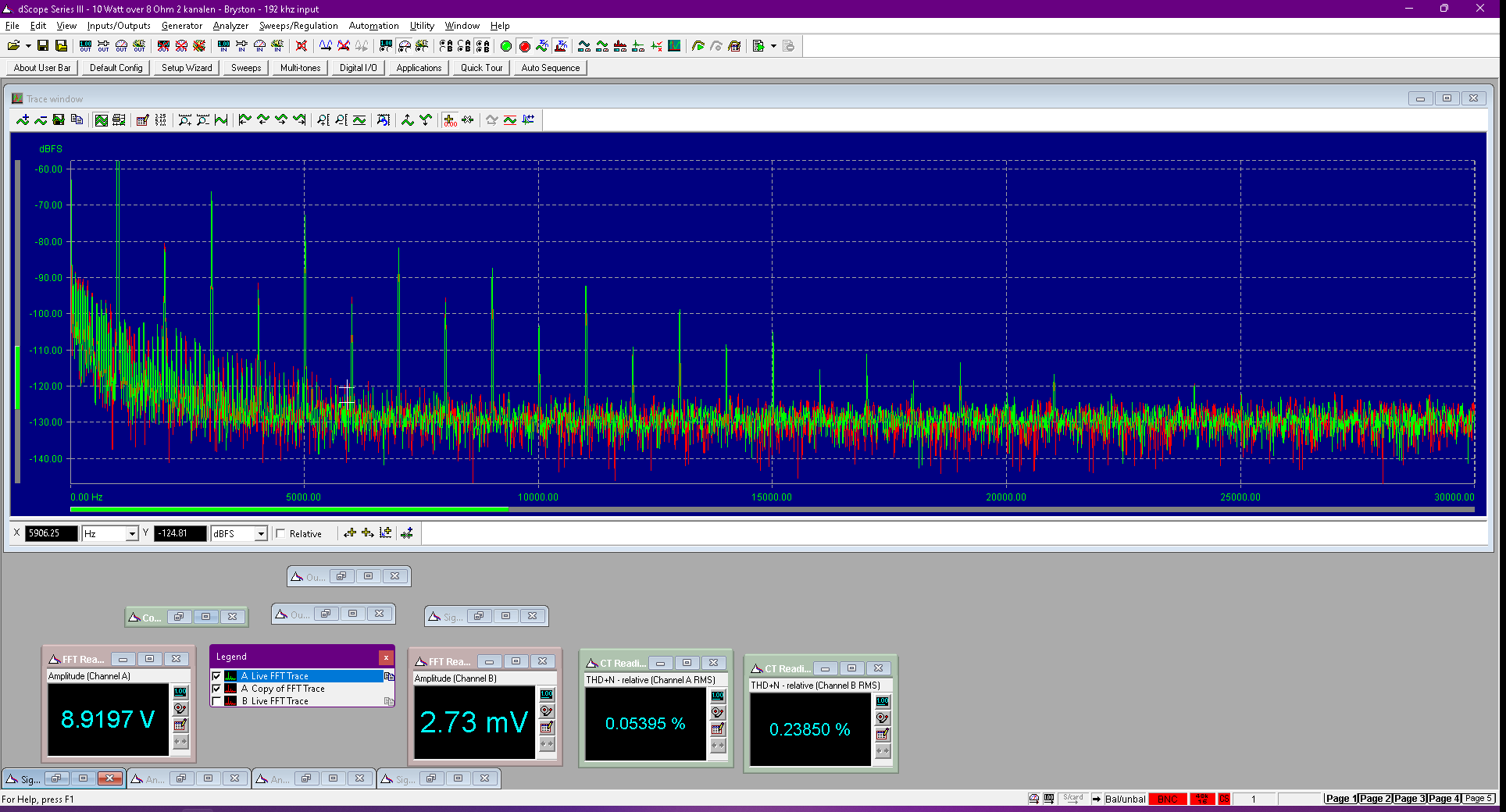

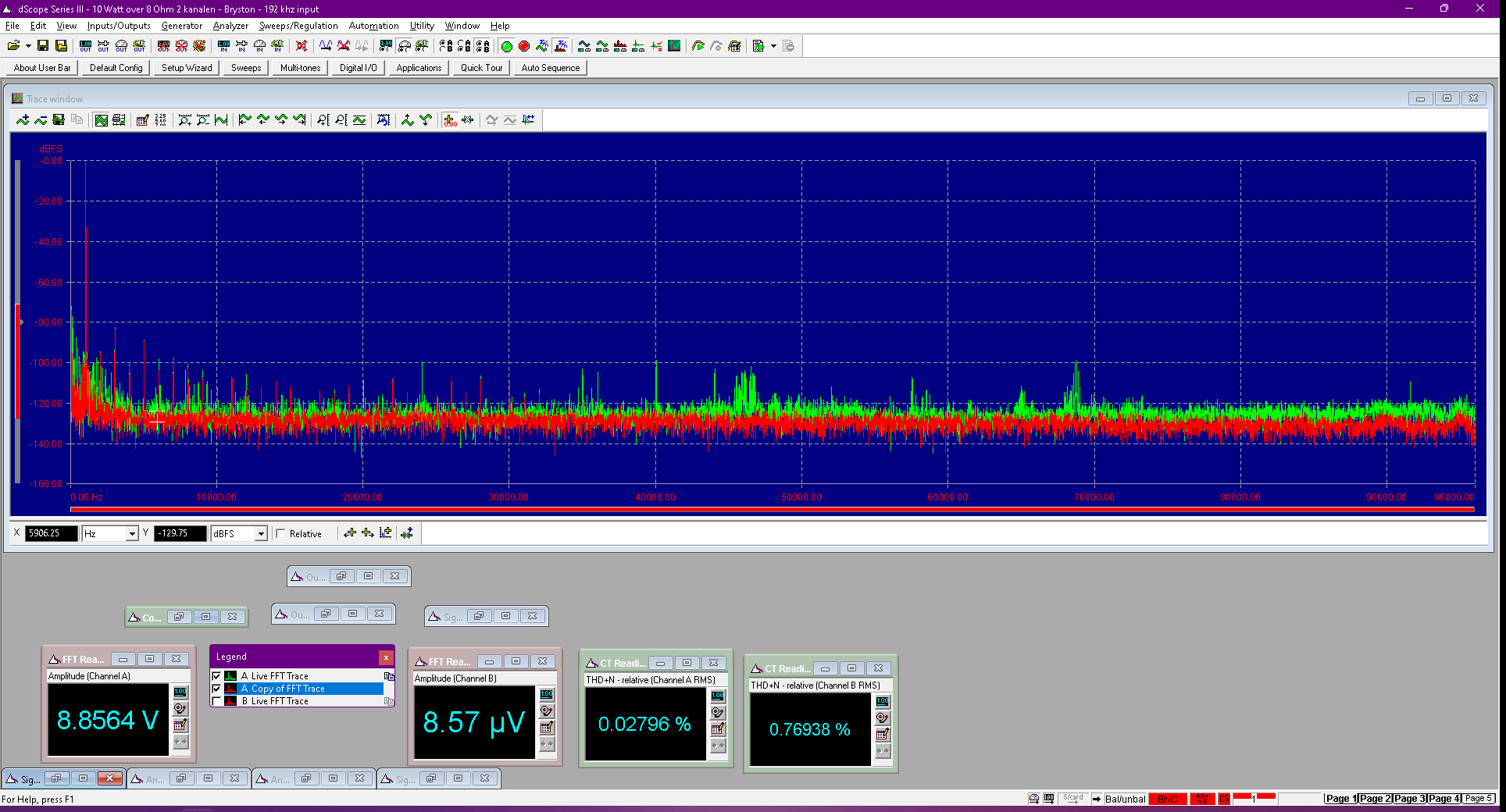

We hebben twee versterkers tijdens onze zoektocht over een breder bereik gemeten (de eerste metingen waren tot 24 kHz, de nieuwere tot 96 kHz omdat de ruis vaak ook wat hoger in de band de kop op kan steken). Daar zien we bij de eerste klasse AB-versterker een overall daling van de ruis en een paar spikes die wegvallen. Subtiel, maar reproduceerbaar. Bij de tweede klasse AB-versterker zit het dieper. Maar ook hier: subtiel, maar reproduceerbaar.

Wat dit laat zien, is dat het effect van een filter wel degelijk meetbaar kán zijn. Het is echter lastig en niet bij elk apparaat te doen. En het laat zien dat direct in de muur meten niet zaligmakend is. Helaas. Ja: op de EMI-meter zakt de noise. Maar wélke noise? In welk spectrum? kHz’en? MHz’en? GHz’en? Want wij hebben op de scope kunnen zien dat HF-noise wel zakt, maar die noise komt elders wel weer boven. En afhankelijk van de belasting schuift dat spectrum. Vandaar dat een filter dus soms wél en soms níet lekker matcht.

We hopen dat dit wat inzicht heeft gegeven.

Type test
Single test
Type accessoire
Energiefilter / regenerator
Aantal aansluitingen
8
