Metingen en conclusie
Inhoud

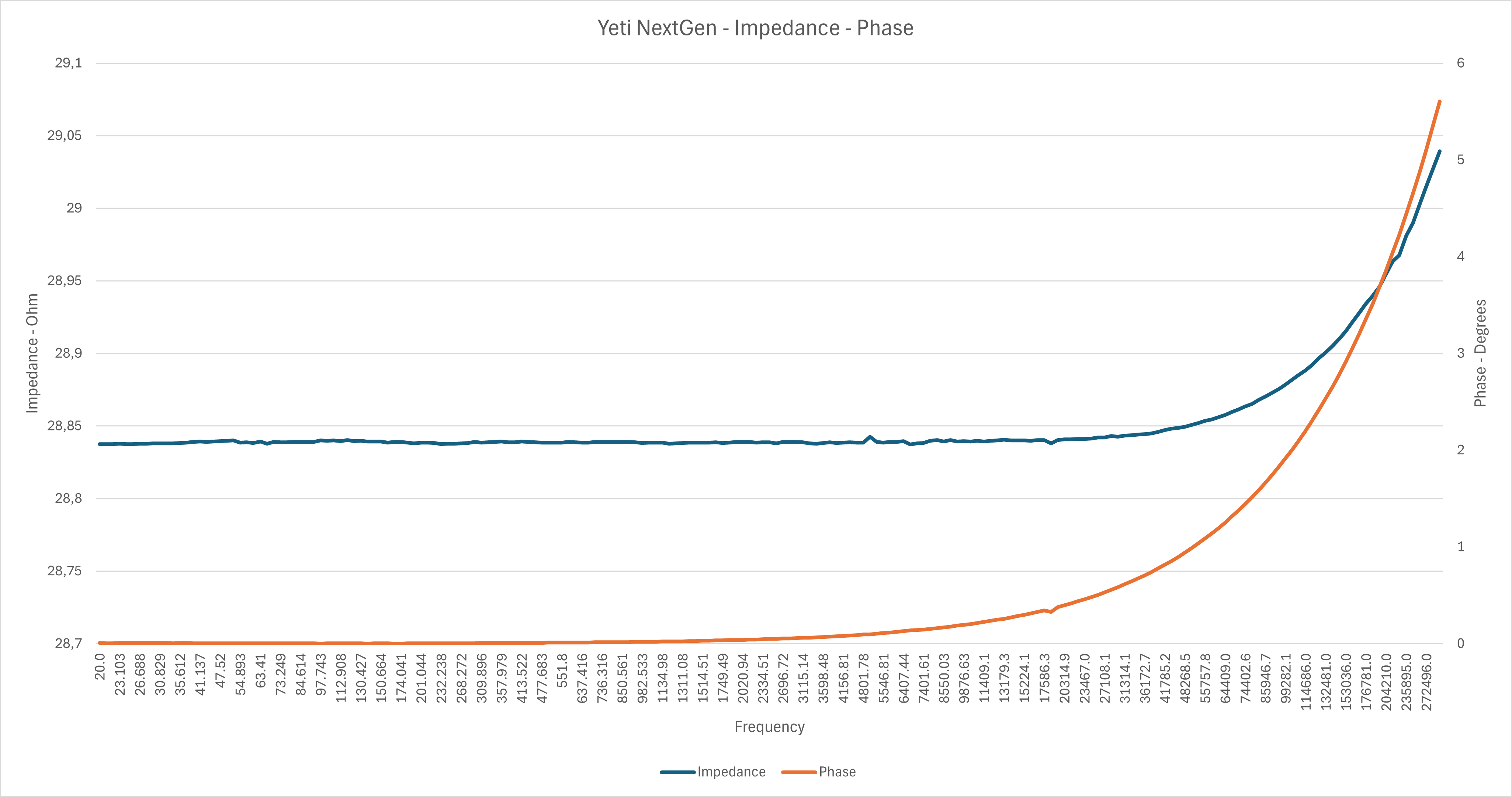

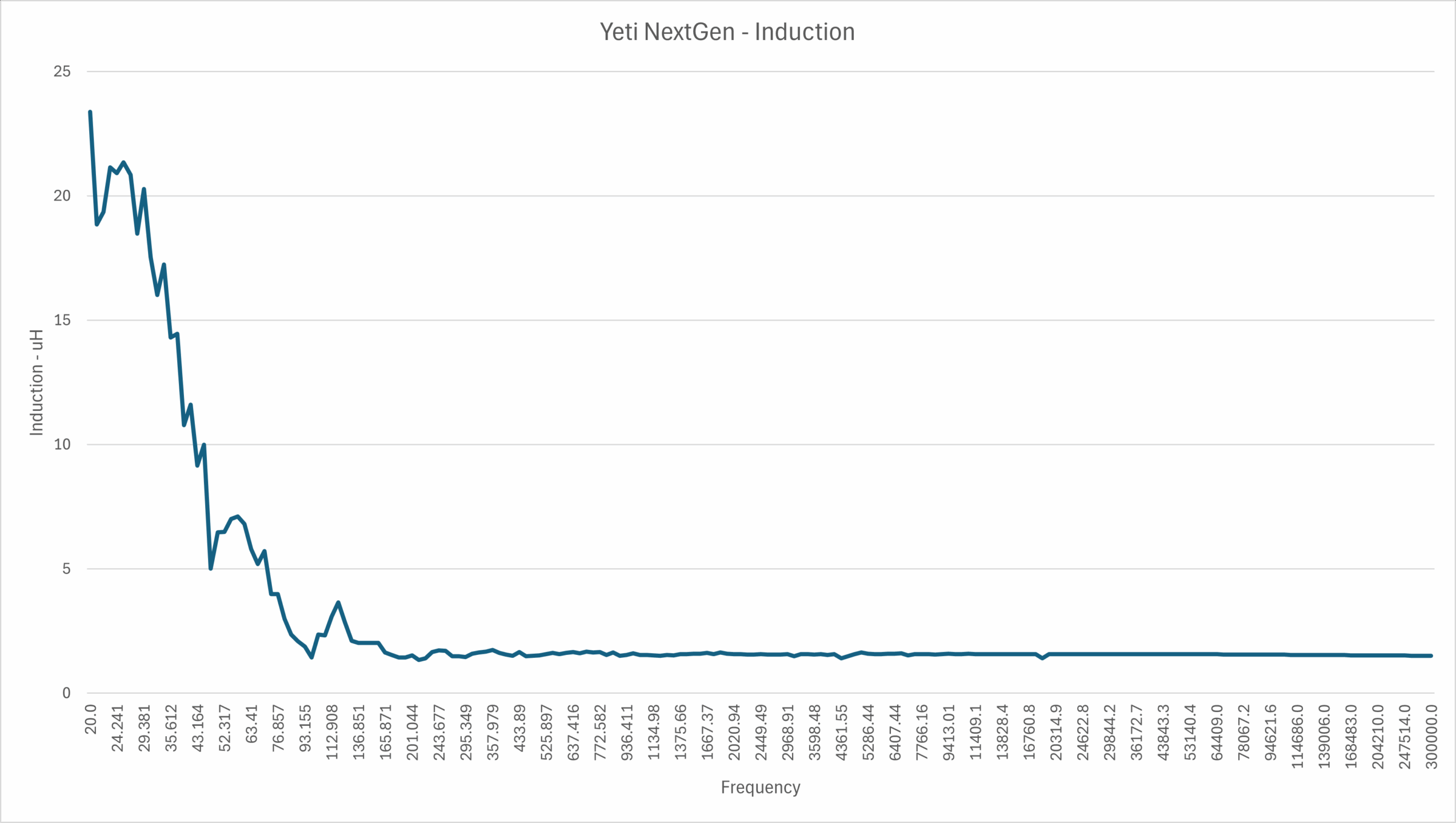

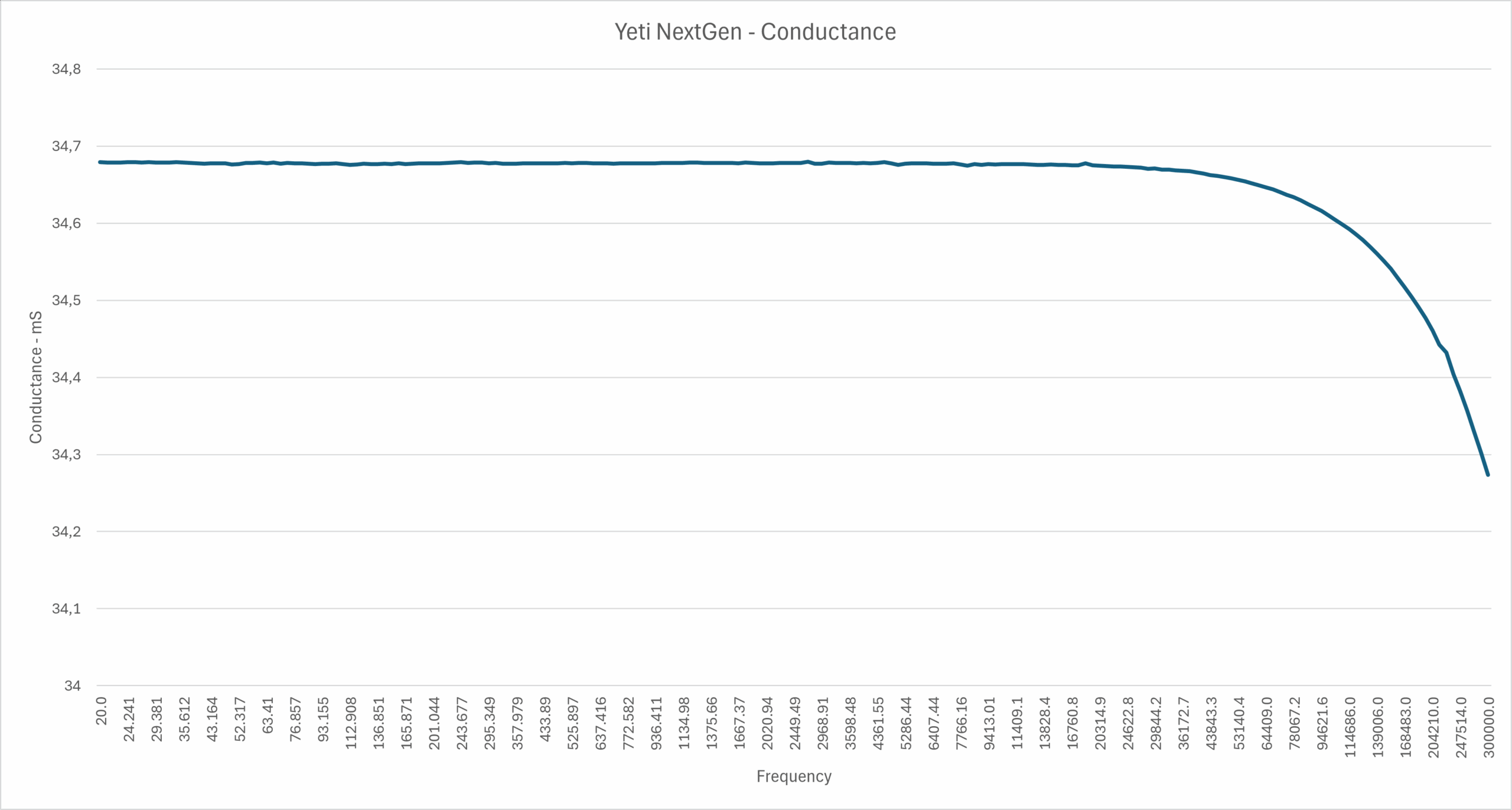

LCR Metingen Yeti NextGen

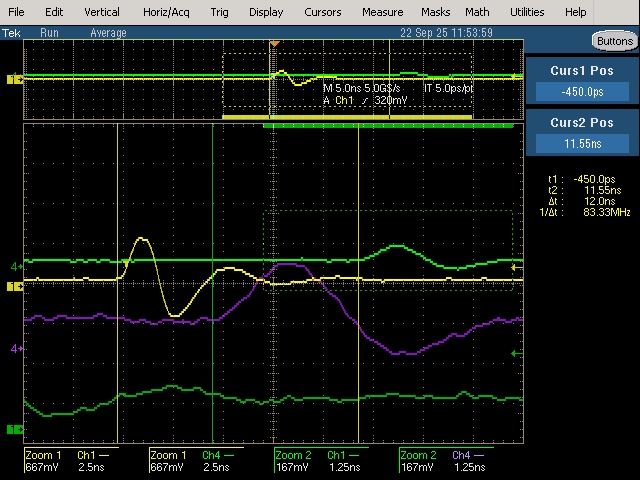

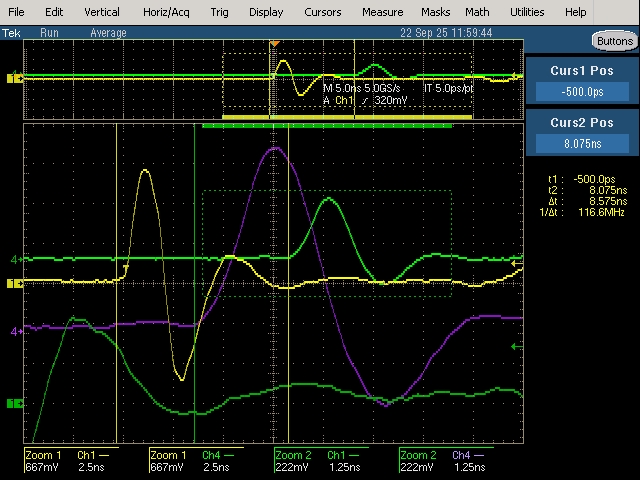

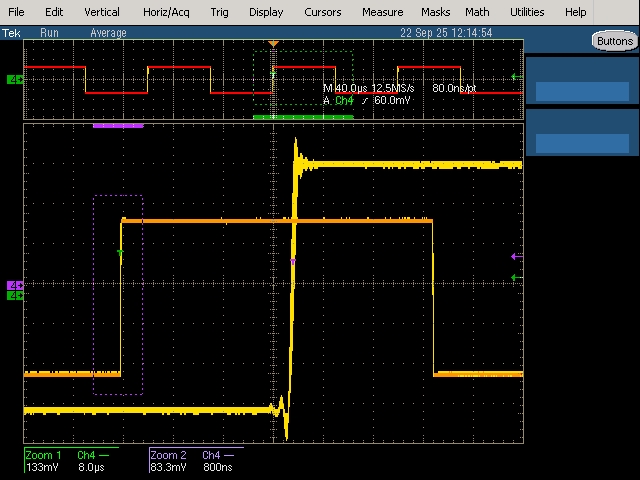

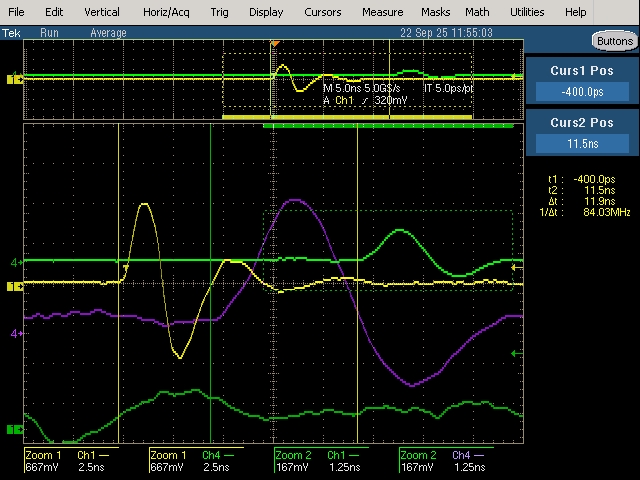

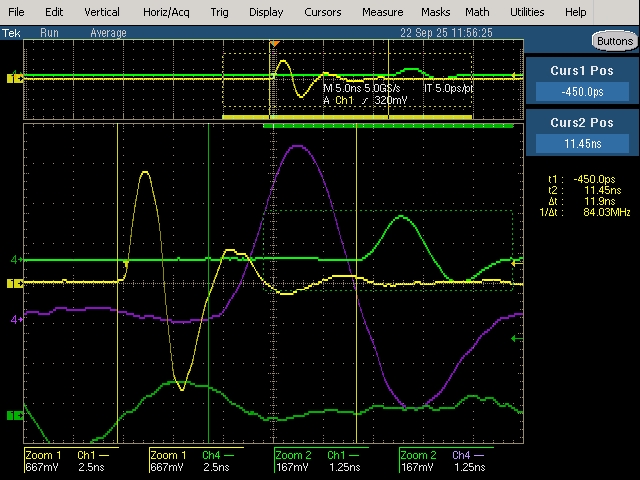

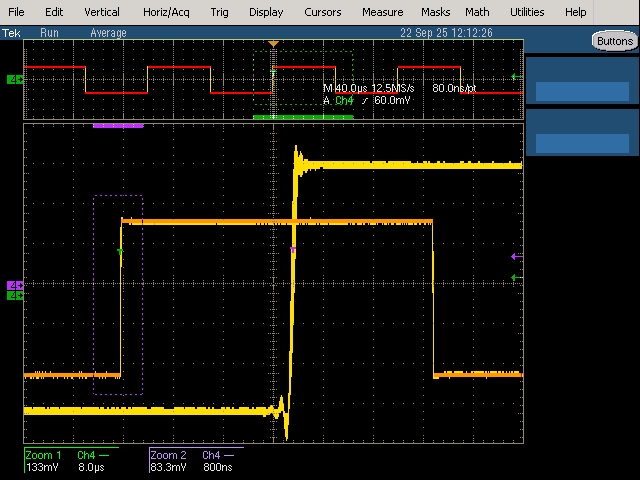

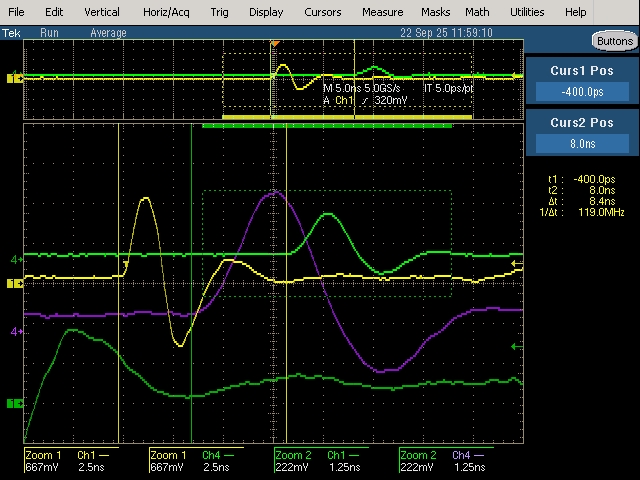

Timing-metingen Yeti NextGen

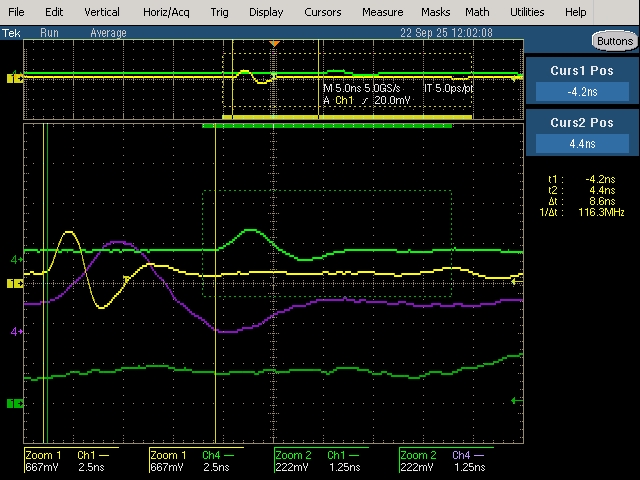

Timing-metingen Van den Hul CNT

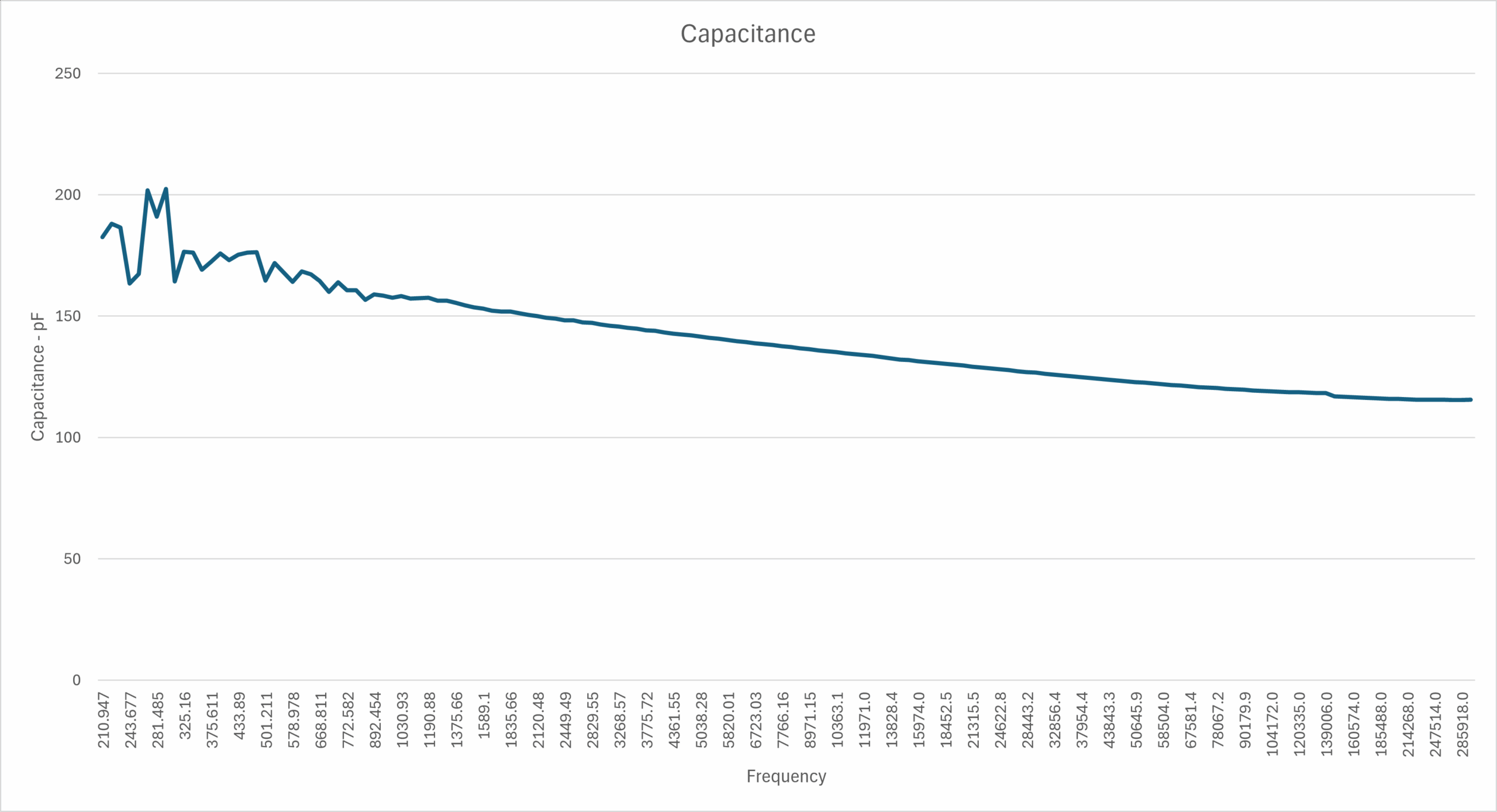

We zien in de LCR en Timing-metingen dat CNT toch wel anders reageert dan een normale metaalkabel. Allereerst is de impedantie en fase ontzettend vlak tot 300 KHz. De geleiding is ook praktisch lineair tot 300 KHz. Dat is absoluut onmogelijk met een metaalkabel. Capaciteit is aardig onder controle met maximaal 200 en uiteindelijk rond de 120. Dus zeg gemiddeld 160. Dat is 80pf per meter, wat netjes is.
Waar de Yeti echt in uitblinkt is de constante propagatie. De variatie is minimaal. Maximaal 0,1ns bij een kabel van 2 meter. Dat is erg netjes. De Van den Hul varieert hier wat meer. Ondanks dat de capaciteit lager is; opvallend.
Al met al zien we keurige metingen die goed het bijzondere karakter van Carbon Nanotube-kabels laten zien: kaarsrechte impedantie en geleiding tot zeker 300 KHz. En een zeer stabiel timingkarakter door minimale propagatie-variatie.
