Het meten van power conditioners – een chique benaming voor filters – is verschrikkelijk complex. Dit omdat je eigenlijk met een dynamisch testsignaal moet meten. Immers als u bijvoorbeeld een versterker op een filter aansluit, zal deze het filter dynamisch belasten: de belasting wisselt met het muzieksignaal. En dat is toch heel anders dan een statische test-toon of gewoon ruis. Maar goed: we moeten werken met de middelen die we hebben!
Nu kunnen we – nog – niet een muzieksignaal of zwaar dynamisch signaal emuleren, maar we kunnen wél de effectiviteit van een filter meten.
NB: sinds juli 2023 gebruiken we ook een programmeerbare AC bron in deze tests. Dit apparaat kan allerhande vervorming en ruis emuleren.
We kunnen allereerst kijken hoe het filter omgaat met witte ruis (60 Mhz bandbreedte). We meten dat zowel in het lage spectrum op de Prism als in het hogere spectrum op de spectrum analyzer. Hieronder een voorbeeld van een Yeti Reference filter (gen1) die 5 volt white noise te verwerken krijgt. U ziet dat deze bij 80 kHz ongeveer 40 dB dempt en vanaf ongeveer 1000 Hz begint te werken.

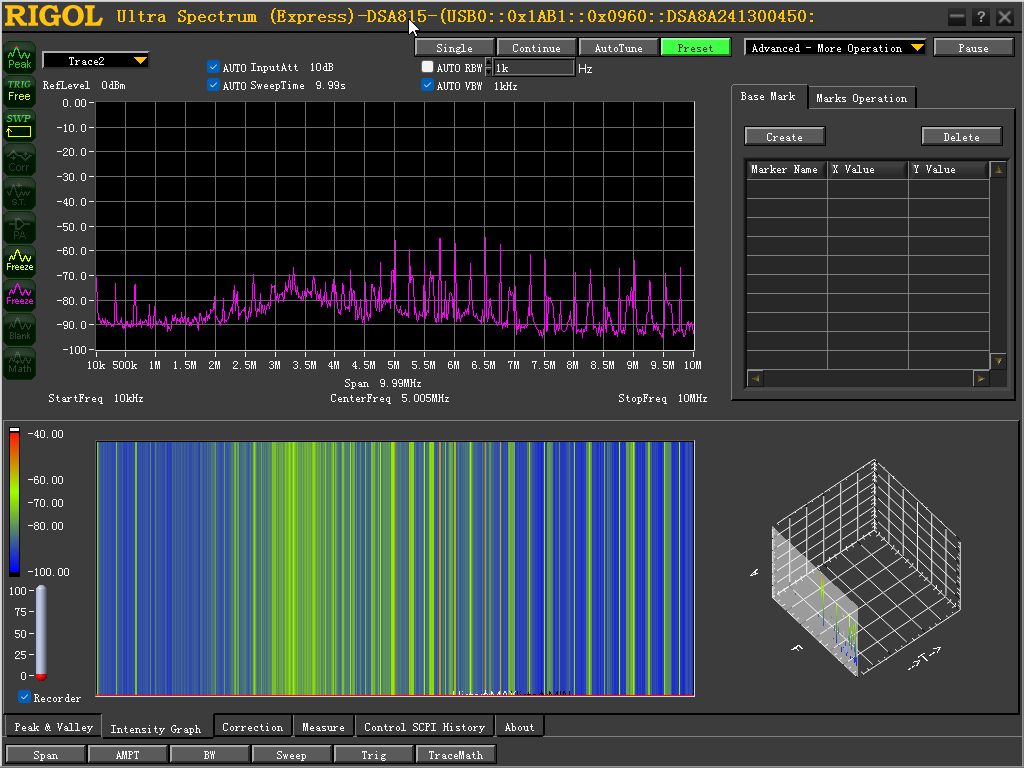

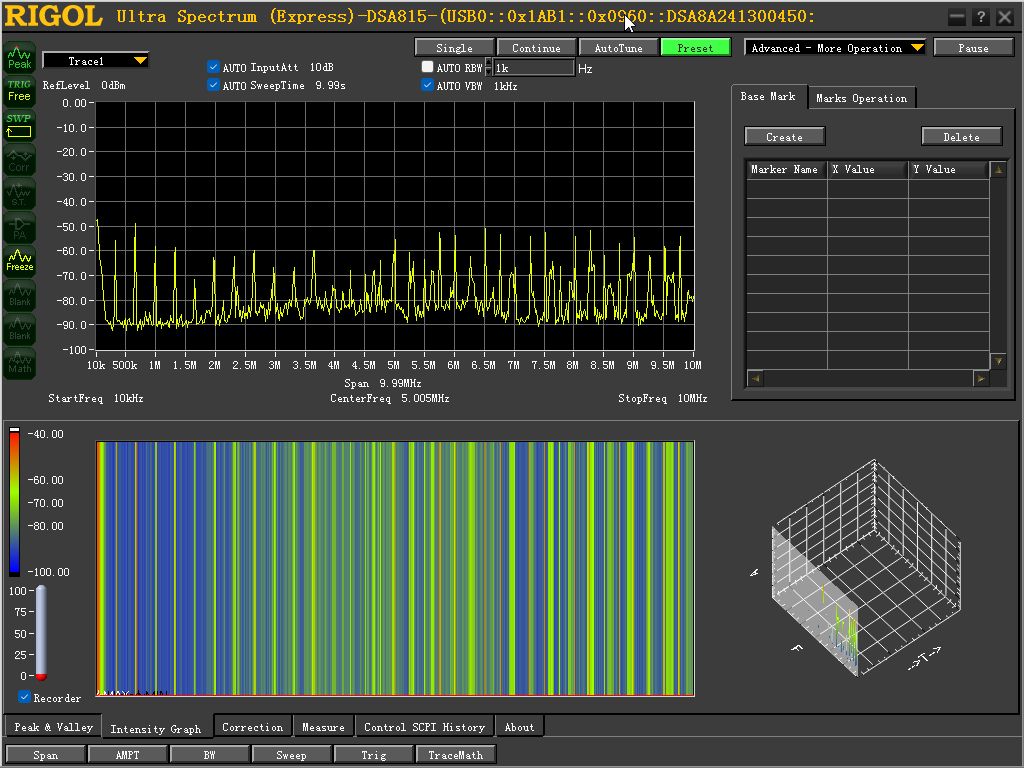

Een tweede test is meer praktisch. We hebben een paar vieze schakelende voedingen die we direct in de LISN meten én dan met het filter ertussen. Zo kunnen we zien hoeveel van de troep er weg is genomen.

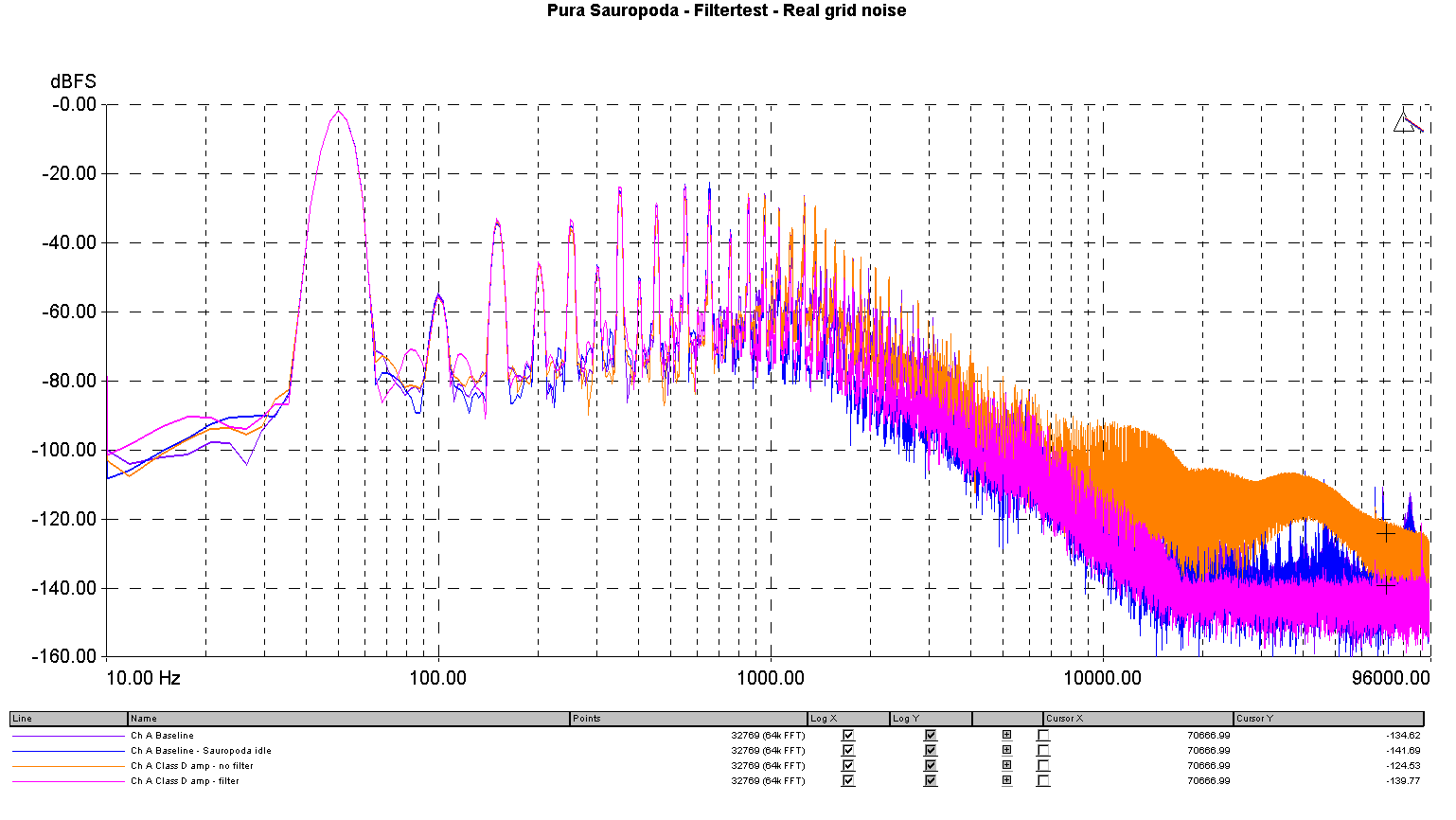

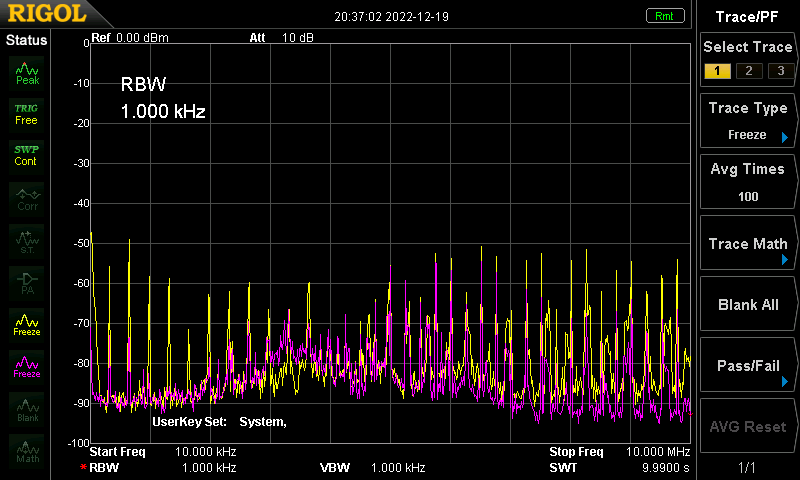

Hierboven een voorbeeld van de Pura Sauropoda. We hebben daarbij een meting gedaan met schakelruis van een klasse D versterker. Het is duidelijk dat de Sauropoda tot zeker 5 MHz de pieken wegneemt en ook in het lagere – belangrijkere – spectrum flink zaken de kop indrukt. Dat zorgt voor rust in de weergave.
Afrondend
We hopen dat u nu iets meer inzicht hebt gekregen in onze aanpak. We proberen altijd een zo compleet mogelijk plaatje te schetsen van een product. Nu zullen we altijd proberen de metingen completer en beter te maken. Wijzigingen zullen we altijd toelichten in de reviews en / of een achtergrond artikel.
