We zijn al een tijdje bezig met het uitzoeken wat de invloed is van een coaxiale kabel op jitter. En of dit dan hoorbaar is. Dit is een onderwerp wat niet vaak besproken is. Vaak wordt gezegd dat een coaxiale, digitale interlinks geen verschil maken: de data komt aan, dus het kan geen verschil maken. Net als bij streaming audio. Echter hebben we daar al gezien dat er wel degelijk een verschil is. Is dat ook bij coaxiale interlinks?Â
Deze ‘onderzoekstest’ is opgedeeld in twee delen: luisteren en meten. De metingen zijn gedaan op onze Wavecrest SIA 3000 signal integrity analyer. We hebben heel eenvoudig gewoon een loop tussen de kalibratie-klok en de ingang gemaakt. Eenvoudiger wordt het niet. Vervolgens hebben we dezelfde output – de klok kalibratie uitgang – ook verbonden met onze Rigol scope. Dit om de blokgolf beter te kunnen bekijken. Simpel… doeltreffend.
Wilt u meer weten over metingen en hoe u ze moet lezen? We hebben onlangs een complete training online gezet. U vindt deze bij de overige trainingen.
De luistertest is gedaan op ons referentiesysteem: De Pass Labs XP-12, X150.8, de TAD E2’s en kabels van Driade, Grimm, Van den Hul en YETI.

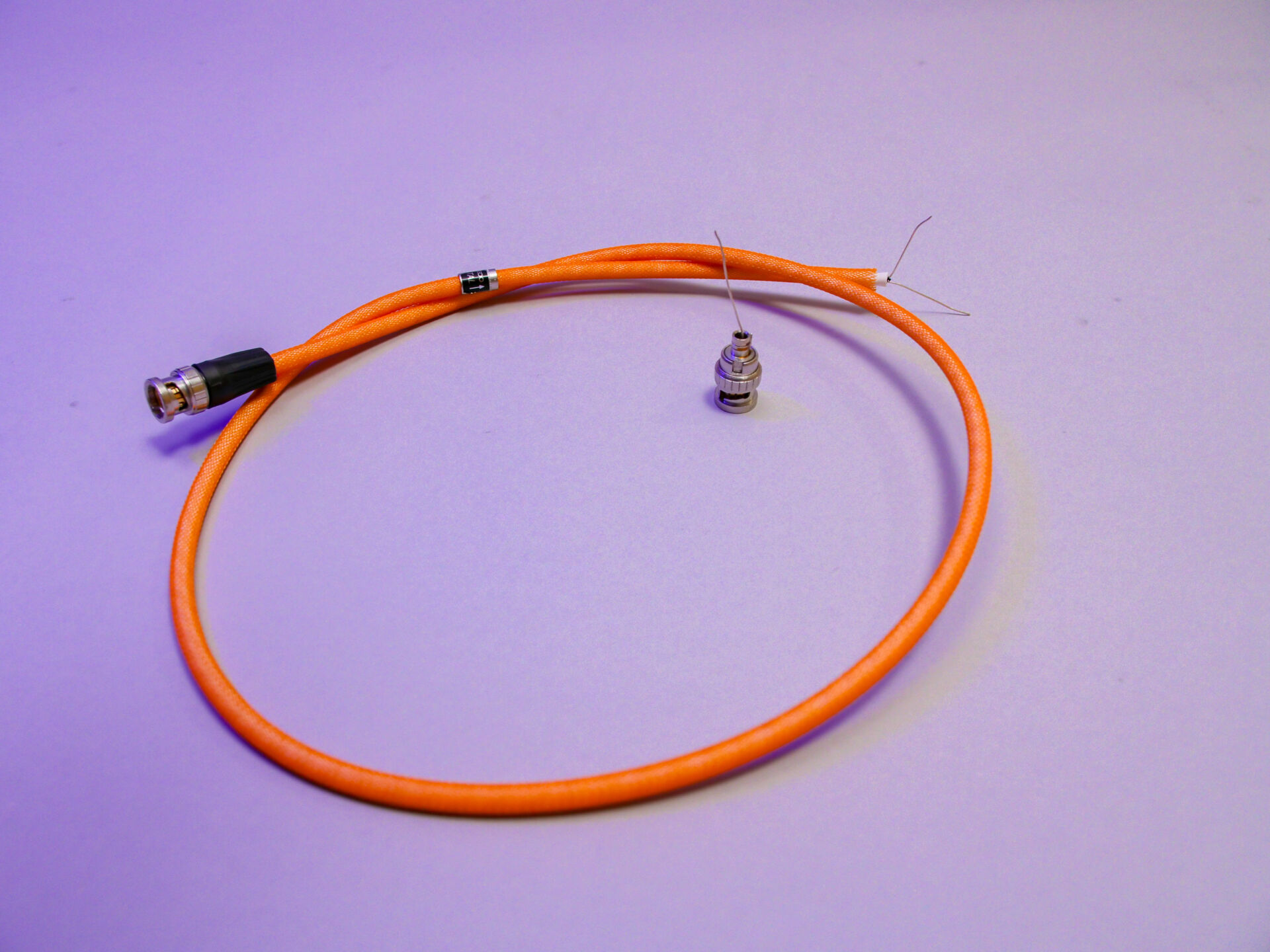

We hebben de kabels tussen de Mutec MC3+ USB en de Sonnet Pasithea converter gebruikt. Voor BNC hebben we een verloopje moeten gebruiken, aangezien de Sonnet geen BNC-ingang heeft. Dit kán een klein beetje invloed hebben. Maar dat geldt ook voor de metingen bij de kabels met RCA-connectoren.
Impedantie?
Wat ongelooflijk belangrijk is bij een digitale verbinding, is de karakteristieke impedantie van de kabel.
De karakteristieke impedantie kun je zien als een eigenschap van een transmissielijn; een chique woord voor een kabel of ander medium waarlangs elektromagnetische golven zich verspreiden.
De karakteristieke impedantie geeft de verhouding aan tussen elektrische en magnetische velden van een golf en wordt uitgedrukt in ohm (Z0 om precies te zijn). Het heeft invloed op signaaloverdracht en het afstemmen van impedanties in elektronische systemen. De karakteristieke impedantie wordt, net als andere eigenschappen bij een kabel, bepaald door de geometrie en de fysieke eigenschappen van de kabel.
Bij consumentenaudio is de afspraak voor Spdif een afsluitimpedantie van 75 Ohm. Dus zolang de digitale, coaxiale kabel een karakteristieke impedantie heeft van 75 Ohm, ontstaan er geen problemen. Binnen pro-audio zien we ook 50 Ohm bij bijvoorbeeld master-clocks of andere klokverbindingen.
Om dus nog een keer de link naar de kabels te leggen: de karakteristieke impedantie van een digitale coaxiale kabel moet passend zijn voor het systeem waarbinnen het gebruikt wordt. Anders treden er reflecties en vervormingen op.

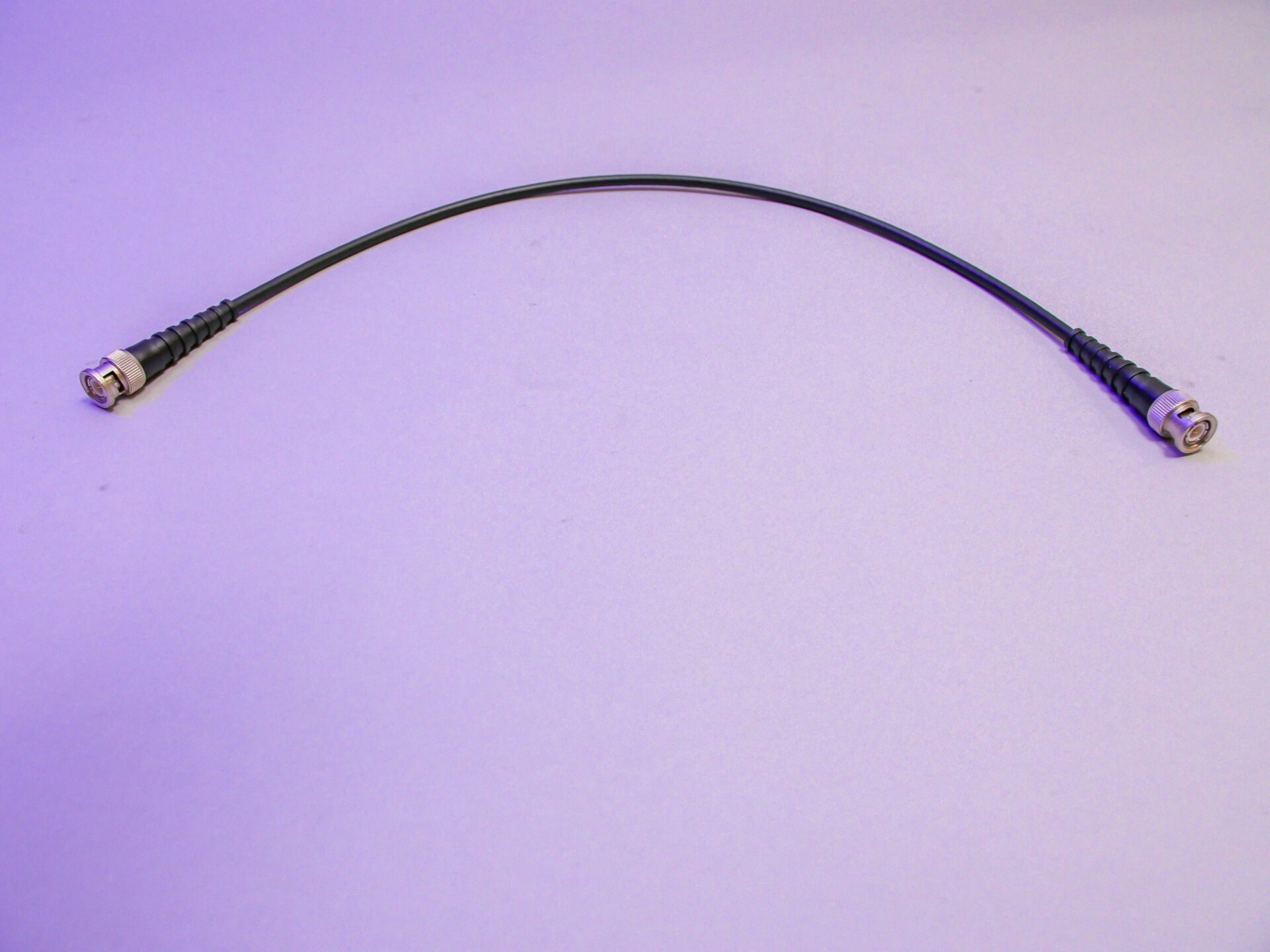

Bij BNC gaat dat matchen perfect. Bij RCA… niet. Dat is één van de grote problemen met coaxiale interlinks met RCA-pluggen. Het probleem zit dan niet in de kabel, maar in de connector. Nu zijn er connectoren die dicht in de buurt komen, echter perfect wordt het nooit. Helaas.
Om meer te weten te komen, kunt u de video hieronder zien. We praten daar onder andere over digitale coaxiale kabels, impedanties, jitter én meer…
Ik heb alles bekabeld met kabels van Audiomaat en kan hier niets dan lof over kwijt.
Voorheen waren al mijn kabels afgeschermd (o.a. Audioquest, Tellurium Q en dat gaf voor mijn gevoel een verstopt en schel geluid, dat was niet lekker luisteren.
Met de kabels van Audiomaat heb ik dat niet, wat ik wel heb is een open ruimtelijk geluid met genoeg detail en een inkijk in het audiobeeld alsof de artist voor me staat.
Mijn speakers zijn van ATC, versterking ook en de M-Way kabels passen daar goed bij.
Deze kabels zijn niet afgeschermd daarom klinkt het ook zo luchtig en easy.
Ik kan nu eindelijk eens relaxed luisteren.
Ieder zijn smaak en set-up! Veel luisterplezier!
Ik heb een ”NEDIS Digital Coax Audio Cable” van 10 meter liggen tussen mijn computer (high-end geluidskaart) en audio installatie, en het klinkt via deze kabel fantastisch. Prijs: €19
Heb nu mijn steamer op mijn dac aangesloten via BNC… Kan ook niet anders. Streamer heeft geen USB. Ja optical zou kunnen maar dat vind ik de slechtste aansluiting voor audio.
Ik heb nu een andere BNC kabel besteld van Tubulus van zliver. Hoop dat deze anders klinkt dan de pure koper BNC kabel van Atlas Mavros.
Het concept van digitale kabels die anders klinken is soms nog wat vreemd voor me. Al heeft USB mij al lang overtuigd dat dit wel zo is. Maar bij USB loopt er ook nogs eens spanning op de kabel. BNC denk ik niet.
Ik zou lekker eerst eens de Sommer kopen. Het gros van de ‘audiofiele’ bnc / spdif kabels is niet coaxiaal. Daar gaat het al mis.
Ik heb nog een Sommer liggen. Wel veel te lang. Ik ben toch gegaan voor Tubulus. Word geadverteerd als klok kabel. Ben benieuwd. Zal hem eens meten op OHM als dat zin heeft.. moet nog wel een paar weken wachten. Wachten… moeilijkste gedeelte van de hobby? 🙂
Hoi Jaap, welke verloopconnectie heb je gebruikt om de BNC aan de Sonnet te verbinden?
BNC naar rca. De verloopplugjes die we ook in metingen gebruiken.
Ok. Ik neem aan dat er ook nog kwaliteitsverschil in verlooppluggen zitten, maw: waarop te letten bij gebruik?
Daar zit zeker verschil in. We kopen meestal Hirschmann. Maar eerlijk gezegd hebben we hier niet veel onderzoek naar gedaan.
Ik heb zo’n 2 maanden geleden een coaxiale kabel gekocht van The Chord Company en wel van de Shawline serie en man, wat een verschil is dat met mijn oude goedkope kabeltje van Audioquest. Hij verbindt mijn Ambre met mijn Naim 272 en dat doet hij dus uitermate goed.
Nice! Weet je of het echt coaxiaal is?
Jaap
Goed werk1
Als kabelfabrikanten het al aandurven om rommel te verkopen als Audiomaat, dan vraag ik me af hoe het zit met de coax-aansluiting IN de bron, of IN de target.
Een coax heeft zoals de naam al aangeeft een ronde ‘buiten’-aansluiting EN een draad als centrale aansluiting. Beide hebben dezelfde denkbeeldige as, coax.
Het is zaak die buiten-aansluiting zo goed mogelijk te handhaven, tot aan de bron, die dan ook een effectieve bronweerstand moet hebben van 75 Ohm.
Bij de target idem, hier moet afgesloten worden met ook 75 Ohm.
groet Toon
Dank!
