Metingen en conclusie
Inhoud
We gaan heel eerlijk zijn: het is verschrikkelijk lastig om een goede meting te maken aan dit soort producten. Want: waar ga je kijken?
Wij hebben vooral gekeken naar óf en hoeveel ruis deze plugs onderdrukken. Dat hebben we gedaan op twee manieren: met de LISN (met en zonder de plug). En via de AC-generator door een stekkerblok daarop aan te sluiten en de QRT pluggen toe te voegen. Vervolgens meten we de ruis via een ‘step-down’ transformator die van 230V naar 12V gaat. Deze transformator sluiten we aan op de splitter die common-mode en differential mode splitst.

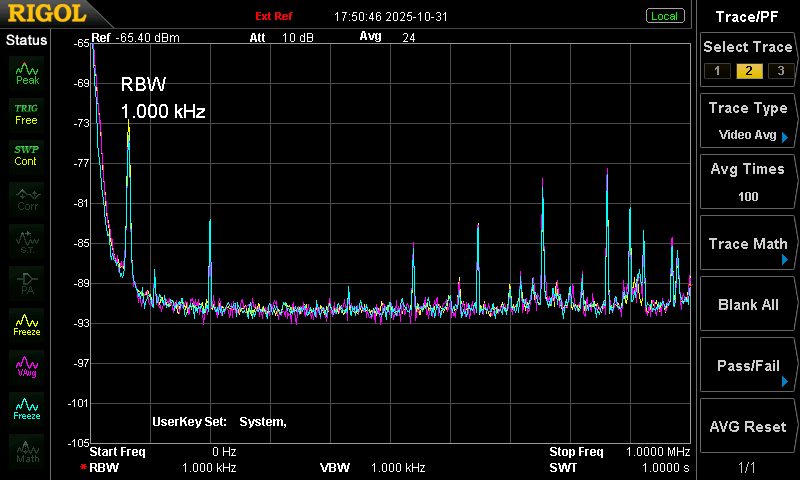

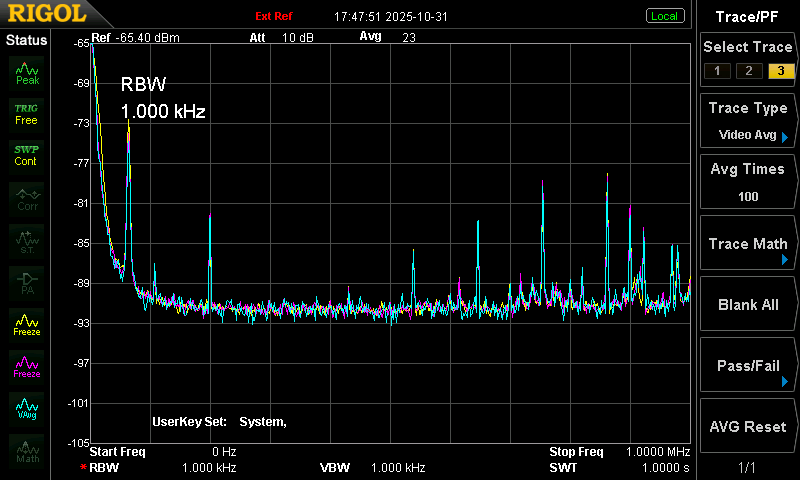

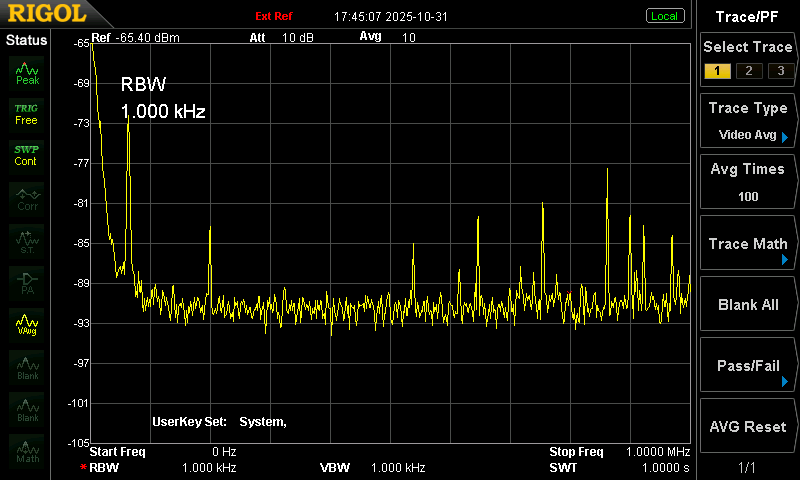

Alle metingen zijn gedaan op de Picoscope 5000-serie en de Rigol Spectrum analyzer.

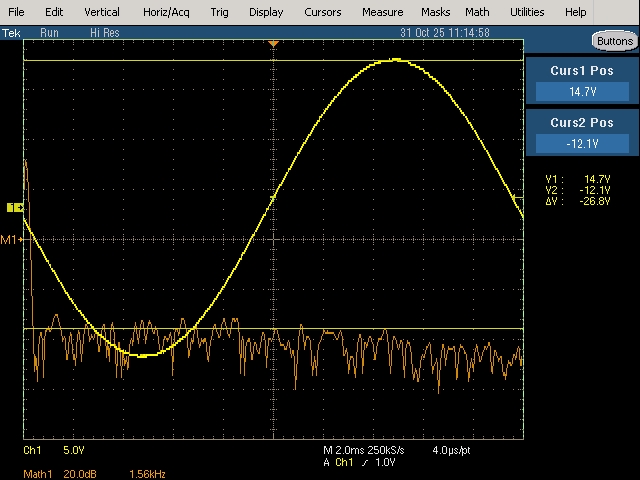

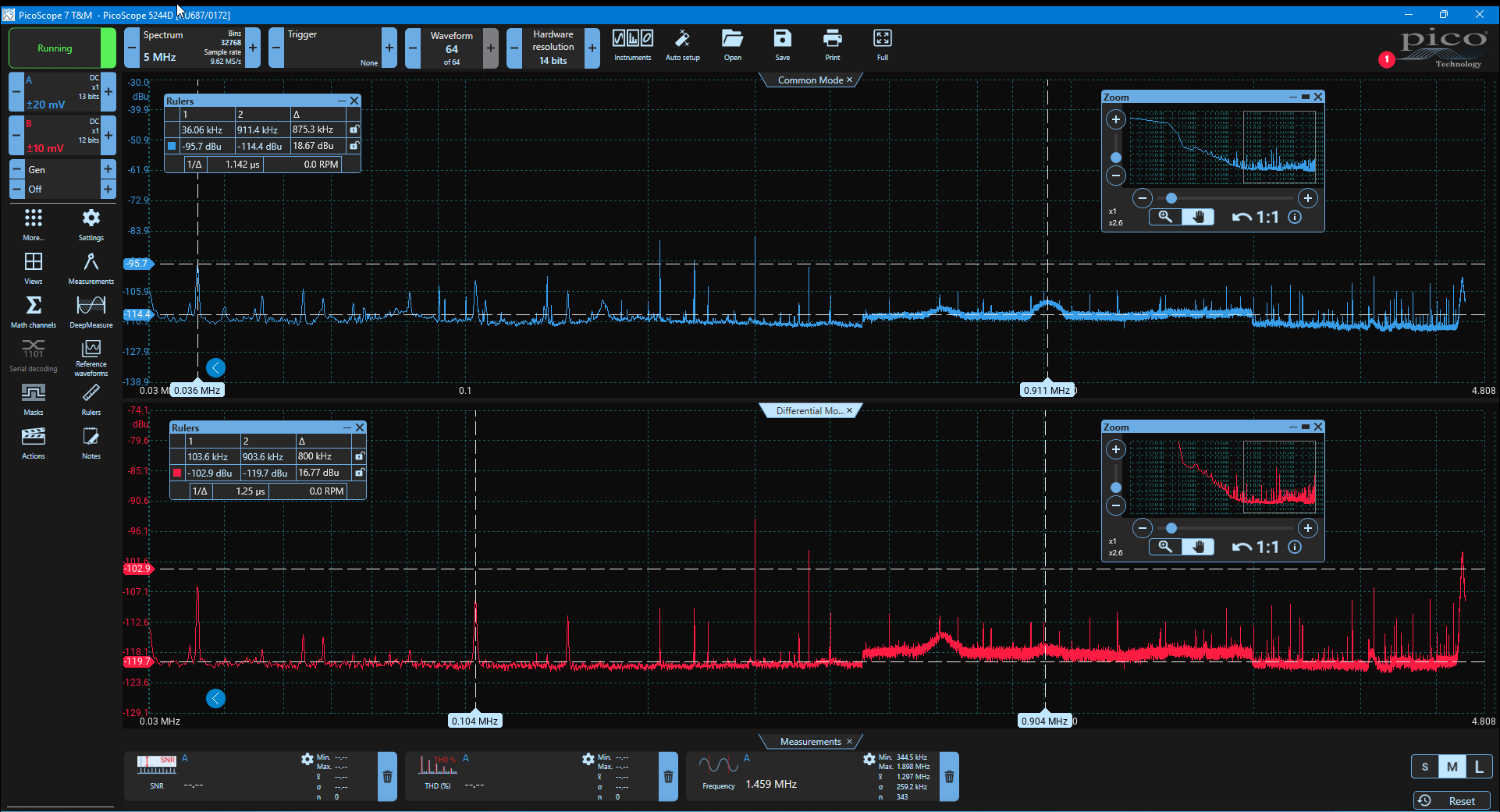

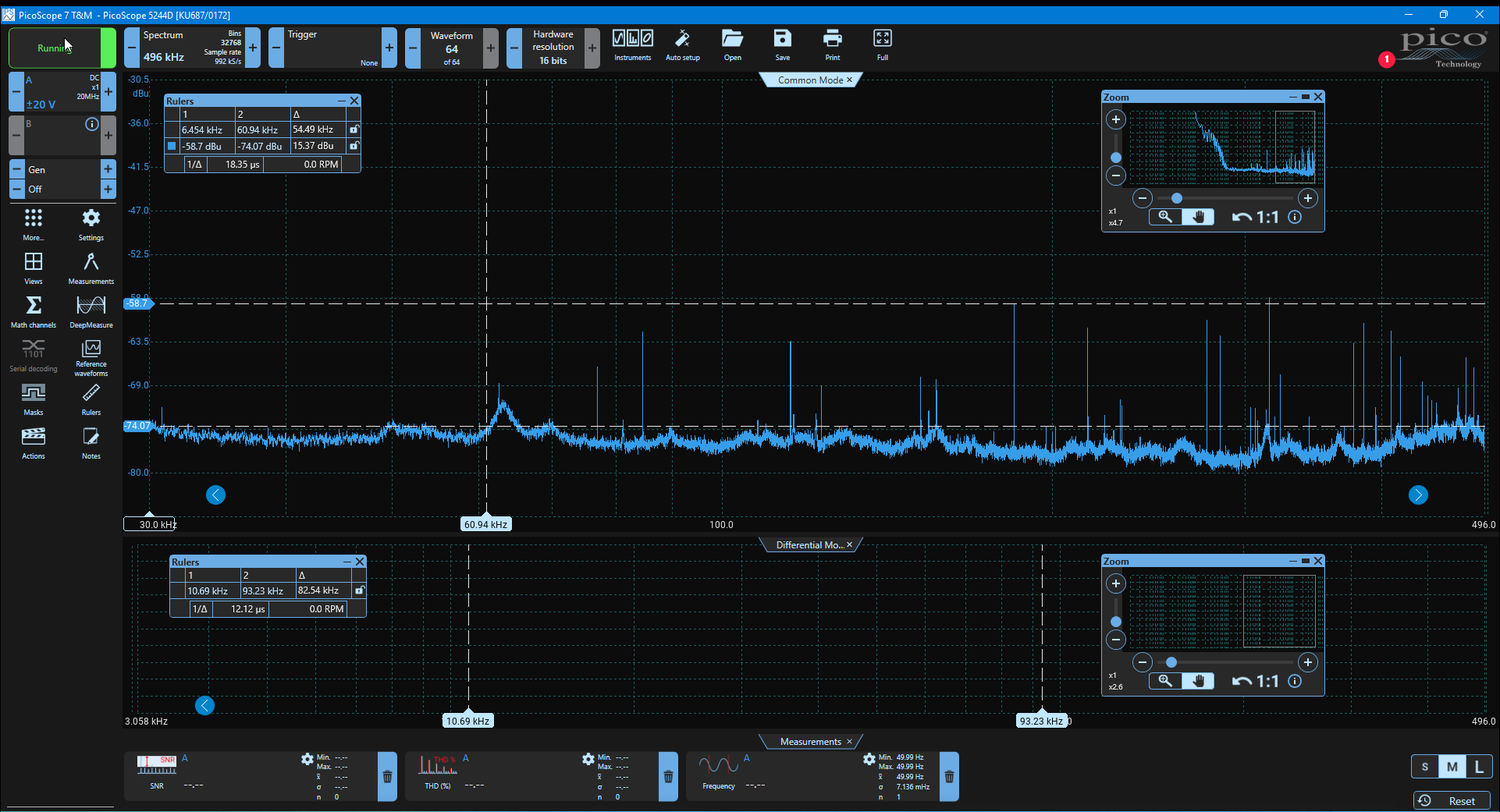

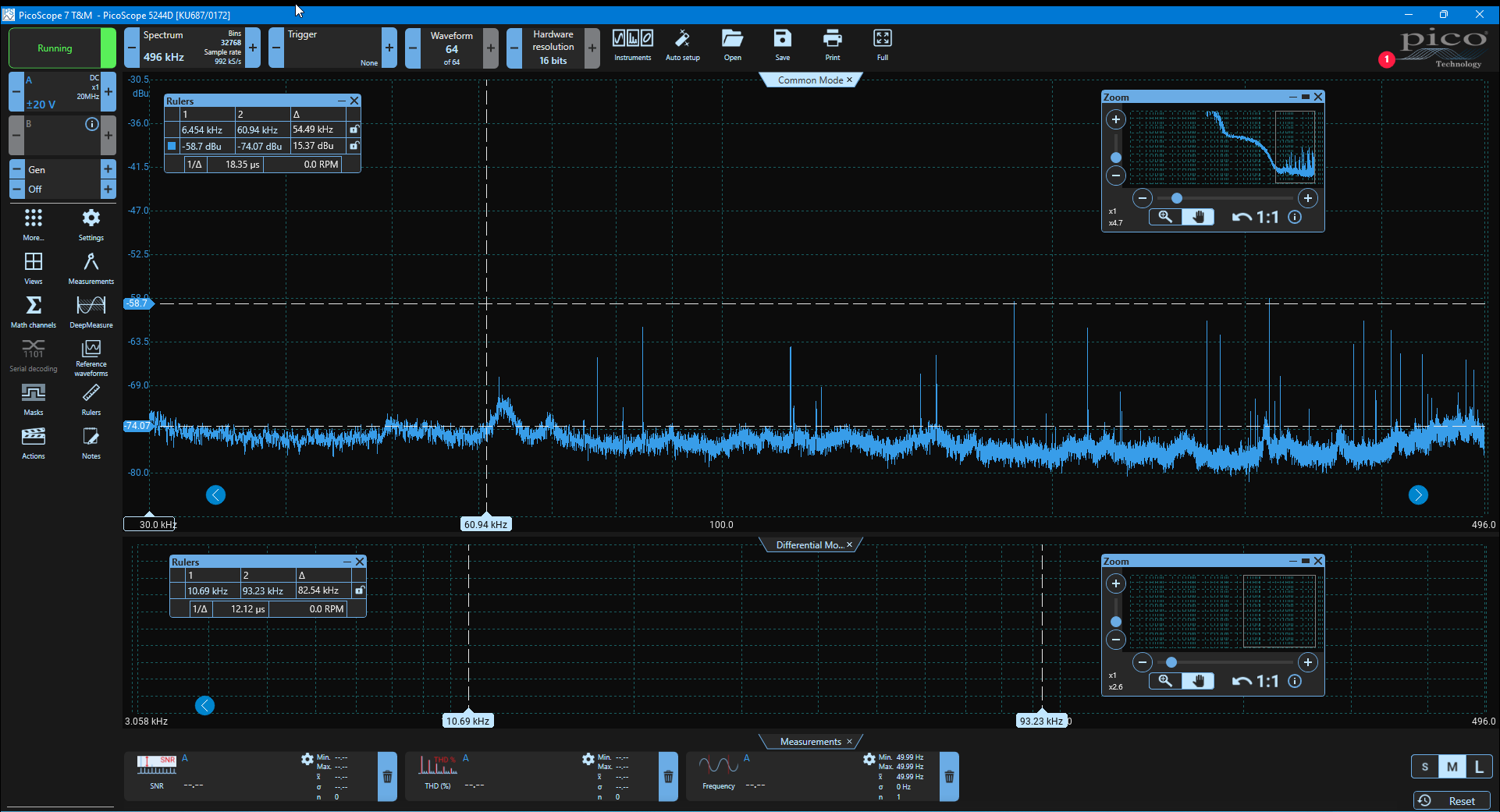

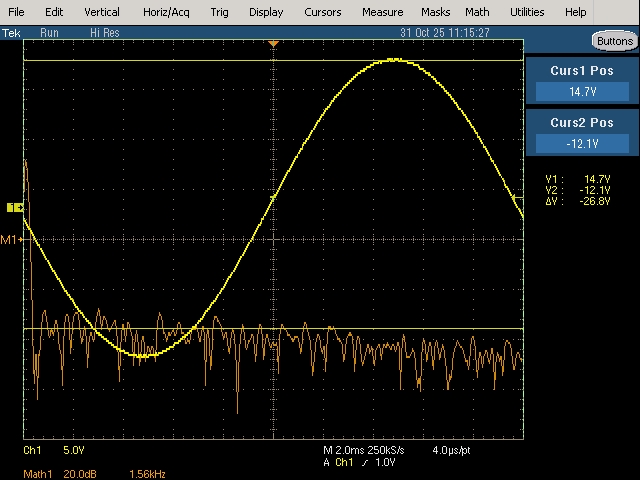

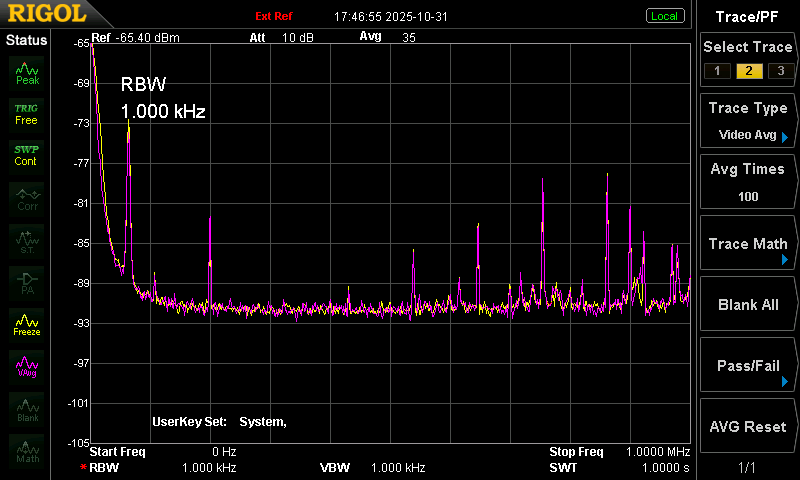

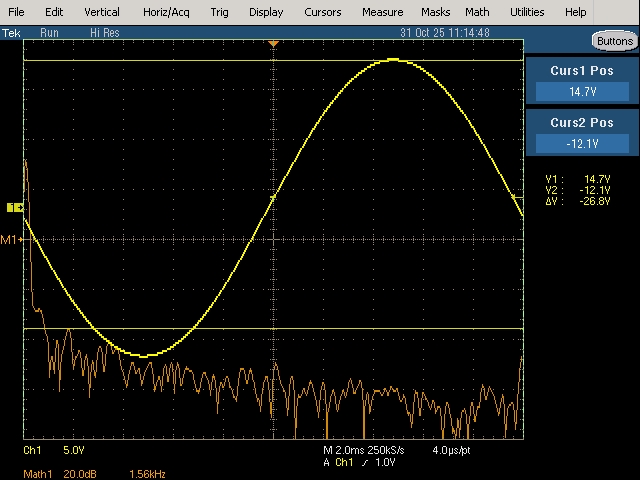

Baseline – geen pluggen

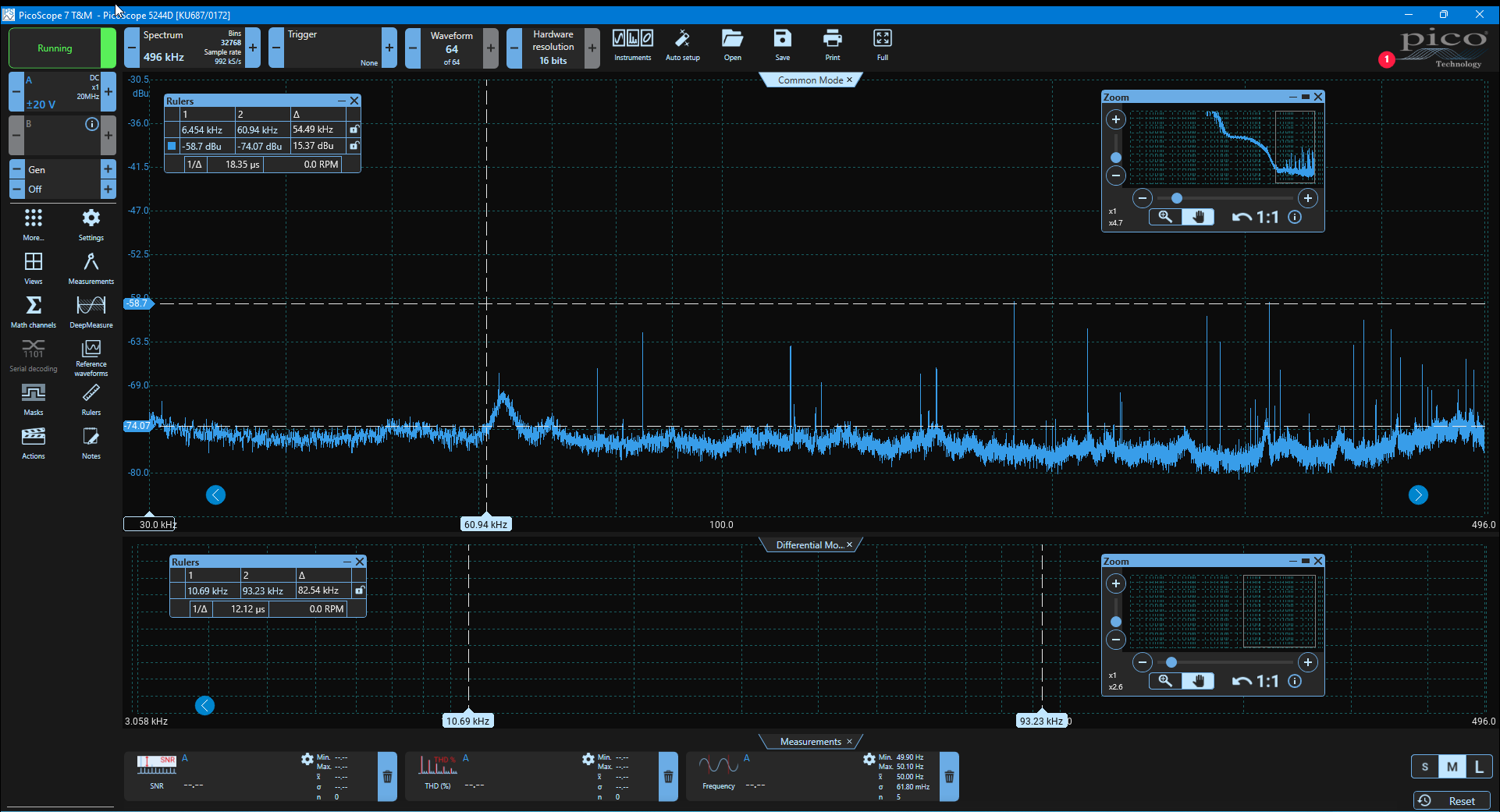

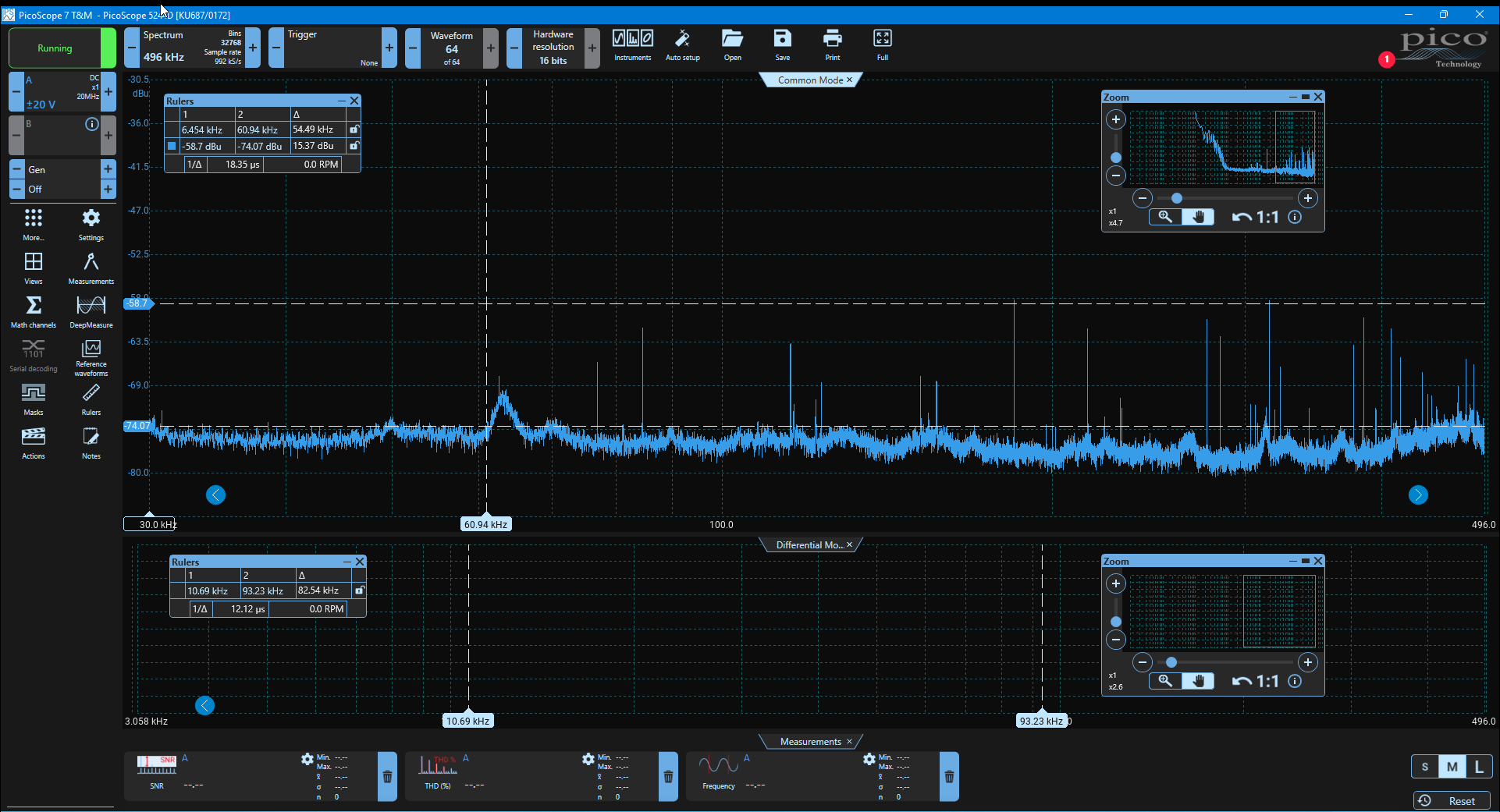

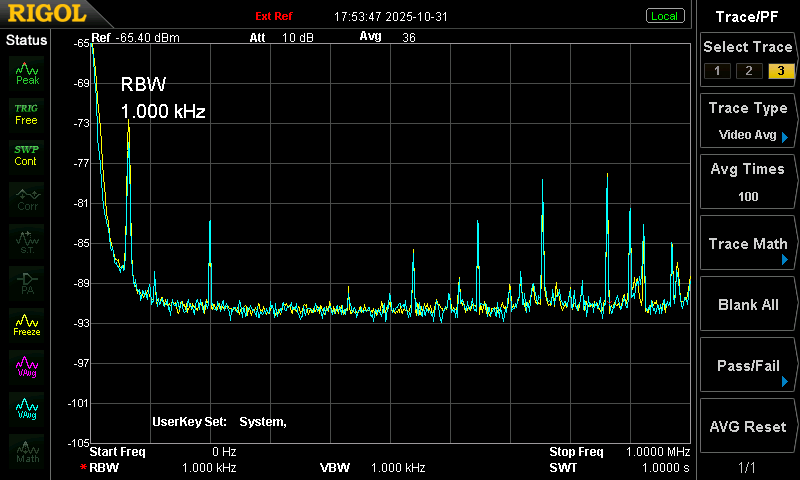

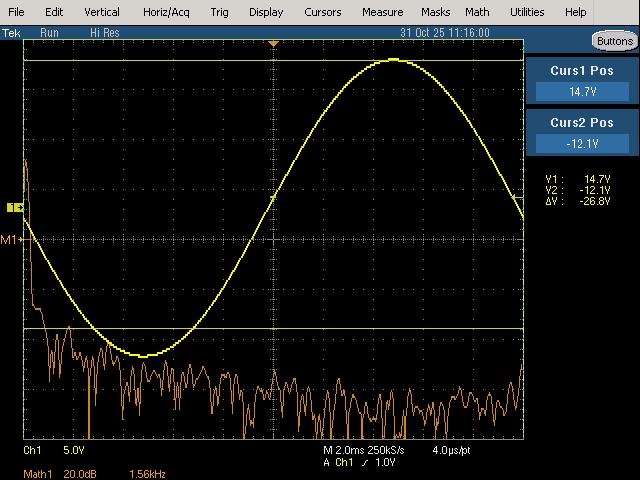

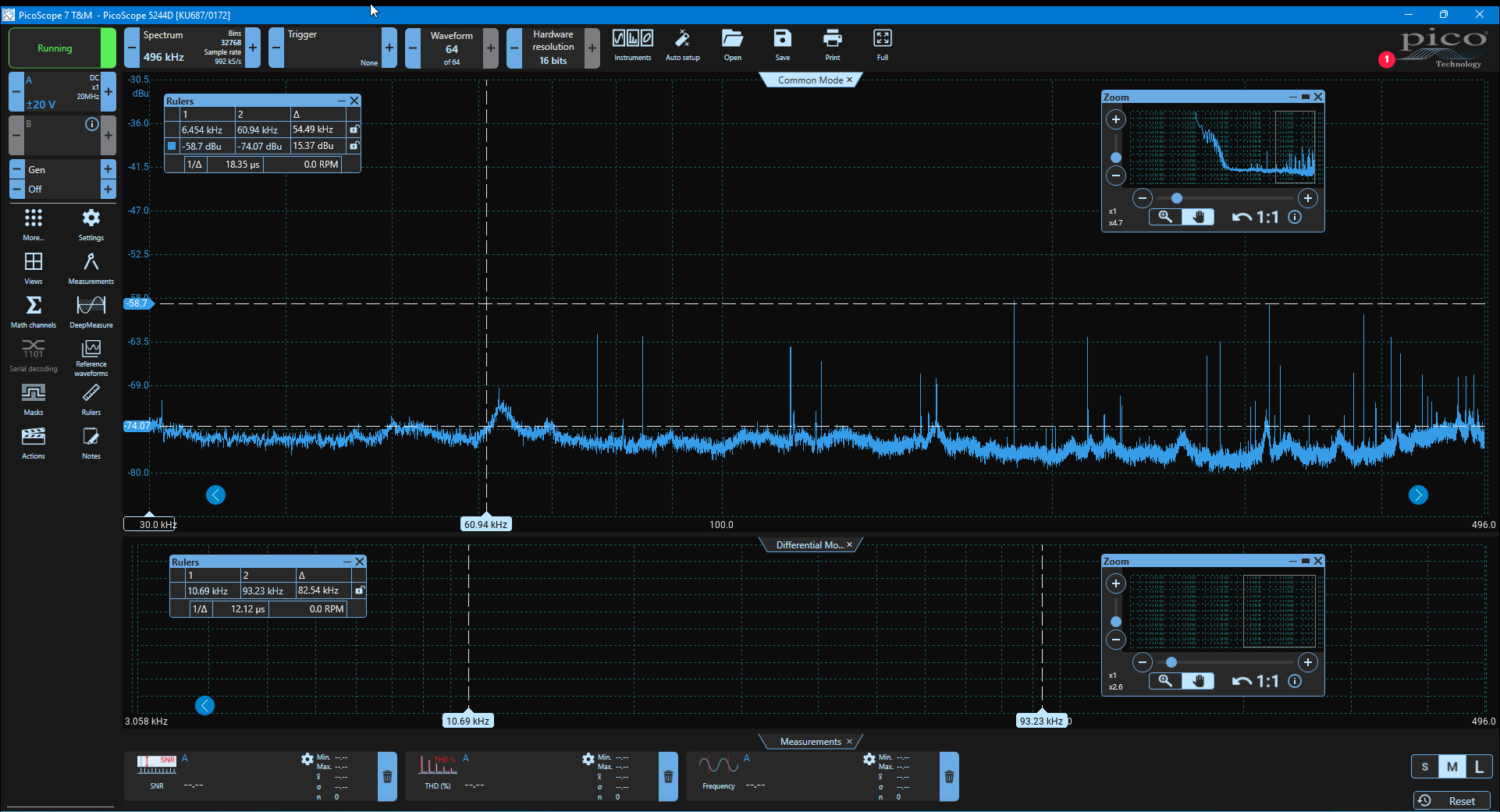

Qsine noise metingen

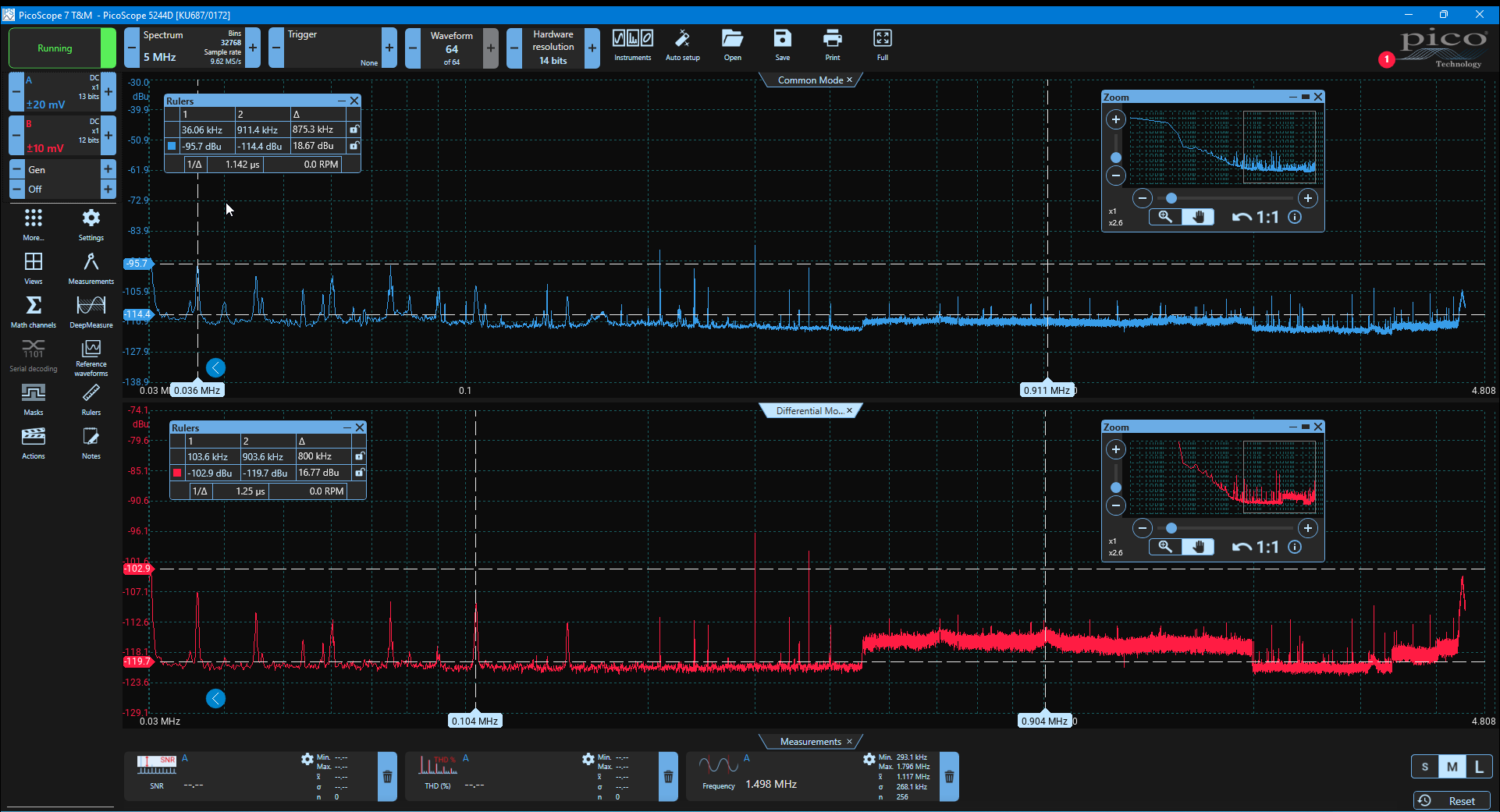

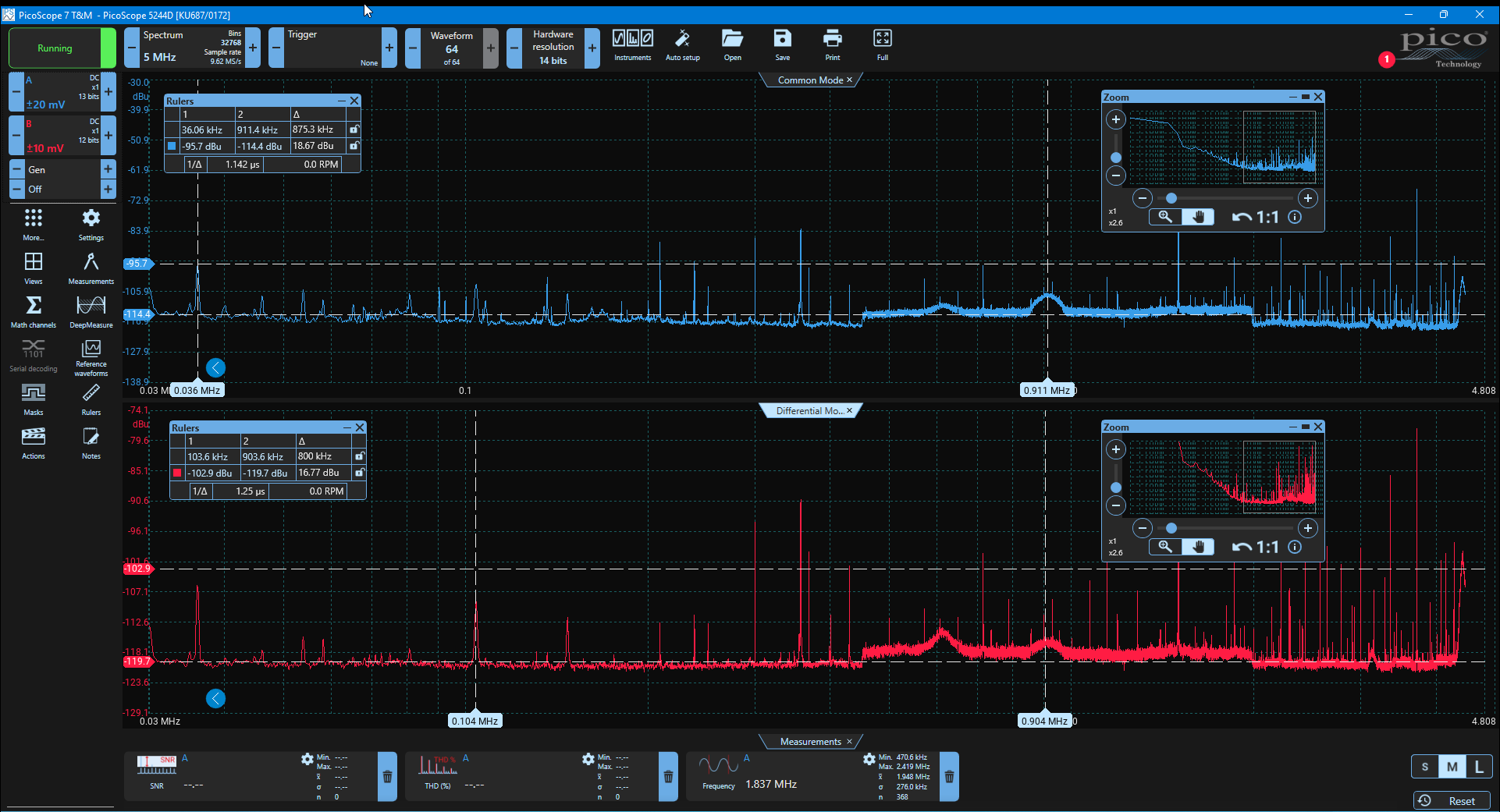

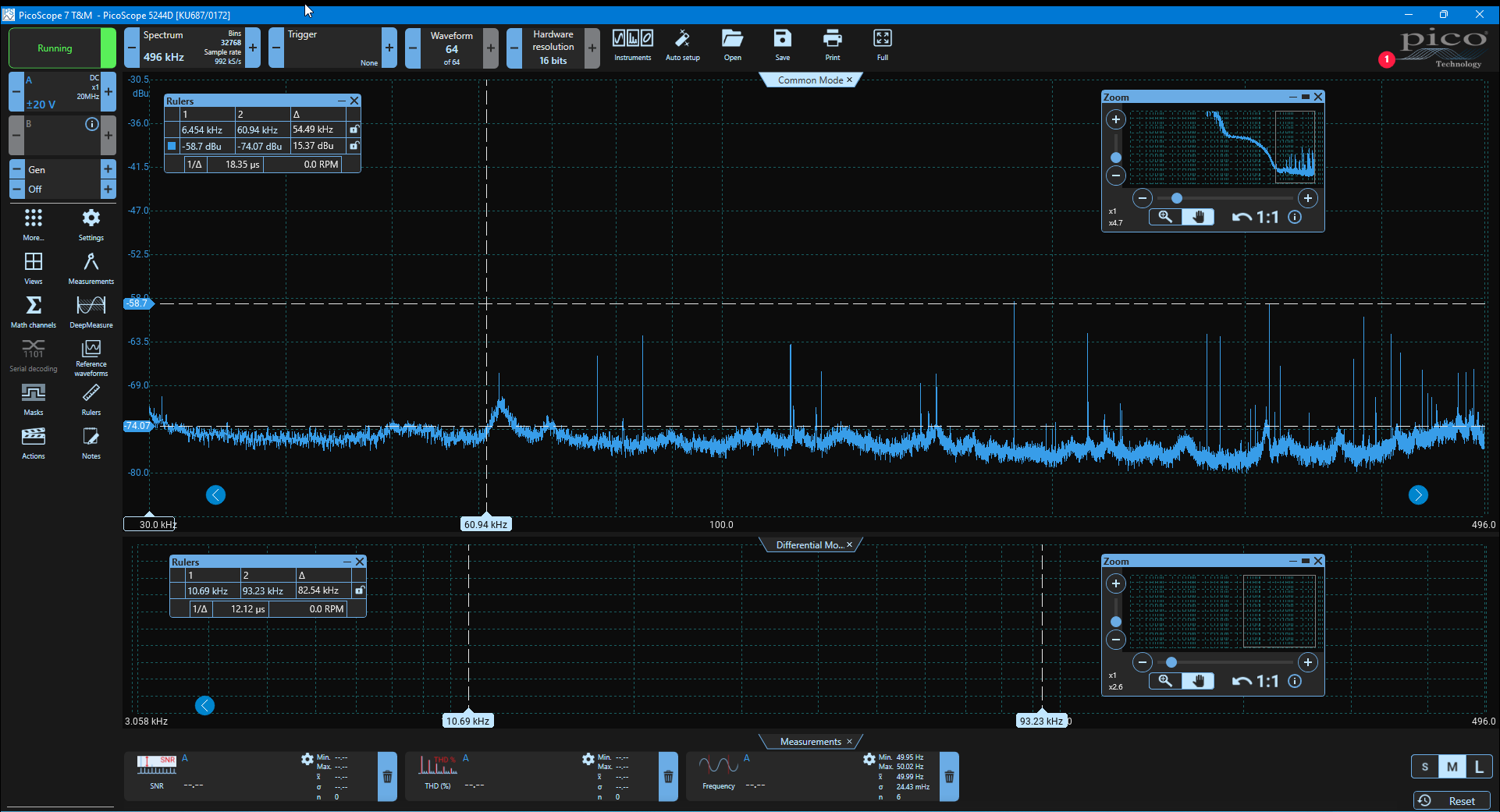

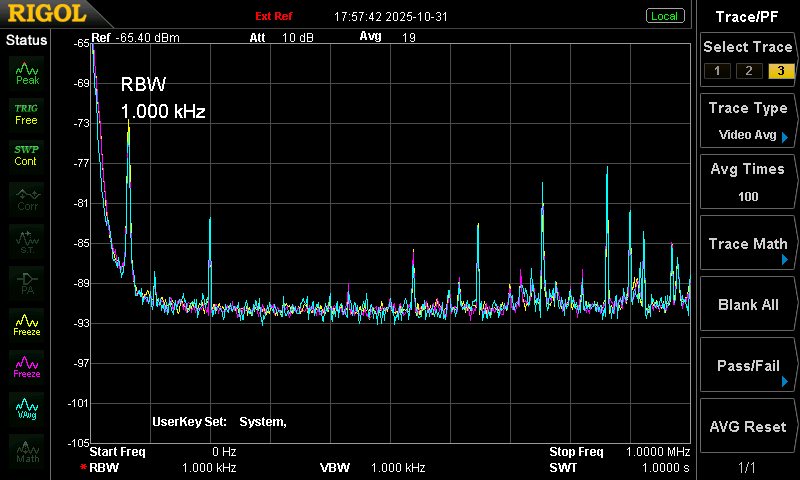

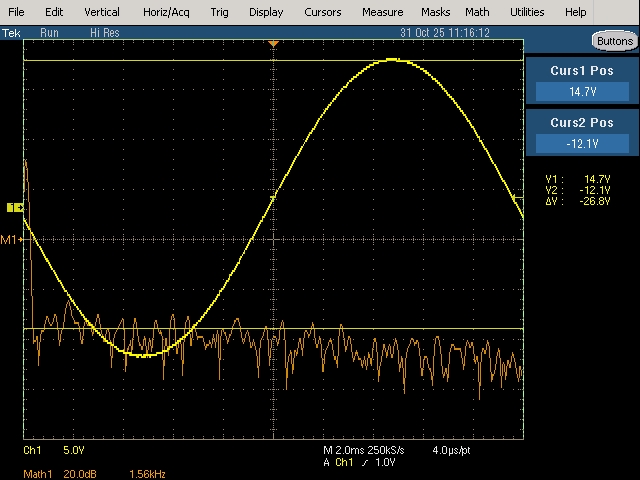

Qwave noise metingen

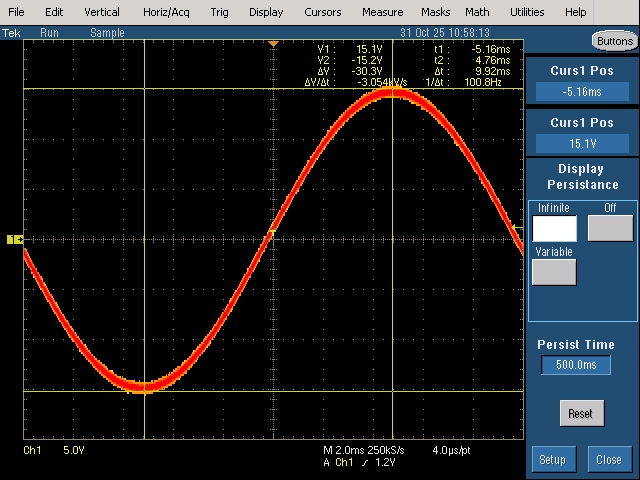

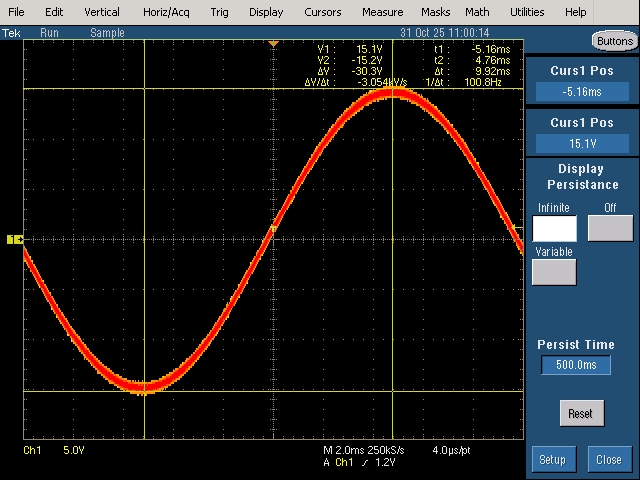

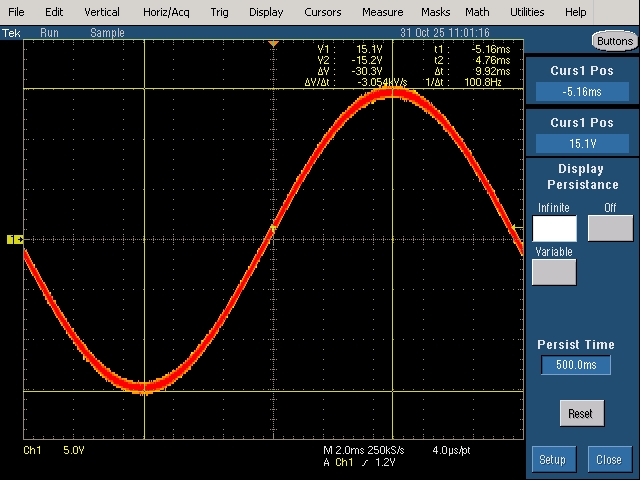

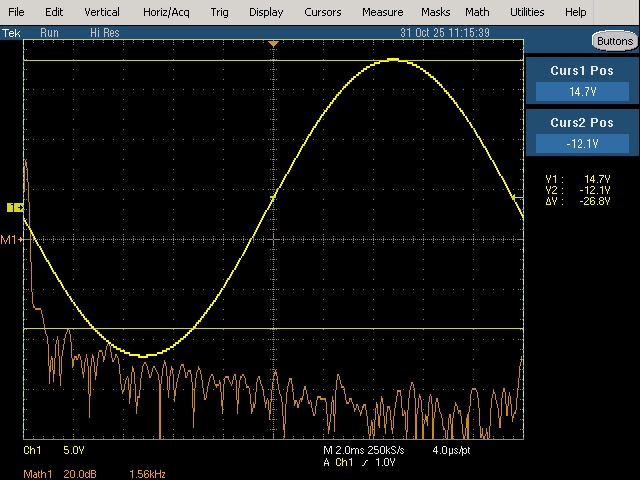

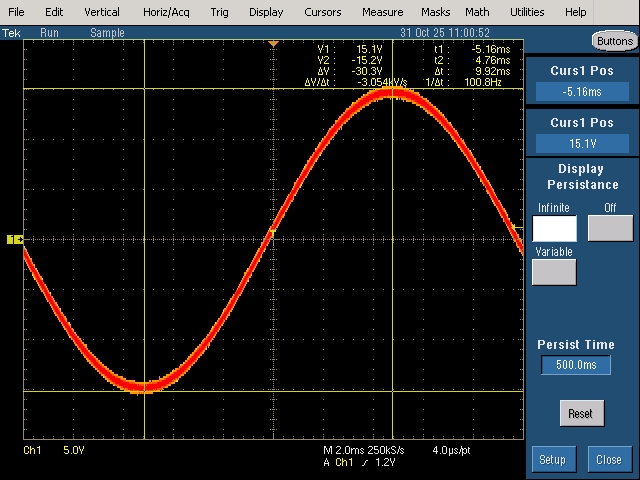

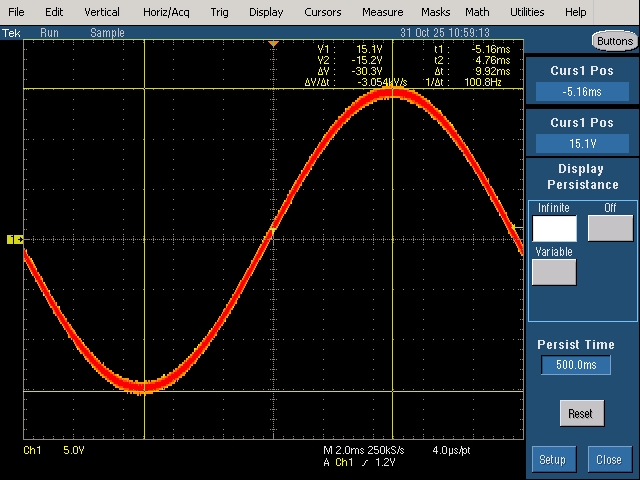

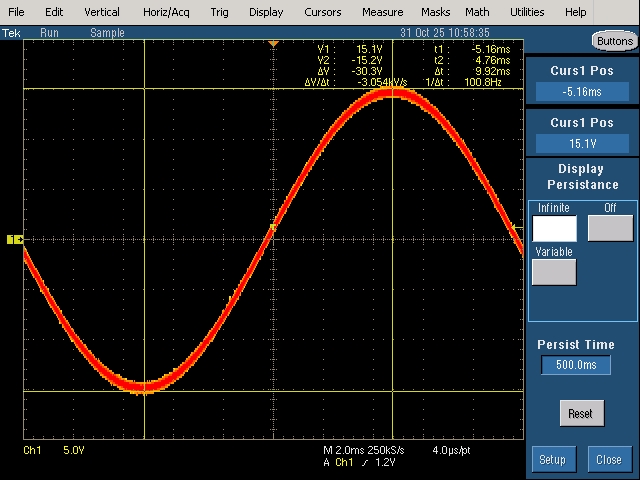

Persistence-metingen
Fijn: al die plaatjes. De vraag is zijn er verschillen? Nou… ja. Maar wel héél subtiel. Een ‘gewoon’ filter laat overduidelijk meer zien. Denk aan een Isotek Titan of een Yeti scheidingstrafo. En die apparaten zijn ook bijzonder hoorbaar in een systeem, wat niet gek is: een hifisysteem moduleert energie. En die energie moet ergens vandaan komen.
Bij deze QRT pluggen gebeurt er overduidelijk iets anders. Want echt meetbaar met een scope en spectrum analyzer is het niet. Tenminste: niet overtuigend. En toch is het wel hoorbaar als we ze gebruiken. Maf… En wederom het bewijs dat niet alles meetbaar is… Tenminste: nog niet.
