Intern ziet de BDA-3 er zeer verzorgd uit. De behuizingdelen zijn op de raakvlakken blank gelaten waardoor er een optimaal contact ontstaat om een kooi van Faraday te creëren. Hierdoor blijven de interne componenten verstoken van interferenties van buitenaf. Denk aan hoogfrequente signalen als Wi-Fi, DECT en GSM; voor het oog en oor onzichtbaar, maar desondanks enorme ethervervuilers.

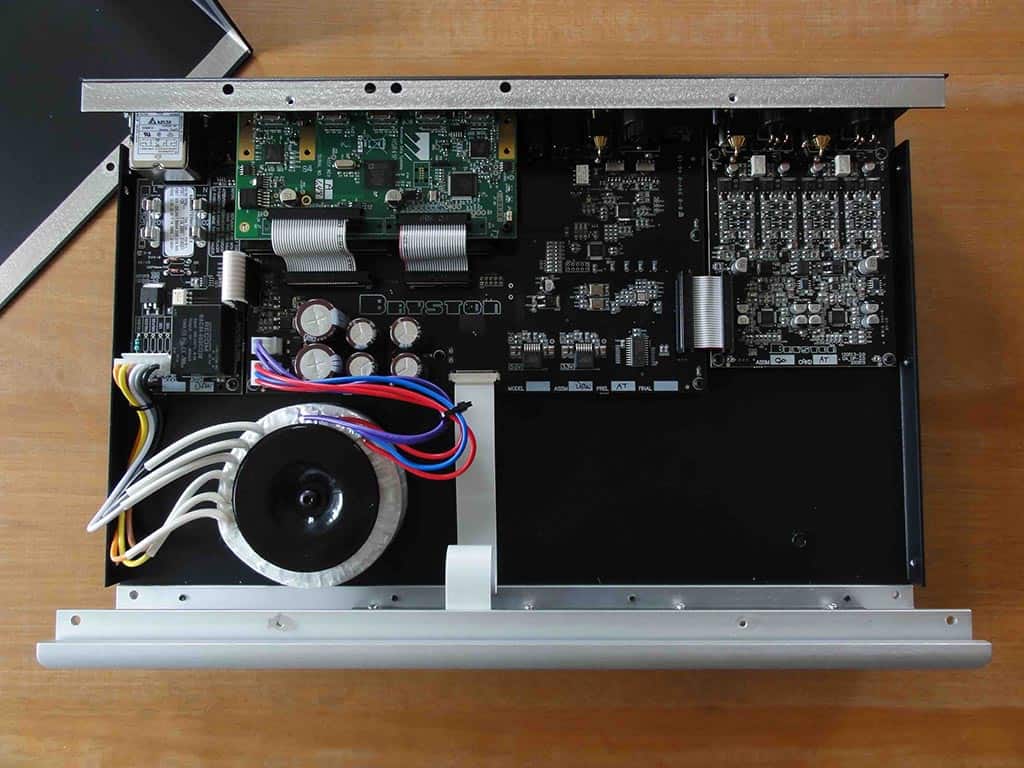

De BDA-3 is modulair opgebouwd. De netspanning wordt met een netspanningsfilter ontdaan van de grootste netvervuiling. De interne voeding wordt verzorgd door een zware ringkerntransformator met gescheiden secondaire windingen voor de verschillende interne circuits. Gevoelsmatig hadden drie separate voedingen in deze prijsklasse niet misstaan, maar dit is meer een optisch gemis. Deze ringkerntransformator is voorzien van meerdere primaire windingen zodat deze door het verzetten van een jumper op het voedingsboard is in te stellen op een andere netspanning. Indien u onverhoopt naar een ander continent mocht verhuizen, dan heeft u in elk geval een zorg minder; de familie mag best protesteren, maar de muziek gaat hoe dan ook mee.

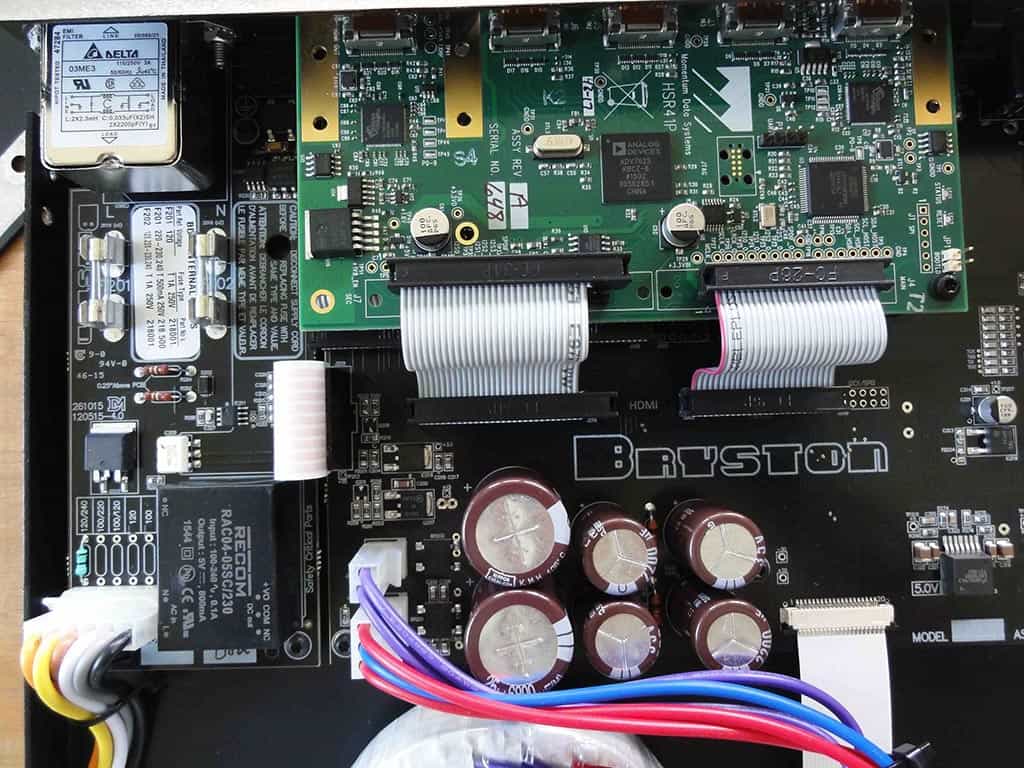

De voeding wordt op het mainboard keurig, voor elk circuit afzonderlijk, afgevlakt. Op dit mainboard, dat tevens dienstdoet als inputboard voor digitale en logic signalen, worden modulair het USB-board, control-unit, HDMI-board (van Momentum Data Systems) en DAC aangesloten. Enerzijds worden de verschillende disciplines fysiek van elkaar gescheiden hetgeen klankmatig voordelen biedt en service aan de BDA-3 een stuk eenvoudiger (lees goedkoper en sneller) maakt.

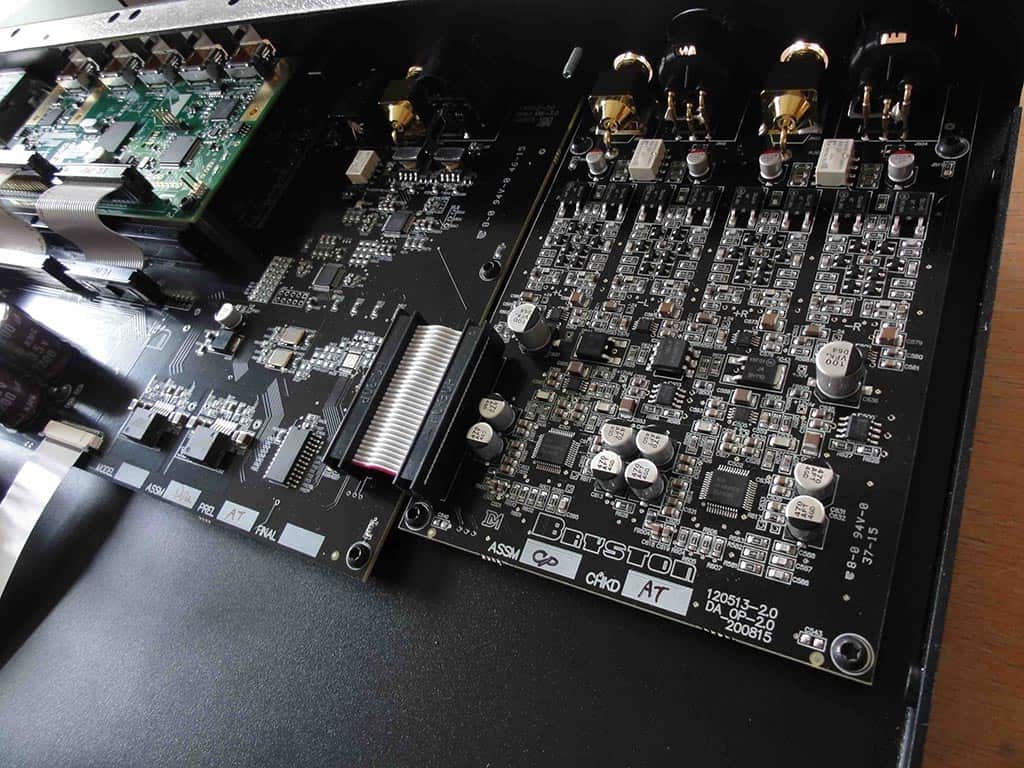

De print van de digitaal analoog omzetter is optisch mooi en symmetrisch ontworpen. Het RCA en XLR uitgangssignaal wordt gemute met relais in plaats van klankmatig inferieure transistors. In deze prijsklasse hadden we ook niets anders verwacht. De klasse-A uitgangsstage is volledig gebalanceerd opgebouwd met discrete SMD componenten. Dit heeft klankmatig een groot voordeel ten opzichte van opamps en we zien gelukkig dat steeds meer kwaliteitsmerken vandaag de dag kiezen voor discrete outputstages.

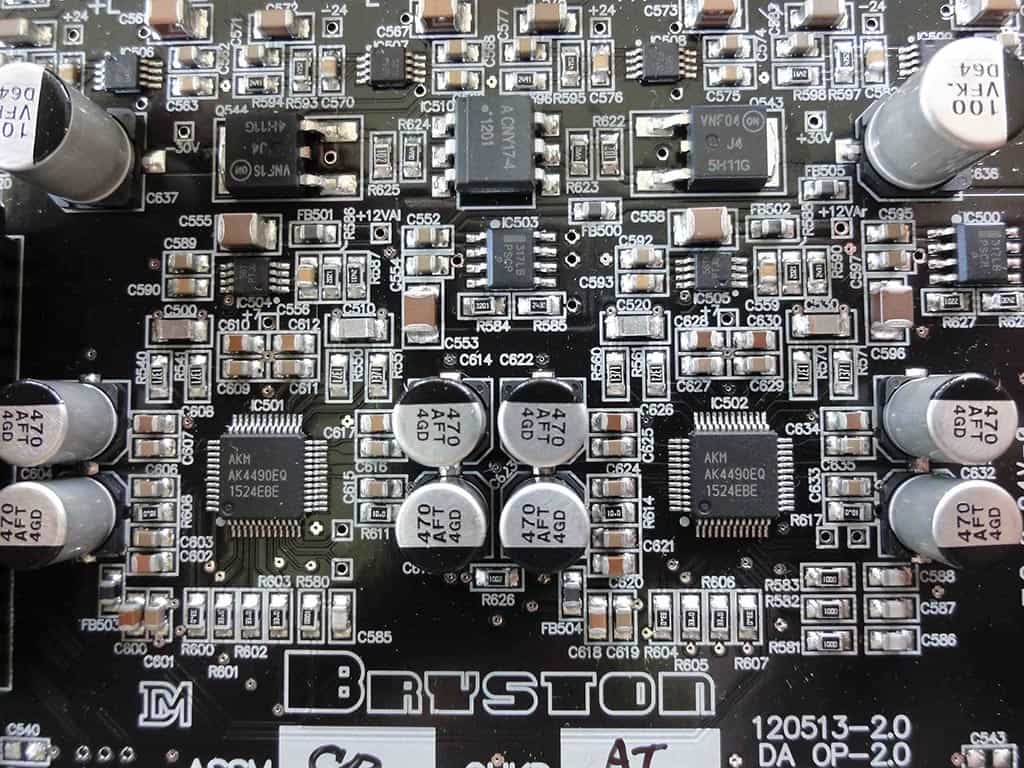

Alle inkomende signalen worden galvanisch gescheiden om mogelijke aardlussen te elimineren. Extern geklokte PCM streams worden ontdaan van het kloksignaal en worden opnieuw door de BDA-3 geklokt. Hierdoor wordt jitter, evenals bij asynchrone USB poorten, geminimaliseerd. De omzetting van digitaal naar analoog is bit-perfect en wordt voor het linker en rechter kanaal afzonderlijk verzorgd door twee erg fraaie 32-bit AK4490EQ premium DAC’s van Asahi Kasei Microdevices. Ook wel de ‘wonder dac’ genoemd.
Door gebruik te maken van twee dacs wordt een optimale kanaalscheiding bereikt. Voor PCM omzetting hebben deze dual-mono balanced DAC’s een bandbreedte tot 768kHz en voor DSD tot zelfs 11.2 MHz (DSD-256); niet gering en een flinke upgrade ten opzichte van de BDA-1 en 2. Dezelfde Asahi Kasei Microdevices DAC’s worden overigens door diverse high-end fabrikanten geadopteerd. Deze AK4490EQ wordt bijvoorbeeld ook door Hegel gebruikt in haar veel duurdere HD30 DAC.
| PCM | DSD | ||||
| 24bit / 96kHz | 24bit / 192 kHz | 32bit / 384kHz | DSD-64 | DSD-256 | |
| Toslink | Ja | Nee | Nee | Nee | Nee |
| RCA | Ja | Ja | Nee | Nee | Nee |
| BNC | Ja | Ja | Nee | Nee | Nee |
| XLR | Ja | Ja | Nee | Nee | Nee |
| HDMI | Ja | Ja | Nee | Ja | Nee |
| USB | Ja | Ja | Ja | Ja | Ja |
