We hebben de Jcat Optimo S ATX gemeten op onze Prism dScope III. We hebben op de 12 volt lijn een variabele weestand aangesloten om zo tot een bepaalde belasting te komen: 0,5 watt, 1 watt en 2 watt (6, 12 en 24 Ohm).

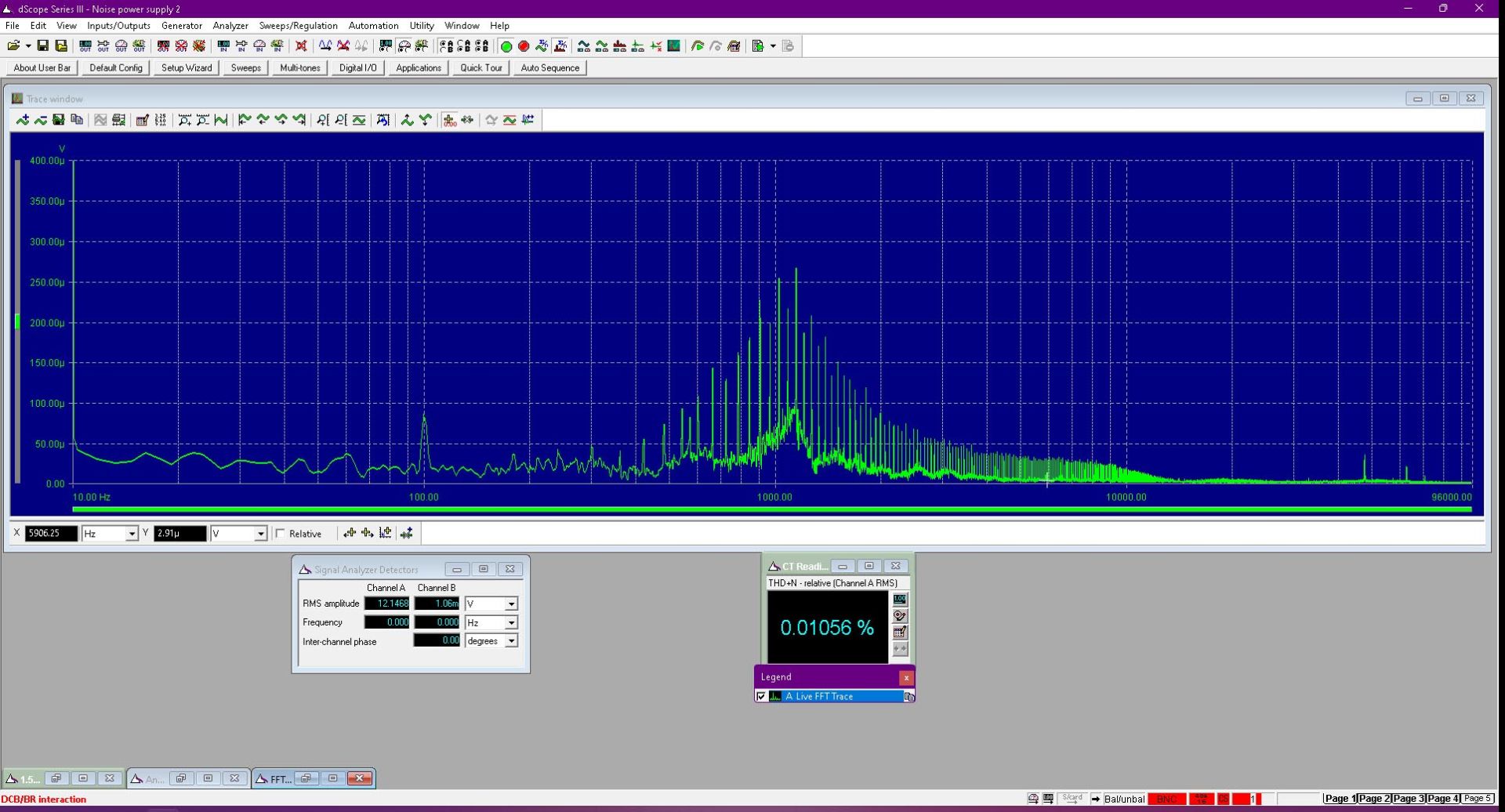

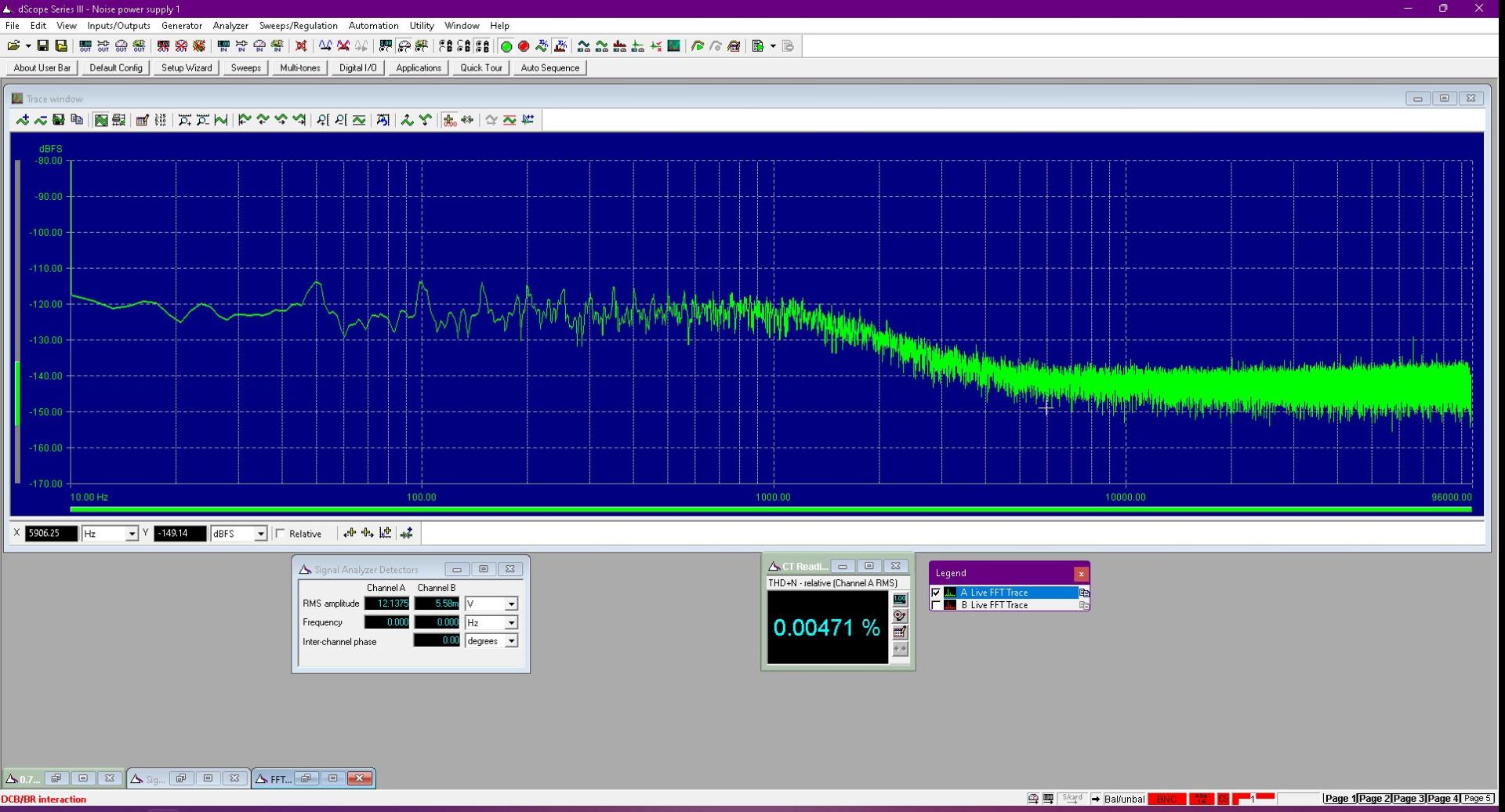

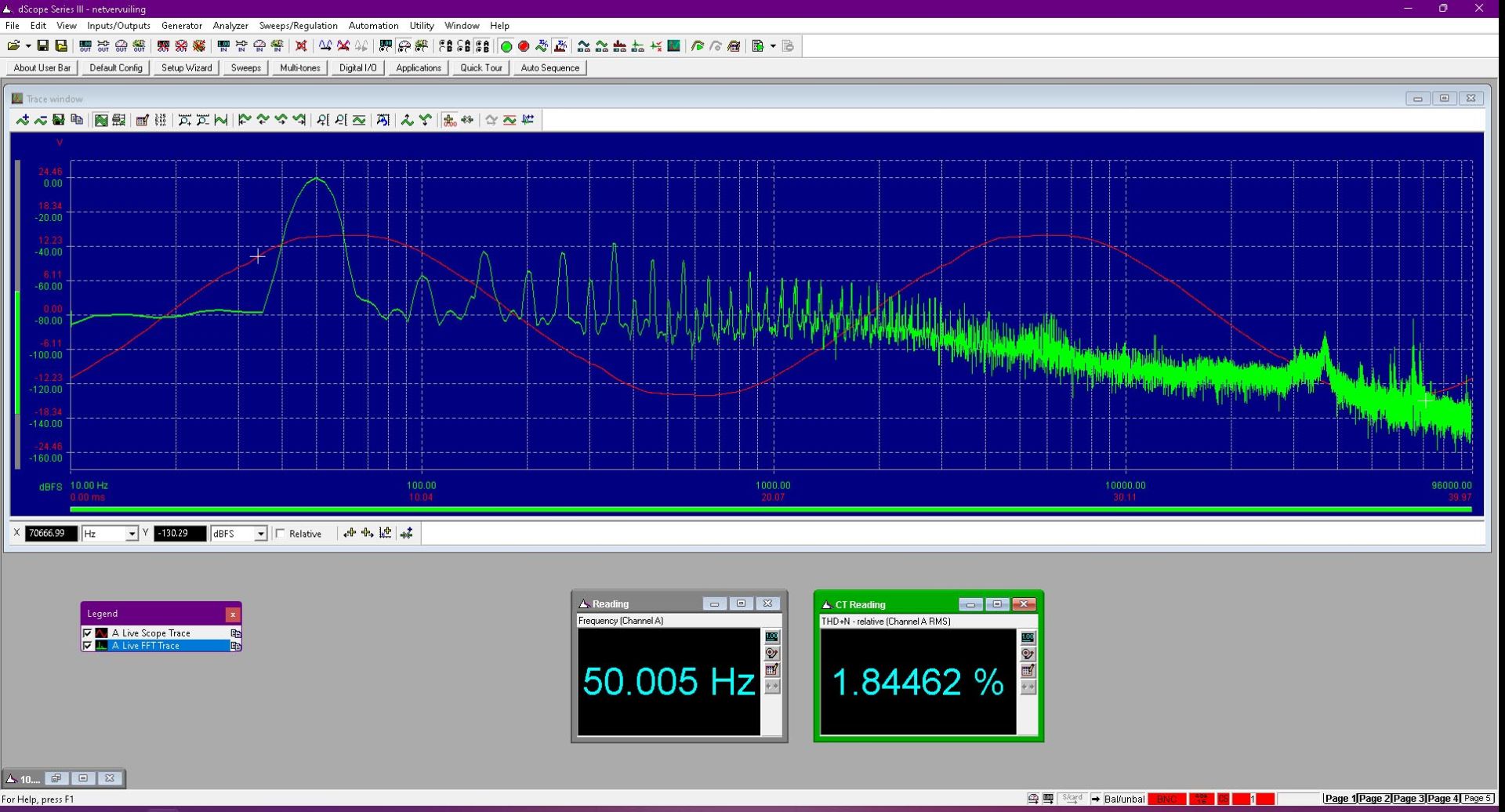

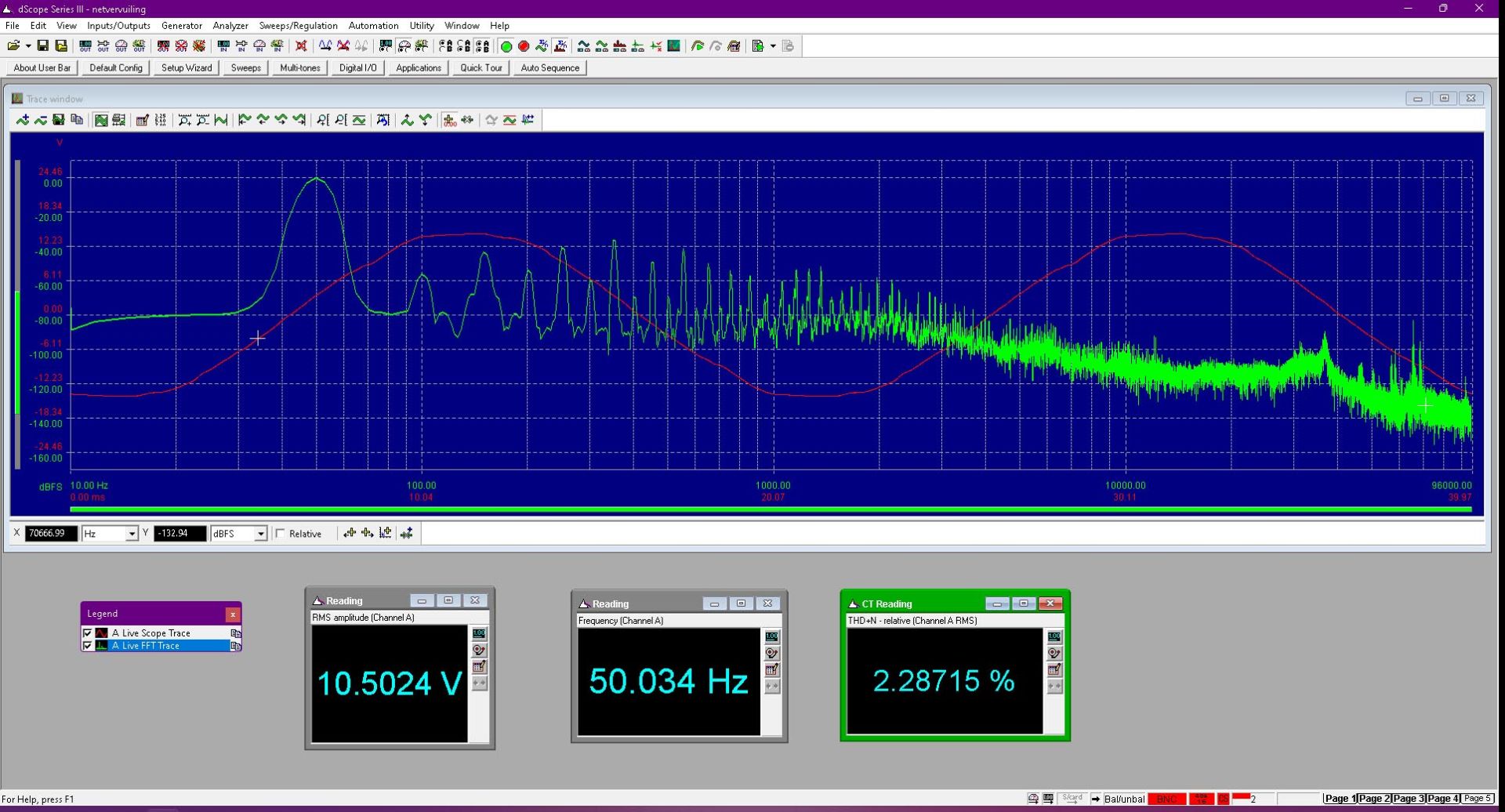

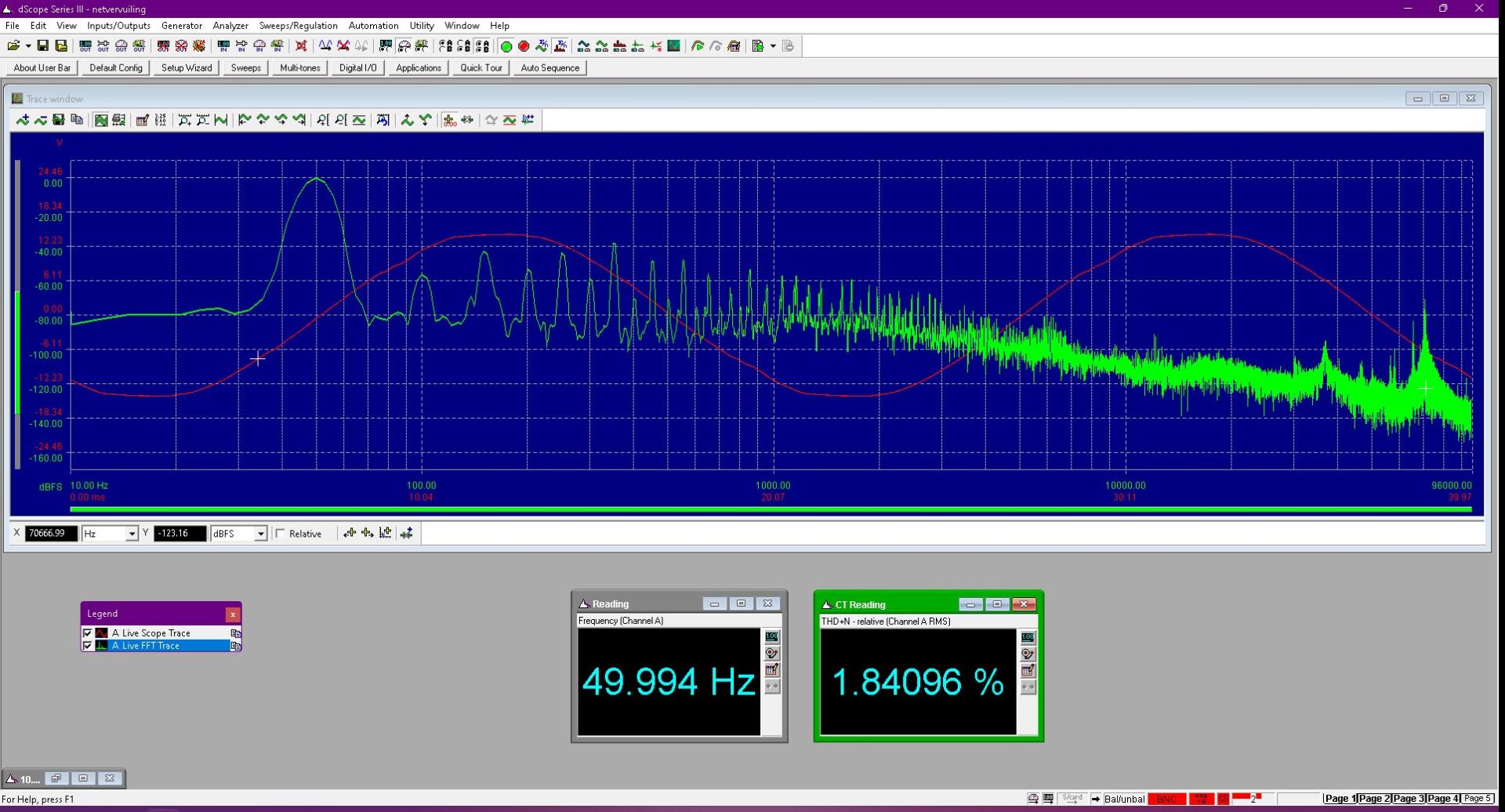

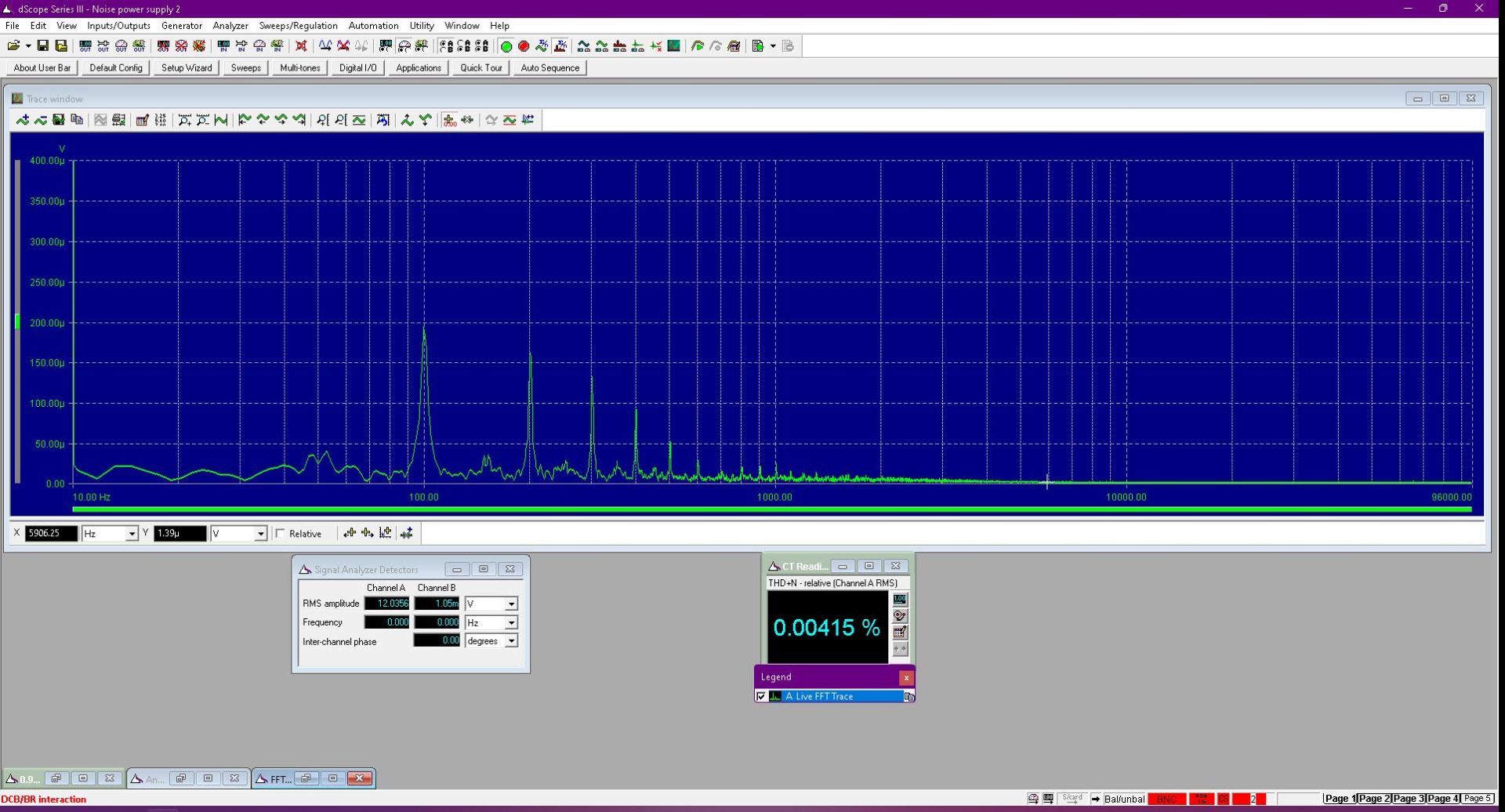

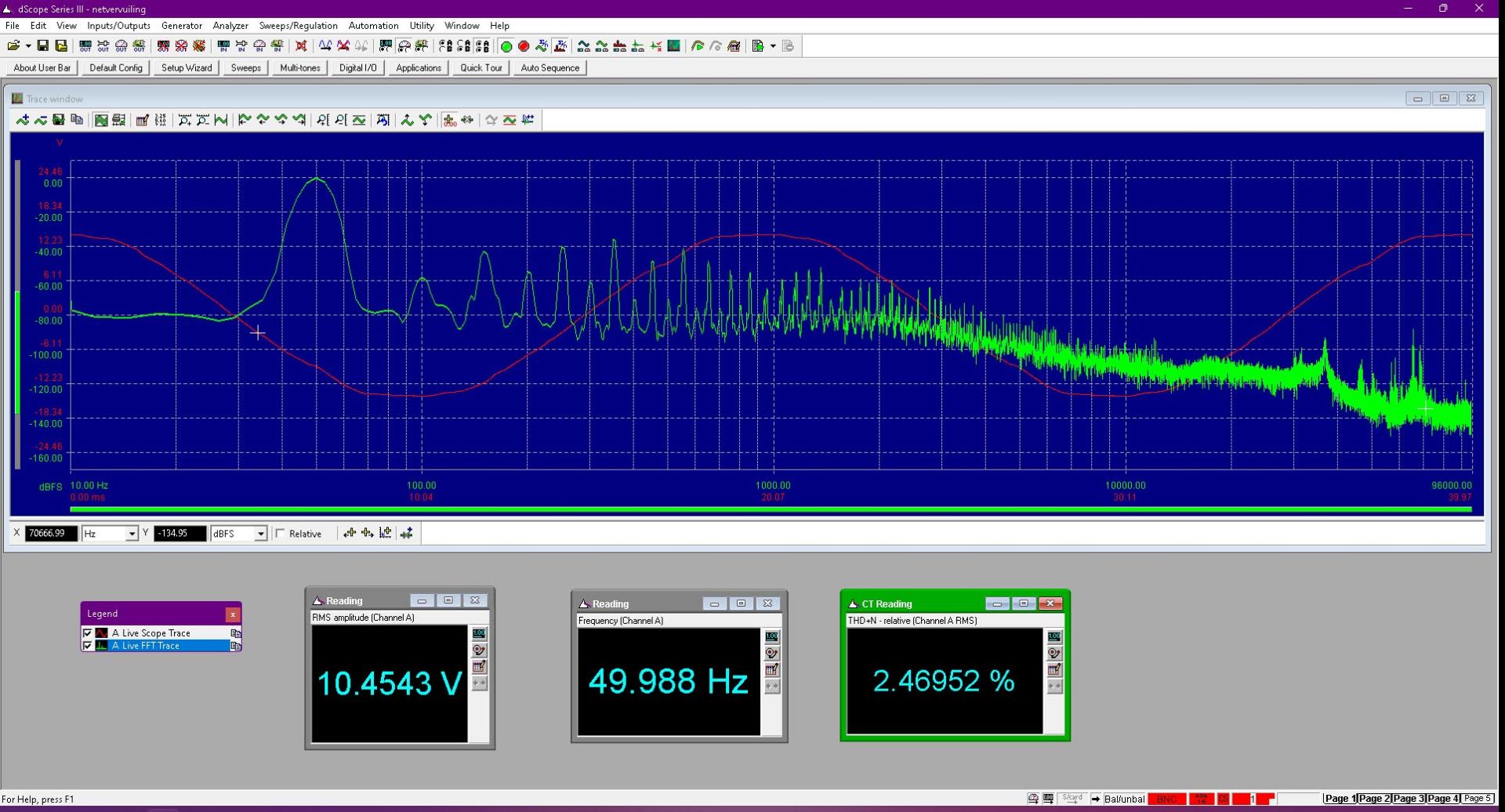

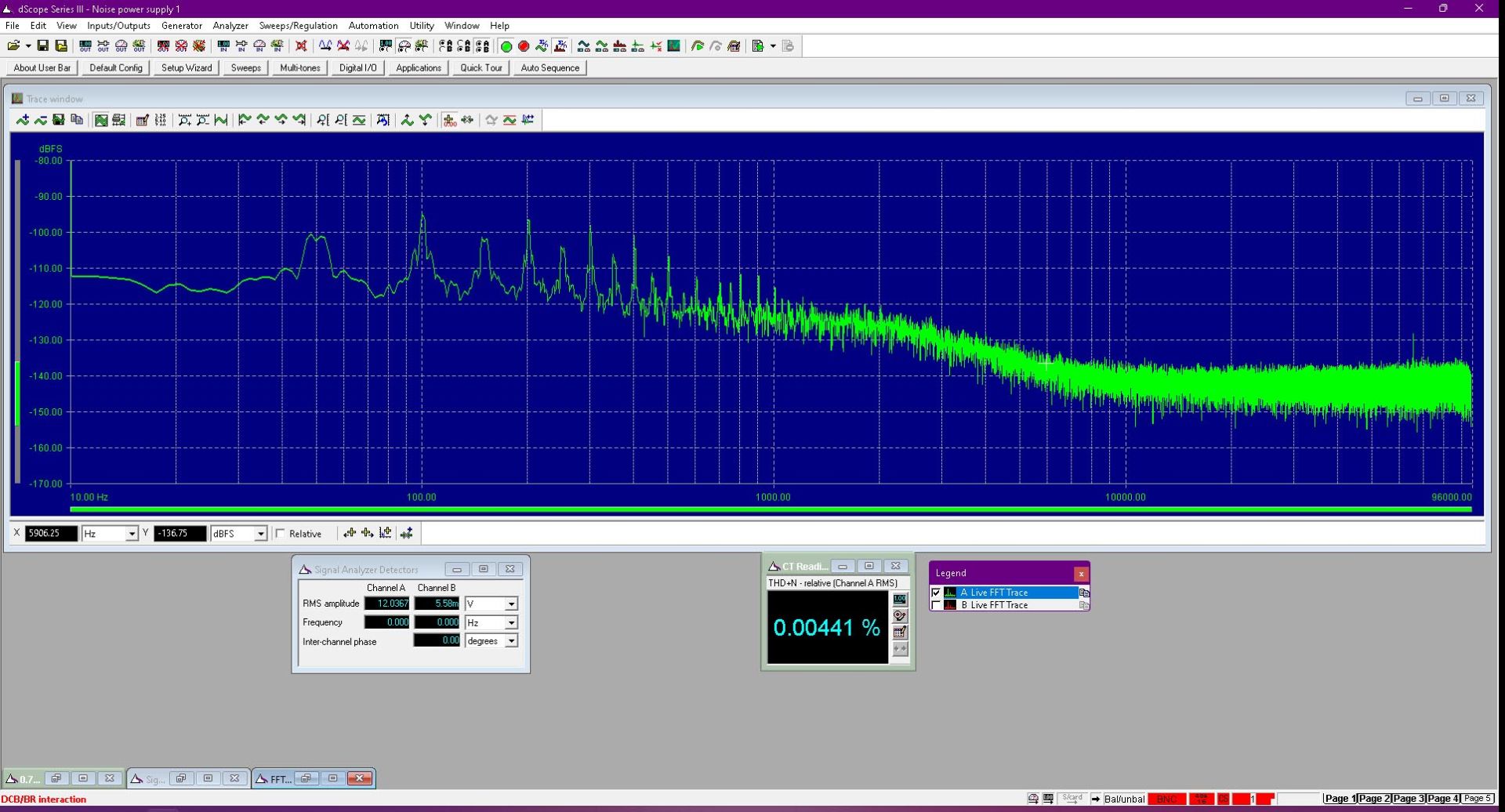

We hebben ter vergelijk ook de standaard Streacom ATX voeding gemeten. U vindt de screenshots hieronder.

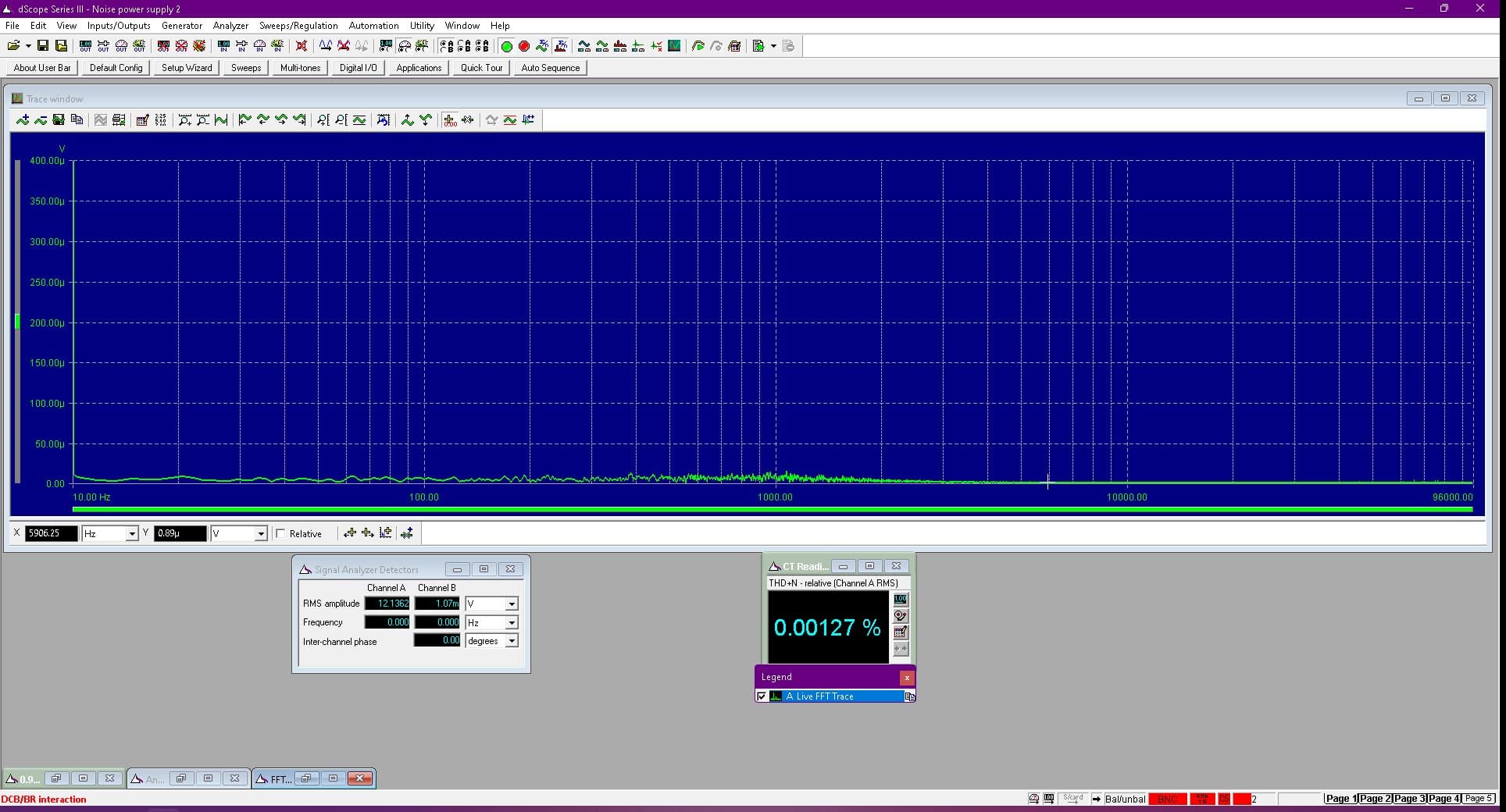

Jcat Optimo S ATX metingen

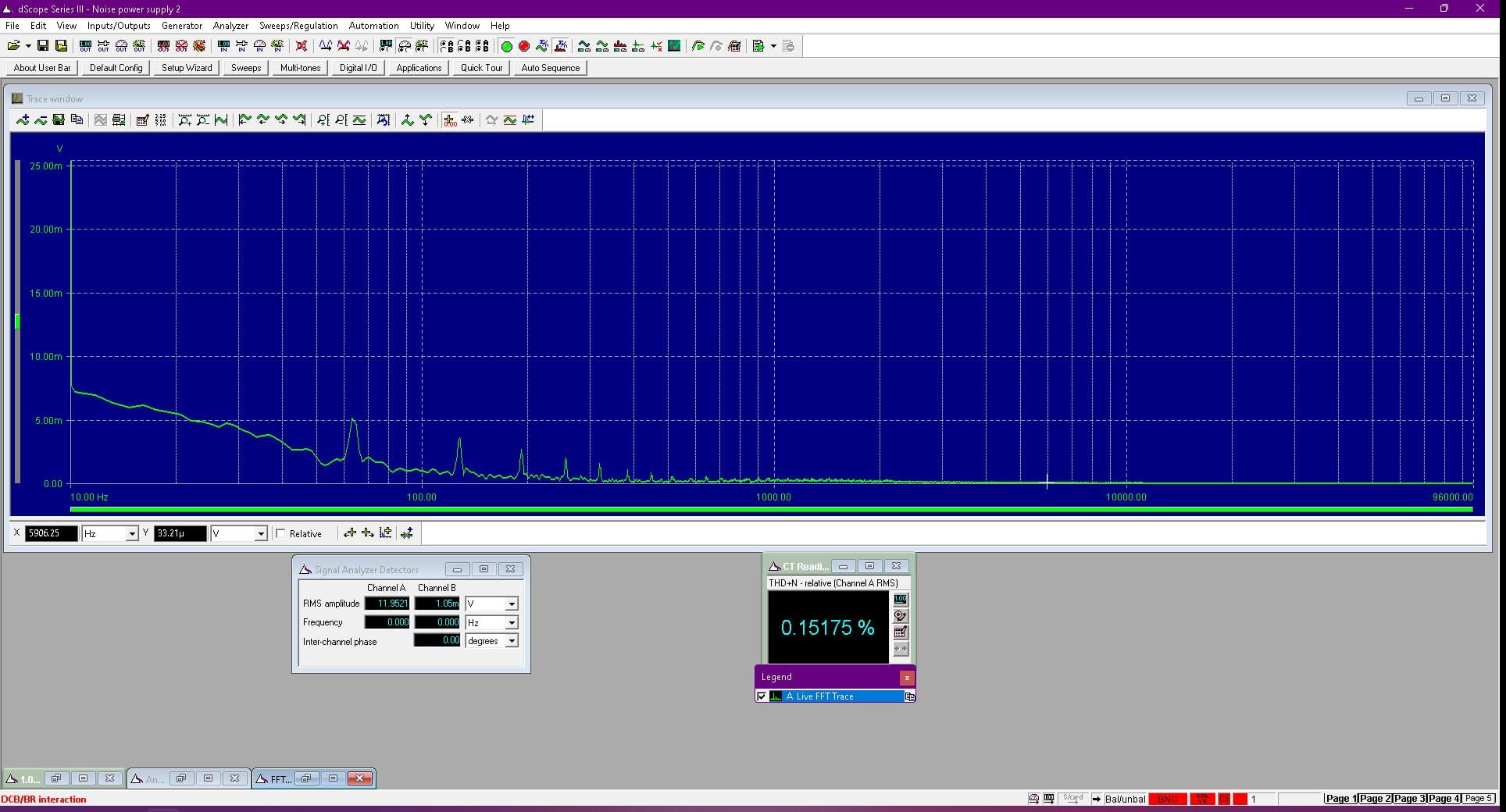

Streacom stock PSU metingen

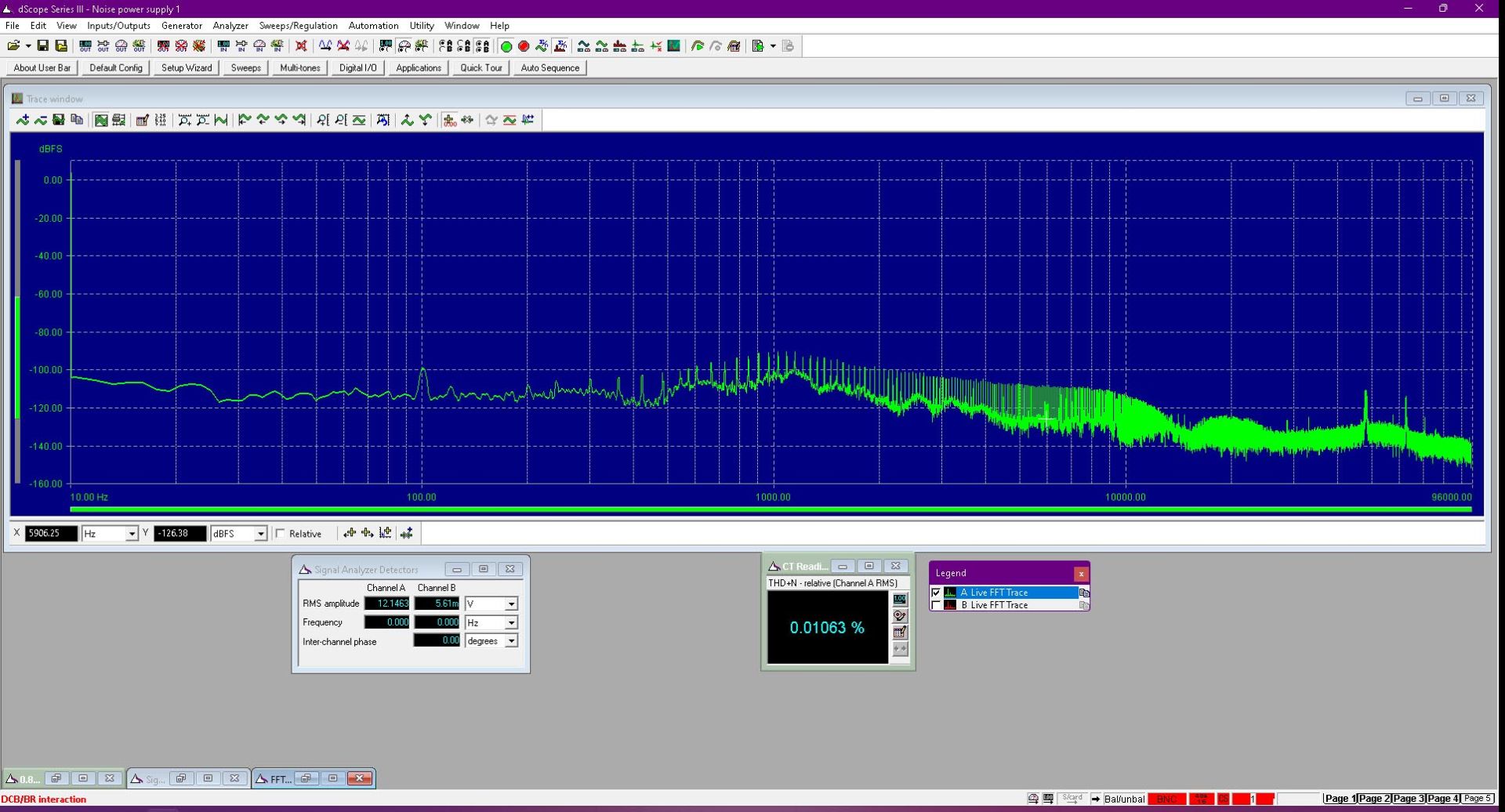

We moesten even goed analyseren. Want wat zien we hier nu? En wat is belangrijk? Wij schatten in dat we vooral geen rotzooi vanuit de pc naar het lichtnet willen zien gaan. En daar gaat het behoorlijk fout bij de schakelende voeding, zien we. De noise gaat bij 15 kHz en verderop behoorlijk omhoog bij de standaard Streacom voeding. Bij de Jcat gebeurt er gewoon niets. (vergelijk hier de referentiemeting en dan de meting met voeding: het lichtnet verandert in ons pand per minuut namelijk).
Als we kijken naar de voedingslijnen zelf, dan is een schakelende voeding eigenlijk niet slechter in termen van ruis op de voedingslijnen (12 volt en 5 volt gemeten, u ziet de metingen van 12 volt). Sterker nog: het is in bepaalde gevallen zelfs lager dan bij de Jcat. Dit komt vooral door de opzet van een schakelende voeding: die richt alles gelijk en bouwt een sinus opnieuw op. Een lineaire voeding gebruikt een transformator wat in feite ruis gewoon doorlaat. Zeker ringkernen zijn breedbandig (wij gebruiken een ringkern om 230 naar 10 volt om te zetten om zo op de dScope lichtnetruis te meten). Natuurlijk filtert Jcat wel, maar de vraag is: hoeveel kan je filteren?
Echter is de vraag: is dat belangrijk voor een pc? Wij schatten in van niet, aangezien op een moederbord talloze voltageregelingen zitten die het eigenlijk niets uitmaakt wat er ingaat. Als er maar een stabiele spanning uit komt zodat het systeem niet crasht. En één ding wat de Jcat erg goed doet, is een stabiele spanning leveren: ook onder zwaardere belastingen. Dat zit dus wel snor. Hoe het op een dynamische belasting reageert, hebben we helaas nog niet kunnen meten. Die test gaan we zeker opzetten bij toekomstige voedingen.
Wat we dus zien in dat de Jcat een stuk stiller is naar buiten toe. En dat is van belang voor de overige componenten binnen uw systeem. En wat prettig is, is dat er twee aux uitgangen beschikbaar zijn (12 en 5 volt) die het mogelijk maken andere apparaten te voeden. Die zijn geïsoleerd van de computervoeding.
https://fortop.nl/knowledge/white-papers/harmonische-vervuiling-gevolgen-oplossing/
Deze link toont aan, dat stroom niet altijd als sinusvormig signaal uit het stopcontact komt.
