Metingen en conclusie
Inhoud
We hebben de Silent Angel Bonn NX (en FX en GX) doorgemeten op dezelfde wijze als de andere switches. We hebben de setup wat verder getweakt, waardoor we nog lager kunnen komen. Echter zijn daar metingen niet meer één op één vergelijkbaar. We delen daarom ook oudere resultaten.
Ruismetingen

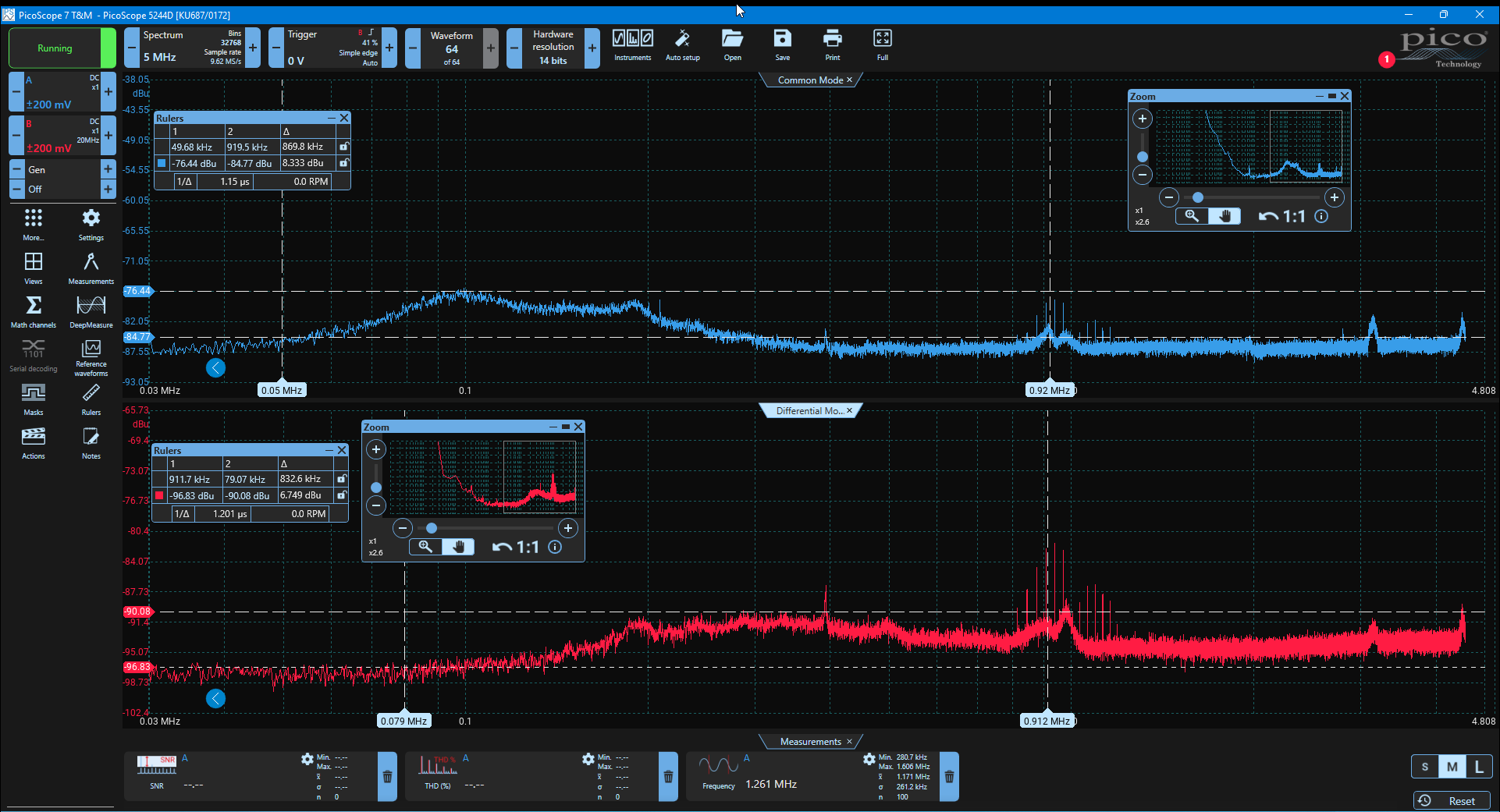

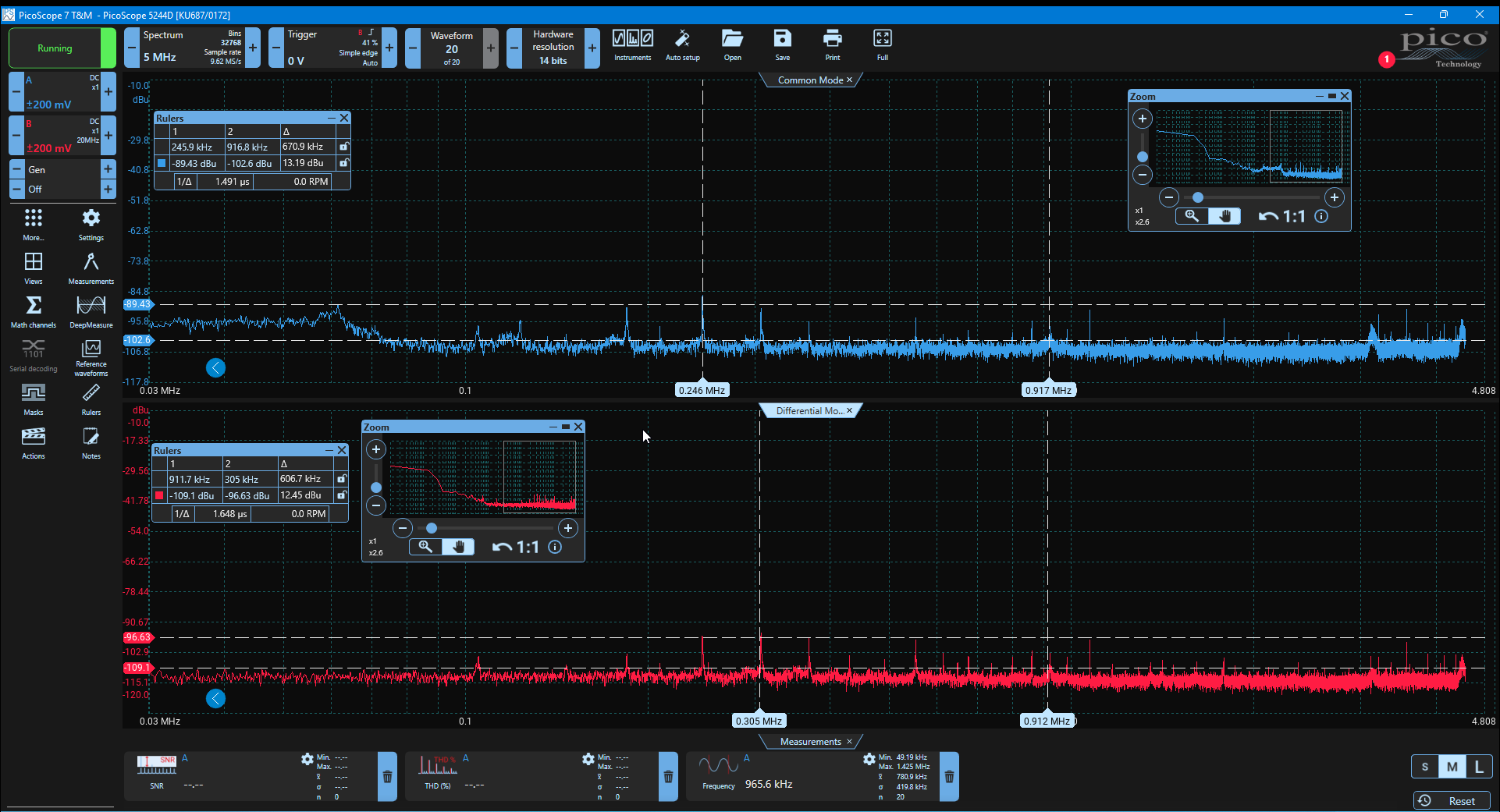

Deze meting is gedaan met een Tekbox LISN, Tekbox splitter voor common mode en differential mode ruis, een Picoscope 5000-series scope en een splitter voor het netwerk (T8 CDN).

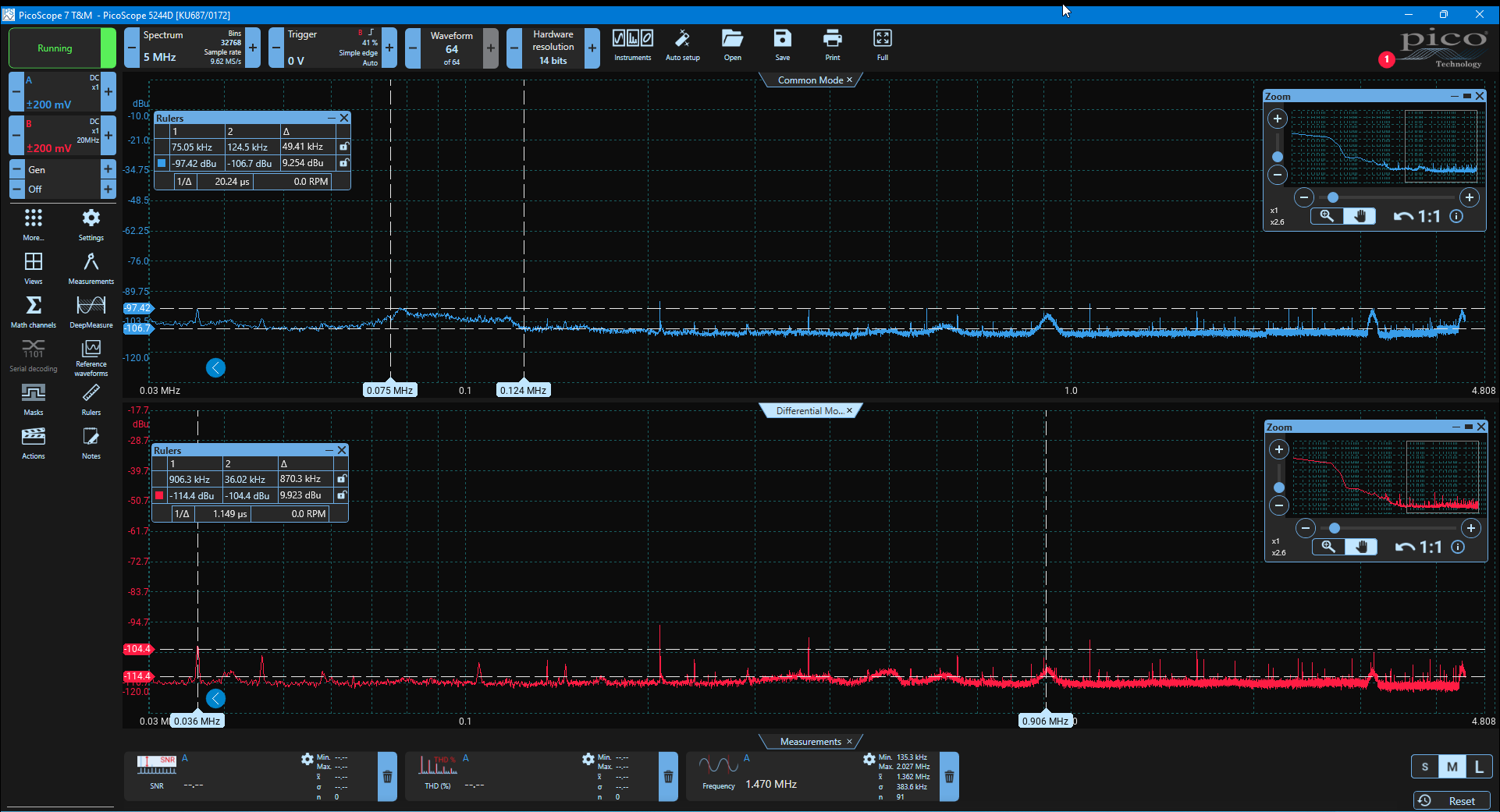

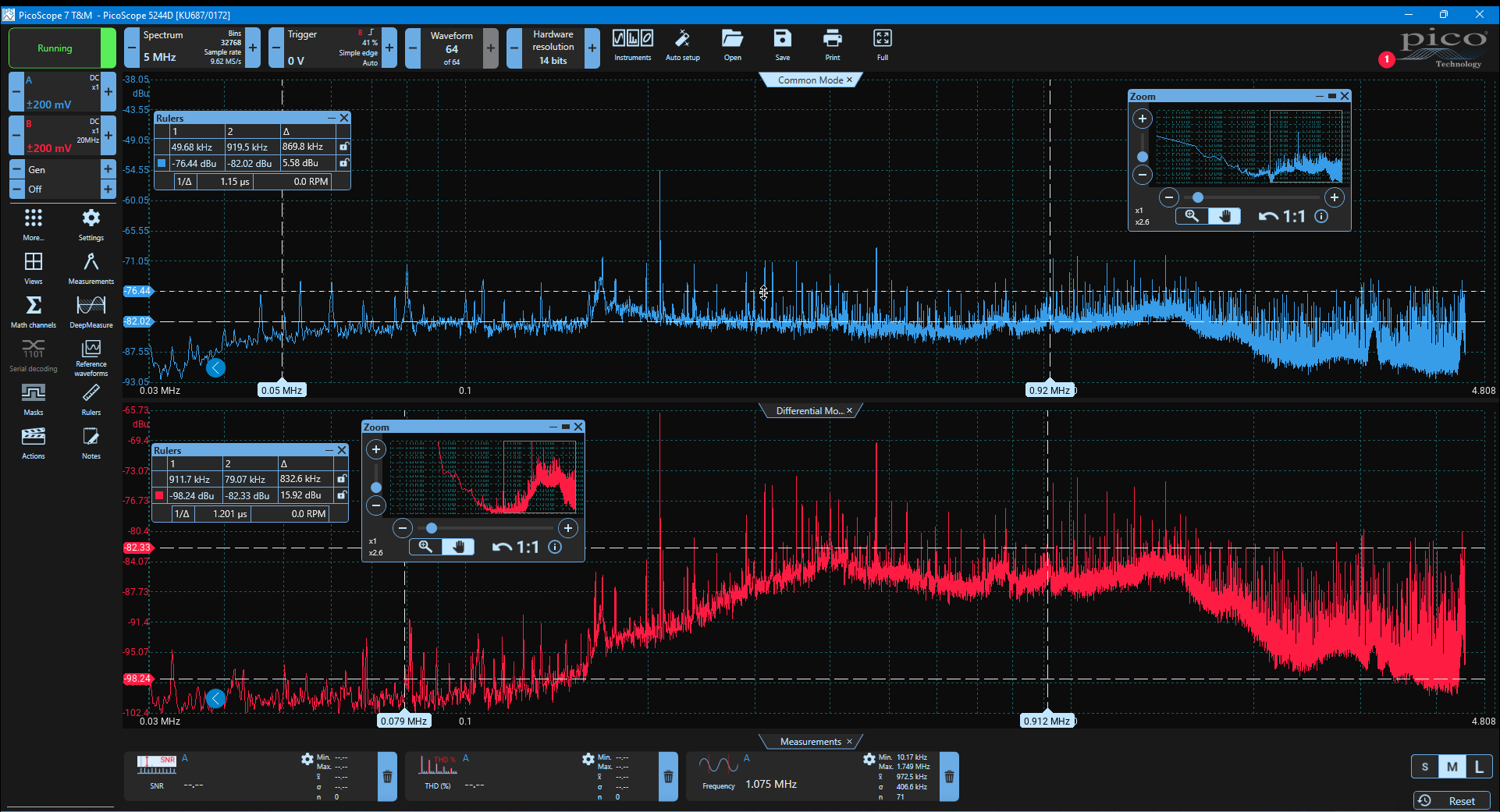

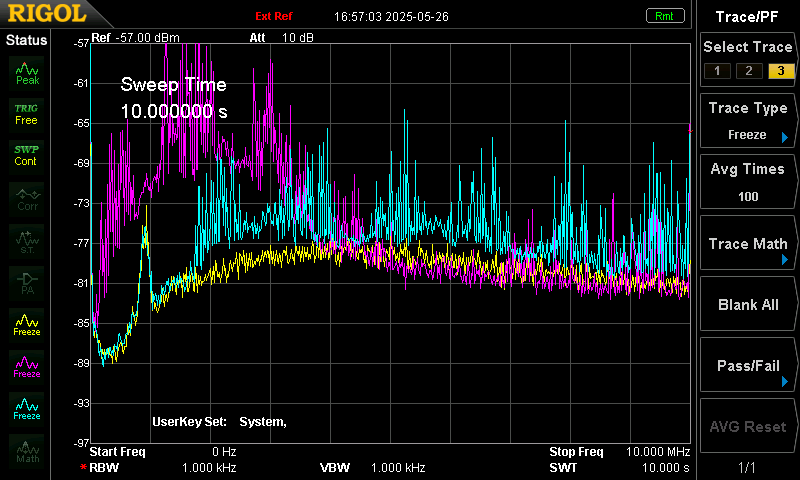

Wat opvalt is dat de ruisvloer van de Silent Angel Bonn NX al erg laag is. Als we ruis injecteren met een Rigol generator, stijgt natuurlijk de ruis wel, maar dat gebeurt altijd. Wat echter opvalt, is dat de plek van de aansluiting wel uitmaakt. Als we de ruis direct naast de andere poort injecteren, is de ruis veel hoger dan als we poort 1 en 8 pakken. Het loont dus wel bijvoorbeeld poort één voor de ‘internet-verbinding’ te pakken en poort 8 voor de streamer. Sluit ook bij voorkeur geen andere dingen aan.

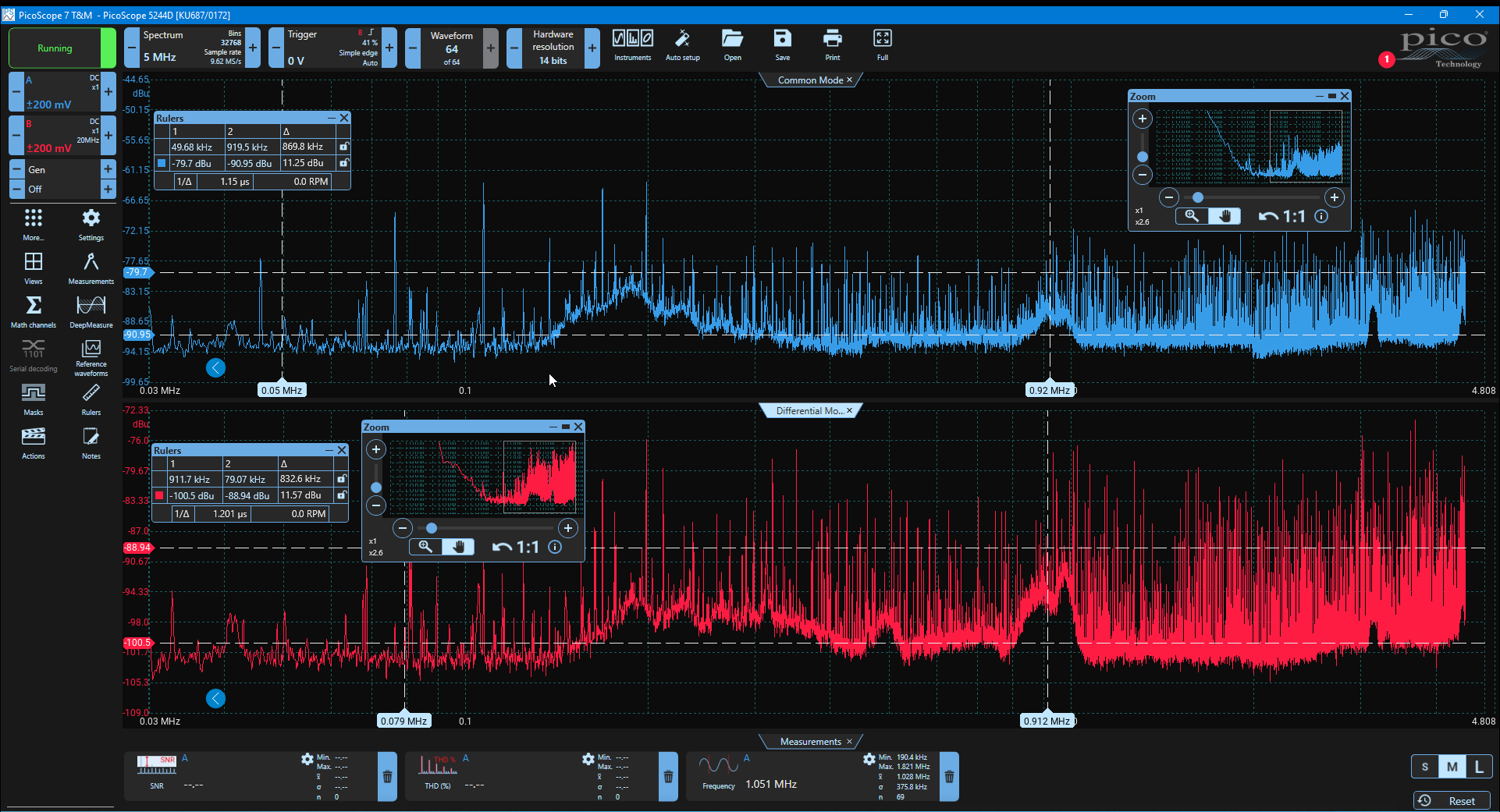

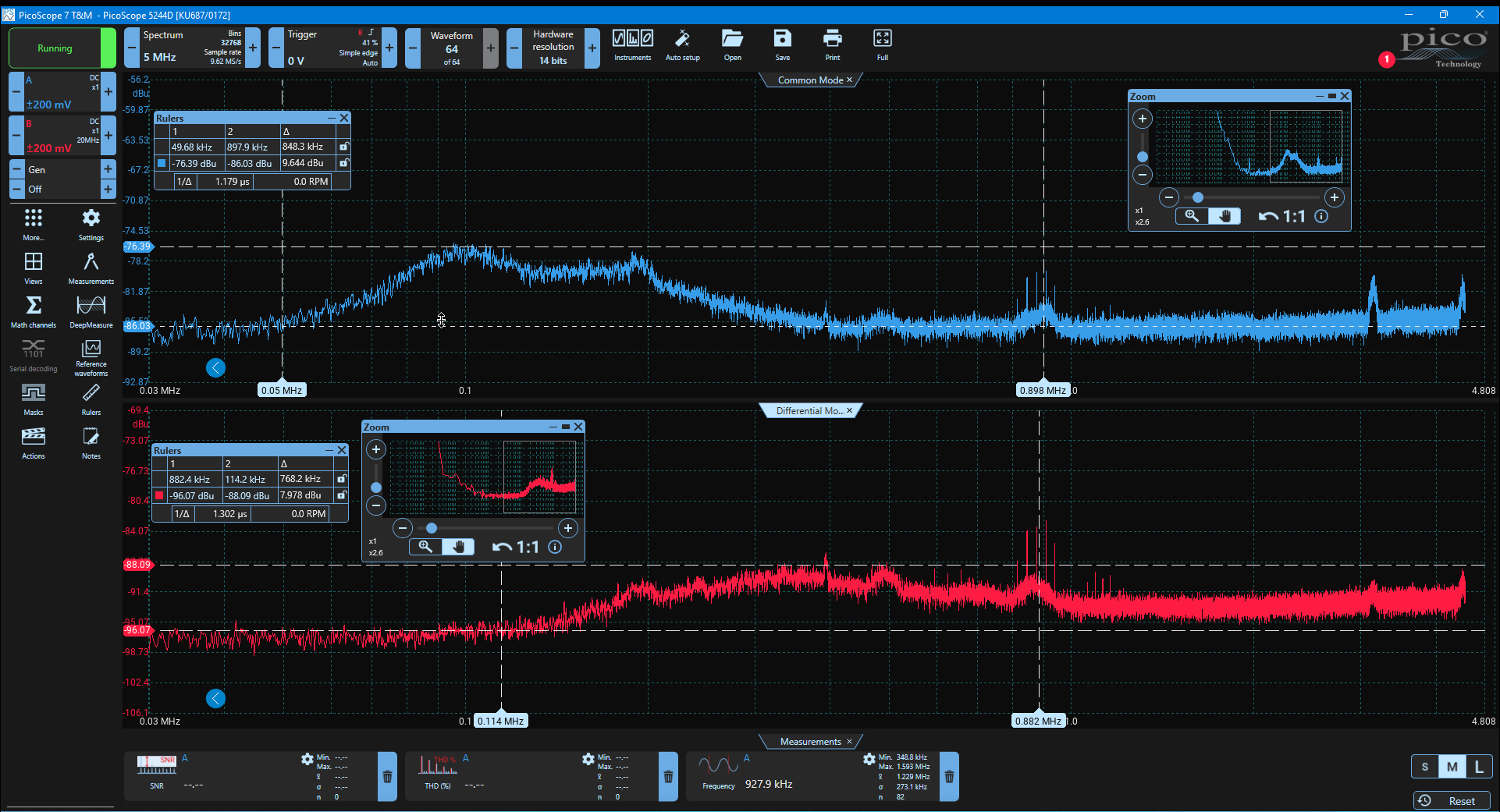

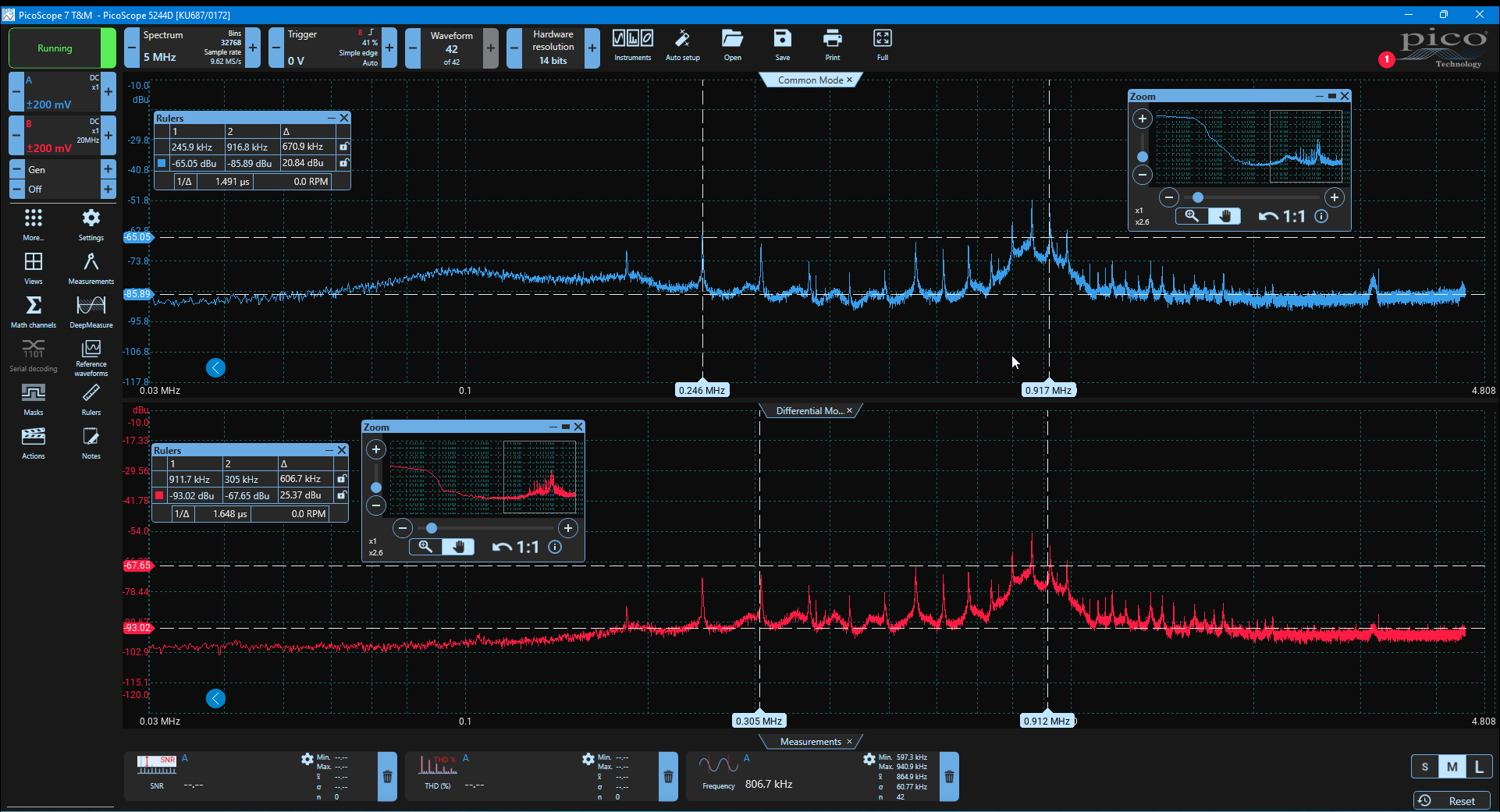

De Silent Angel Forester FX laat los nette resultaten zien. De ruis zakt echter niet direct als we de Forester aansluiten. Sterker nog: de ruis verschuift vooral. De ‘bult’ in het begin gaat wel, maar we krijgen wat anders terug. Dat is bijna zeker een probleem met de aarde, maar het laat wel zien dat het koppelen van meerdere apparaten niet direct betere resultaten geeft: je moet ook andere zaken mee gaan nemen, waarbij het juist aarden van deze apparaten erg belangrijk wordt.
Jitter en Phase Noise

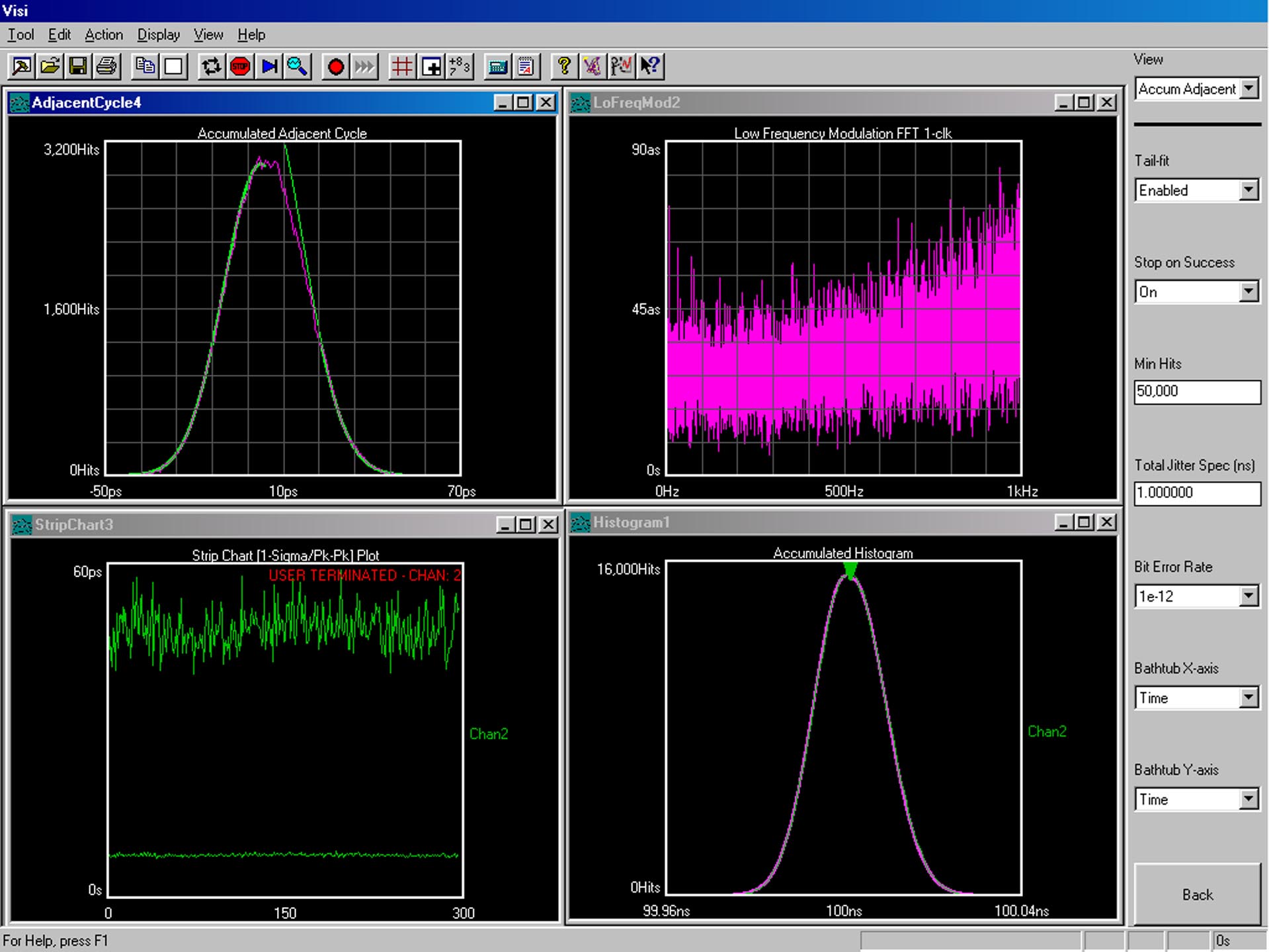

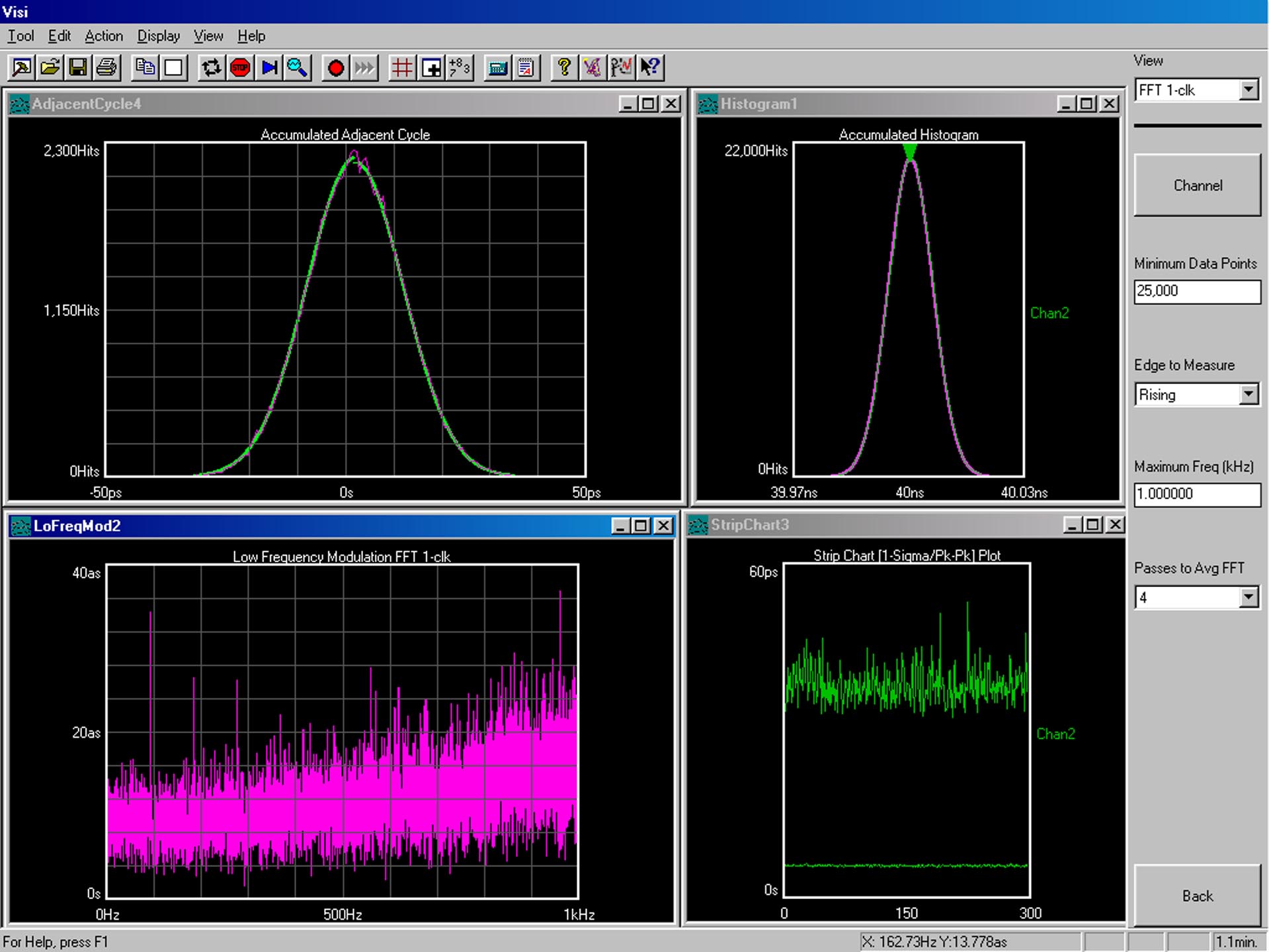

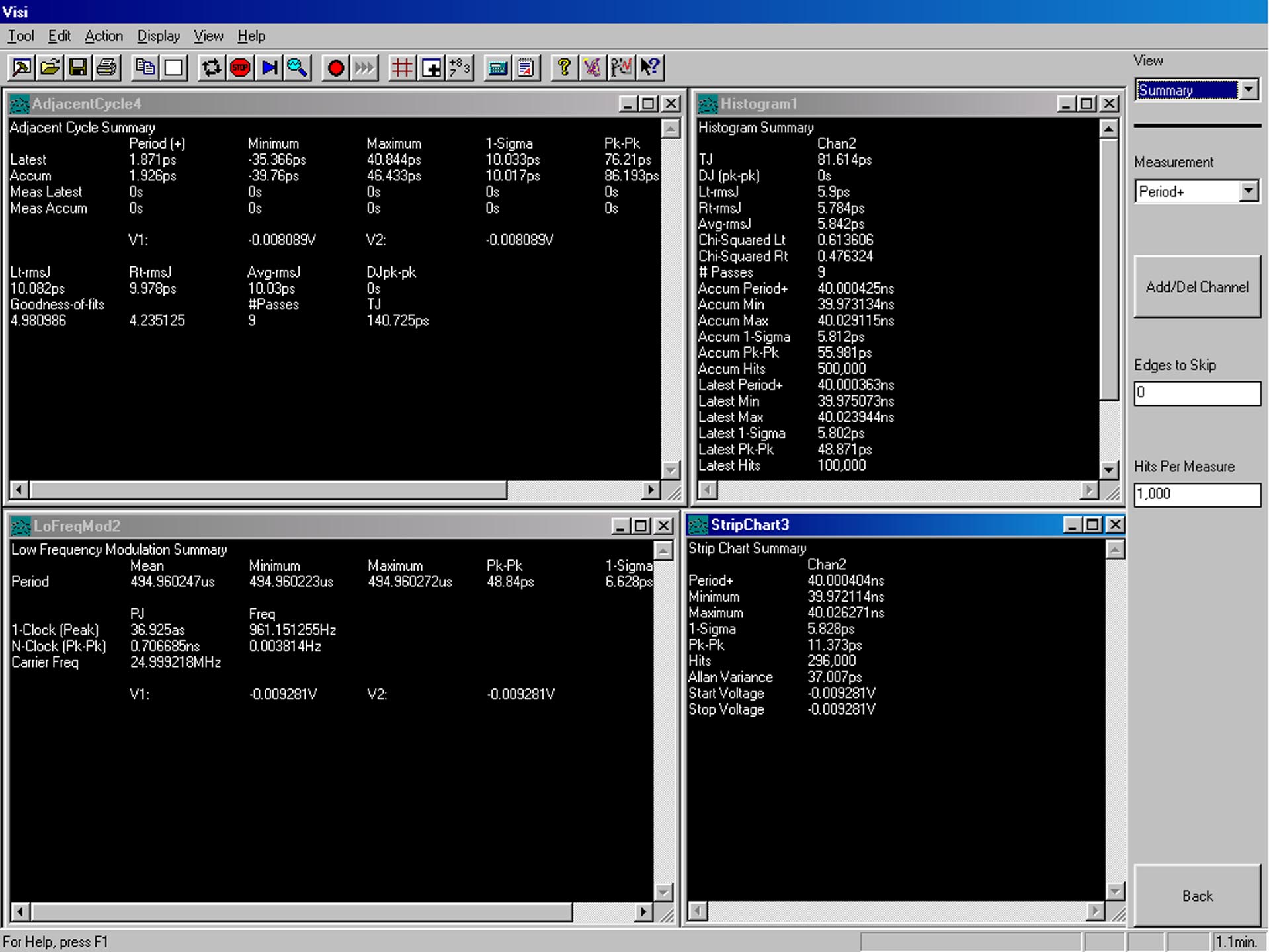

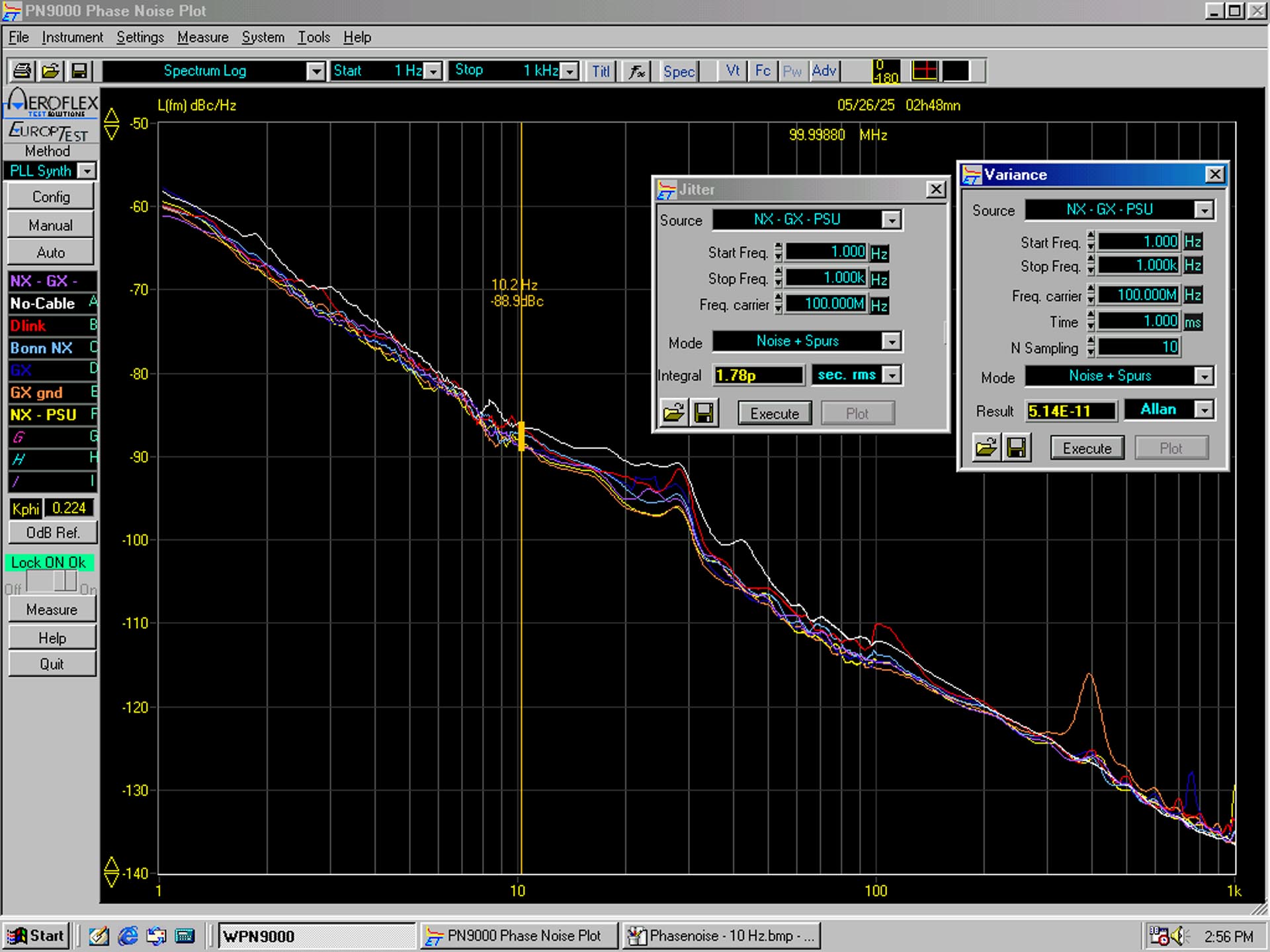

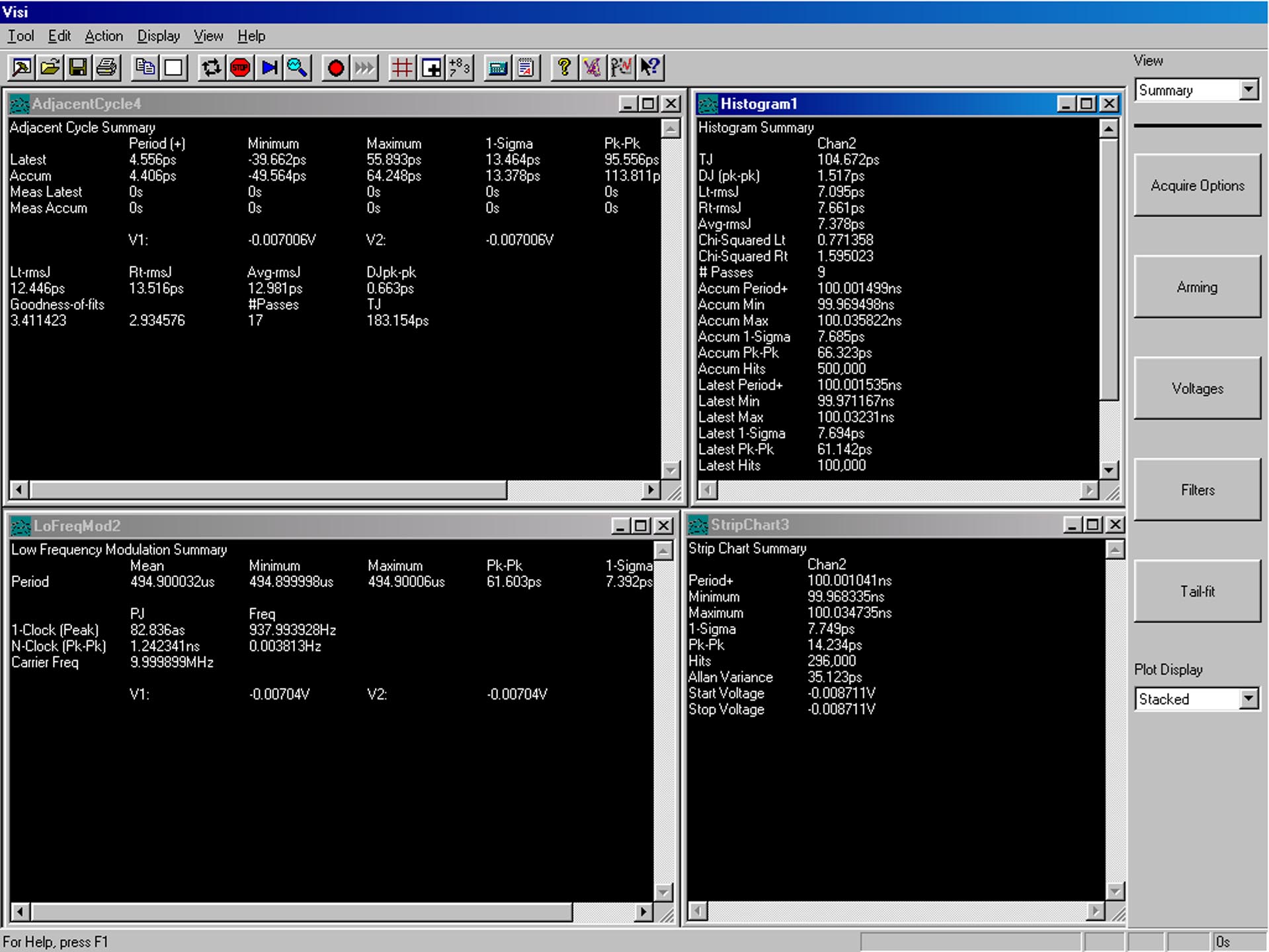

Phase noise en jitter zijn gemeten met onze Wavecrest SIA3000 en Aeroflex PN9000 met Axtal referentie-kristal. De Volumio is in de RF-afgeschermde doos geplaatst en is gemeten op het 100 MHz kristal wat de dac aanstuurt. De GX-klok is direct gemeten op de Wavecrest SIA3000.
De nieuwe set-up gebruikt een Sbooster voeding op de actieve probe. Dat blijkt beter (stabieler en minder ruis) te werken dan een accu. Echter hebben we de oude metingen ook toegevoegd om het vergelijkbaar te houden met andere metingen.
We kunnen hier heel kort zijn: de Silent Angel stack zet keurige resultaten neer. We zien dat de Bonn NX gewoon levert wat het belooft: betere weergave (want lagere jitter). We zien hier echter ook weer de uitdagingen op gebied van aarding van deze drie ‘doosjes’. We zijn ervan overtuigd dat als we wat meer tijd hadden en we de boel goed konden aarden, er gewoon betere resultaten op het scherm zouden komen. Dit is overigens ook zichtbaar in het screenshot van de phase-noise meting in de nieuwe set-up. We zien daar dat het trio beter scoort dan de rest.
We hebben nog een vraag over de keuze voor de GX-klok liggen bij Silent Angel. Zodra we weten wat hun visie op externe clocks is, voegen we dat toe. Wat ons namelijk opvalt is dat de output héél laag is. Dat is positief, want nu lekt het kloksignaal niet naar buiten, wat we in sommige gevallen wél hebben gezien. Het maakt het meten van deze klok echter wel wat ingewikkeld. Al kloppen onze resultaten wel; we hebben deze gevalideerd bij Silent Angel.
