Metingen en conclusie
Inhoud
We hebben de Yeti Reference 1000 watt uiteraard ook doorgemeten. We hebben zowel ‘synthetische’ metingen gedaan als een praktische meting aan de Bryston Power Pac 300 eindversterker.
Metingen zijn gedaan met de Prism dScope III, een GW Instek programmeerbare AC-generator, Rigol Function generator (60 MHz) en de Rigol spectrum analyzer.

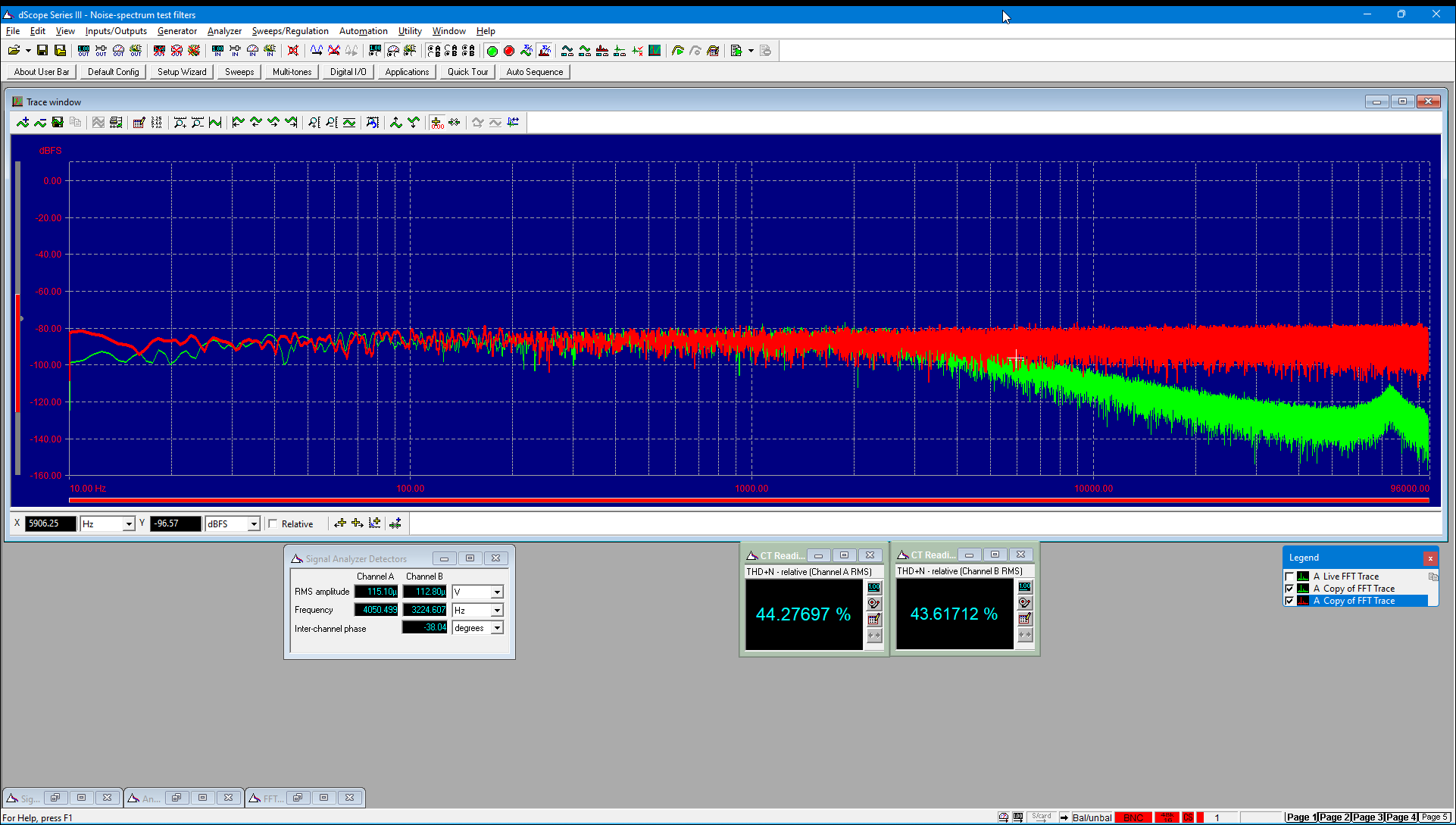

Als we kijken naar hoeveel ruis de Yeti kan onderdrukken, dan zien we dat dit rond de 55dB ligt. Netjes! Bij de meting met de Prism zien we dat het filteren rond de 2500 Hz begint, wat ook weer een prima prestatie is. We zien een maximum van 42 dB, echter meten we daar binnen 100 KHz. Op de Rigol spectrum analyzer is het wat meer, maar we zitten daar op 1 MHz. Al met al erg nette resultaten.

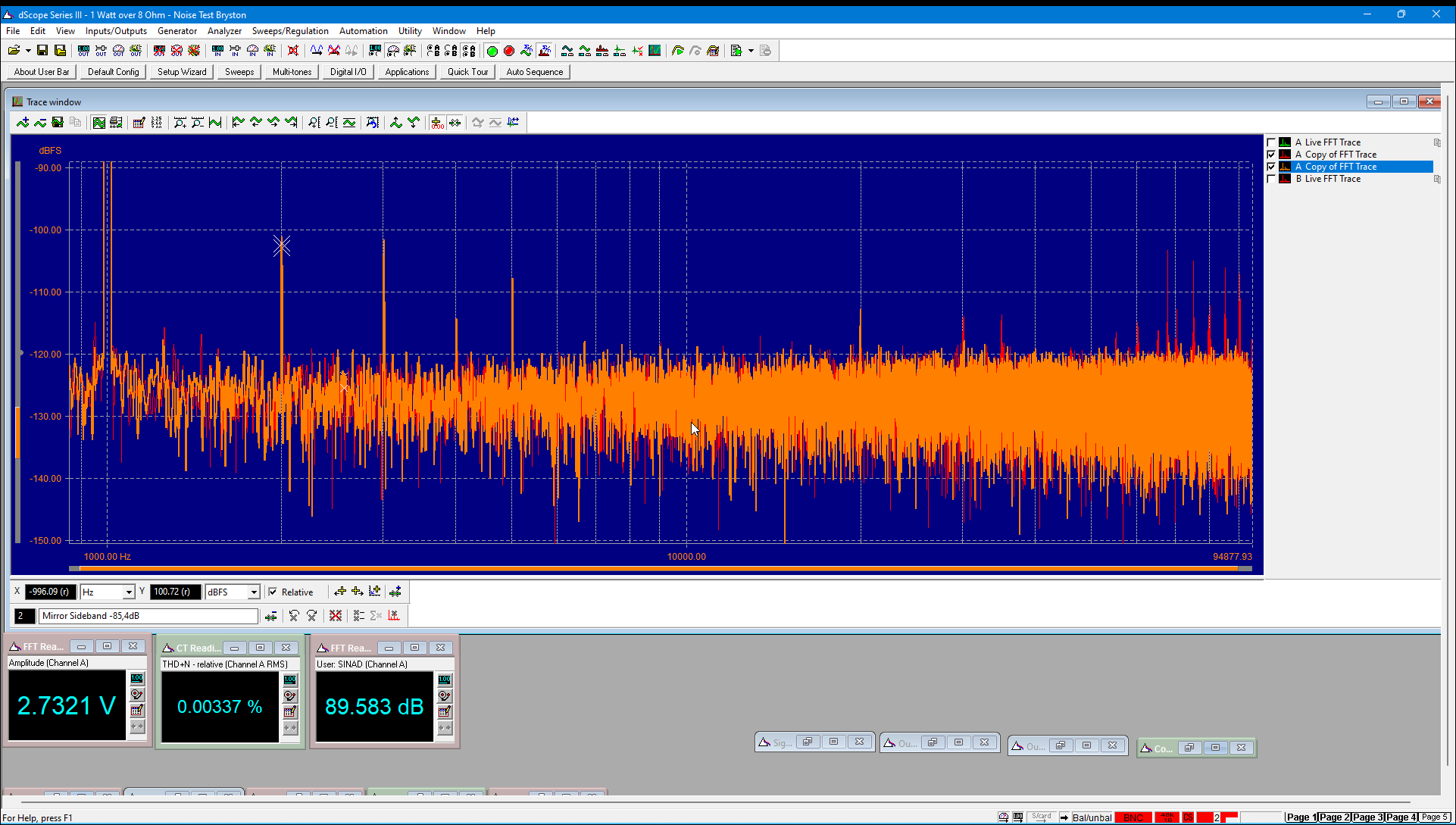

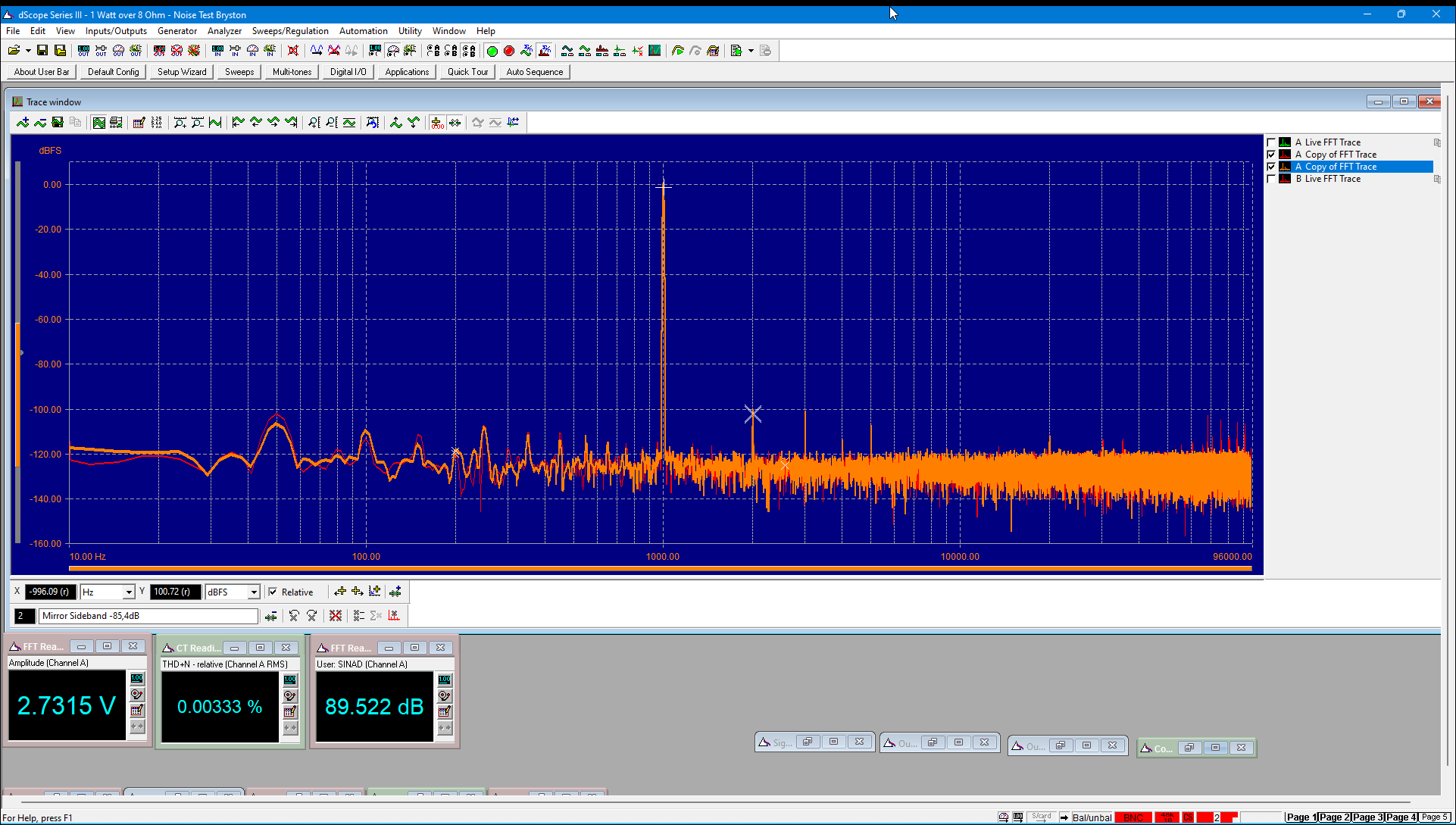

Wat interessanter is, is het effect in de praktijk. We meten daarvoor aan de luidsprekeruitgang van de Bryston-versterker. Deze is aangesloten op een 8 Ohm dummy. De Prism stuurt een 1 kHz signaal in. Het geleverde vermogen is 1 watt.
We zien nu dat de Yeti écht de ruisvloer verbetert. Het is niet zozeer dat de gehele ruisvloer zakt, maar het geheel wordt wel rustiger. We zien spikes verdwijnen.

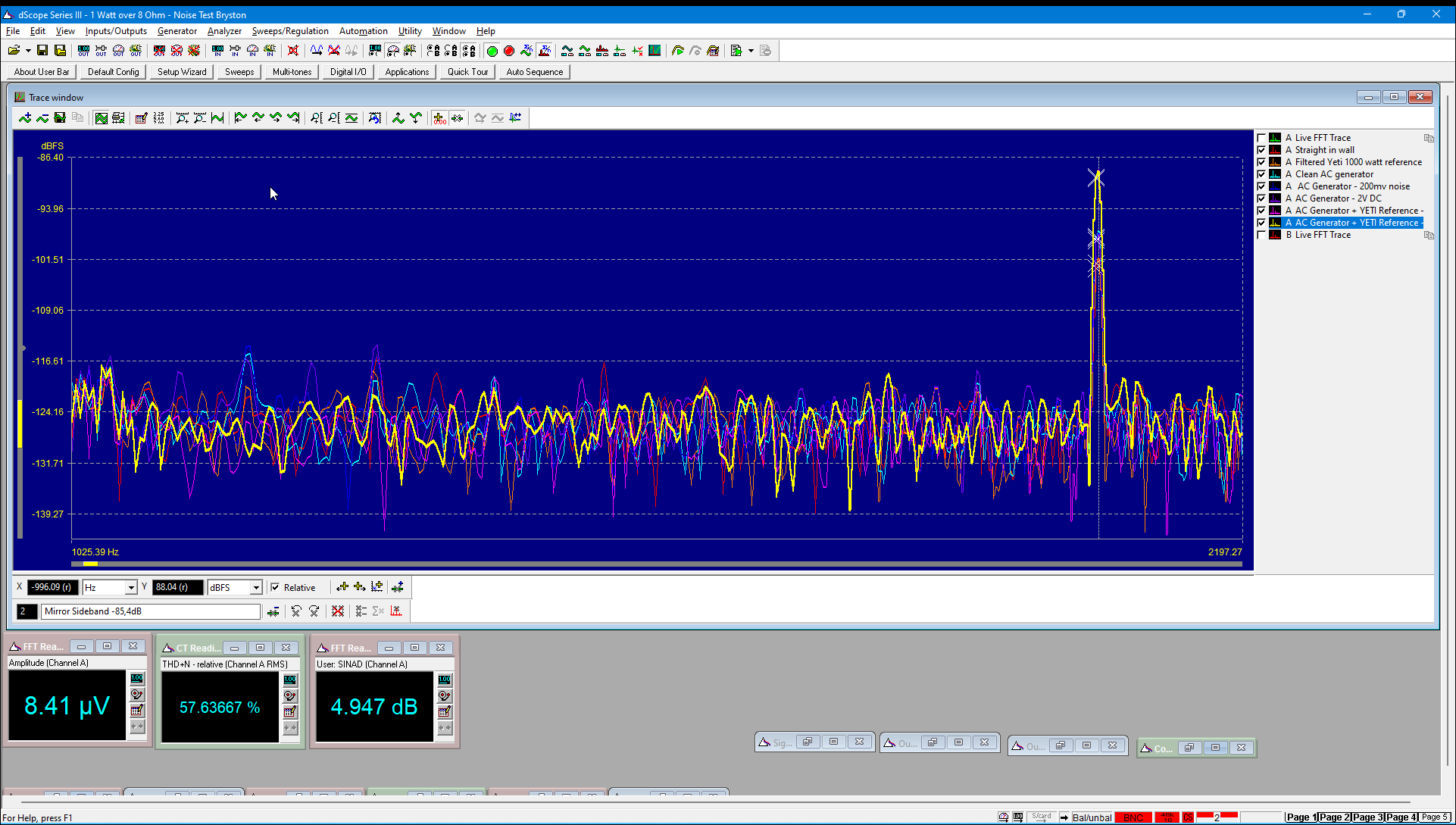

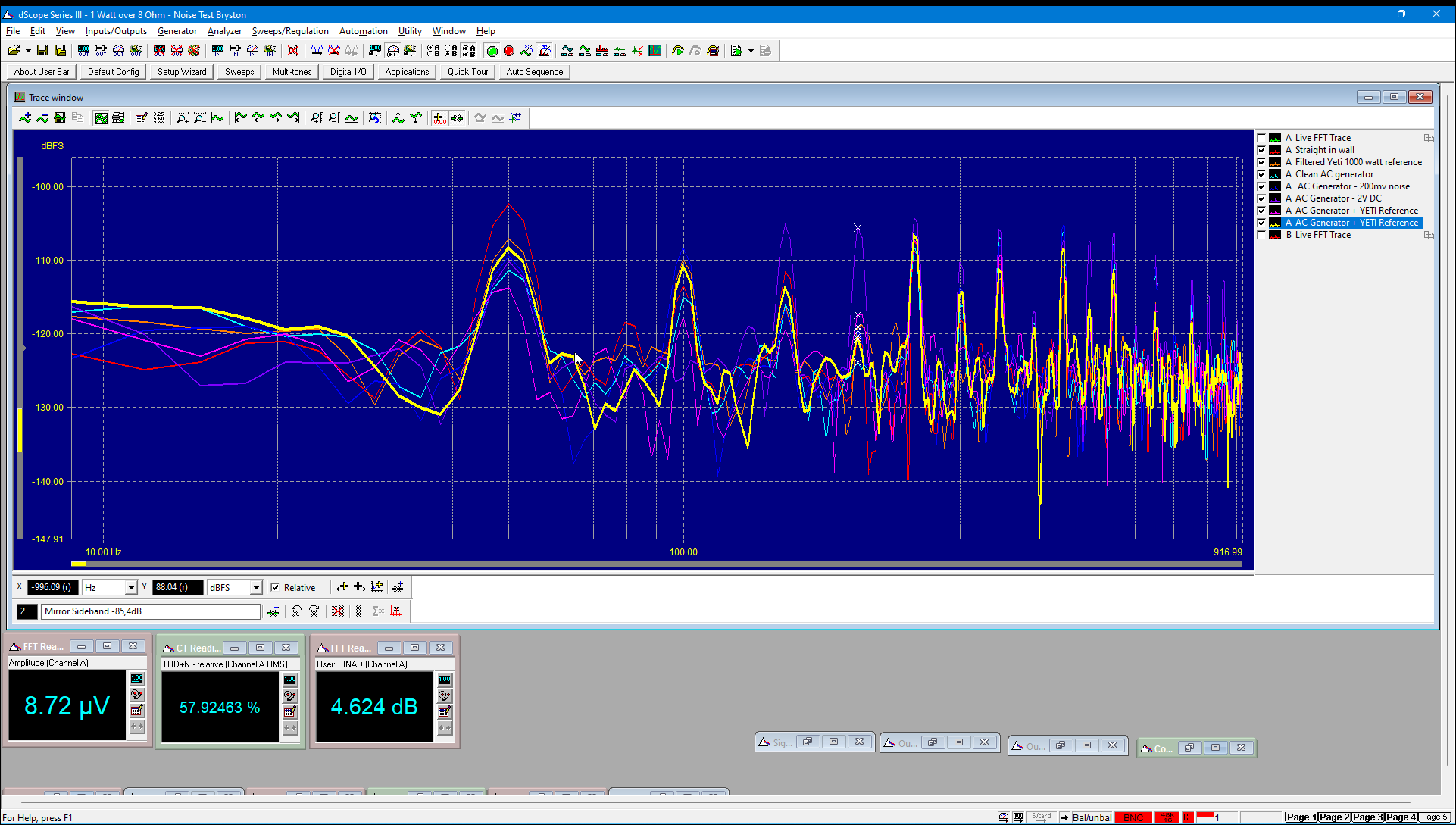

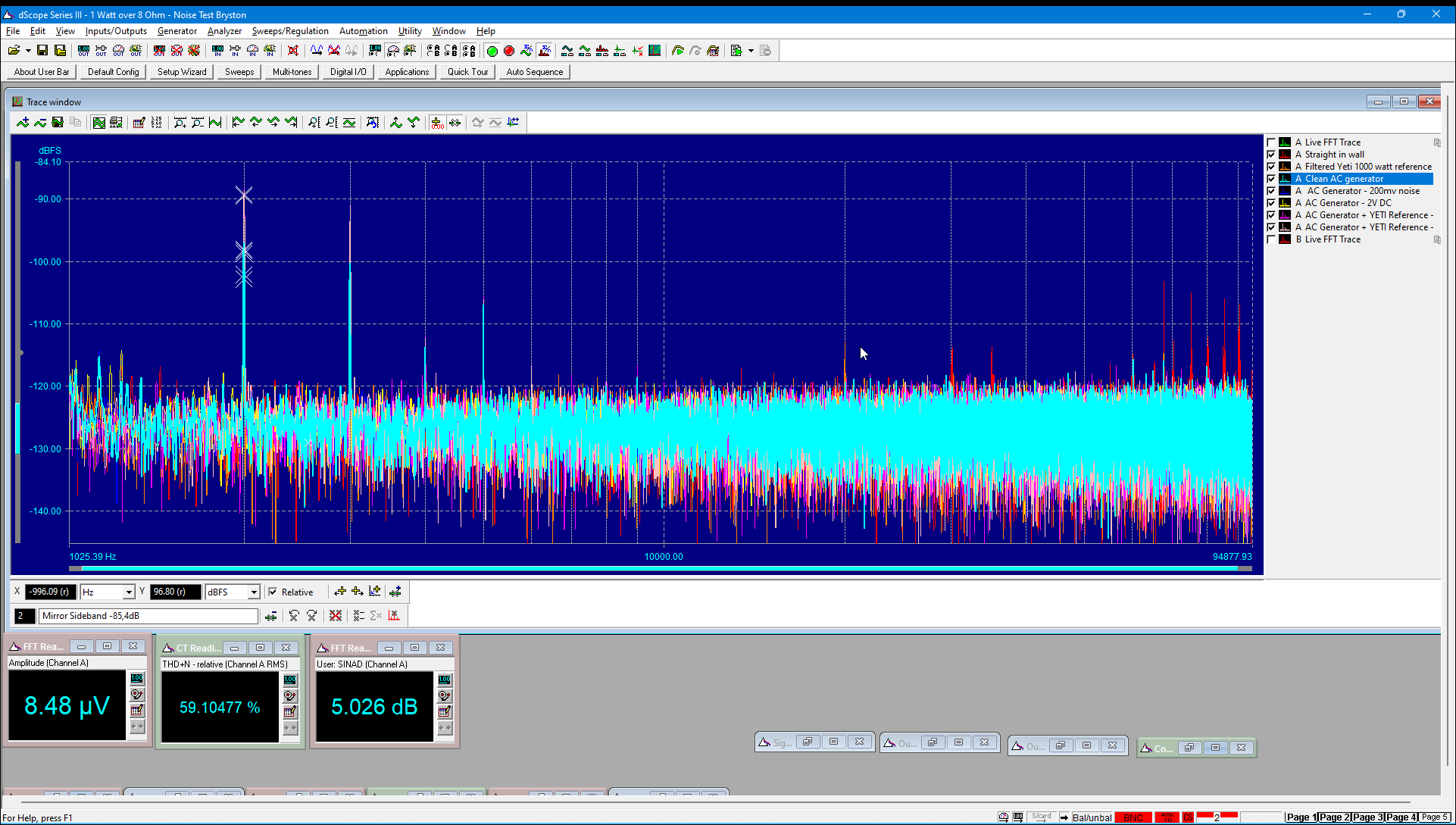

Als we vervolgens een meting doen via de AC generator en daar ook wat ruis toevoegen en DC toevoegen, zien we dat ook dán de Yeti zijn werk goed blijft doen. We kunnen helaas geen DC toevoegen als de Yeti ertussen zit: de gebalanceerde trafo laat geen DC door, waardoor de AC-generator in de beveiliging schiet.
Al met al zijn het keurige resultaten die we zien. Dit filter doet gewoon zijn werk: hoorbaar én meetbaar.
Het zal wel weer een domme vraag zijn maar hoe sluit je de power conditioner dan goed aanop het lichtnet? Hoe kan je daarmee experimenteren?
Hallo Pieter, zoals ik het ooit begrepen heb maakt het bij dit soort power conditioners niet uit hoe je ze aansluit, omdat er een scheidingstrafo in zit die gebalanceerd is aangesloten. Je krijgt dan geen fase en nul meer op het stopcontact maar plus en min 115V. Hiermee wordt gelijk door fase en tegenfase, een hoop storing geëlimineerd. Volgens mij staat op deze website nog een uiteenzetting van hoe het werkt en anders bij audio-creative.nl.
Dag Jan, dankjewel, leuke site! Je bedoelt waarschijnlijk dat je de stekker op twee manier kan aansluiten op het stopcontact in Nederland. In België kan dat niet. Ik zocht even online:
Tussen België en Nederland is de aarding het verschil”, legt Johan Driesen uit in “De wereld vandaag” op Radio 1. Hij is professor elektrische systemen van de KU Leuven. “Wij zijn gewoon dat in onze stopcontacten de aarding via een pin in het midden loopt, de aardingspin. In Nederland, maar bijvoorbeeld ook in Duitsland, loopt de aarding via contactjes langs de zijkanten.”
Dag Pieter, inderdaad bedoelde ik dat je de stekker op twee manieren in het stopcontact kunt steken en zo het apparaat op de “Juiste” aan te sluiten op het lichtnet. Dat dat niet kan in België wist ik niet. Weer wat wijzer geworden.
