Metingen en conclusie
Inhoud
We hebben voor uw beeldvorming een paar metingen gedaan. Allereerst aan de voeding van de pc. Dit om een beeld te geven hoe vijandig de omgeving van een PC is. Daarnaast hebben we de Crystek clock gemeten van de SSD zelf.

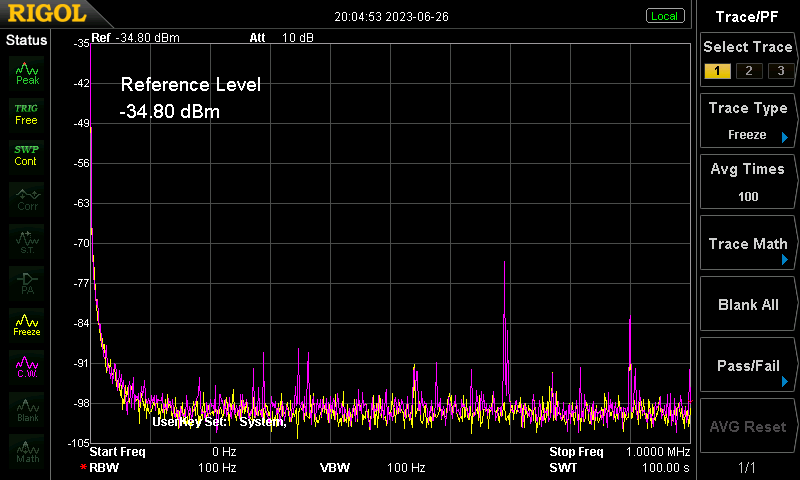

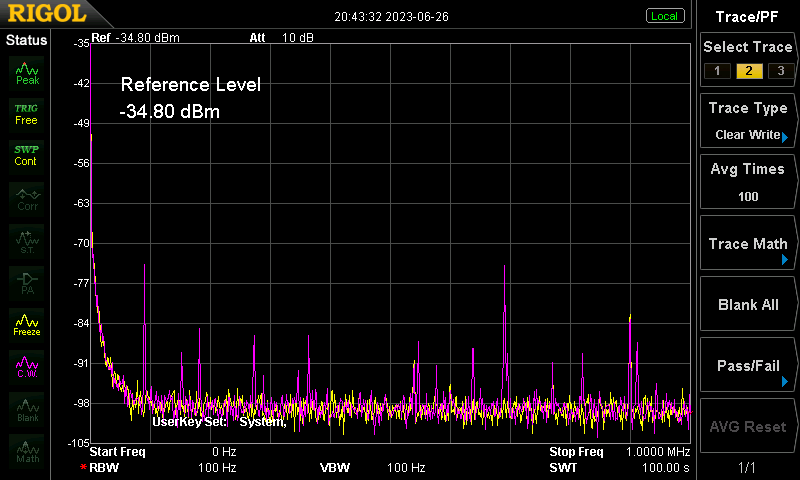

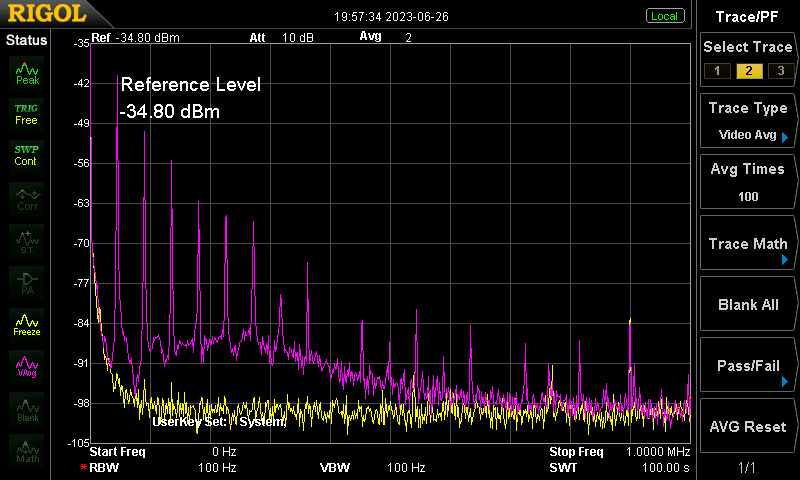

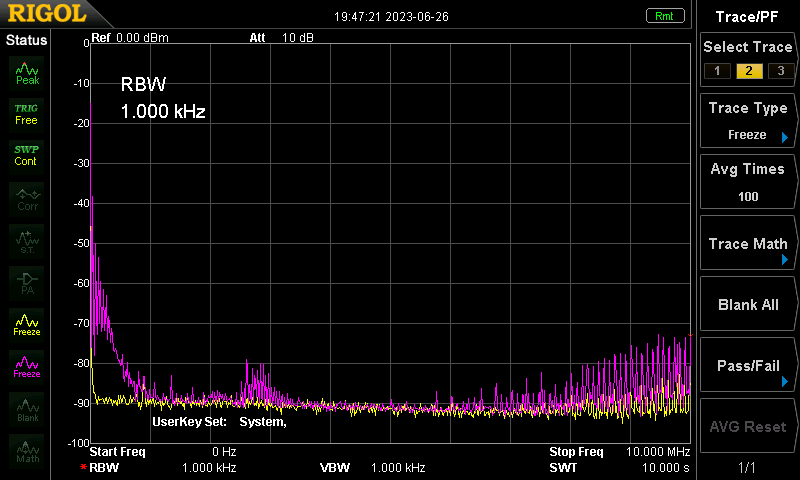

Ruis voeding
We wilden in eerste instantie de SSD in een aparte pc testen. Die pc hebben we gemeten op gebied van voedingsruis én ruis aan de ethernetkant. De resultaten ziet u hierboven: het is niet best. We zien zowel aan de lichtnetkant veel common-mode ruis áls common mode ruis op de 12volt lijn in de pc zelf.
We hebben uiteindelijk de SSD in onze eigen audio-pc getest, omdat dit meer voor de hand ligt én omdat de pc die we aan het samenstellen waren, wat problemen gaf. Weet echter dat élke pc in meer of mindere mate last heeft van common mode ruis. Het gaat erom wáár je het blokkeert. Denk aan de USB-poort of ethernetpoort. Alles wat u direct met de PC verbindt – of verbindt via het lichtnet – kan vervuild raken.

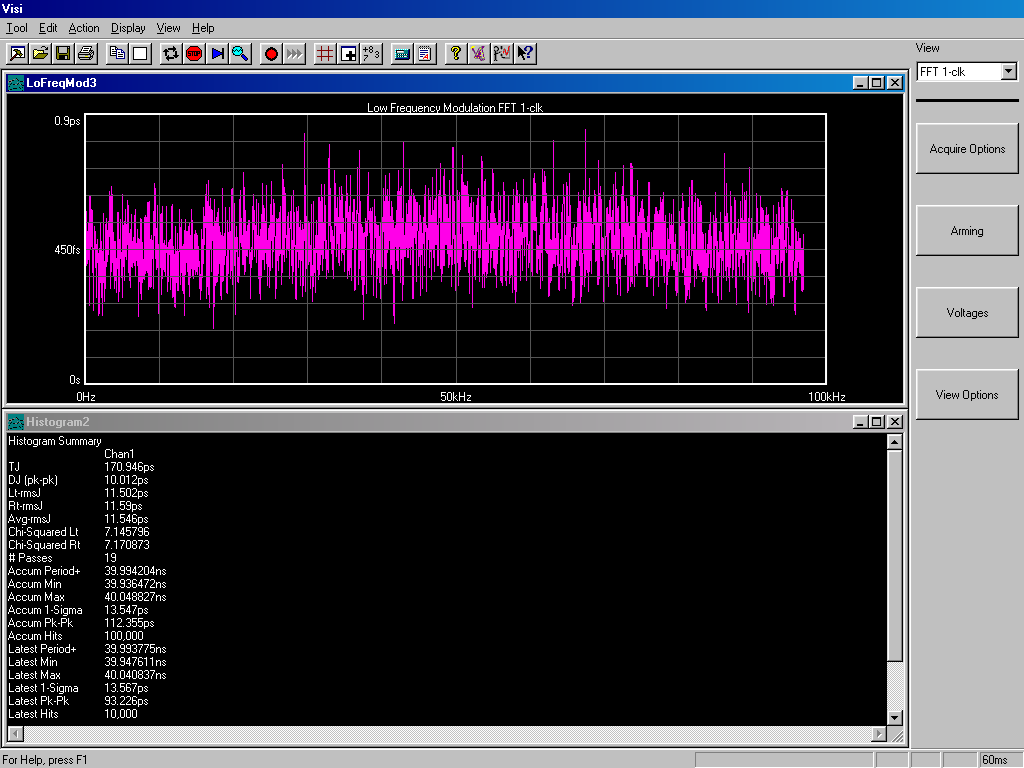

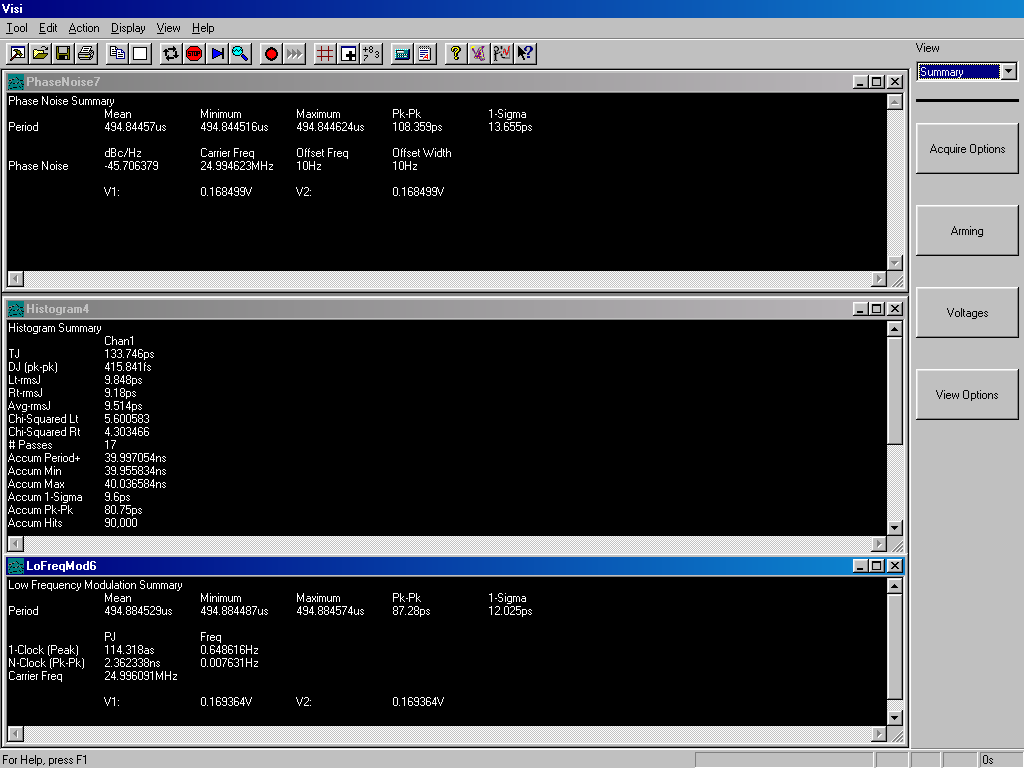

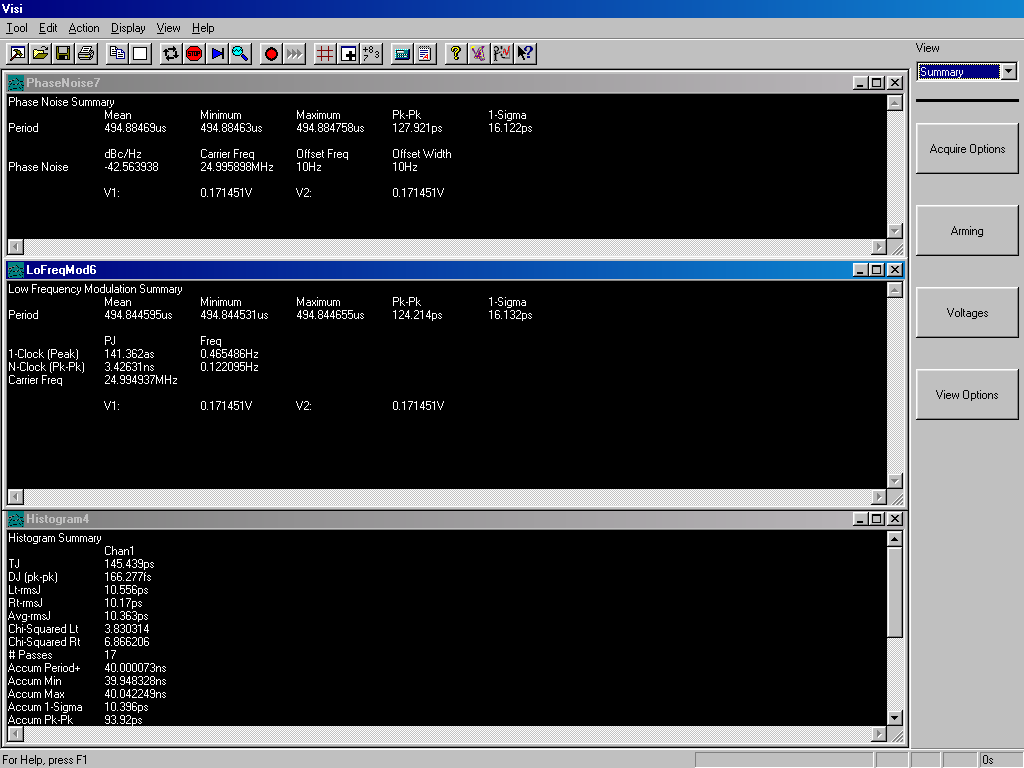

Metingen van de klok
Eerlijk is eerlijk: de Crystek-klok meet zeker niet onaardig. Op de labvoeding zien we rond de 10 ps jitter en -45dBc/Hz phase noise bij 10 Hz offset (u ziet wat voeding en implementatie hier doet. Dit zou -97dB moeten zijn volgens Crystek).
Een lineaire voeding maakt het niet direct beter in dit geval. Nu moeten we zeggen dat de Rigol labvoeding altijd wel érg goede resultaten geeft. Blijkbaar een erg schone voeding. Bovendien ligt het allemaal heel dicht bij elkaar: dat wel.
Ik denk toch dat het aan de mutec kan liggen. Ik weet nog toen jullie Audirvana aan het testen waren er bewust zonder de mutec werd geluisterd. Omdat die alles zou reclocken (galvanic isolation of up to 2500 VRMS, respectively 4242 VPK, for suppression of high-frequency interferences). Ik hoorde zelf niets thuis met audirvana. Maar had de mutec vergeten eruit te halen. Via een usb dac direct op de computer op een bw P9 koptelefoon hoorde ik wel behoorlijke verschillen. Misschien in het vervolg zonder de mutec testen.
De Innuos Phoenix USB Reclocker is ingebouwd in hun top model server. Ondanks de gescheide voedingen en andere optimalisaties vind Innuos het kennelijk nodig om toch het usb signal nog extra te reclocken (opschonen) met een 5000 VRMS bordje. Dat bordje zit namelijk ook in hun phoenix. Om maar aan te geven dat galvanische isolatie best veel doet.
Galvanische ontkoppeling is alles.
