Het blijft ons fascineren dat een datanetwerk invloed heeft op de prestaties van een hifisysteem. Het wisselen van een switch, de voeding op een switch of zelfs het toevoegen van een netwerkfilter kan een belangrijke punt op de ‘i’ zijn. In dit artikel presenteren we onze laatste metingen en inzichten.

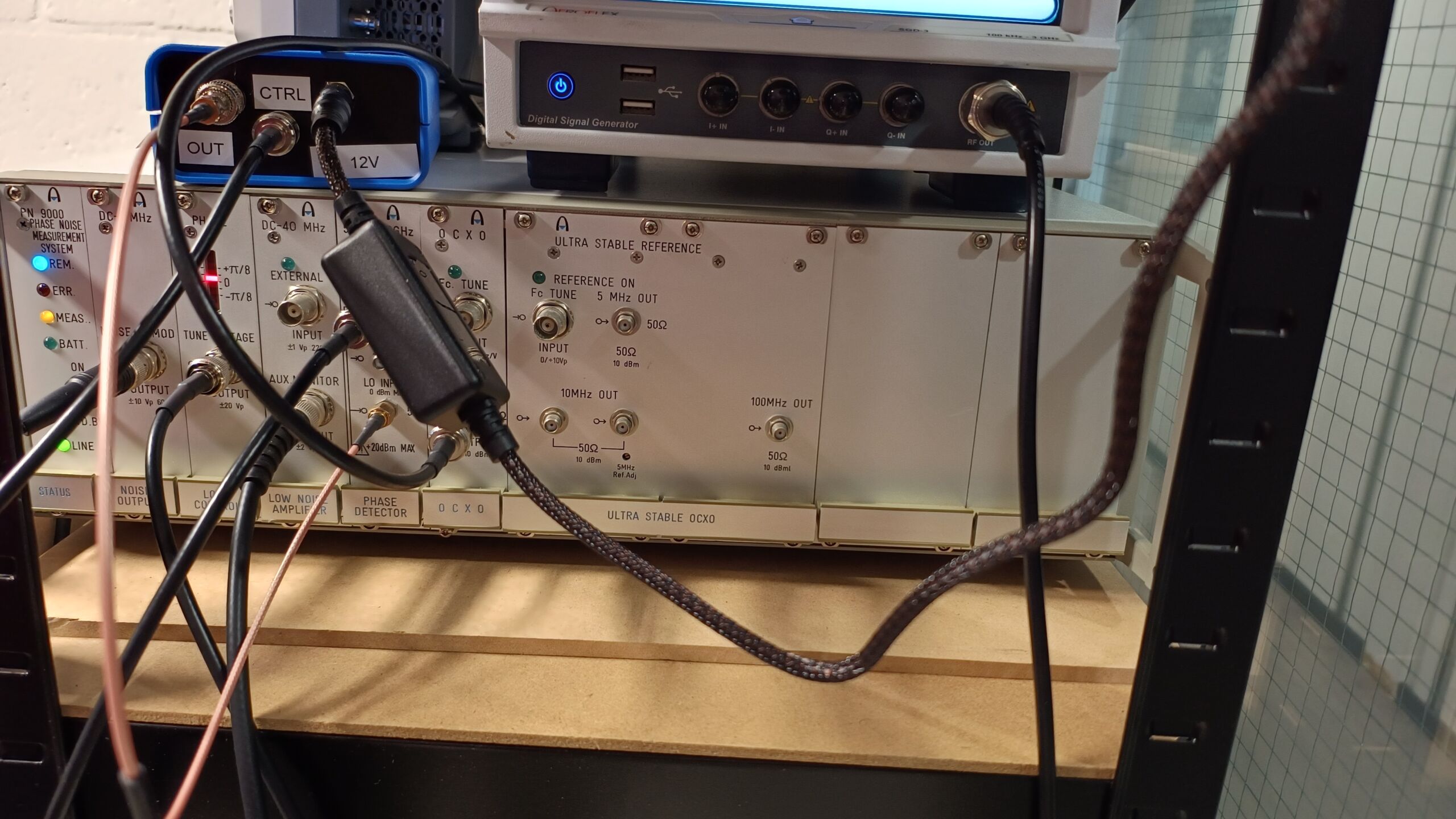

De vaste lezer weet dat we sinds een tijdje een mooie Aeroflex PN9000 hebben in ons lab. We hebben voor dit apparaat dat zéér precies phase noise kan meten, een paar hoogwaardige referentie-kristallen gekocht, waaronder een 100 MHz model van Axtal. Mutec heeft ons een custom-model geleverd van de REF10-120. Daarnaast hebben we modellen van 25 MHz, 20 MHz en een low phase noise generator van Aeroflex voor andere metingen.
De meetopstelling
Voor dit onderzoekje hebben we de Volumio Primo weer uit de kast gehaald en in de RF afgeschermde meet-box geplaatst. We gebruiken de standaard voeding van de Volumio. Op het 100 MHz-kristal hebben we een actieve probe geplaatst. Deze probe stuurt het kloksignaal naar de Aeroflex. Als referentie hebben we het Axtal 100 MHz kristal aangesloten.

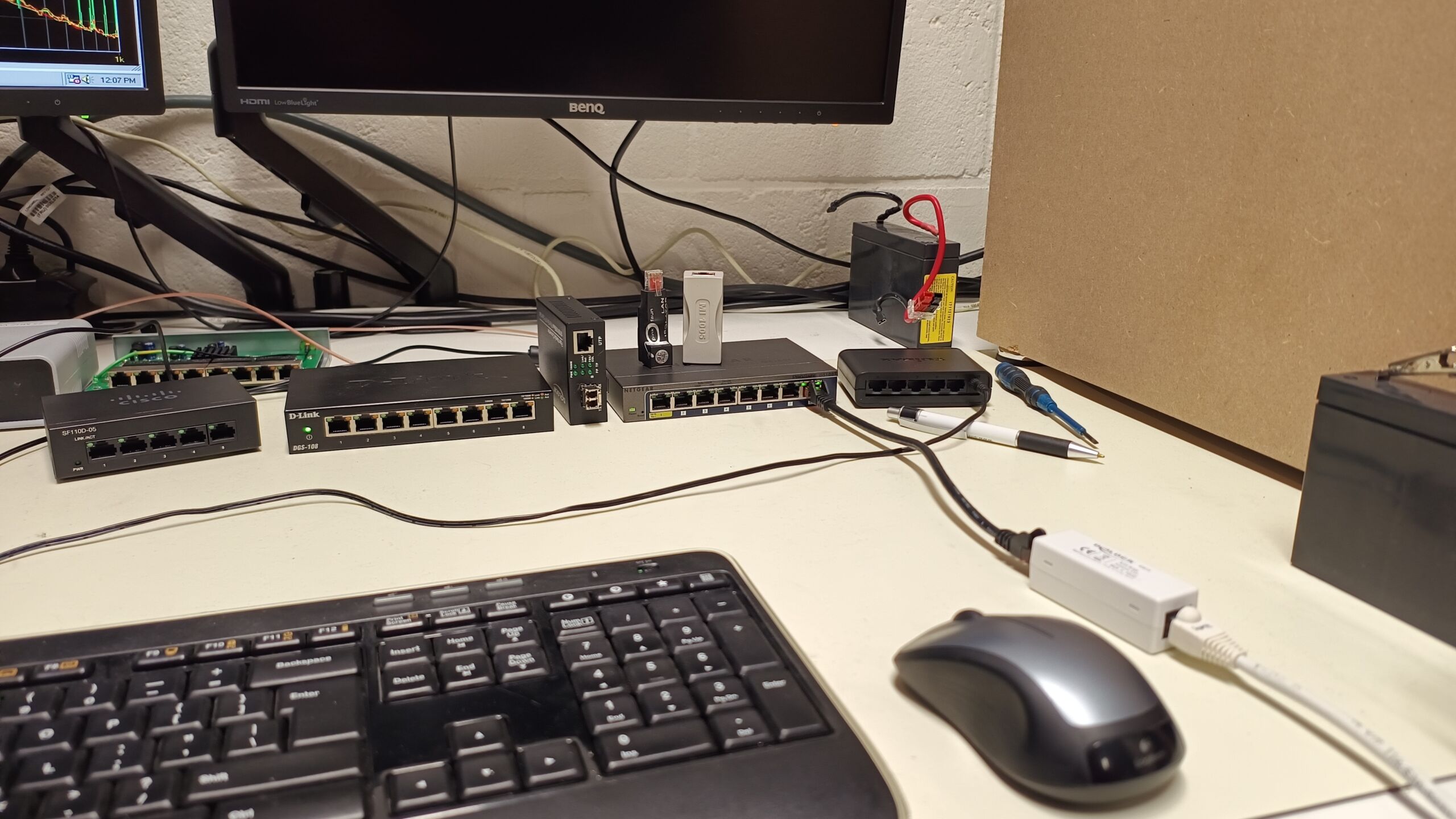

Voor dit onderzoek hebben we een paar switches gepakt:
- Netgear 108T
- Dlink GS108
- Cisco SF110D-05
- Delock Fiber converter
Ook hebben we een paar netwerkfilters in de mix gegooid, net als een voeding van IFI (12V) en Sbooster (5V). Dit om te bekijken wat dit doet met de resultaten.
Phase Noise

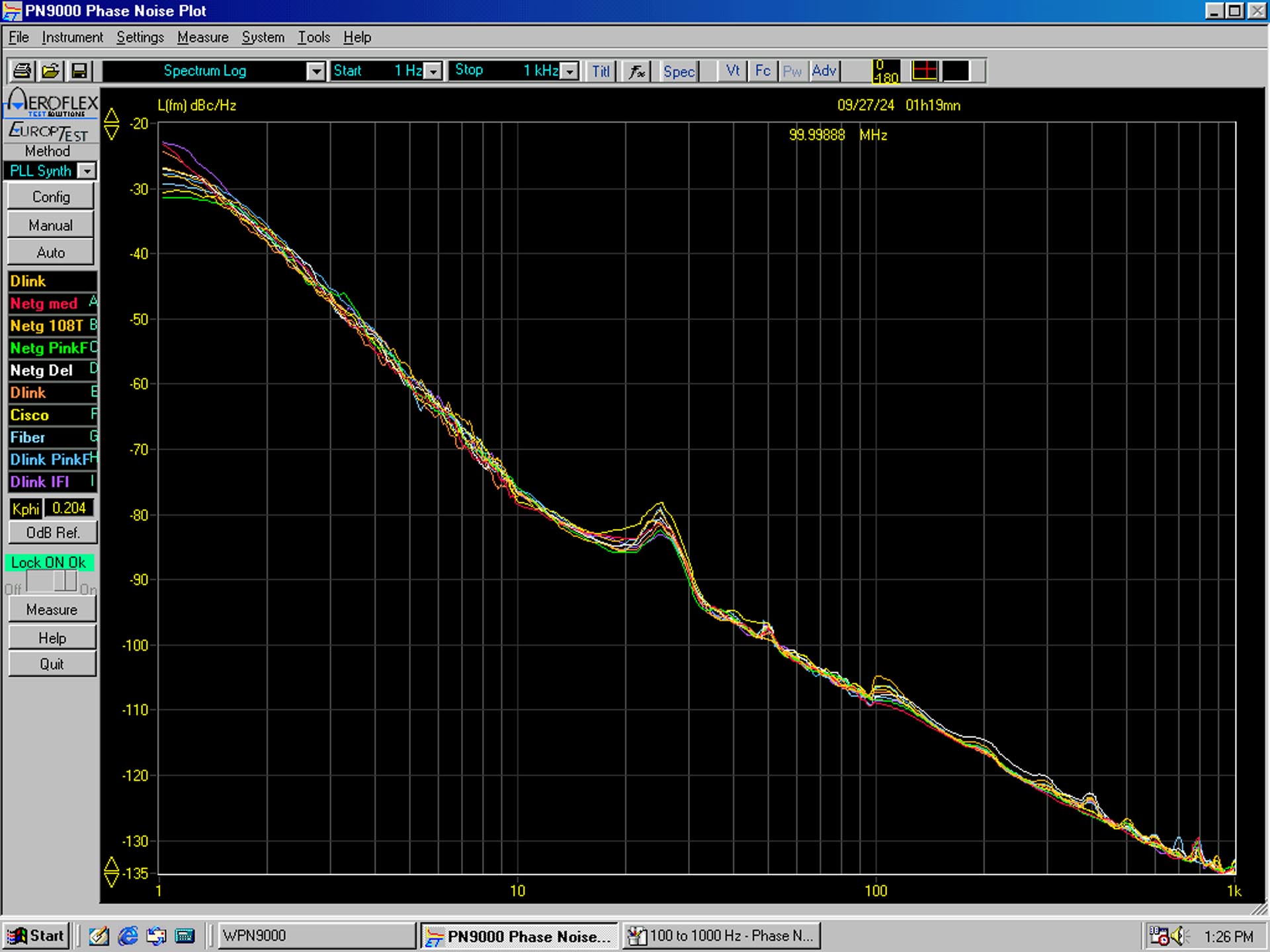

De Aeroflex PN9000 maakt primair phase noise metingen. Uit deze phase noise metingen kan de Aeroflex-software ook jitter berekenen. Het verschil is dat phase noise in het frequentiedomein wordt gemeten en jitter in het tijdsdomein. Dus je zou kunnen zeggen dat phase noise aangeeft hoe zuiver een frequentie is en jitter geeft aan hoe stabiel de frequentie is in het tijdsdomein.
Nu zou het heel gek zijn als de bovenstaande metingen heel extreem zouden afwijken. Echter zien we wel verschillen in ruisvoer. En dat is in lijn met wat we hadden verwacht en wat we horen… het zijn subtiele verschillen, maar wel hoorbaar.

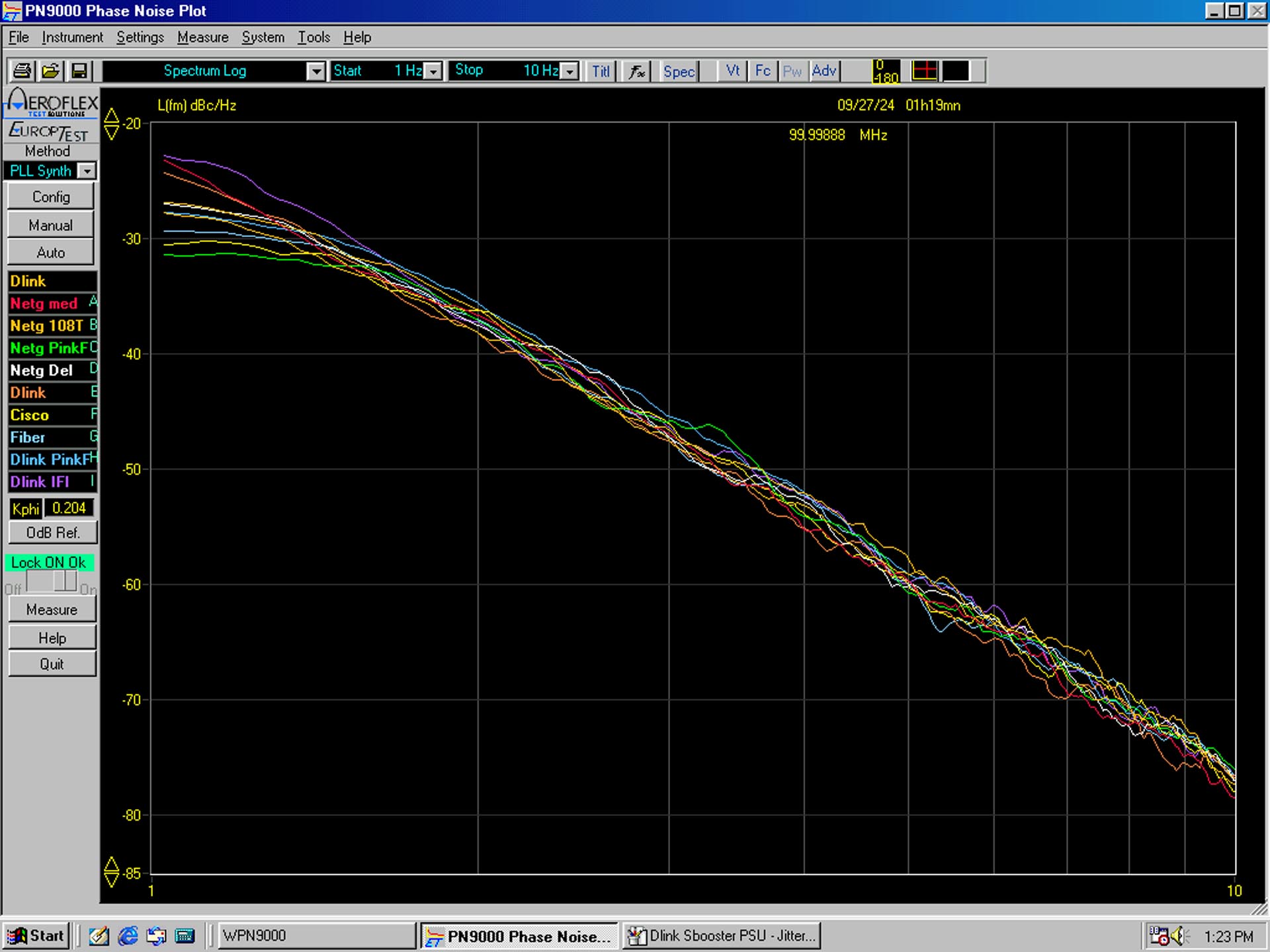

Het verschil bij 1 Hz is best groot: daar scoort de Netgear met IFI-voeding en Pink Faun filter rond de -33dBc/Hz. De Dlink met IFI-voeding en Pink Faun filter scoort daar -25dBc/Hz. Dat is een fors verschil van 8dBc/Hz.
Bij het deel 10Hz tot 100Hz zien we dat de Cisco ruim boven de rest ligt. Ook daar is het verschil tussen de beste en de slechtste toch meer dan 5dBc/Hz. Dat is ook significant te noemen.

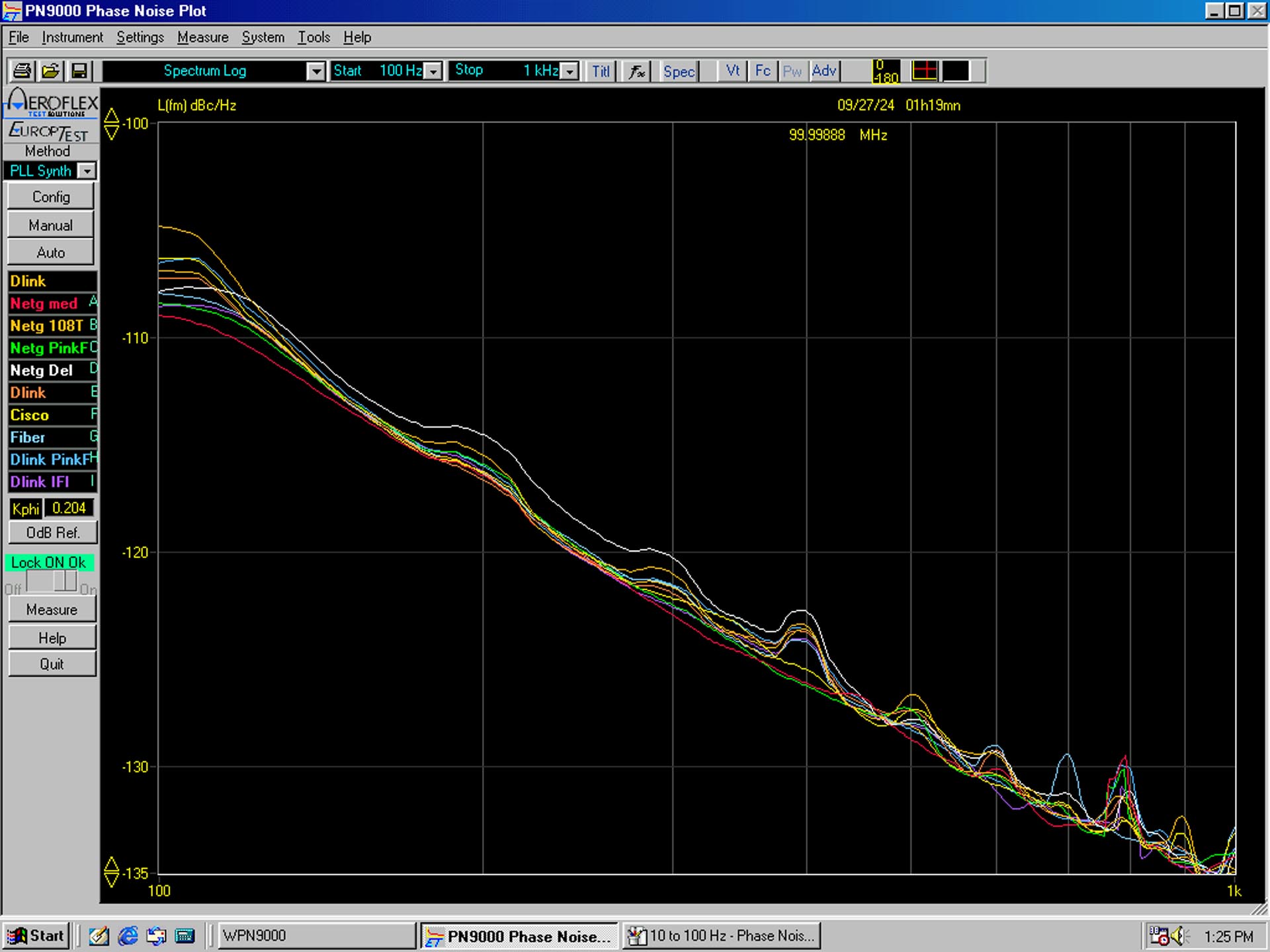

Tenslotte 100 tot 1000 Hz. Daar zien we vooral een groot verschil tussen plots die bulten geven en plots die recht blijven. De Netgear met Delock filter slingert aardig. De Netgear met Medical grade filter blijft aardig recht. Net als de Netgear met Pink Faun filter.
Jitter

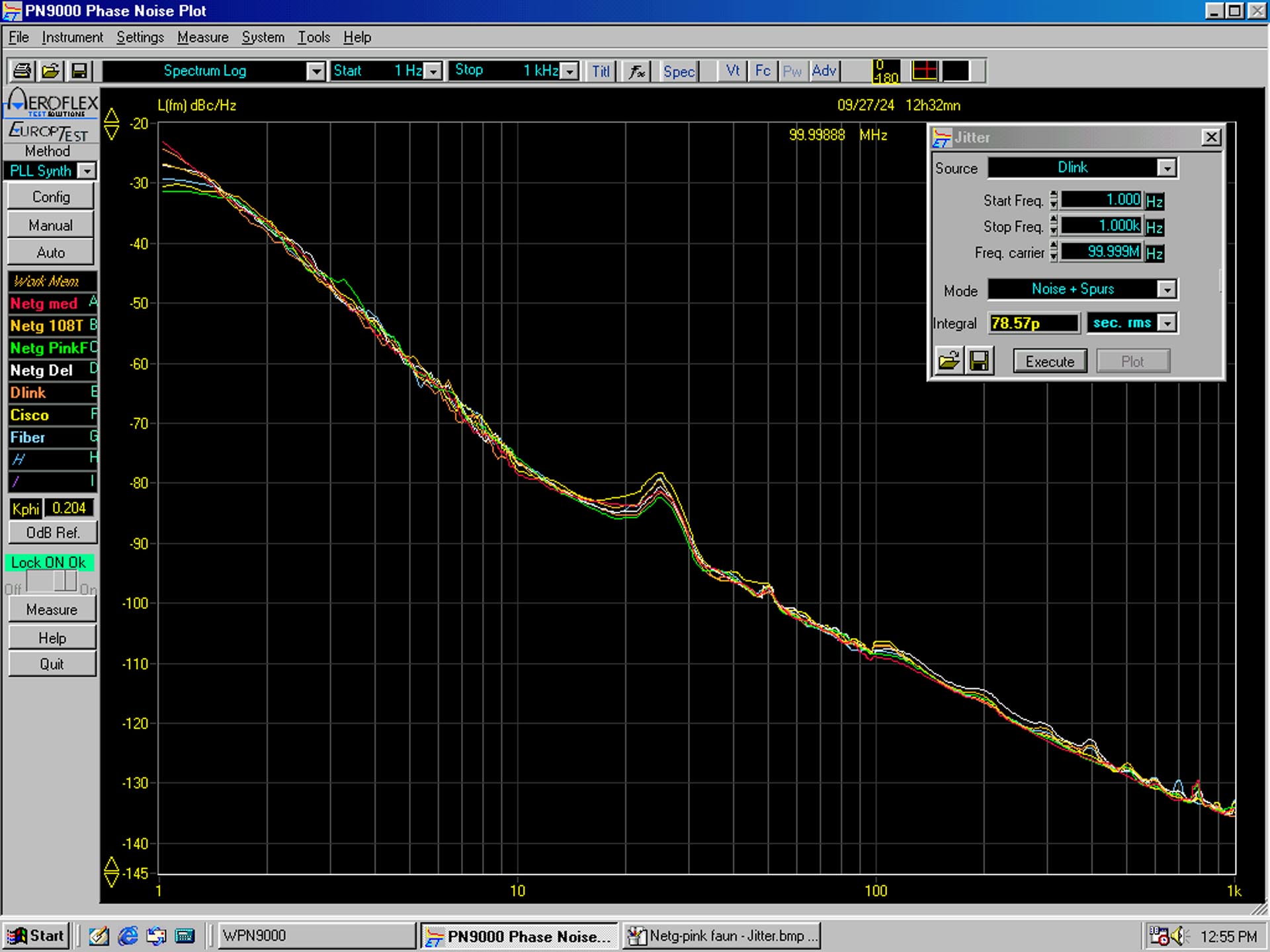

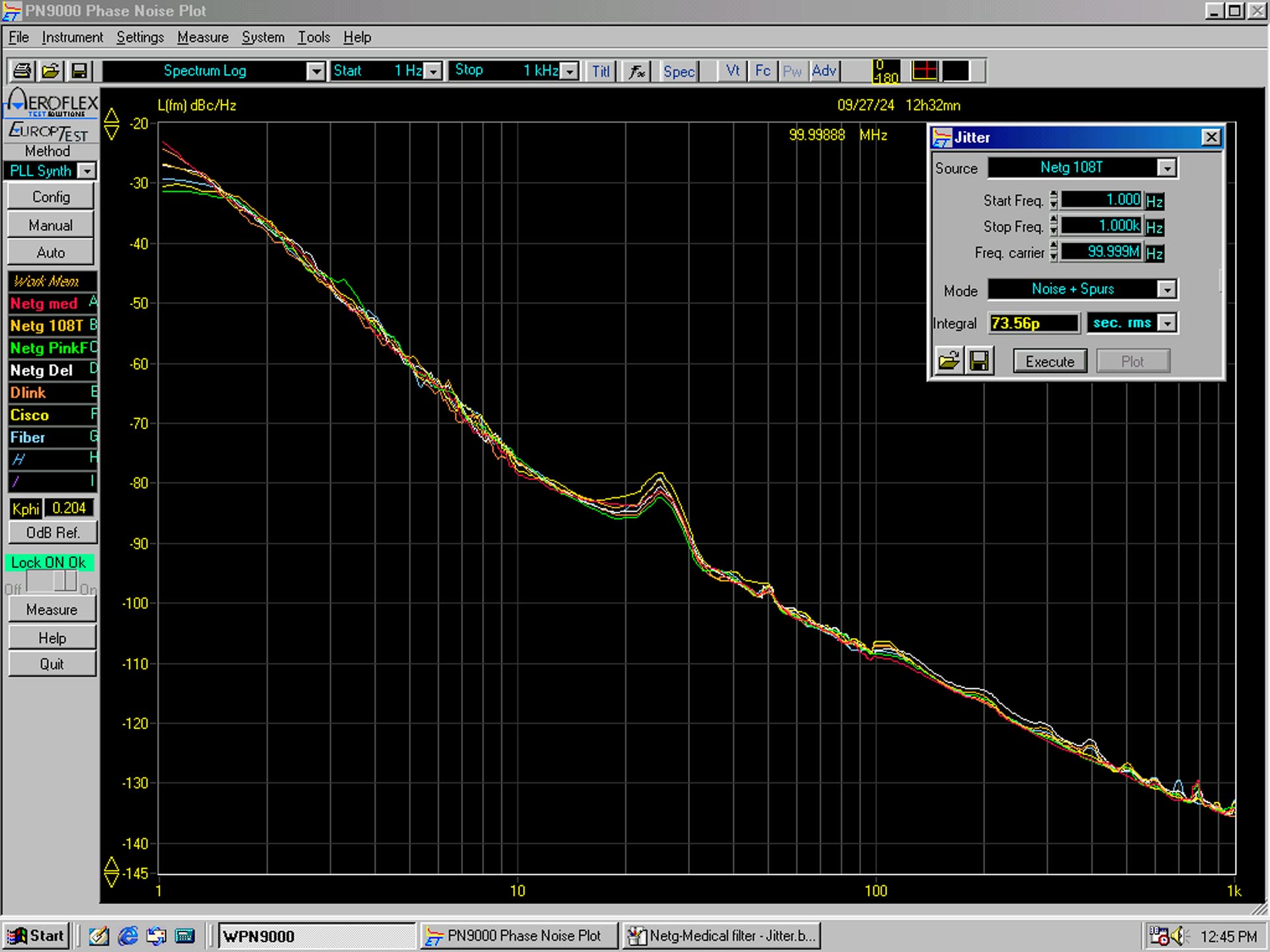

We hebben voor alle combinaties ook de jitter laten berekenen. Het verschil tussen de beste en slechtste is bijzonder groot: 56ps en 98ps. Dat is meer dan 40ps verschil tussen de best presterende combinatie (Netgear met IFI voeding en Pink Faun filter) en de slechtste: Dlink met IFI-voeding en Pink Faun. De reden is vrij eenvoudig: de Dlink is een switch die op 5V hoort te werken: de IFI is 12V. Dat werkt, omdat de Dlink een voltage regulator heeft die het gewoon weer terug brengt. Echter zorgt dit wel voor extra ruis. En dat meten we direct terug. Dus pas hiermee op: het werkt, maar het zorgt potentieel voor extra jitter.
Het verbaast ons dat de Cisco zo goed scoort in deze test, want in andere tests meten we best veel ruis. In ieder geval met de standaard voeding. We hebben nu de Dlink voeding gebruikt. Die is een stuk schoner dan de Cisco-voeding, weten we. Echter scoort de Cisco een stuk beter dan de Dlink met stock voeding. Opmerkelijk.
Het verschil tussen de Netgear (met IFI-voeding) zonder filter, medical grade filter, Delock filter en Pink Faun filter is best groot. De Pink Faun drukt jitter in de Volumio naar 56ps. De medical grade zet net geen 83ps op het scherm. Toch 30ps verschil!
Fiber zonder tweaks doet het niet slecht: 63ps jitter. Kortom: zeker een nette optie voor wie snel resultaat wil boeken.
Conclusie
Maakt een netwerk een verschil in uw hifi-systeem? Ja… 100%. Het is hoorbaar en ook gewoon keihard meetbaar. We hopen dat dit nu écht een einde aan de discussie brengt of een switch, filter of voeding een verschil kan brengen in luistergenot.
