Plixir Elite BDC MK2 lineaire voeding – Single en Dual – 5 Volt

Metingen en conclusie

We hebben zowel de single als dual versie getest op stabiliteit en ruis. Jitter en faseruis is met de single-versie getest.

Metingen zijn gedaan met een Tekbox LISN, Picoscope 5000-serie scope en een variabele weerstand om een last op de voeding te zetten. Stabiliteit is gemeten met een Rigol Electronic load. We hebben gemeten tot 3A.

Jitter en faseruis is gemeten met een Aeroflex PN9000 met een 100 MHz Axtal OCXO als referentie. Metingen zijn zowel gedaan met de voeding op een Dlink 108 V4 switch als op de Volumio Primo zelf. In alle gevallen is de meting met een actieve probe gedaan op het 100 MHz kristal in de Volumio Primo.

Stabiliteit en ruis

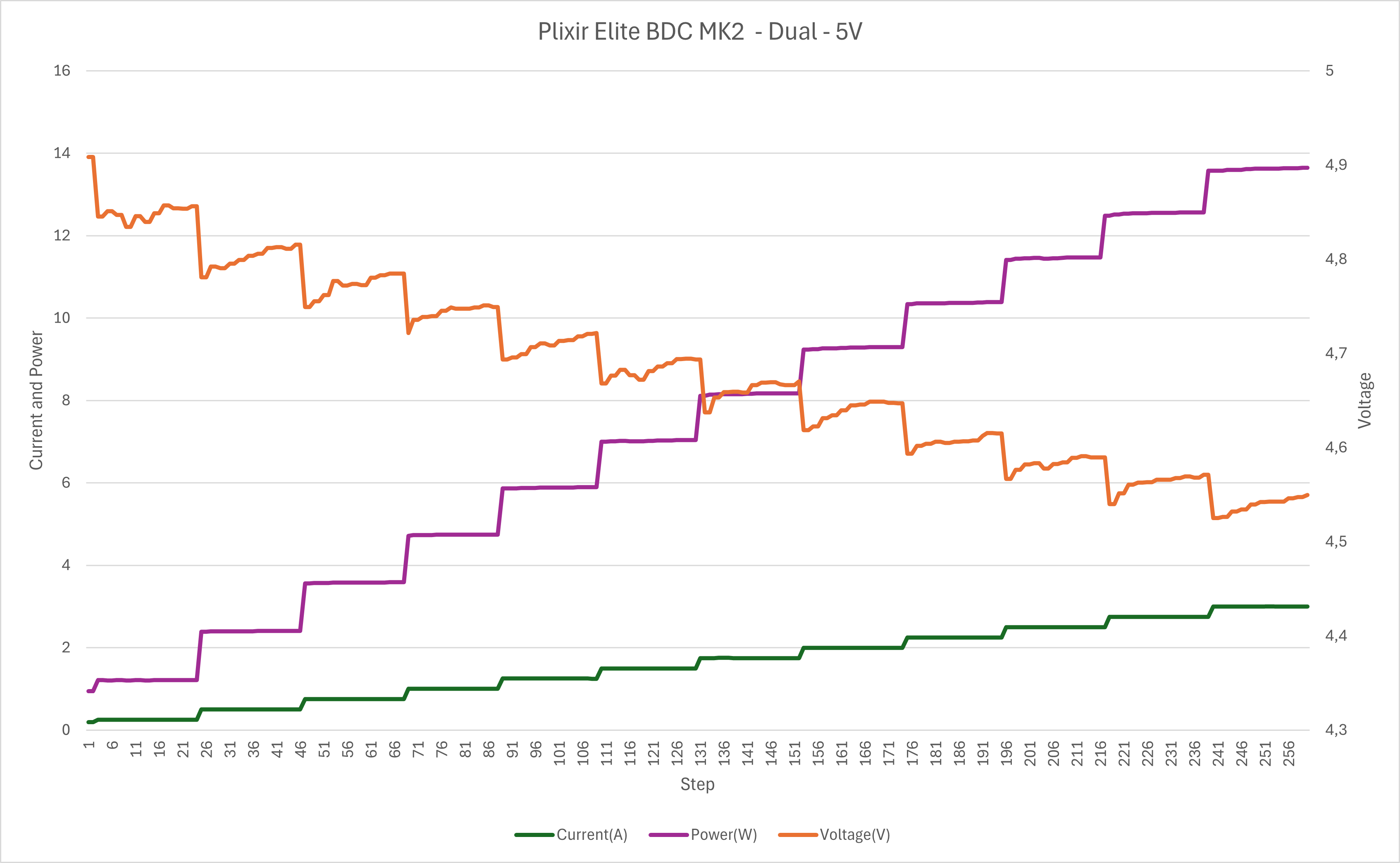

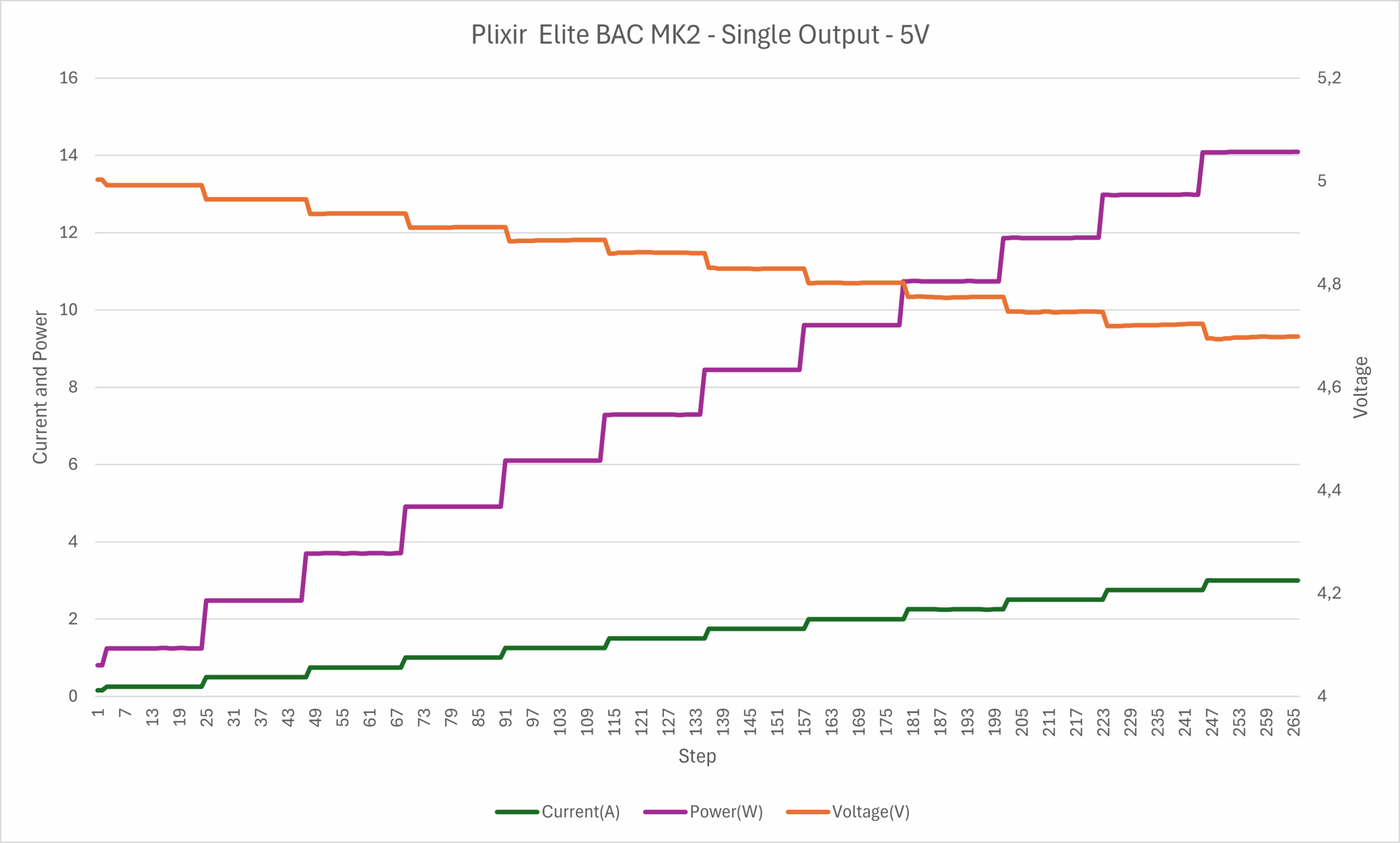

Laten we beginnen met te melden dat de single-output stabieler is dan de dual. En dan hebben we beide voedingen tot 3A belast. De dual zou tot 5A moeten kunnen. Dat zal ook wel gaan, maar de vraag is met hoeveel voltage drop.

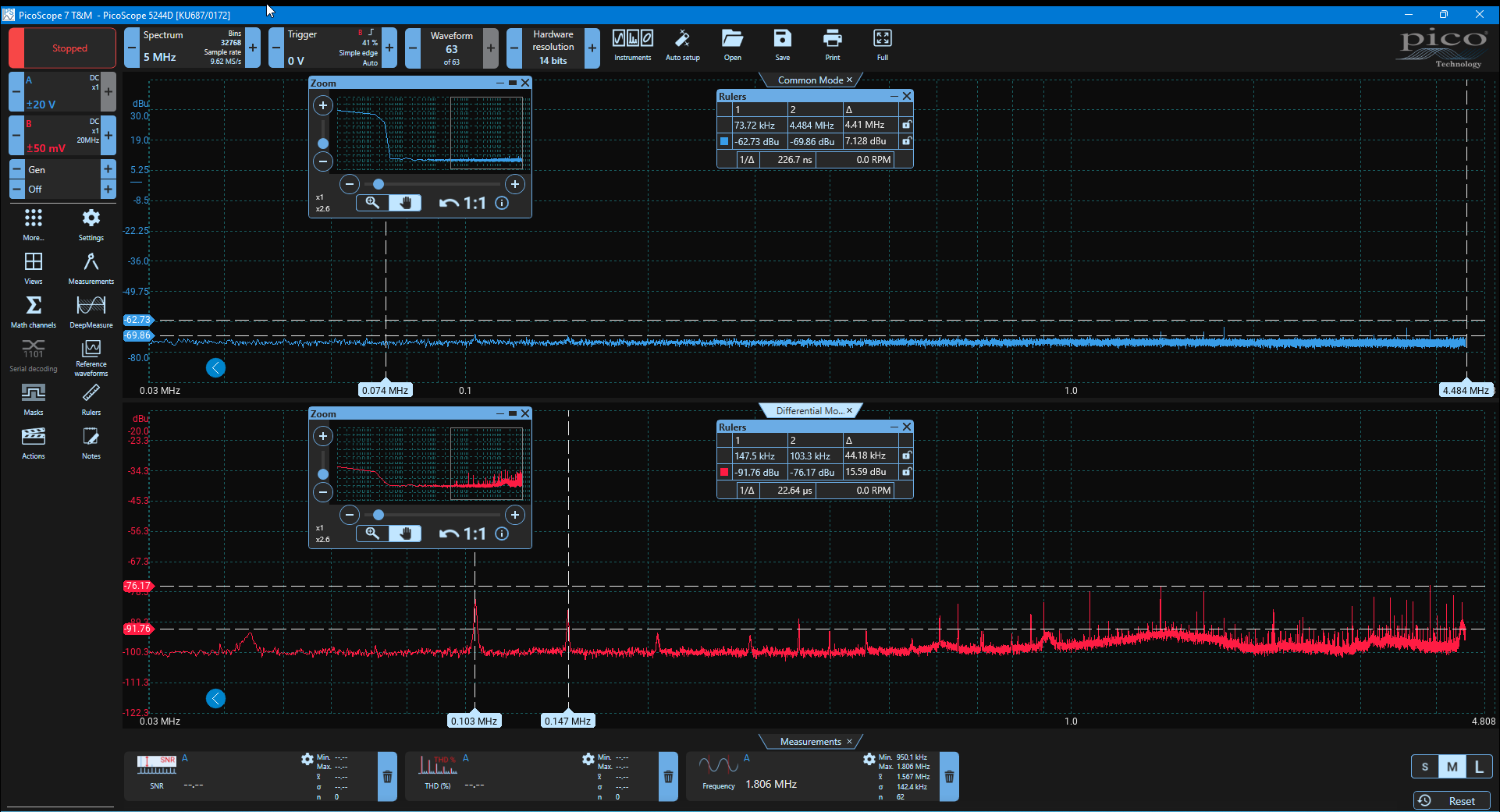

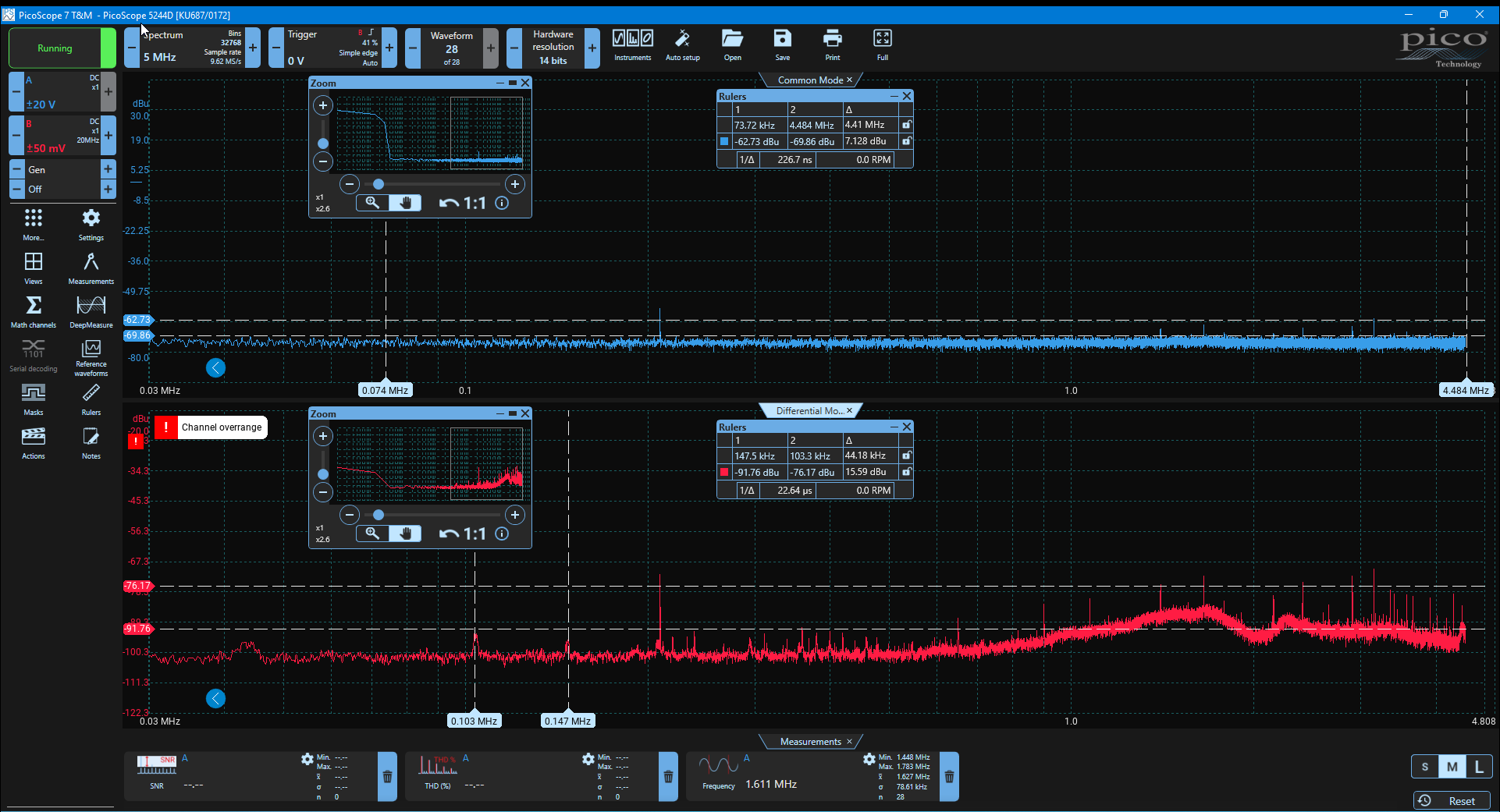

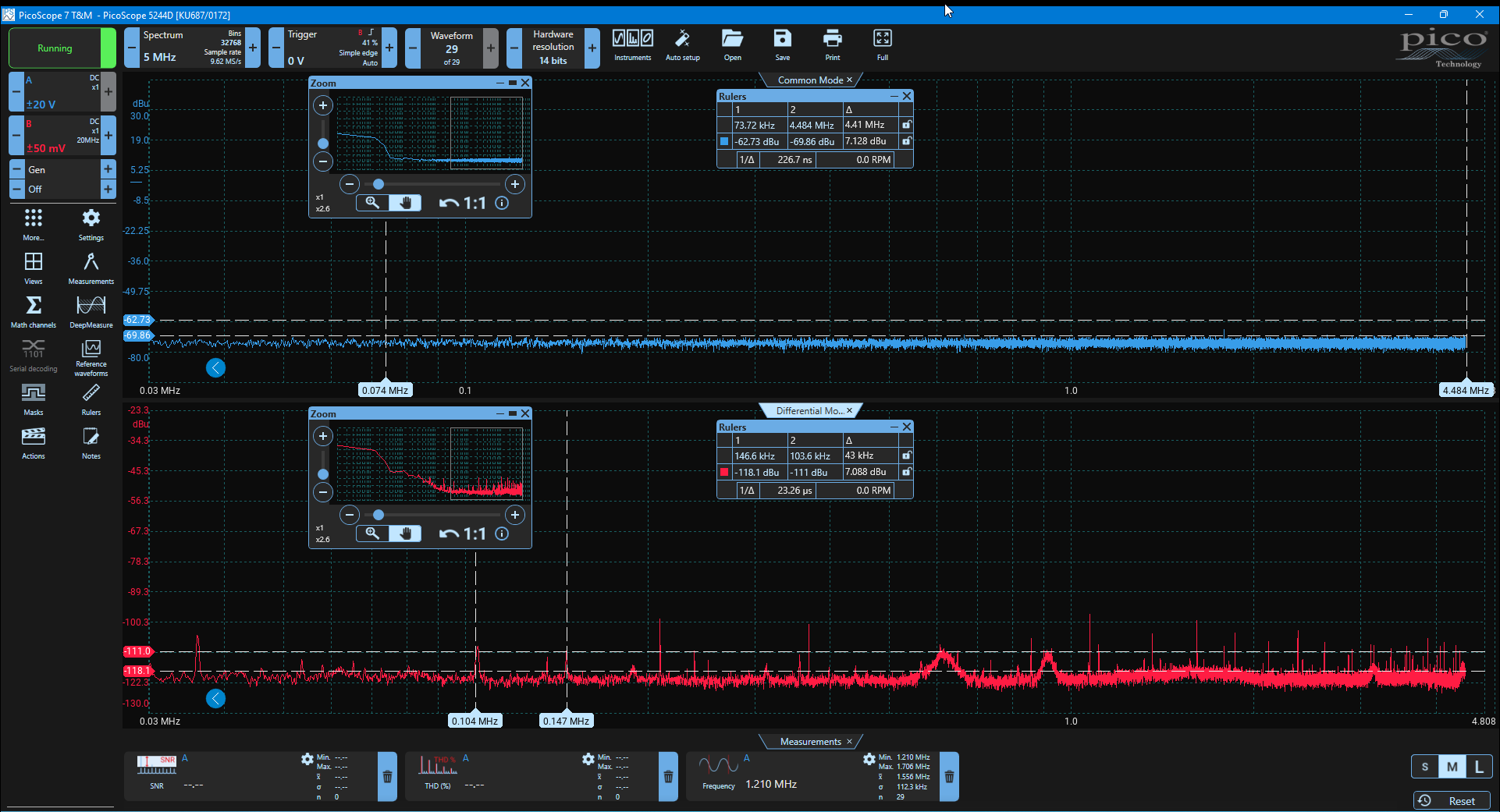

We zien tevens bij de dual dat áls we beide uitgangen belasten, de ruis wat stijgt op de DC-output. Uberhaupt is de noise op de dual-output hoger dan bij de single output. Waardoor dat precies komt, is wel de vraag natuurlijk; waarschijnlijk pick-up van de extra bekabeling, extra condensator. Ook wij moeten hier wat gokken.

Nu presteren beide voedingen gewoon prima in deze test, maar onze voorkeur gaat écht uit naar een single output. Dus als u het budget hebt: investeer in twee losse voedingen voor optimale prestaties.

Invloed op jitter en faseruis

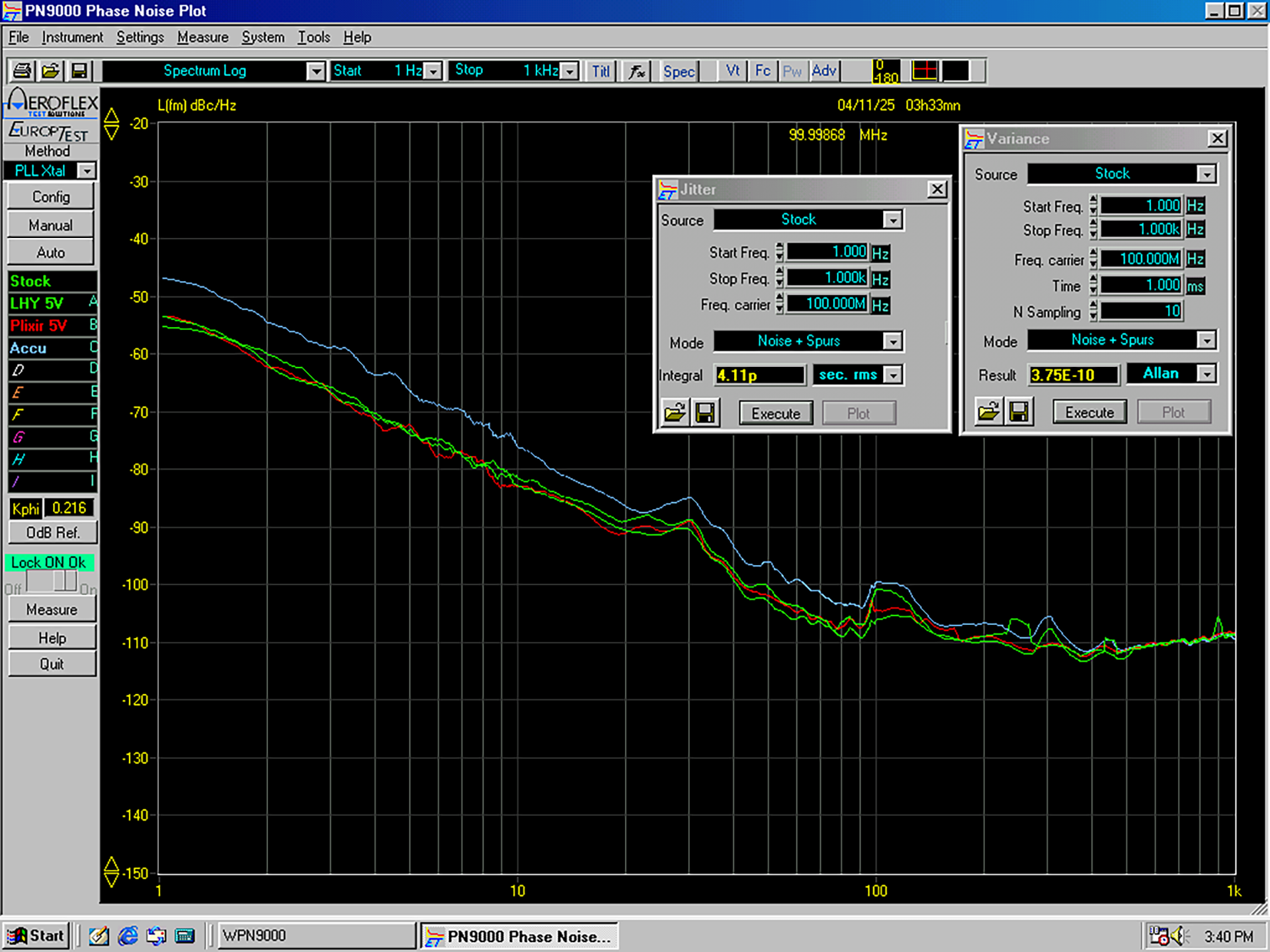

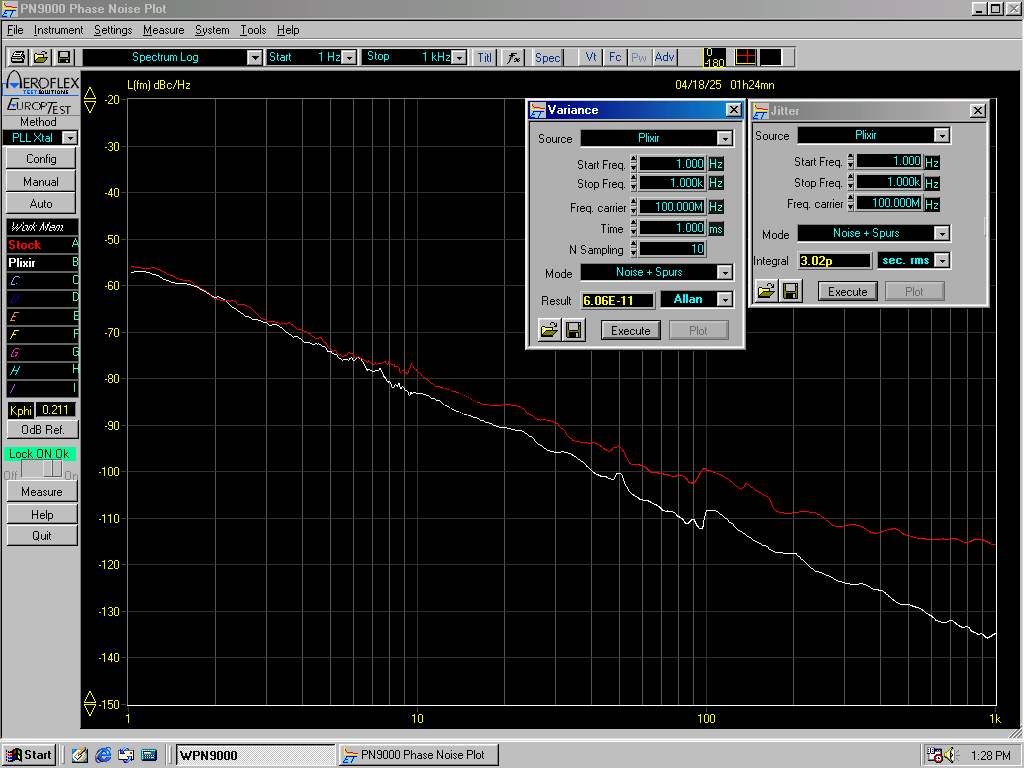

We hebben voor deze meting de single-output gebruikt. Duidelijk is dat de Plixir hier uitstekend scoort én dat het zonder meer zin heeft te investeren in een goede voeding voor zowel een switch als een streamer als de Volumio Primo. We zien een betere Allan Variance én meer dan 1ps jitter reductie. Faseruis bij 10Hz is 5dB lager. Bij 1K 20dB.

We hebben al vaker hierover geschreven – en we hebben er ook een AlphaLabs video over gemaakt – en ook nu blijkt weer dat het écht loont te investeren in een goede voeding.
