Iets over ATL - Advanced Transmission Line
Inhoud
Waar het bij PMC om draait, is natuurlijk het ATL-systeem: Advanced Transmission Line met de Laminair X flow-technologie wat de luchtstroom door deze transmissielijn regelt. PMC is daar al meer dan 30 jaar mee bezig.
Een transmissielijn is wezenlijk anders dan een basreflexsysteem. Een transmissielijn is in basis een lange pijp met aan het einde een bas-unit. Deze ‘tunnel’ dempt hoge- en middentonen maar laat het lagere segment wél door. Het gebied waarbinnen deze ‘tunnel’ werkt is veel groter dan bij basreflex die vaak afgestemd is op één frequentie.
Het goed ontwerpen van een transmissielijn is echter veel complexer, duurder en neemt meer ruimte in (de kast moet dus ook groter zijn). De transmissielijn wordt weliswaar rond een bepaalde frequentie ontworpen, maar werkt veel breedbandiger dan een basreflexsysteem (de demping is ook nooit 100%, waardoor ook harmonischen kunnen meekomen, wat veelal gunstig is voor een natuurlijke weergave).
Echter staat een tranmissielijn wel 90 graden uit fase. De weergave aan de achterkant van de unit staat 180 graden uit fase, de transmissielijn is veelal 1/4 van de golflengte, dus 180 + 90 graden = 270 graden, wat resulteert in -90 graden uit fase.
Dat is niet direct een probleem, omdat het gehele systeem dus veel breedbandiger werkt waardoor de energie in het laag langer en breedbandiger bijdraagt. Dit compenseert voor het deel rond de tuningsfrequentie, wat uit fase staat. Dit in tegenstelling tot een basreflexsysteem waarbij de poort weliswaar ín fase staat, maar veel abrupter afkapt buiten de tuningsfrequentie. (Dat is eigenlijk altijd wel merk- en hoorbaar, vindt uw auteur. Zeker op zachter volume.).
Voorbeelden – Transmissielijn, Basreflex, Gesloten
Hieronder wat voorbeelden van amplitude en faseverloop van een gesloten systeem, een basreflexsysteem en een transmissielijn. Wat beter of gunstiger is, ligt altijd aan het gebruik een het ontwerp van de fabrikant.
-

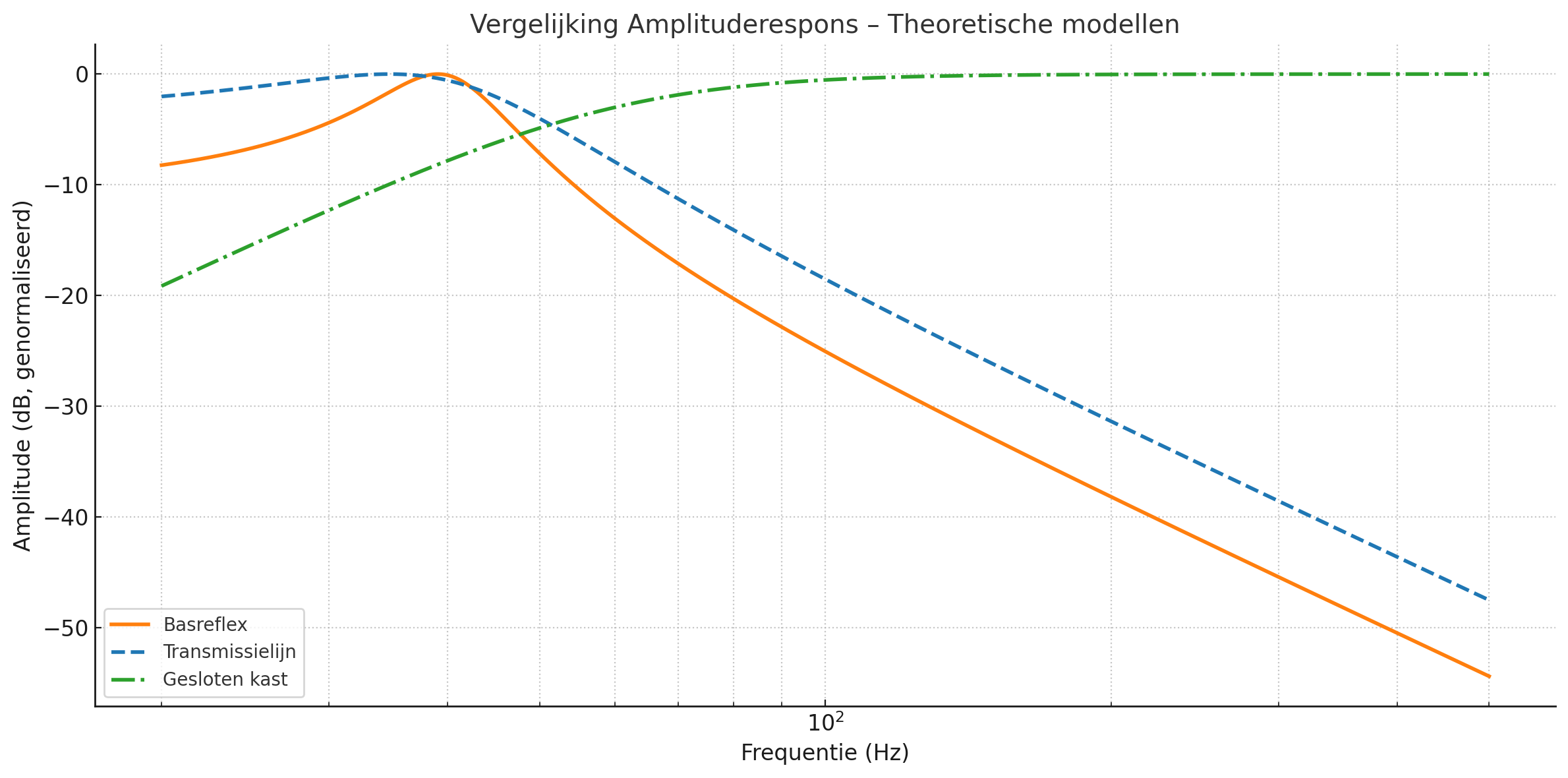

Theoretische modellen – amplitude
- Basreflex (oranje) geeft een duidelijke piek rond de tuning.
- Transmissielijn (blauw) verloopt vloeiender, met diepere respons.
- Gesloten kast (groen) valt netjes af met 12 dB/octaaf.
-

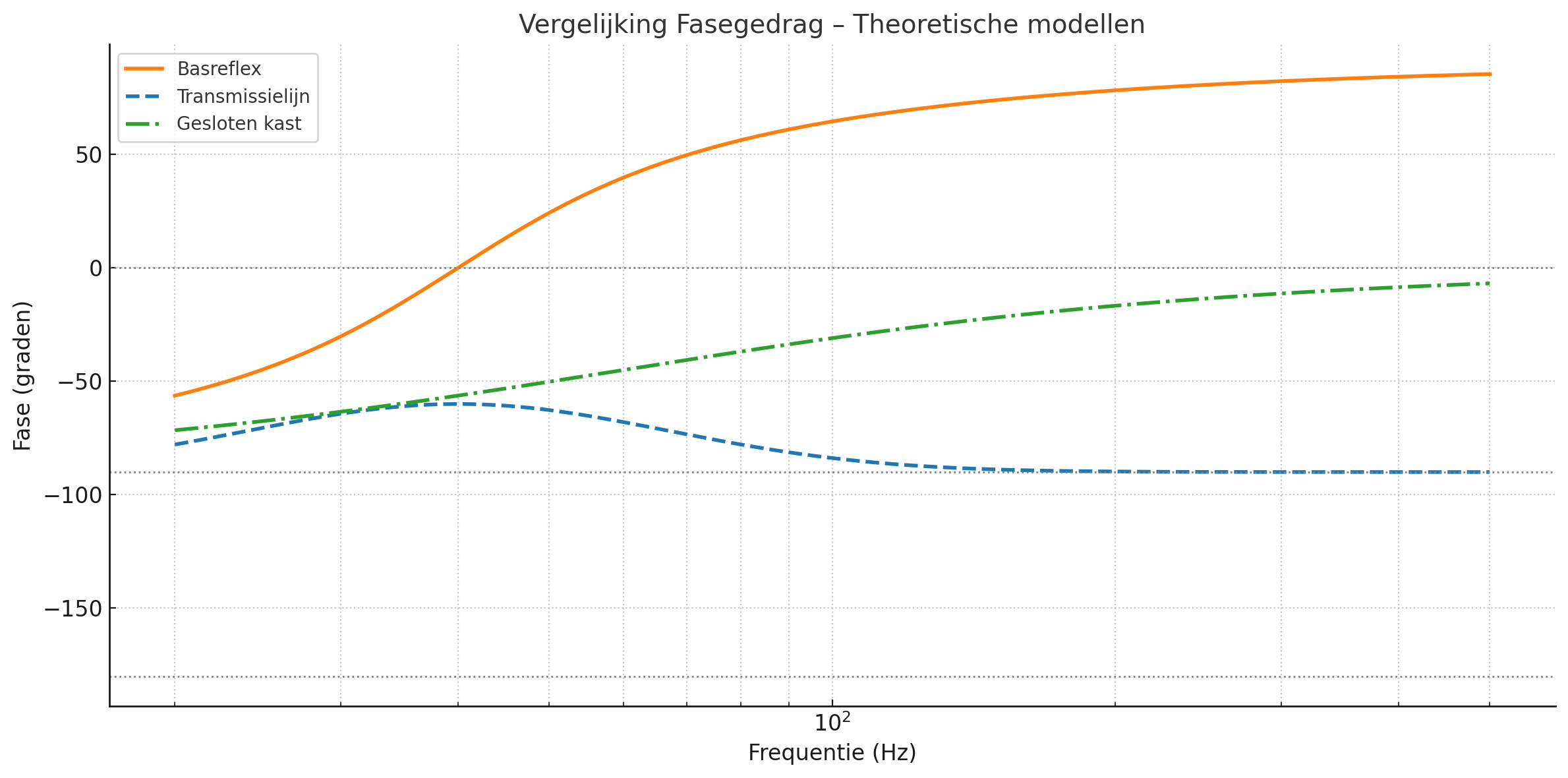

Theoretische modellen – fase
- Basreflex: scherpe omslag rond de tuning.
- Transmissielijn: rond -90°, maar breder uitgesmeerd.
- Gesloten kast: voorspelbaar en geleidelijk naar -90°.
-

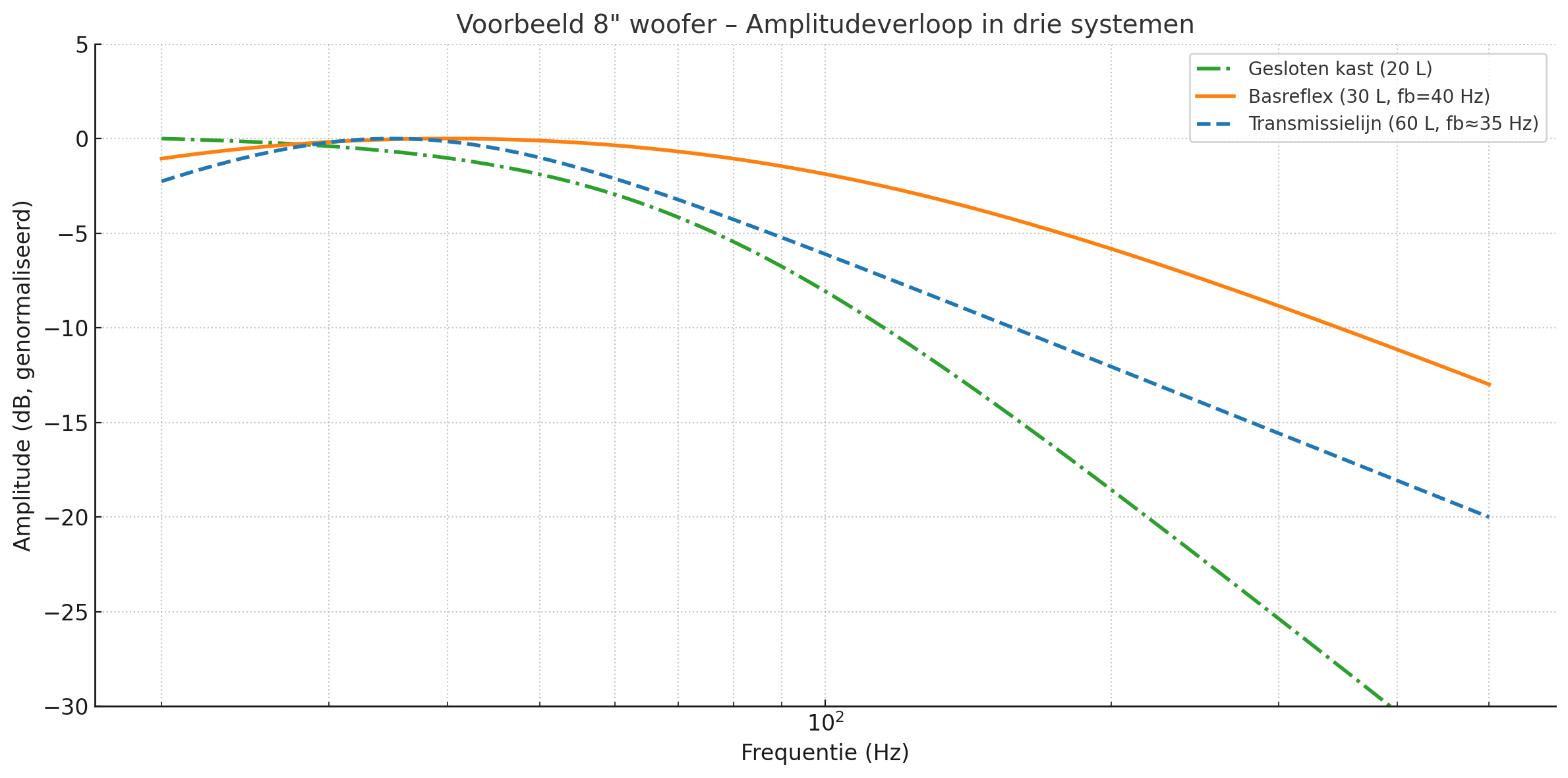

Praktisch voorbeeld 8″ woofer
- Gesloten (20 L): strak, maar weinig output onder ±60 Hz.
- Basreflex (30 L, fb=40 Hz): meer punch rond 40 Hz, maar abrupt aflopend daaronder.
- Transmissielijn (60 L, fb≈35 Hz): grotere kast, maar vloeiender en dieper laag.
