Metingen en conclusie
Inhoud

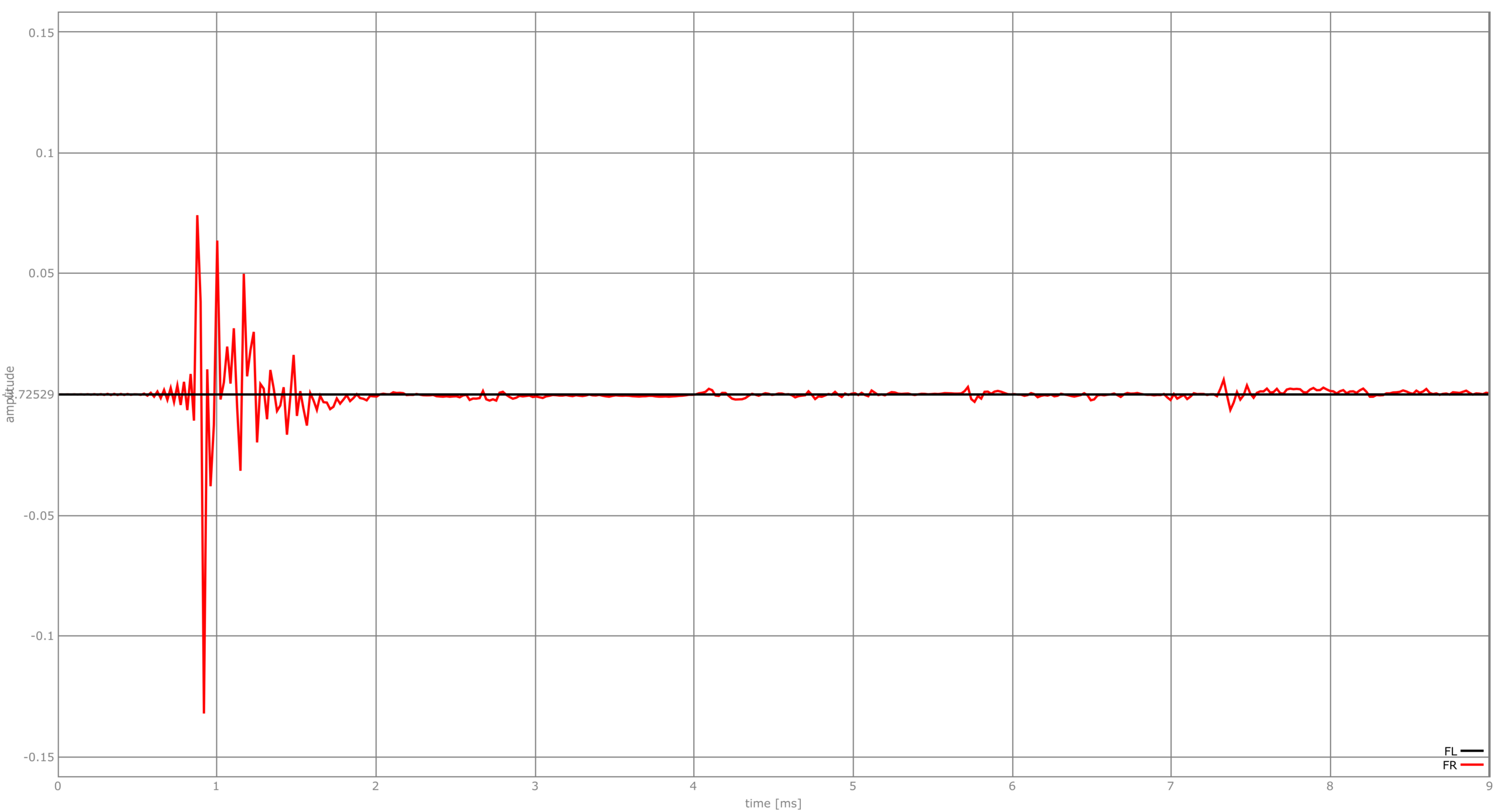

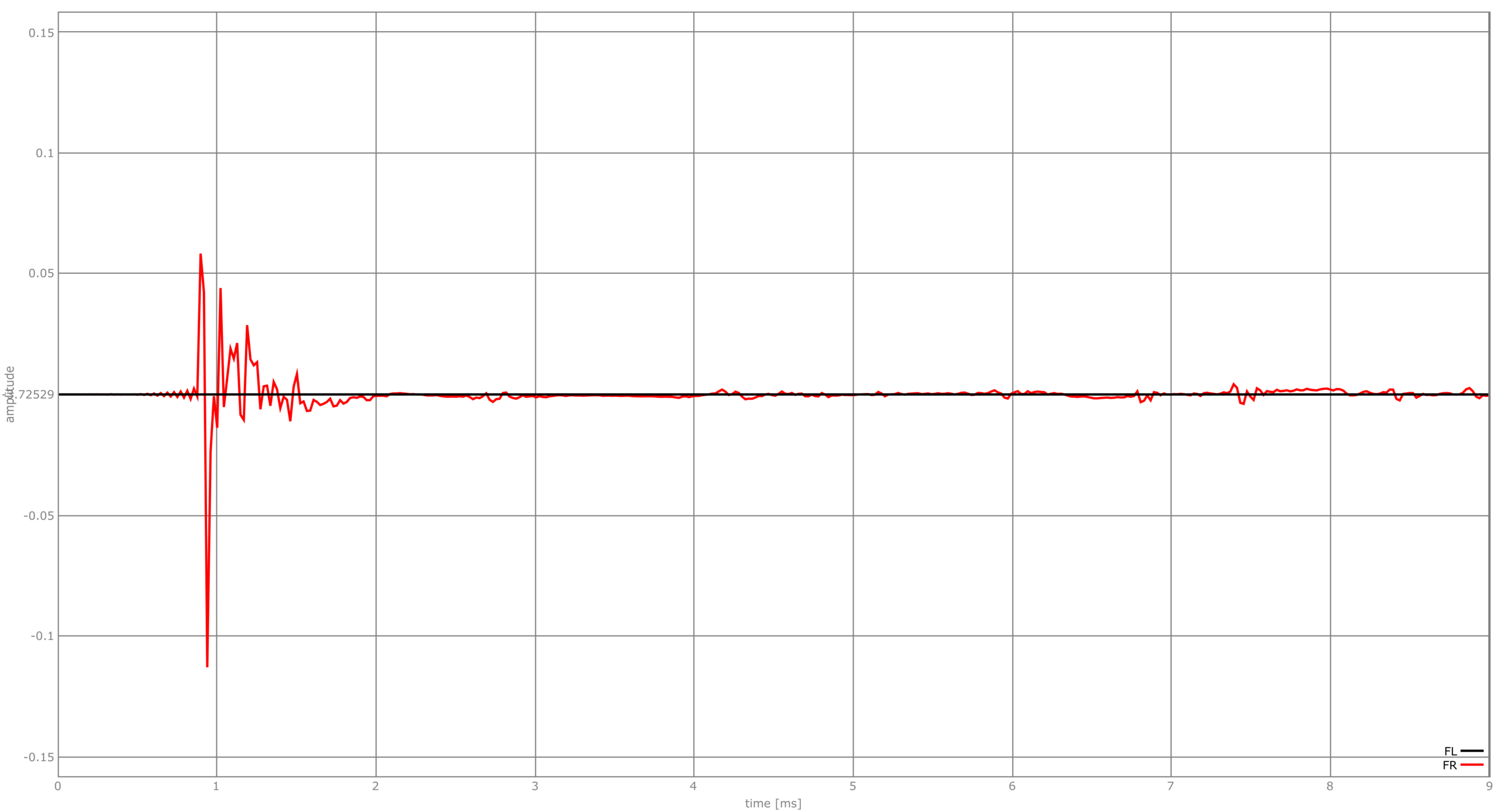

We hebben de PMC Prodigy1 ook gemeten. Zowel respons als impuls-respons, vervorming, impedantie, fase en een meting aan de terminal (soort respons en fase aan het filter). Akoestische metingen zijn gedaan met de Illusonic IAP met een Audient ID14 microfoonversterker en DPA 4091 microfoon. De metingen zijn gedaan aan de ‘dode’ cinemakant van de luisterruimte.
Respons en vervorming

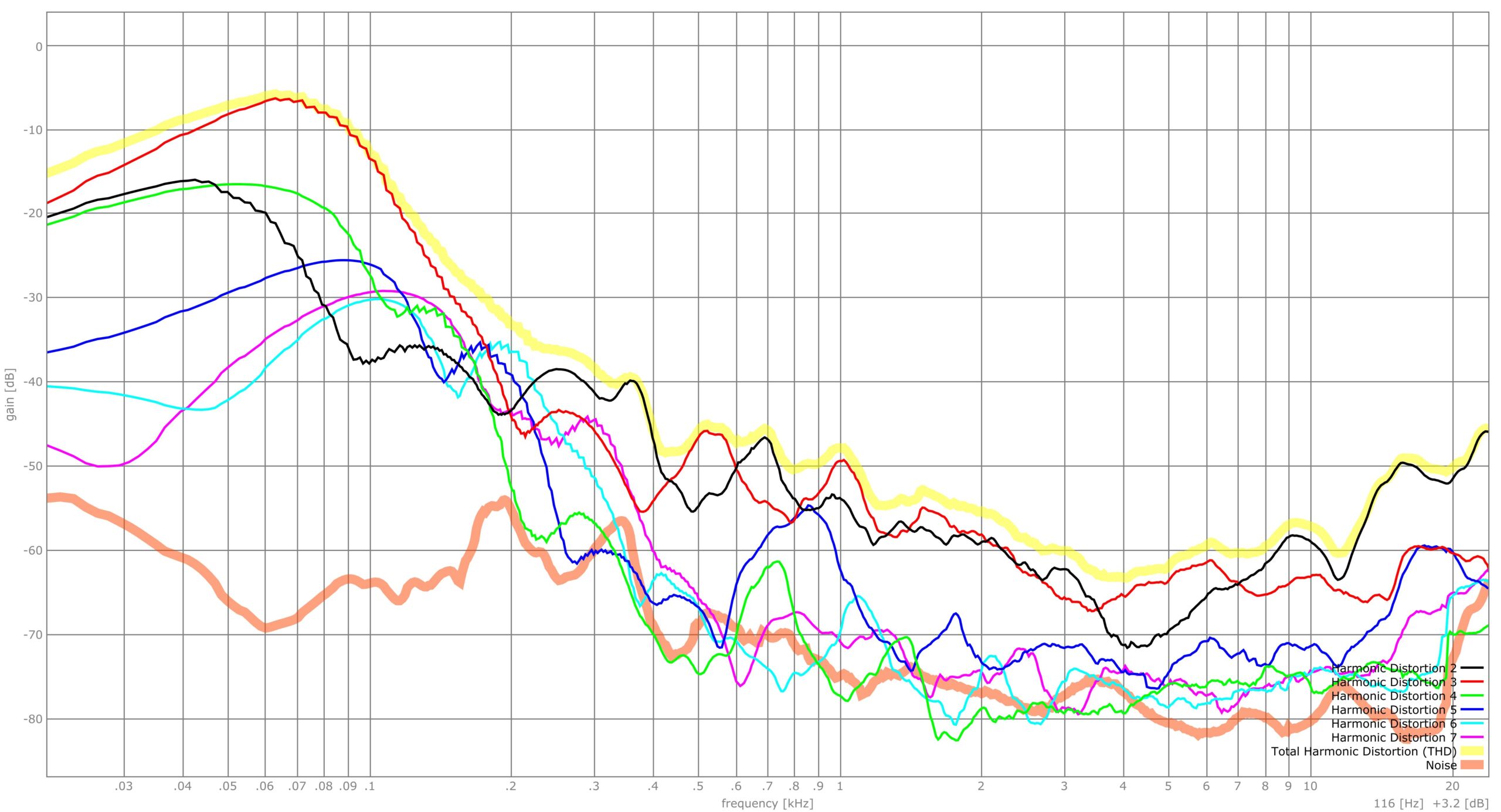

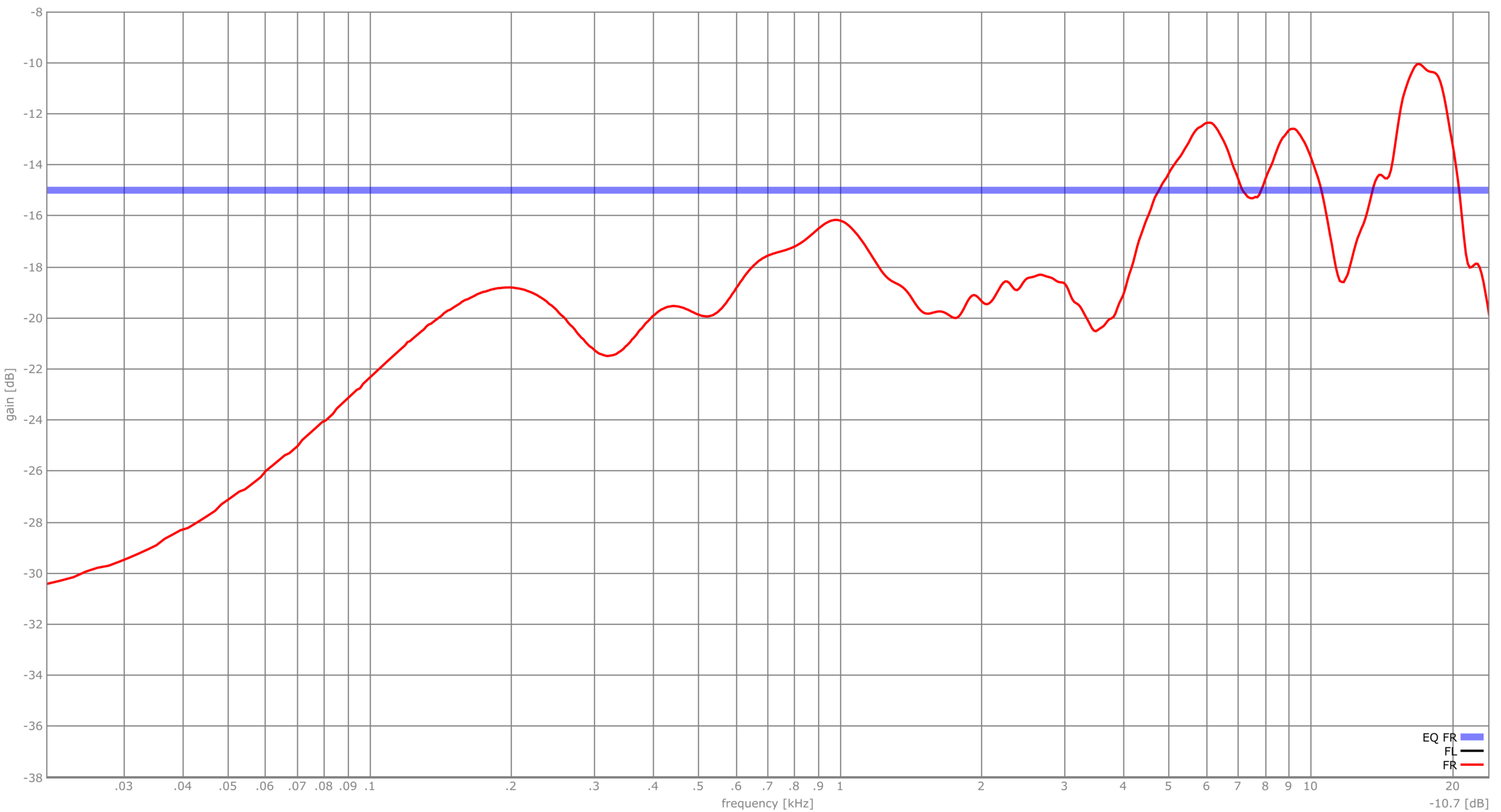

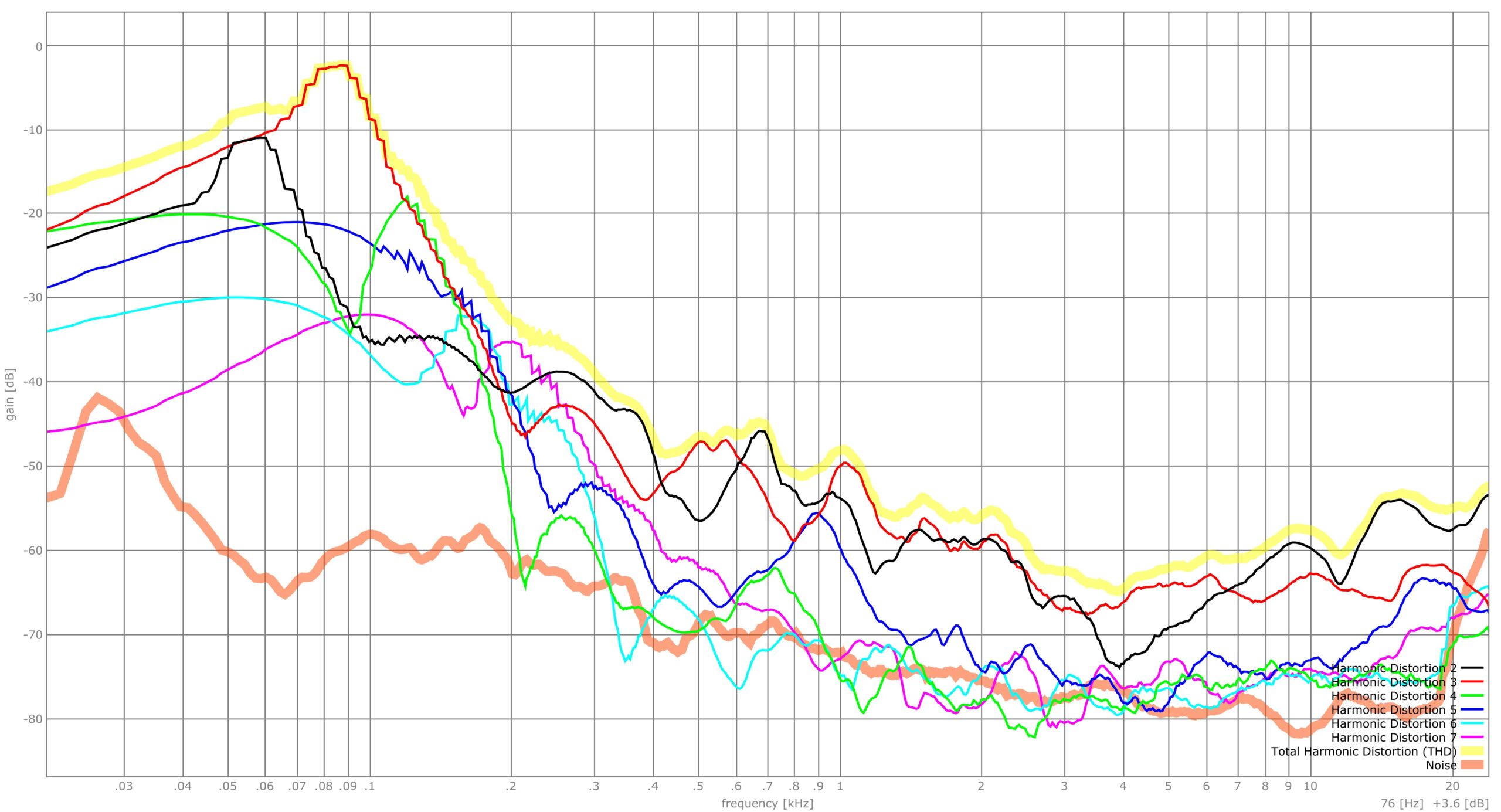

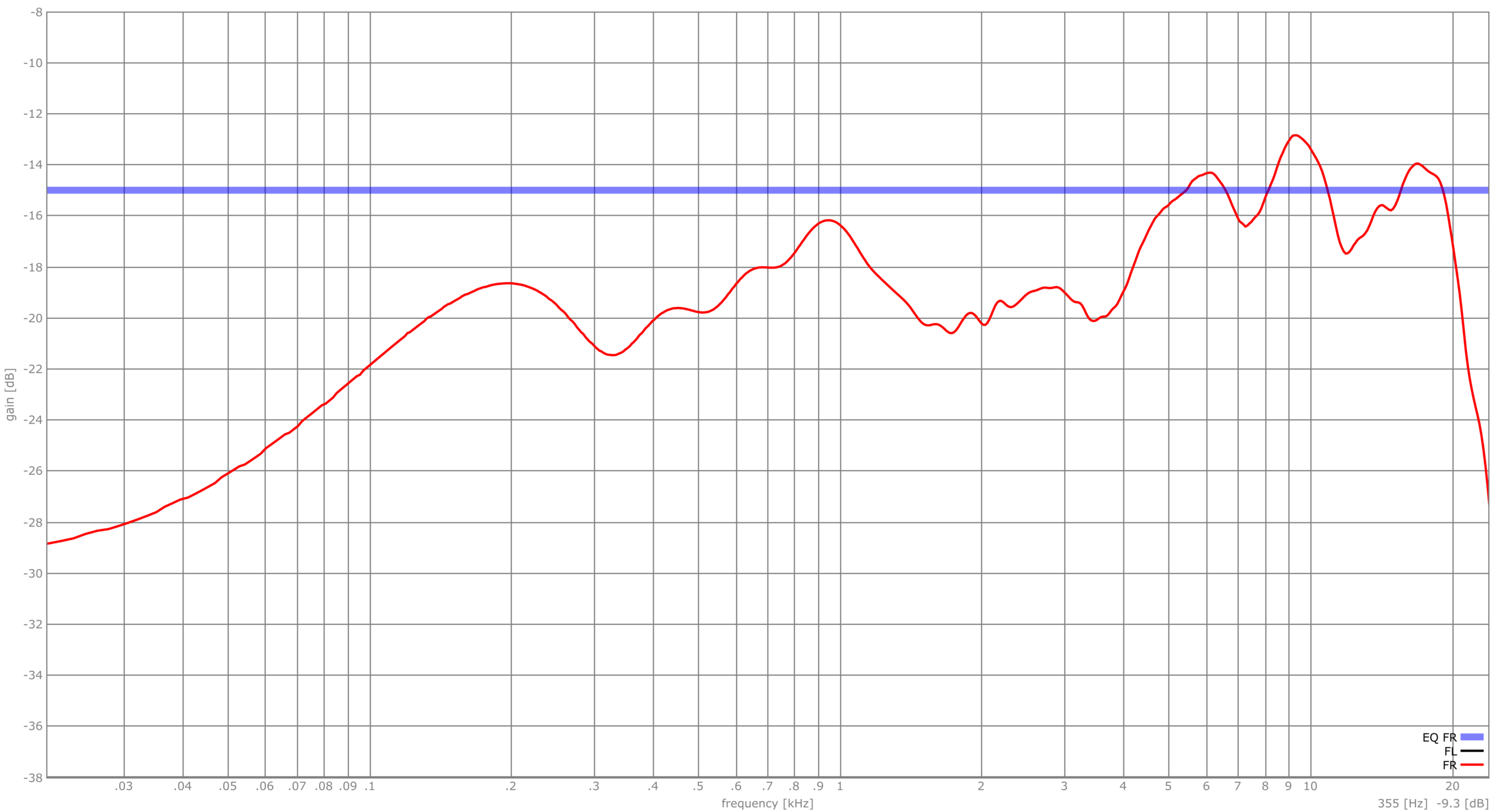

We meten op 1 meter afstand met een window van 6ms voor respons en 15ms voor vervorming. Lees de grafiek dus vanaf ongeveer 200 Hz om een realistisch beeld te krijgen. Vergeet bij de vervorming de piek in het begin: die klopt niet.

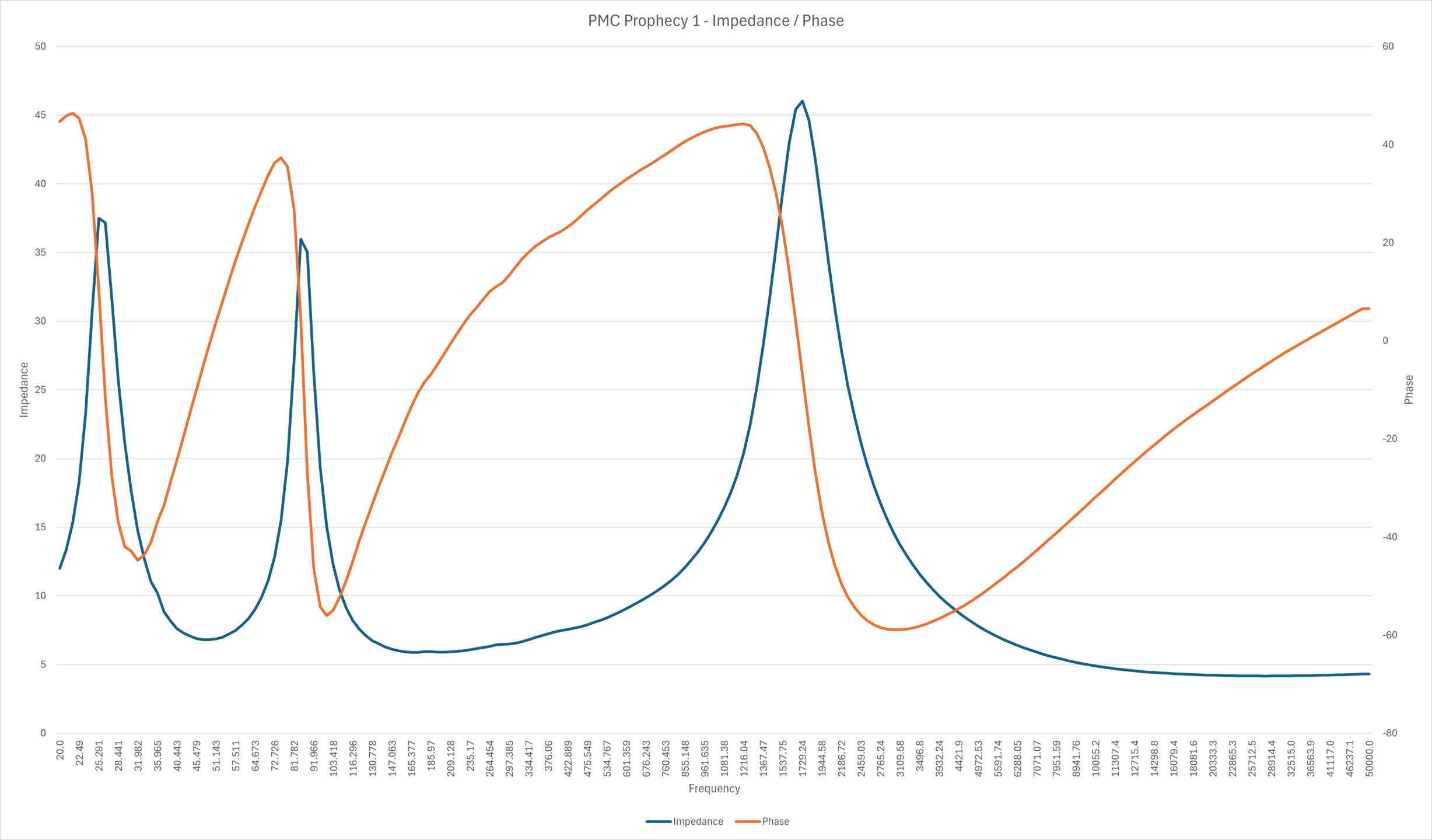

Impedantie

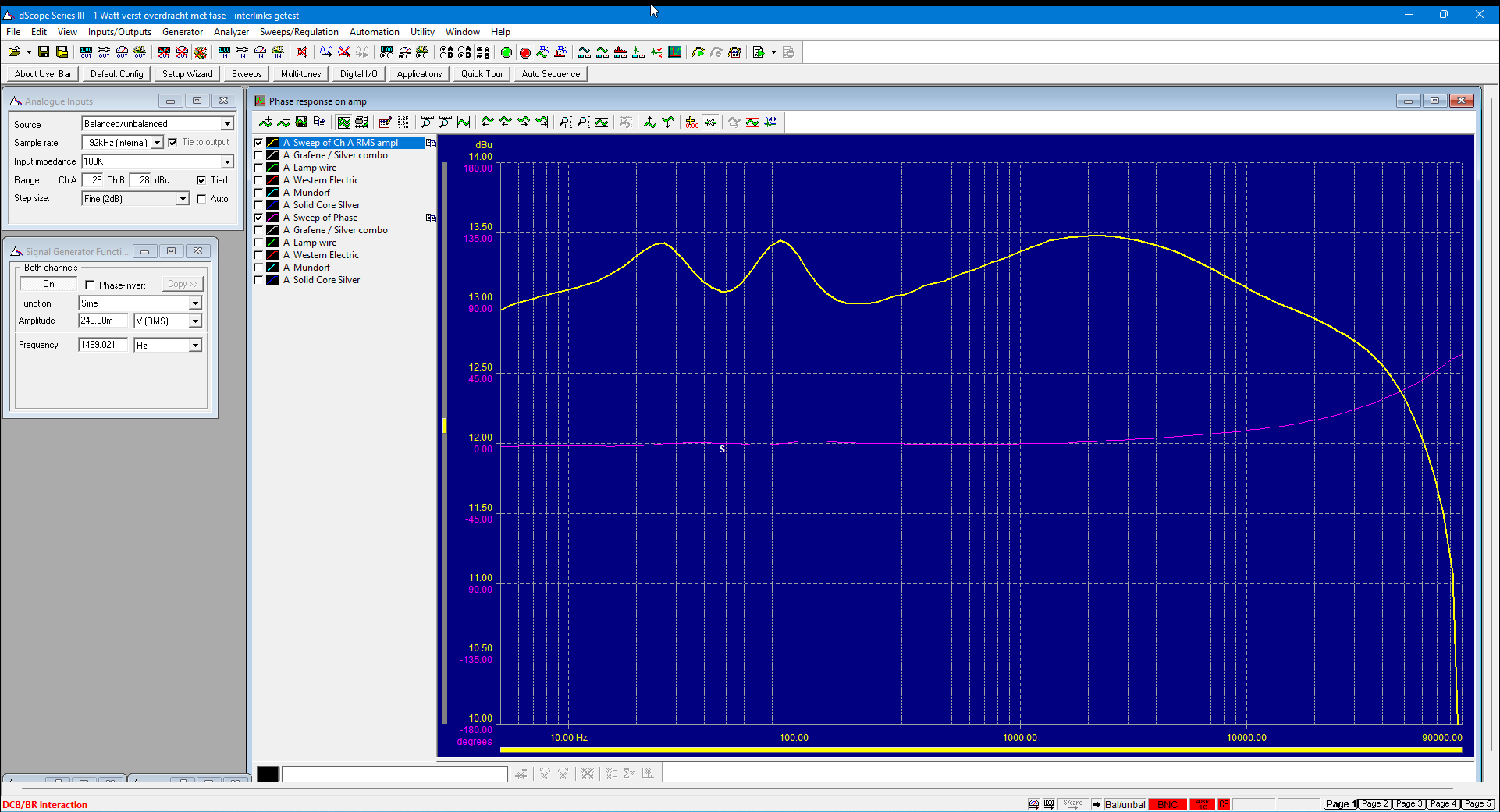

De impedantie en ‘respons’, gemeten aan de terminal (in principe de respons en elektrische fase van het filter, aan de terminals gemeten) van de speaker zijn gemeten met de Sourcetronic LCR en de Prism dScope III.
Interpretatie
De PMC Prophecy1 meet netjes. We zien een kleine ‘lift’ in het hoog. Zowel on-axis als off-axis. Dat geeft lucht en ruimte in de imaging. We schatten in dat op de luisterplek het grotendeels recht is getrokken.
Vervorming is laag. We zien een kantelpunt waarbij het laag onder de 1% gaat; dat ligt rond de 400 Hz. Dat vinden we een tikje aan de late kant gezien de prijsklasse. Maar dit kan ook het ATL-ontwerp zijn; het laag staat immers voor een deel uit fase. We hebben het niet als vervorming ervaren in ieder geval.
Het middengebied is ongekend schoon met 0,071% bij 4000 Hz. Dat is bijzonder knap! Gemiddeld tussen de 1300 Hz en 15000 Hz zit het rond de 0.18%, wat gewoon bijzonder schoon is. Puik werk van PMC!
Impedantie is zeer gunstig. Het laagste wat we zien is rond de 4,5 Ohm. Dat is vanaf 15 KHz. Ervoor is het laagste punt ongeveer 6 Ohm. Kortom: geen lastige dips om rekening mee te houden.
De elektrische fase is een ander verhaal. We zien daar wel wat slingeringen waardoor + en – 45 graden wel wordt aangetikt. Een stabiele versterker is dus wel gewenst, maar heel veel watts zijn niet per-sé nodig.
