Metingen en conclusie
Inhoud

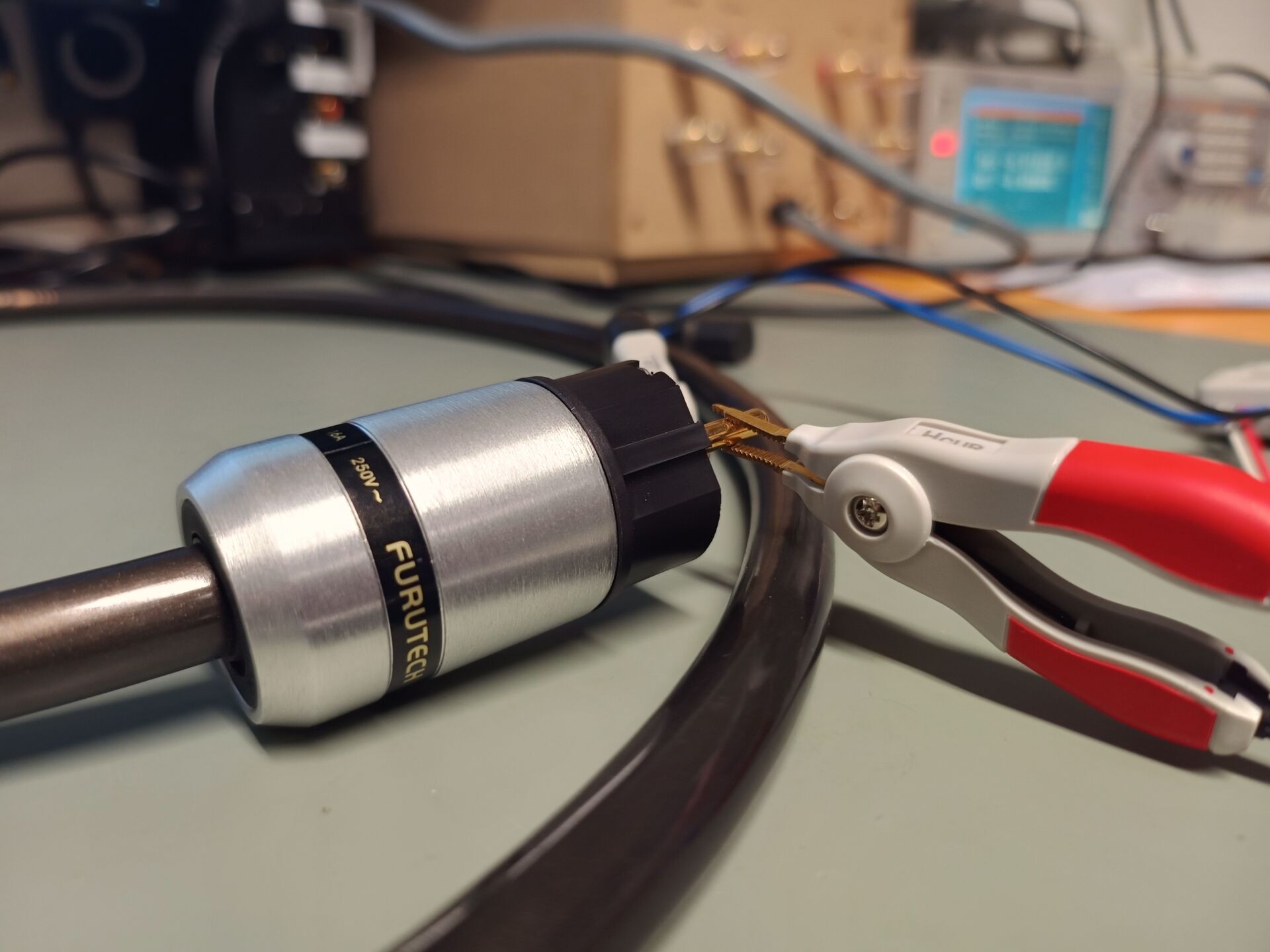

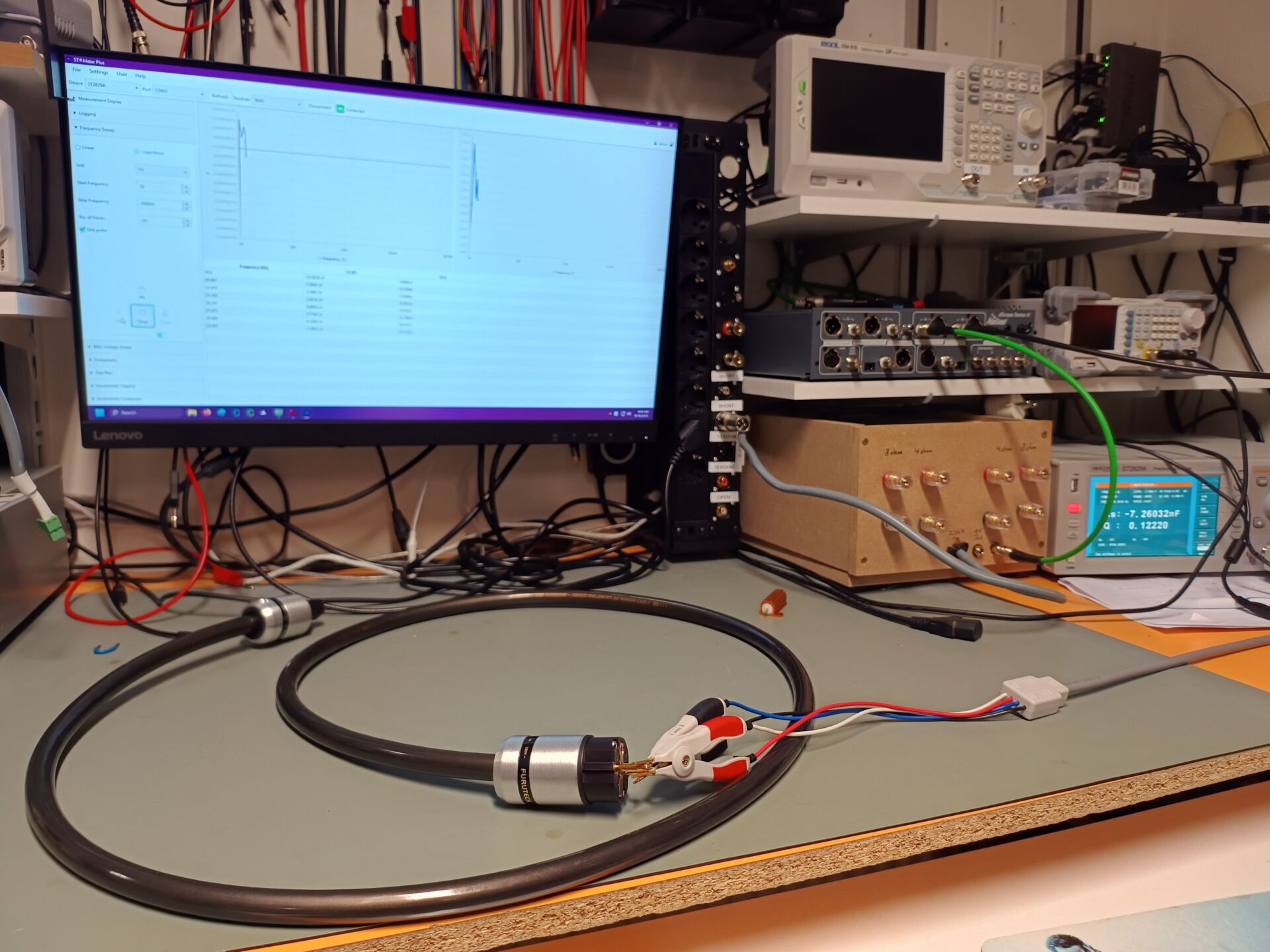

We hebben de Plixir Supreme kabel op onze Sourcetronic LCR aangesloten om te bekijken wat de eigenschappen van deze kabel zijn. De resultaten ziet u hieronder.
Metingen Plixir Supreme kabel

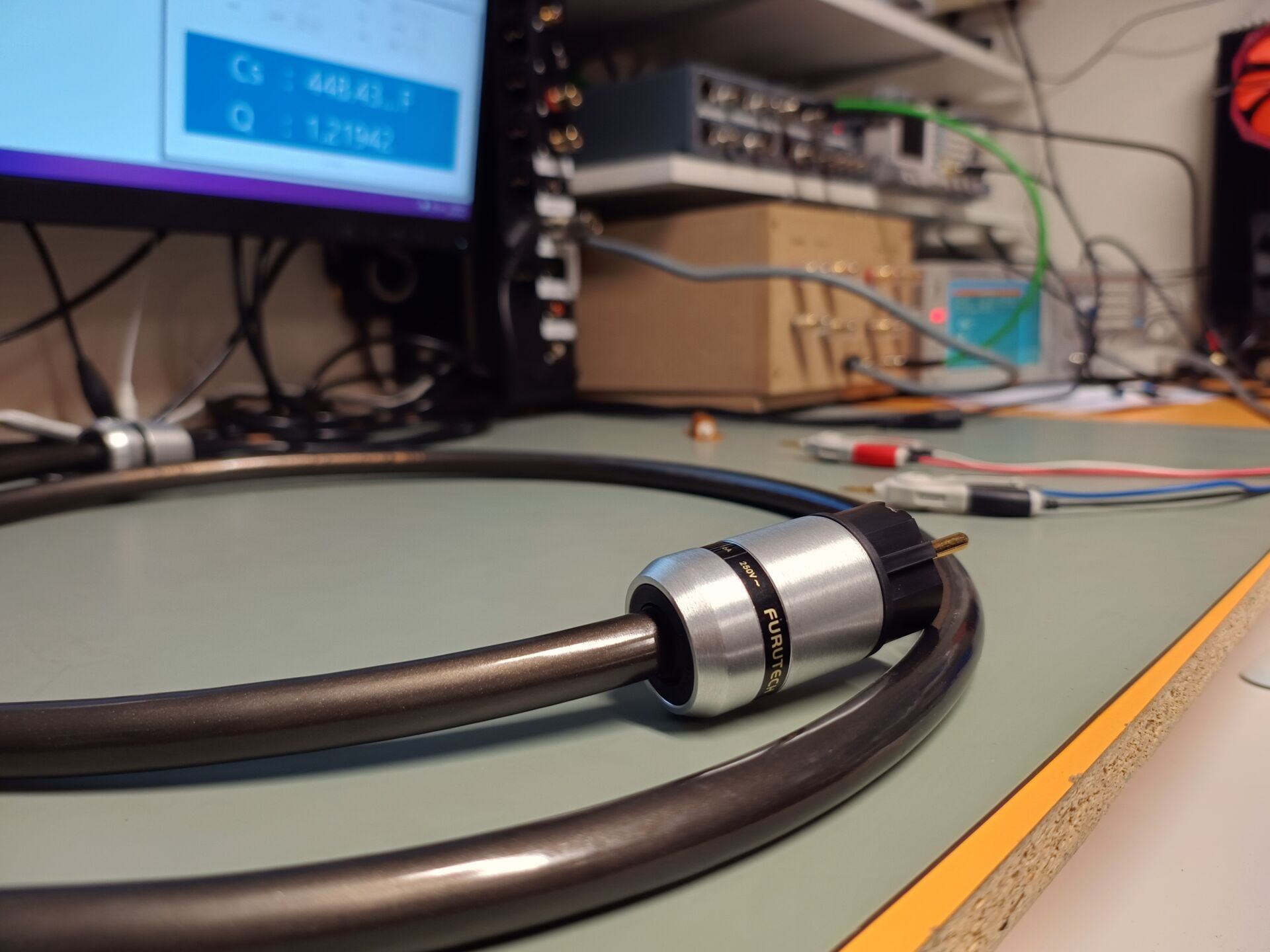

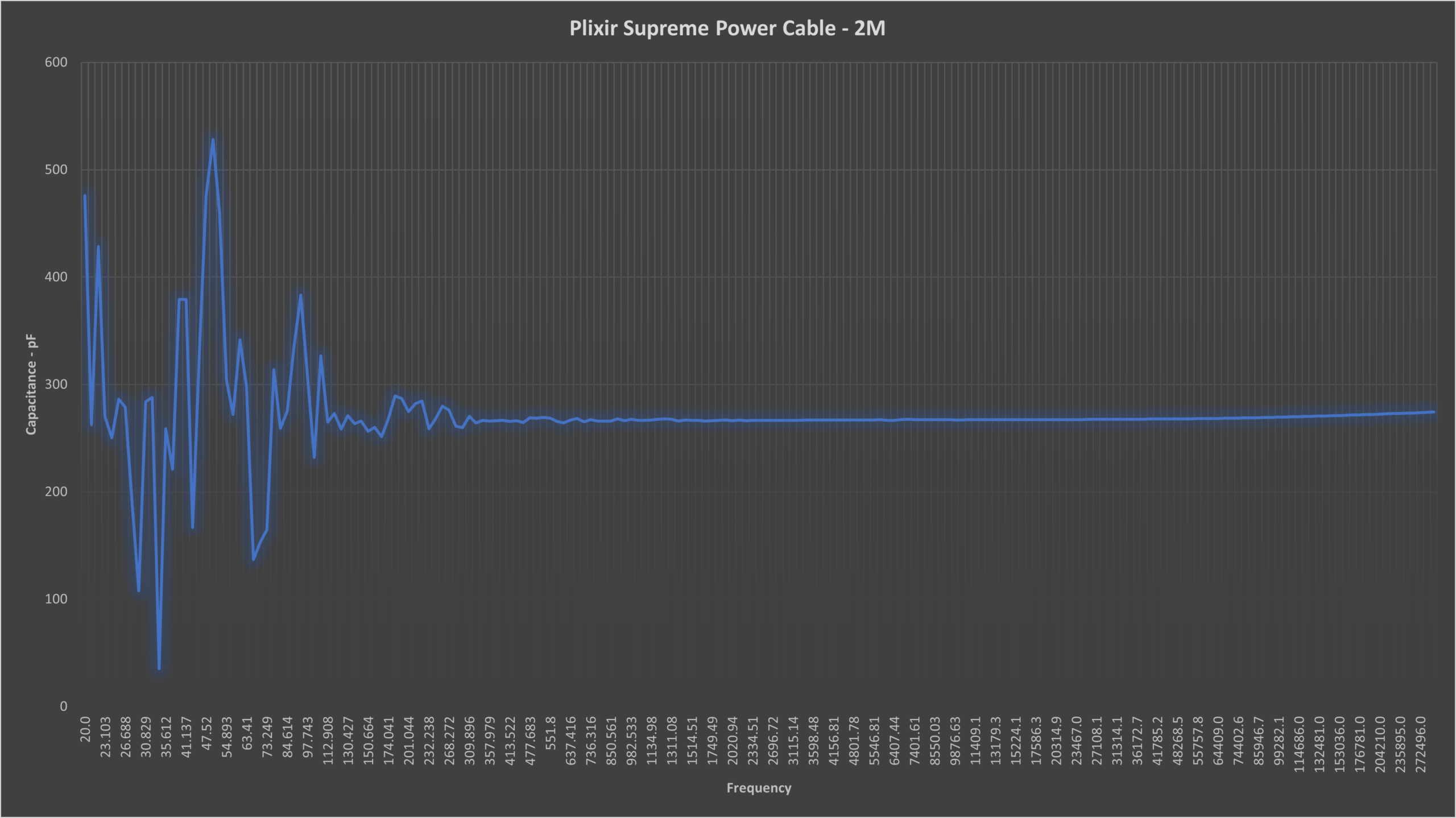

We hebben inductie, impedantie en geleiding door de gehele kabel gemeten: dus ‘heen en terug’. Dat houdt in dat we in feite 4 meter kabel meten, aangezien ons exemplaar 2 meter is. Bij de capaciteitsmeting, meten we ‘open’, wat dus neer komt op 2 meter.

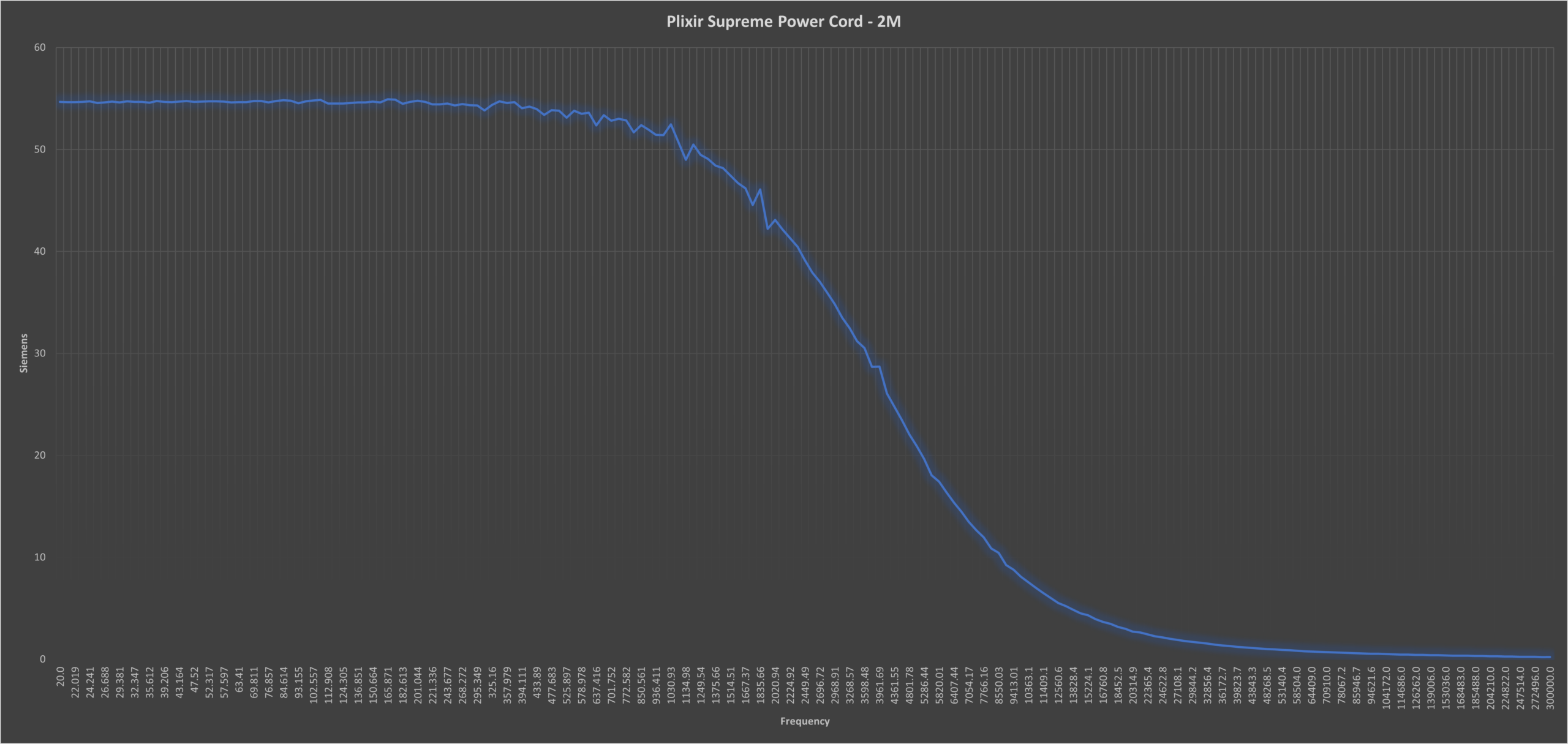

Met dat in het achterhoofd, is 55 Siemens zeker niet misselijk. De geleiding blijft ook redelijk lang goed: tot zo’n 3300 Hz zien we 30 Siemens.

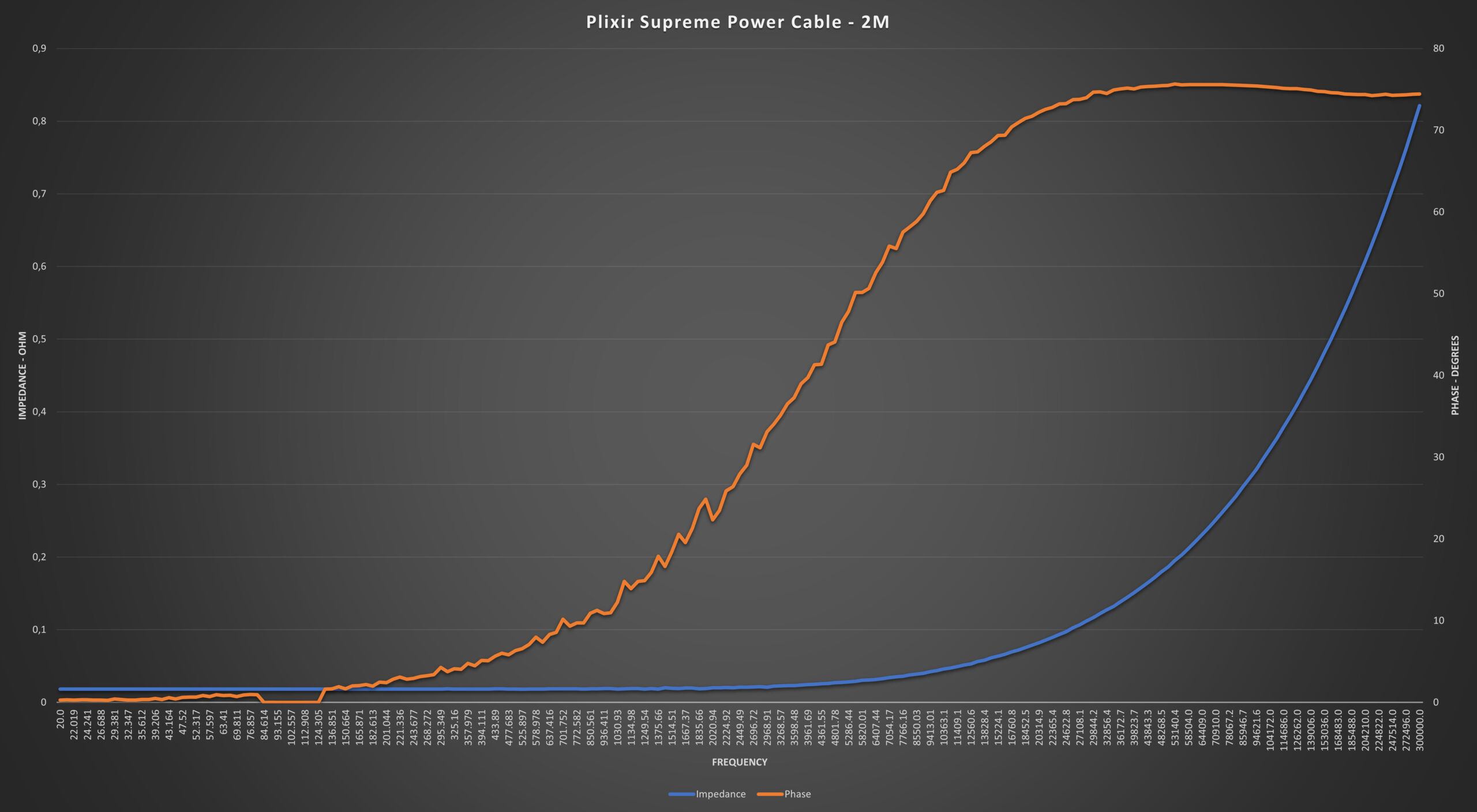

De impedantie is laag. We meten maximaal 0,85 Ohm ongeveer. Dat is bij 300 kHz, dus geen klachten hier. Deze kabel zal niet knijpen. Fase is 72 graden bij 300 kHz.

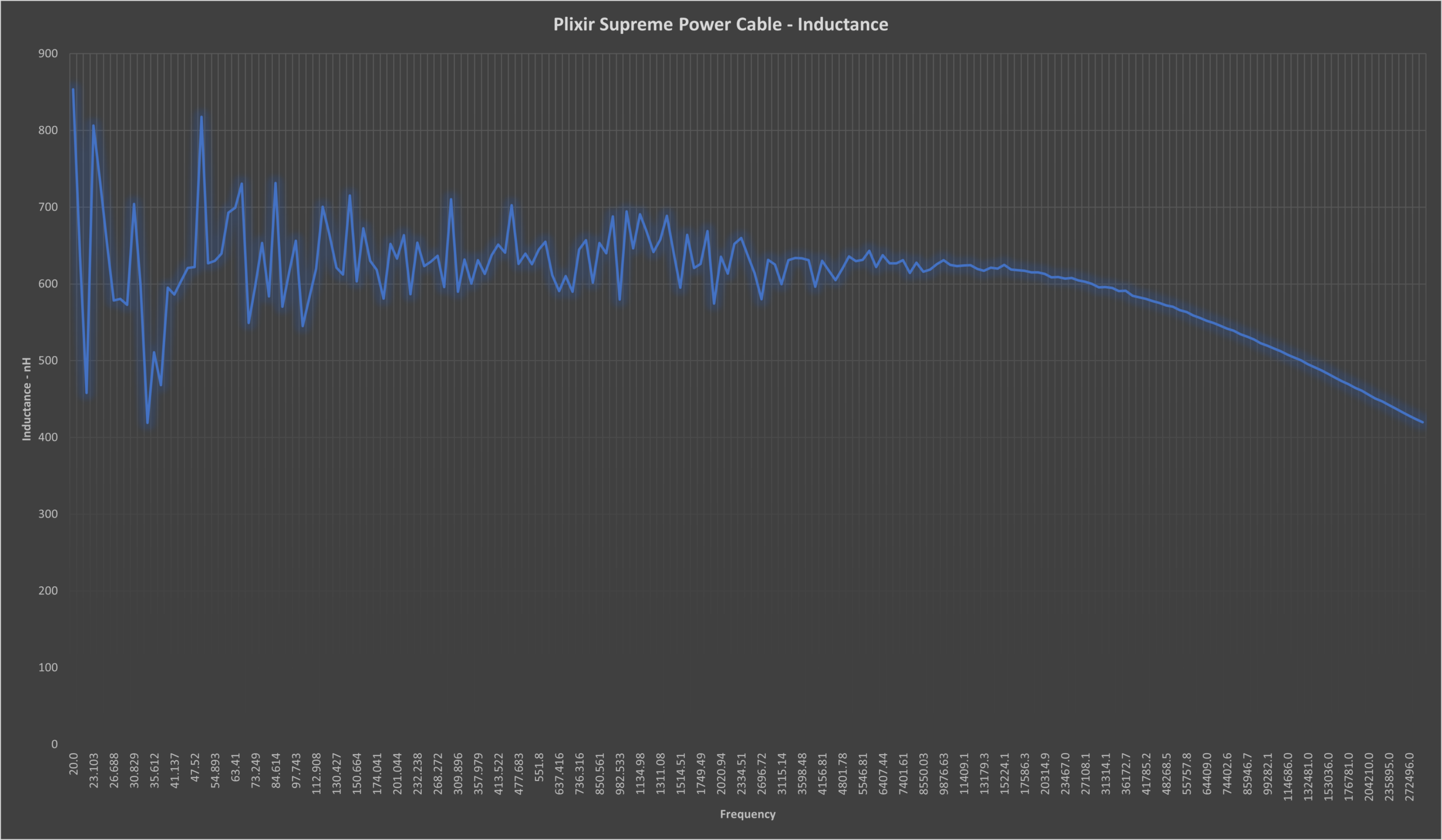

Inductie is erg laag. Dat moet door de enorme afscherming komen. We meten rond de 630 nH. Juist: nano-Henry. Dat is echt laag. Het gros zit wel rond het dubbele weten we uit ervaring. Dus dit is een uitstekende score.
Ziet er prima uit, maar!!! die stekker gaat in een stopcontact, ok ok WCD. Wel eens gezien wat voor een letterlijke bagger je in bv de lasdozen en alle andere aansluitingen tussen het stopcontact en de meterkast tegen komt. Vroeger als het goed gedaan was nog fatsoenlijke lasdoppen, tegenwoordig van die blokjes waar de koperkern aarder ingestoken wordt.
Om nog ergens te komen lijkt mij een afzonderlijke, en afgeschermde groep wat je minimaal moet aanleggen in een huis installatie. Hiertoe heb ik het meterbord met 1 extra hoofd schakelaar uitgerust en door de kruipruimte een afgeschermde 3 x 2,5 mm* kabel getrokken die uitkomt in een 4 kantige aluminium buis waarin 4 stopcontacten zijn geplaatst alles totaal afgeschermd. Voordat je z’n dure kabel gaat gebruiken is het wenselijk om een paar honderd euro te investeren om de 220 zo goed mogelijk aan te bieden. In een huurwoning is dat waarschijnlijk niet altijd mogelijk.
Ik schat in dat mensen die in deze klasse shoppen op zn minst een fatsoenlijke verdeeldoos hebben. Of beter: een aparte groep.
Ik heb de telefoon aansluiting in de kamer gebruikt, de telefoondraad er uit getrokken en er een stel nieuwe installatie draden er door getrokken.
De telefoondraad gebruikt als trekveer en de nieuw groep is aangemaakt door de elektricien en daar de aansluiting op gedaan.
De netwerkaansluiting is dan via de kabel van de oude CAI , die gebruiken wij hier toch niet.
De telefoon gebruik ik nu via de glasvezel aansluiting met de Fritzbox.
Hoe dik zijn de kabels?
Hoe dik zijn de koperen geleiders?
Ik heb dat niet kunnen vinden op hun website. Maar gezien de geleiding: 55 Siemens… genoeg.
