Nu zijn kabels al een onderwerp van discussie. Een interlink, luidsprekerkabel of laat staan een netkabel kán geen invloed hebben… zeggen sceptici. Wij gaan nog een stapje verder: hoe zit het met netwerkkabels? Juist… die kabels die ééntjes en nulletjes vervoeren. En dat ook nog doen in pakketvorm. Dat kán toch niets doen?
Even een waarschuwing. Dit is een behoorlijk nerdy verhaal, omdat de metingen complex zijn en we niet ontkomen aan jargon. We kunnen het verhaal echter samenvatten in één alinea.
TLDR-versie
Een netwerkkabel heeft invloed op weergave, omdat het simpelweg een elektrische koppeling vormt tussen het datanetwerk en de streamer. Door deze koppeling lopen niet alleen de datapakketten, maar ook elektrische ruis en bijvoorbeeld RFI en EMI van buitenaf. Afscherming helpt straling buiten te houden, máár ook de afscherming heeft invloed op jitter.

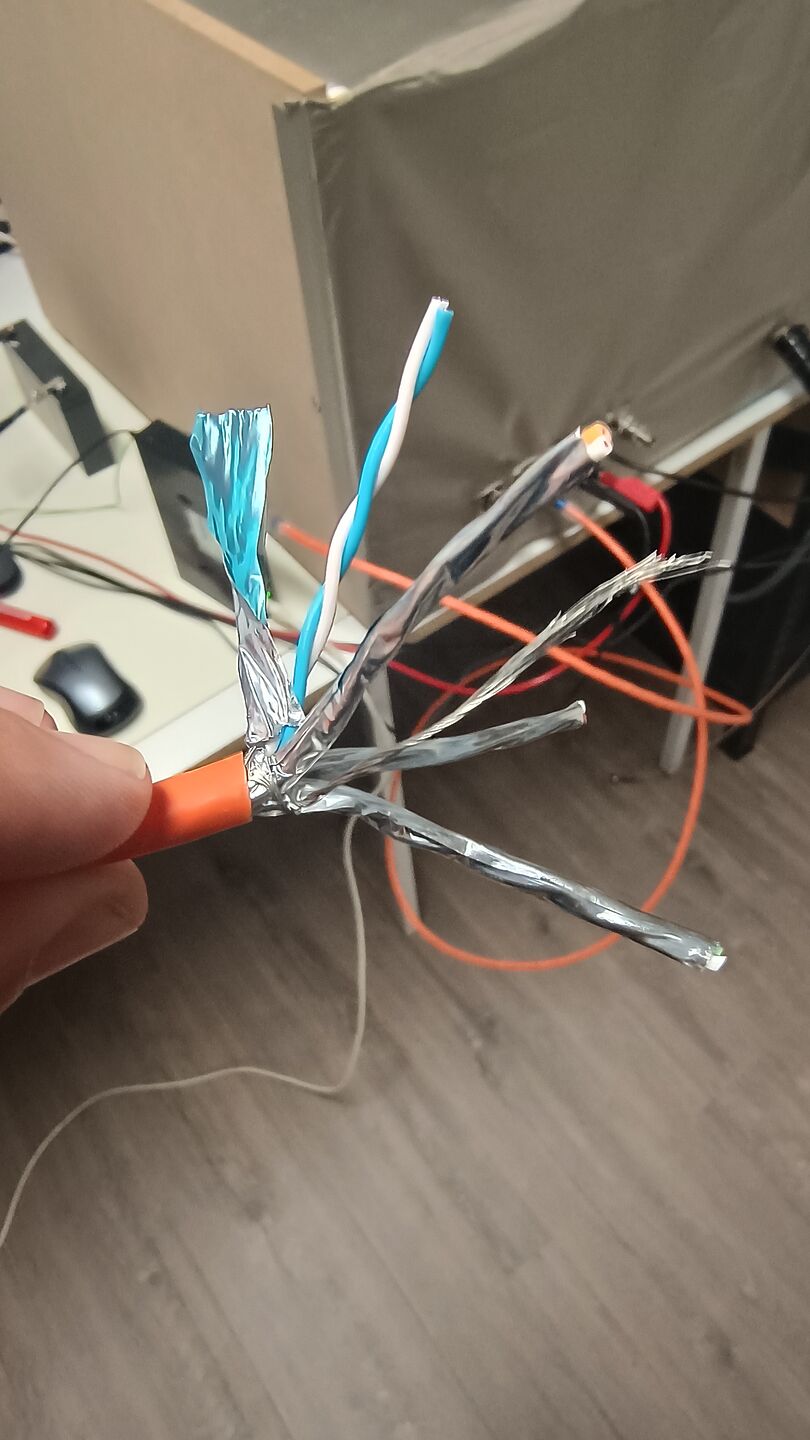

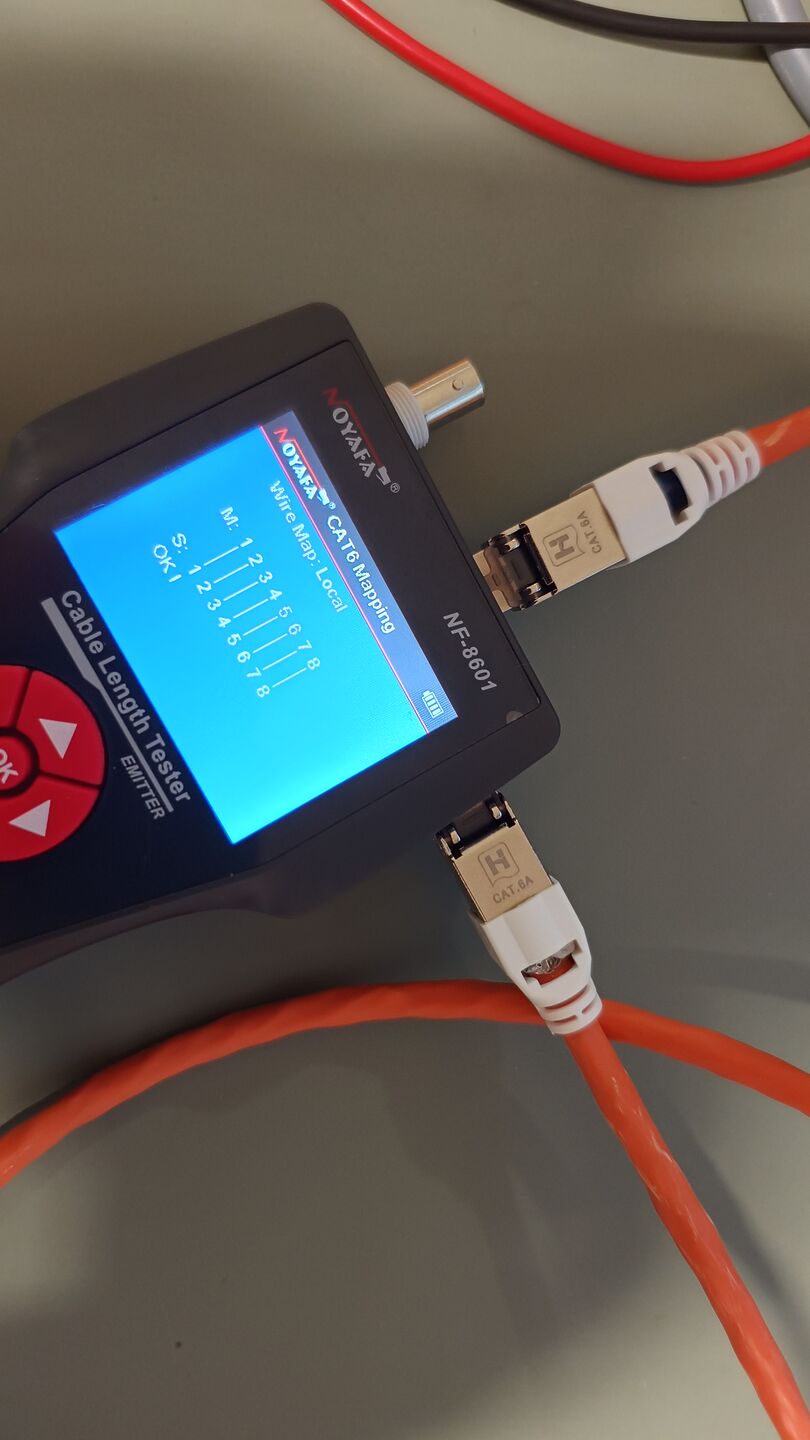

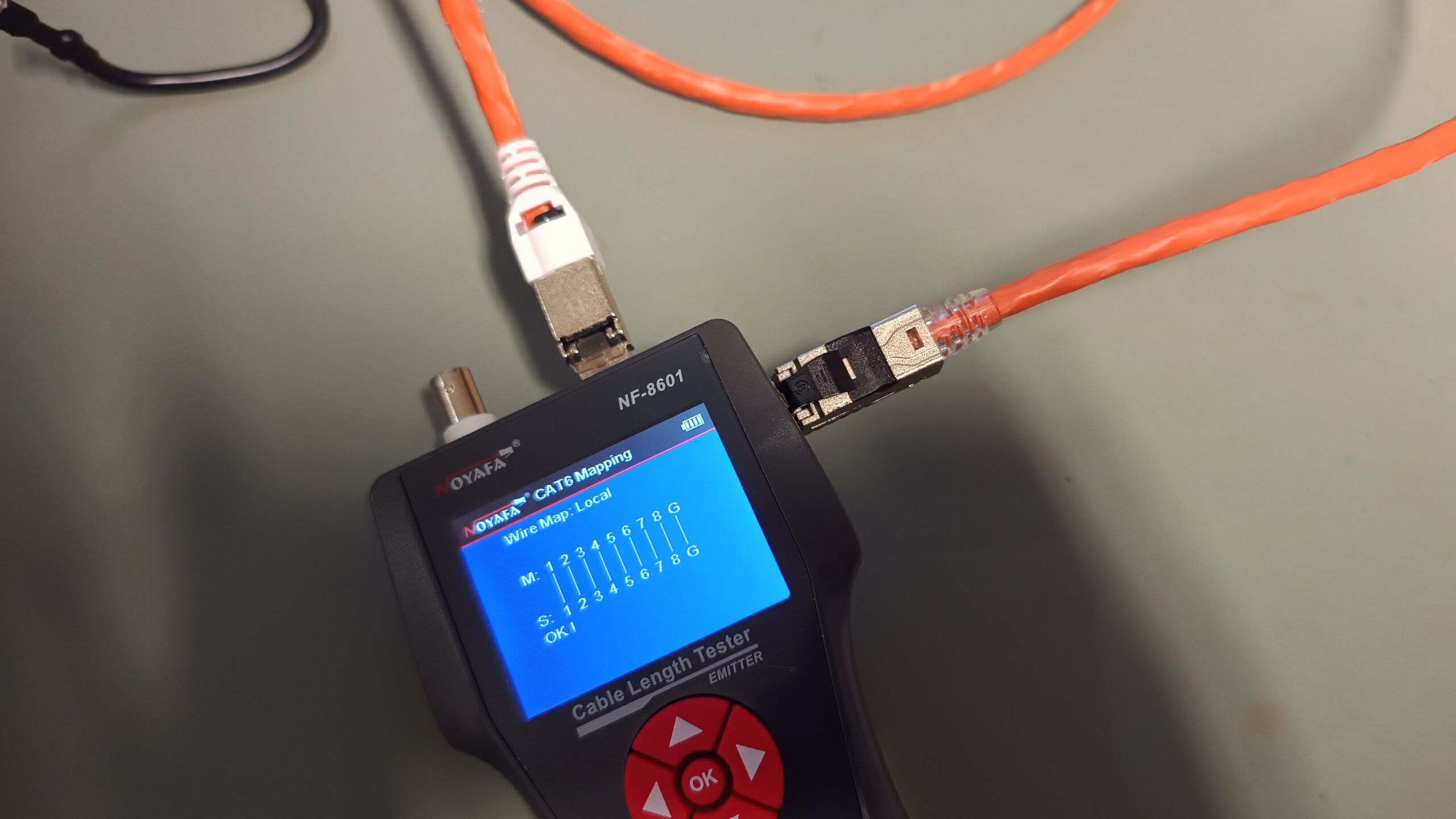

De mantel aan beide zijde verbinden is weliswaar de IEEE-standaard… binnen audio blijkt dat niet écht goed te werken: de jitter is ietsje hoger dan bij de versie waarbij de mantel alleen aan de apparaatkant is verbonden.
Als we deze kabel omdraaien en opnieuw meten stijgt de jitter juist ten opzicht van de versie met de mantel aan beide kanten. Kabelrichting is dus ook géén onzin!

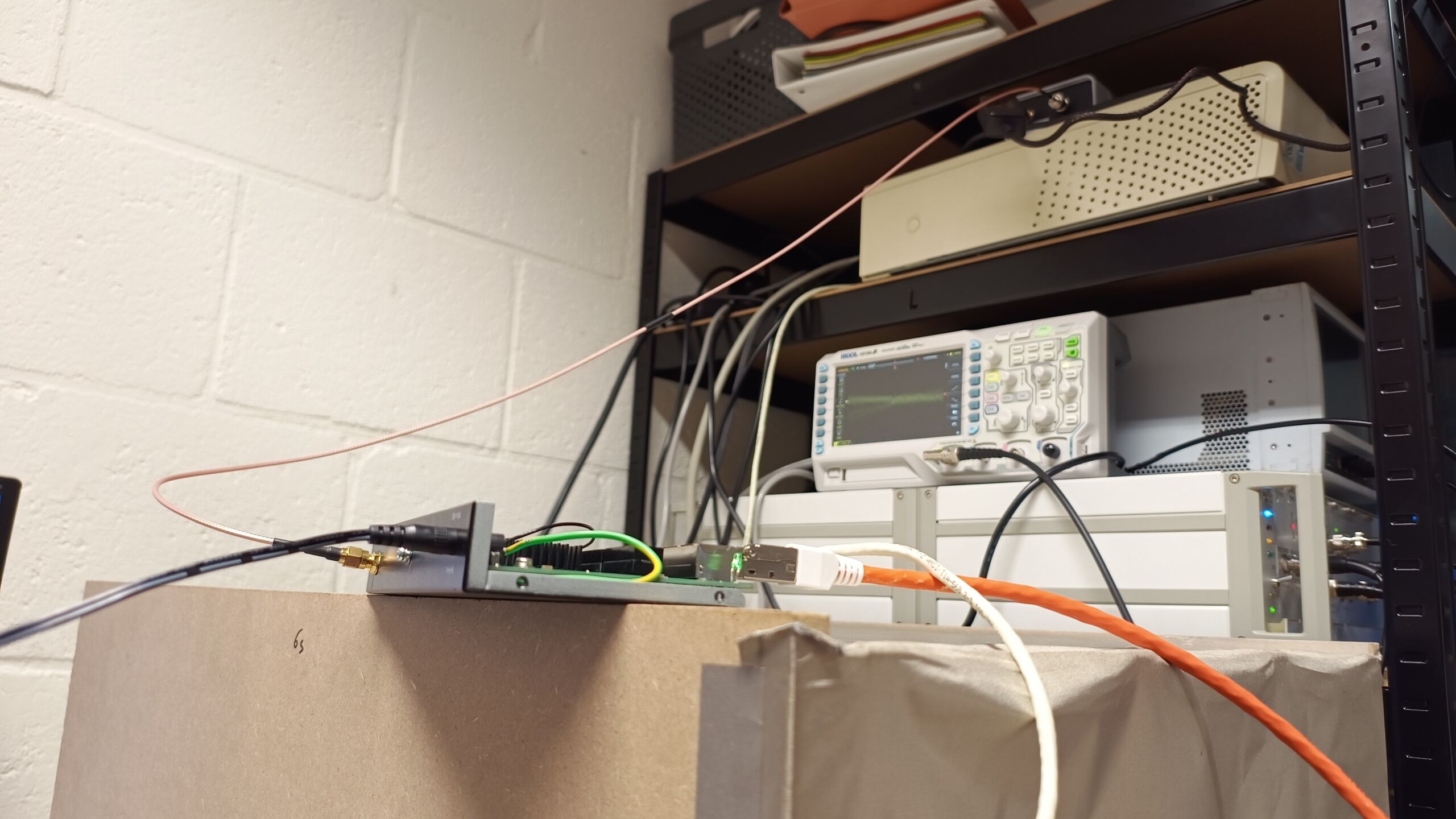

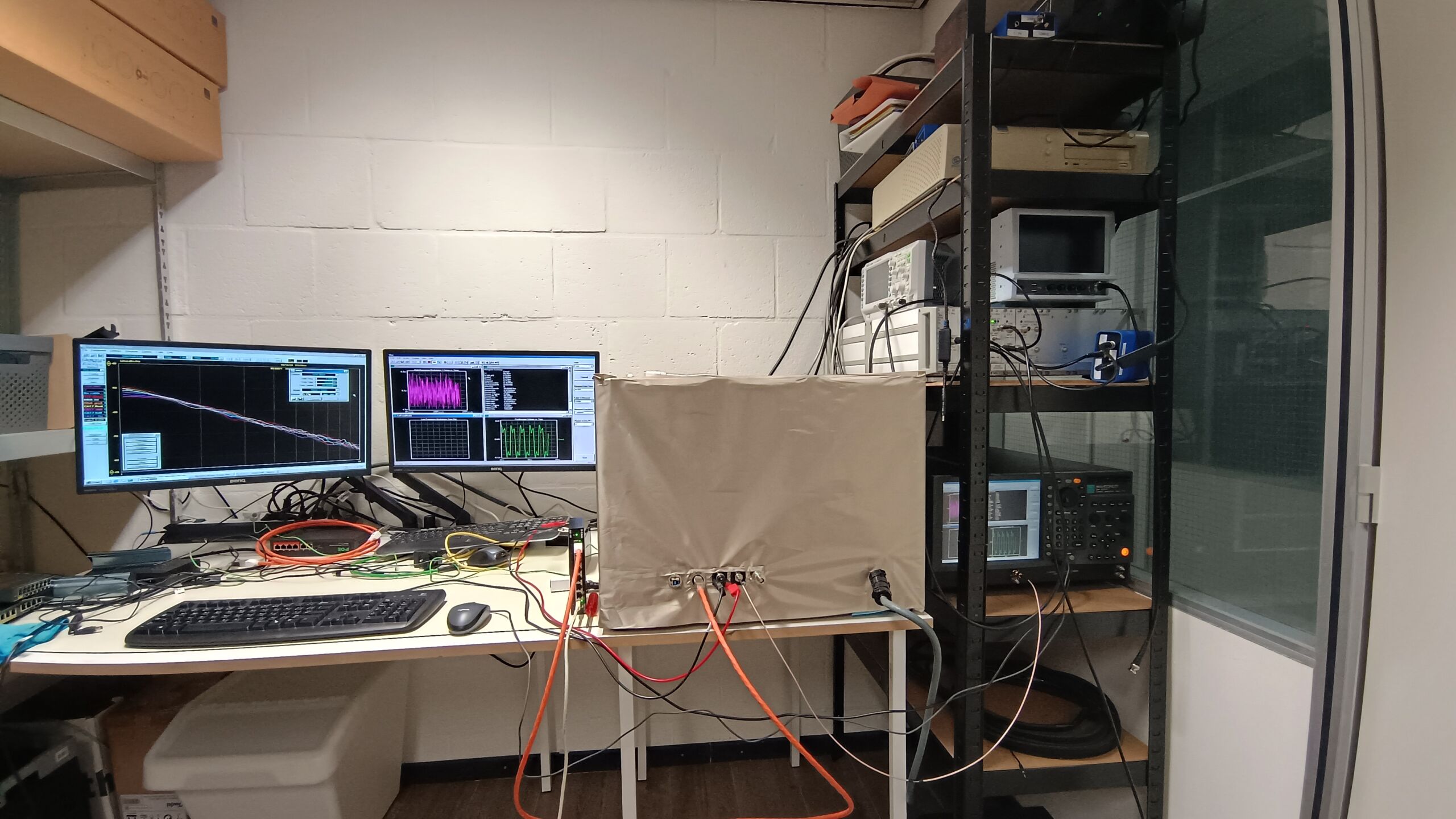

De meet-setup

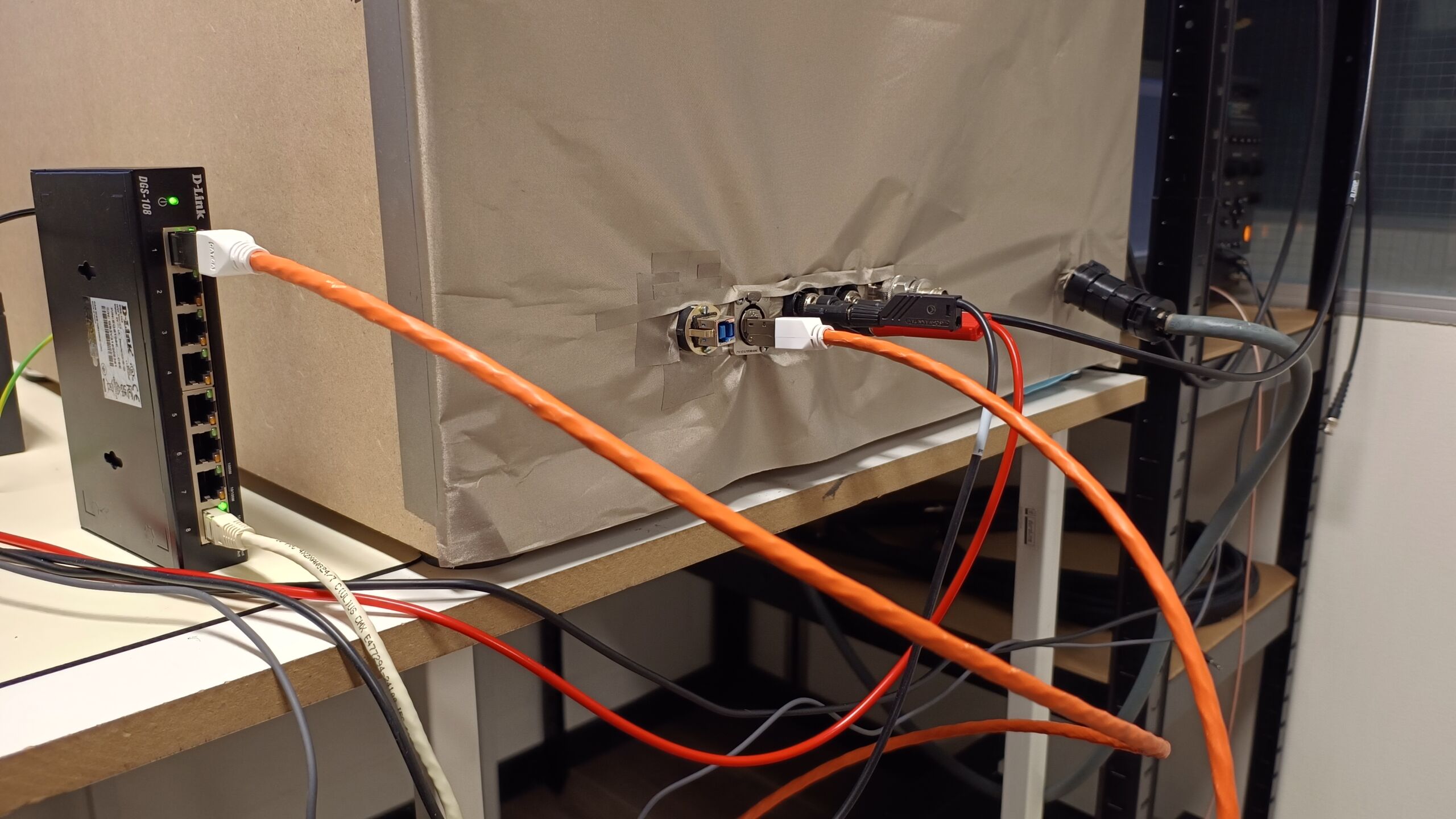

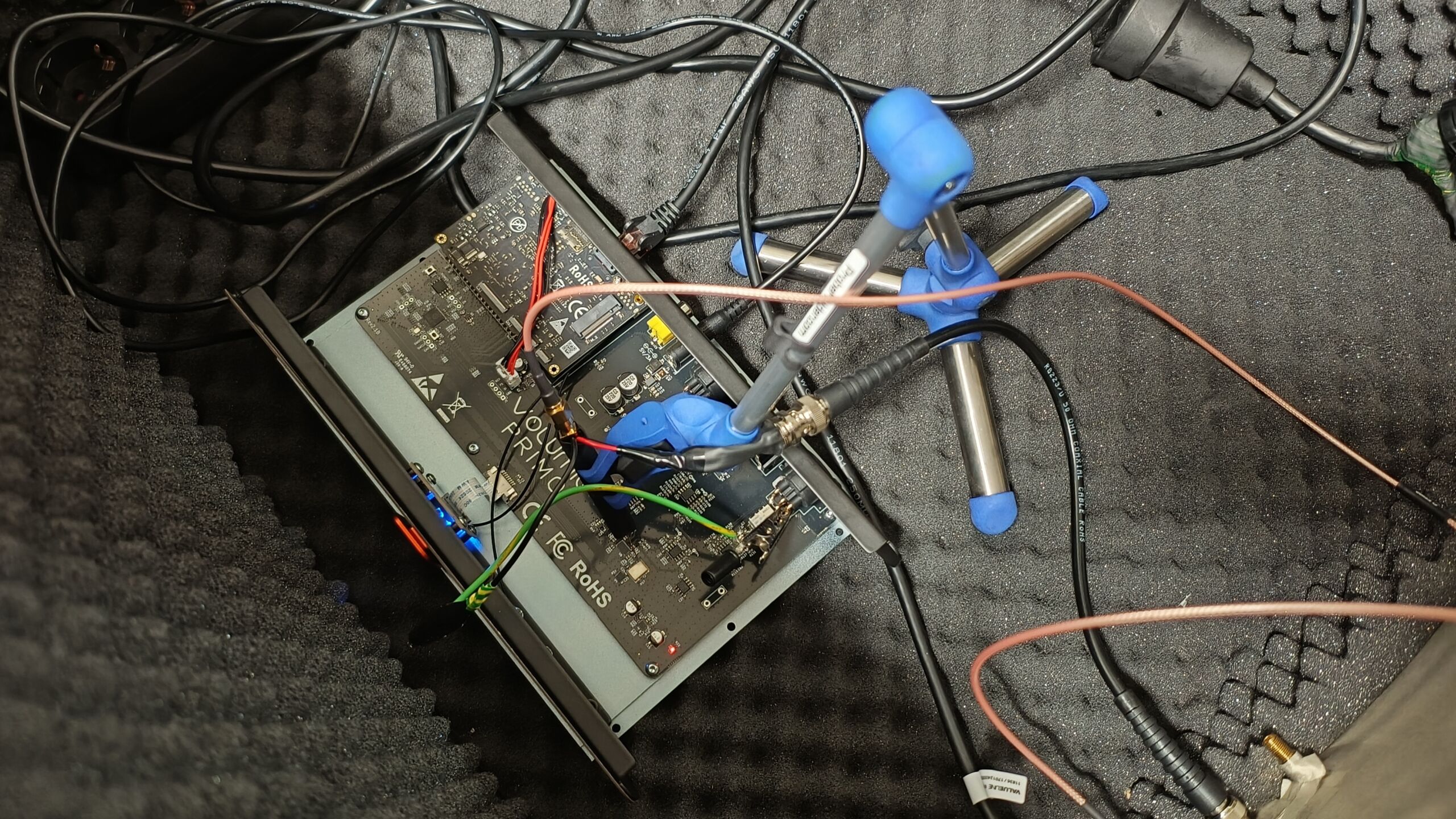

Voor deze test hebben we alles uit de kast moeten halen. We hebben de Volumio Primo in onze RF-afgeschermde meetdoos gezet. We meten van deze streamer de klok die de dac aanstuurt. Dit is een 100 MHz kristalletje. We hebben een nieuwe actieve probe moeten aanschaffen, omdat bij de vorige het pennetje afgebroken was. Deze nieuwe probe is weer stiller dan de vorige, dus de resultaten zijn iets anders, maar geen zorgen: de uitkomsten zijn nog steeds verhoudingsgewijs gelijk.
Het kloksignaal dat we meten gaat in eerste instantie de Aeroflex PN9000 in die phase noise meet. Als referentie hebben we een 100 MHz kristal van Axtal (AXIOM5050ULN-F, -90dBc/Hz bij 1Hz en -115dBc/Hz bij 10 Hz, maximaal -187dBc/Hz vanaf 50 KHz). Dat kristal is veel schoner dan de Volumio (wij meten ongeveer -55dBc/Hz bij 1 Hz en -85dBc/Hz bij 10 Hz), wat ook nodig is voor een degelijke phase noise meting.
Als we alles aan de Aeroflex hebben gemeten, gaan we naar de Wavecrest SIA-3000 om ook daar jittermetingen te doen én aanvullend ook laagfrequente en hoogfrequente modulatie te meten. De Wavecrest meet veel breedbandiger dan de Aeroflex, dus we kunnen daar wat breder kijken, wat interessant kan zijn.
Kabels wisselen
Het enige wat we doen tussen de metingen is de netwerkkabels wisselen. Het zou dus heel gek zijn als er grote verschillen ontstaan. Immers: we wisselen géén switches of voedingen. Bij het wisselen van een switch of voeding zijn de verschillen groter. (we hebben wel twee bonus-metingen gedaan waarbij we de voeding op de Volumio hebben verwisseld voor een Sbooster; u ziet dat de Phase-noise significant omlaag gaat, wat het enorme klankverschil deels verklaart. Ook hebben we al bonus een Dlink met een VCXO-klok meetgepakt. In die meting is de Volumio ook met de Sbooster gevoed).
Toch zien we verschillen. En ze zijn consequent. We schatten in dat het vooral door de manier van afschermen komt. Immers: de stap van UTP naar CAT7 afgeschermd is goed zichtbaar. Ook als we de afscherming laten zweven zien we weer andere resultaten. En deze verschillen komen terug in de phase-noise metingen én op de Wavecrest…

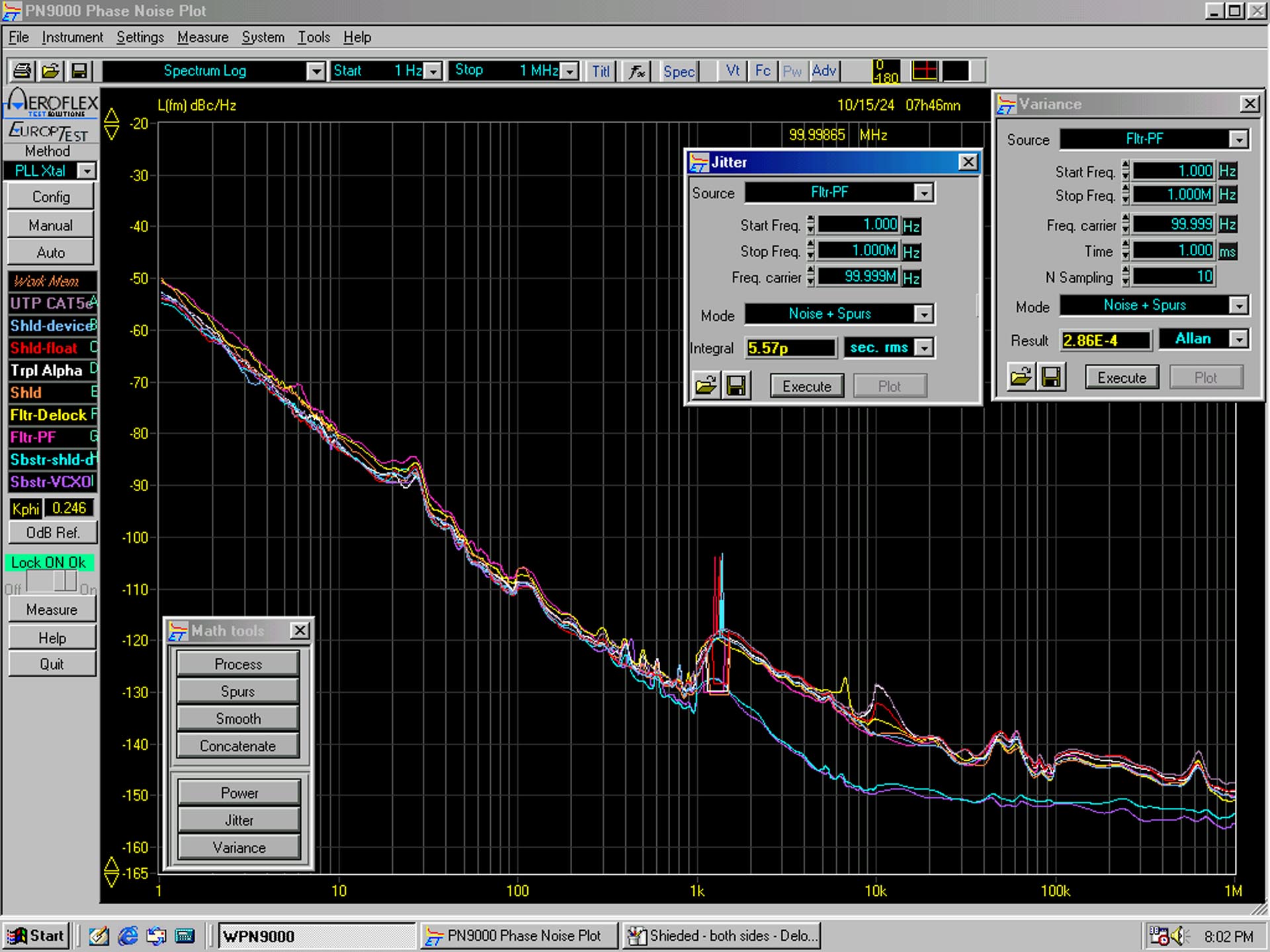

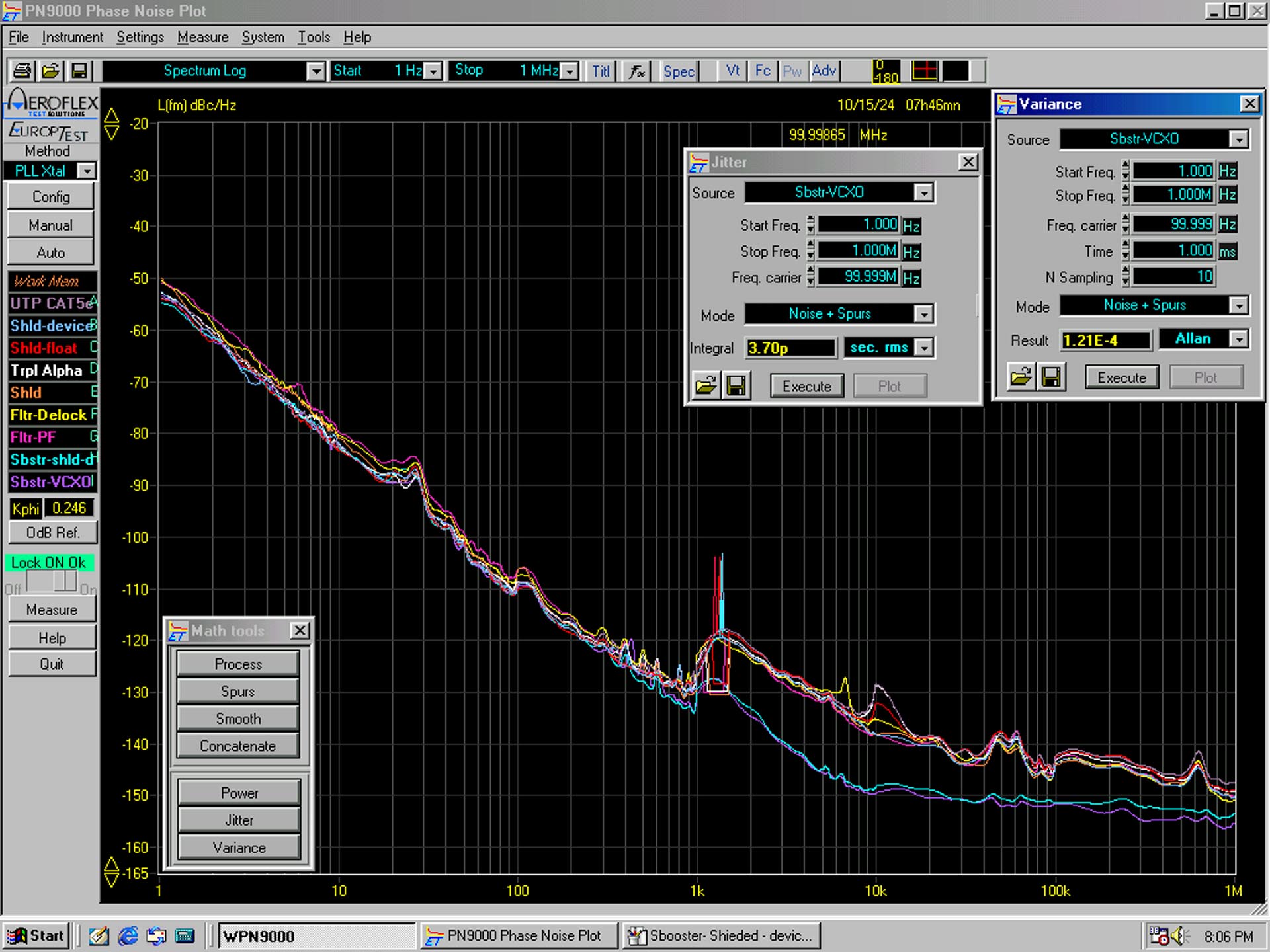

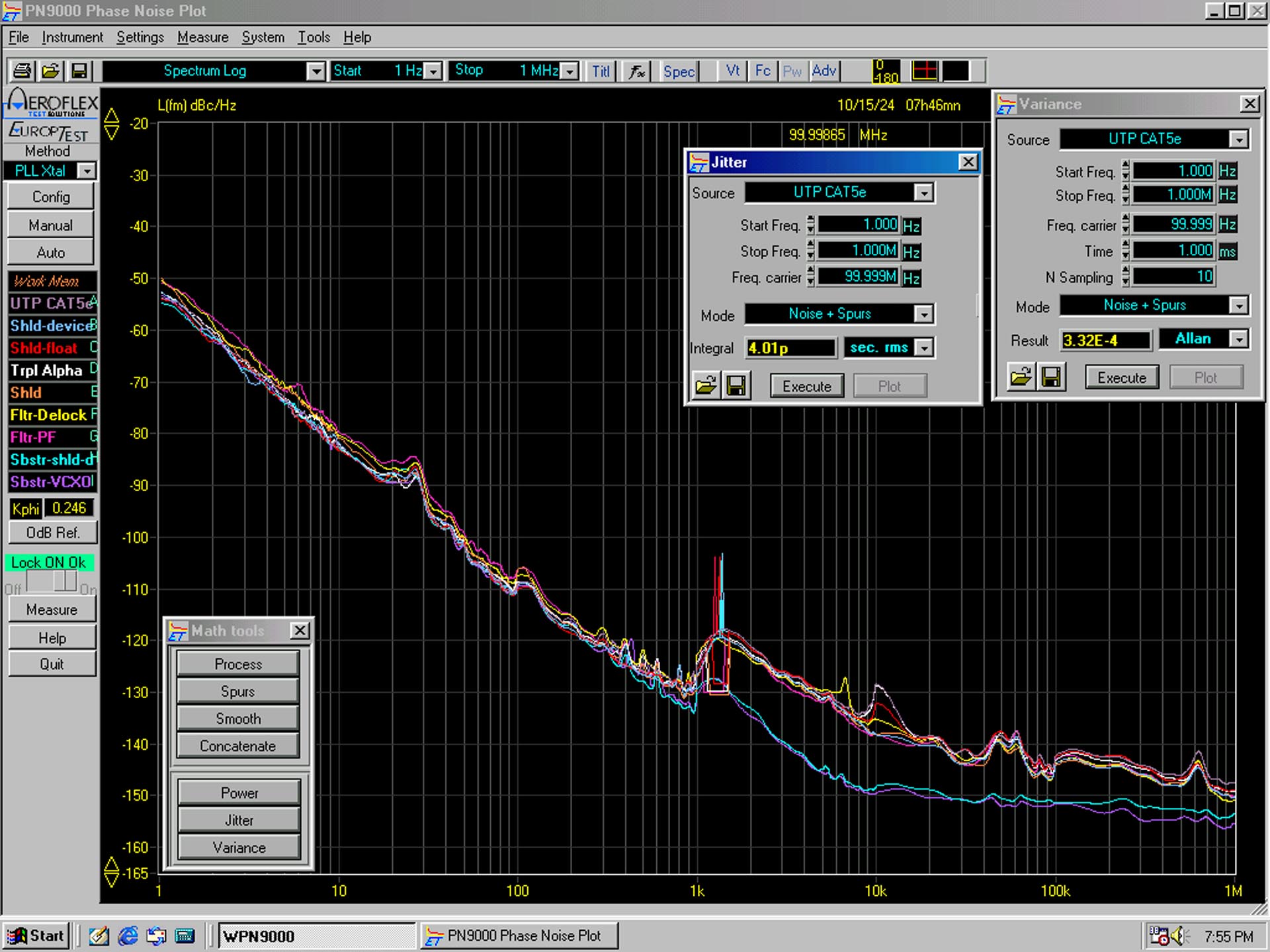

Phase noise

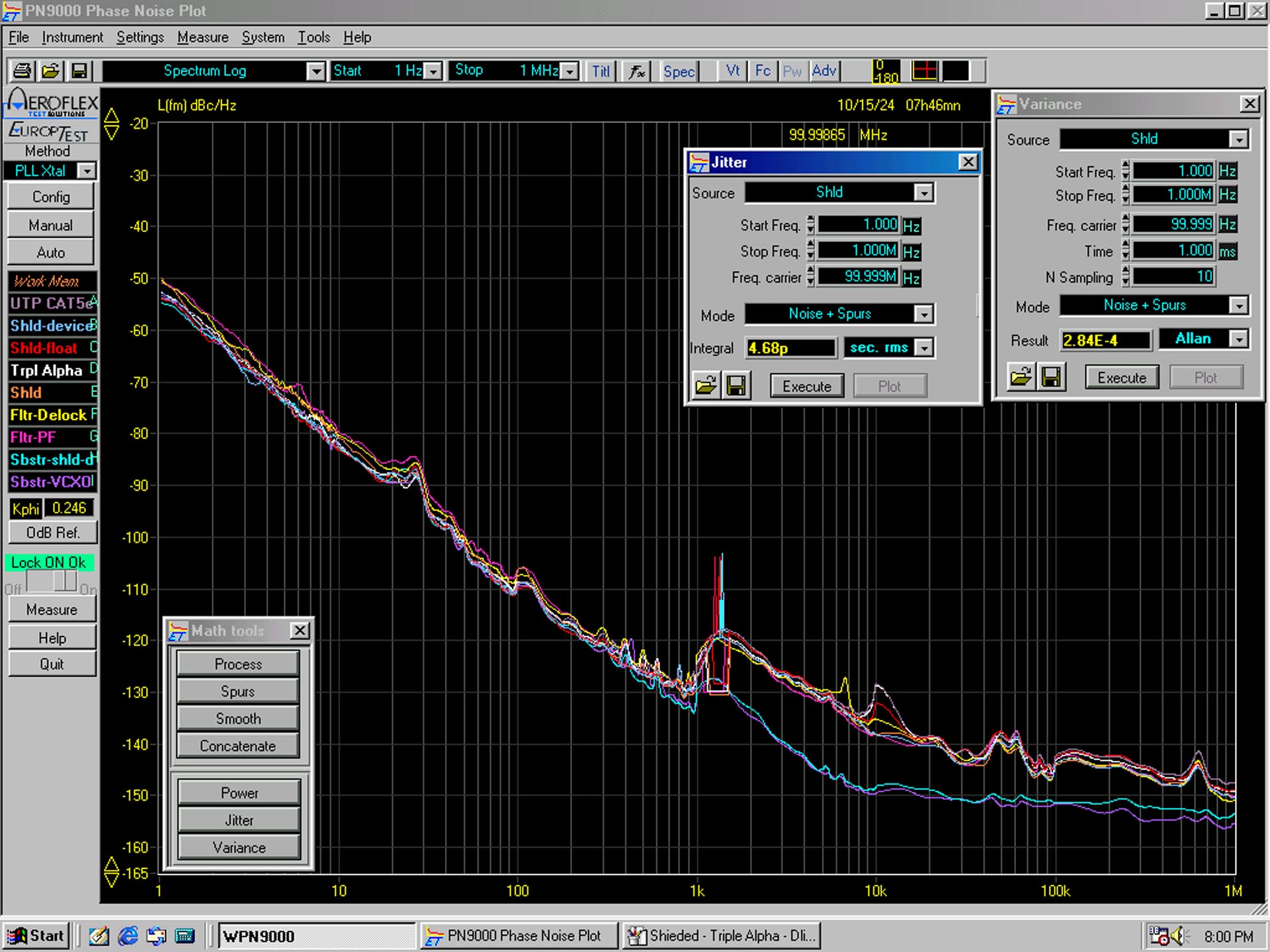

De Aeroflex PN9000 meet in principe wat dieper en nauwkeuriger dan de Wavecrest. De ruisvloer van de Wavecrest is te hoog om goed phase-noise te meten. Echter heeft die machine weer andere voordelen, waar we straks naar gaan kijken.

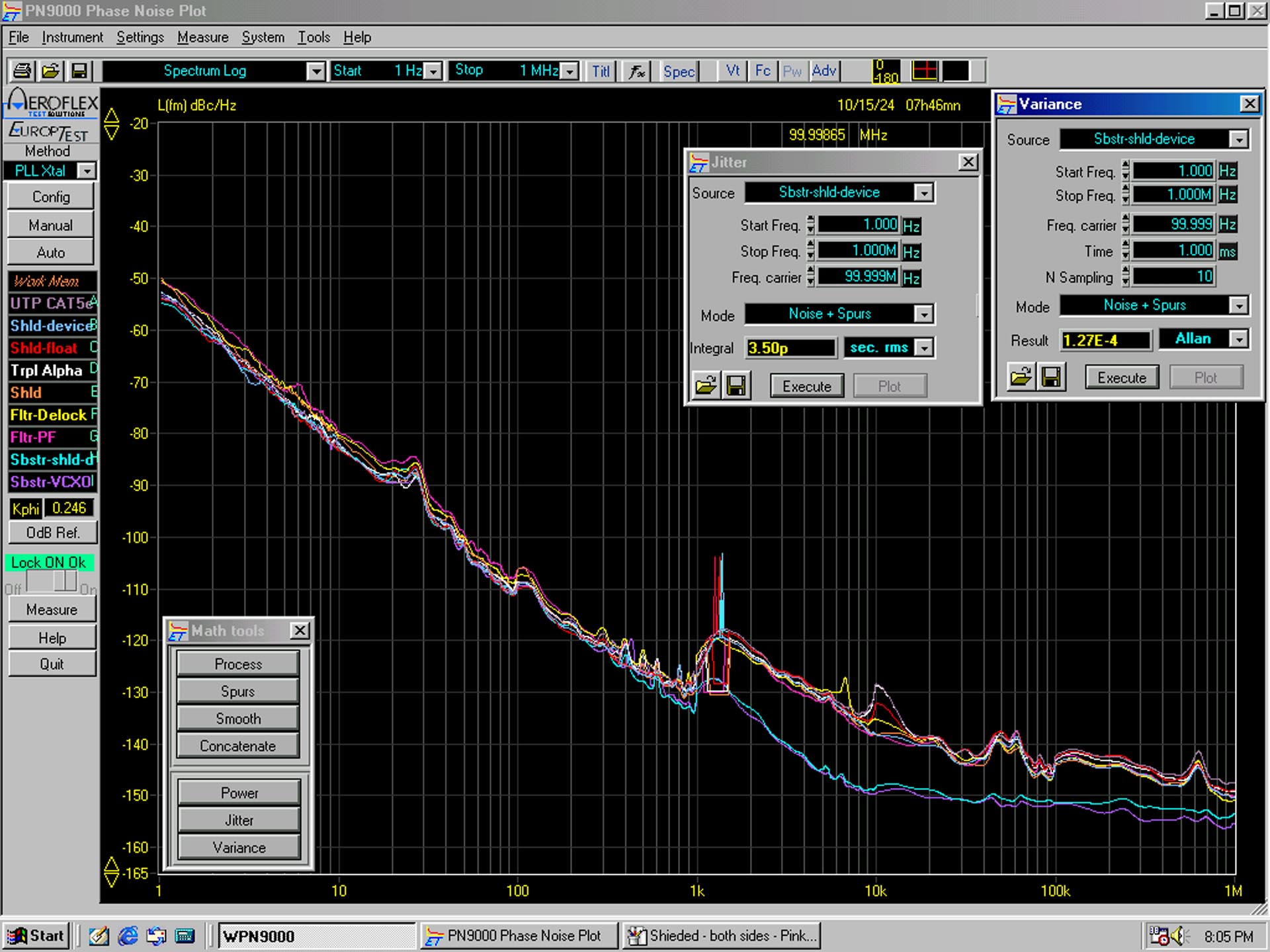

Als we kijken naar faseruis (Phase Noise), dan zien we dat een Sbooster op de Volumio een flinke klapper maakt. Kortom: upgrade eerst de voeding als dat mogelijk is.

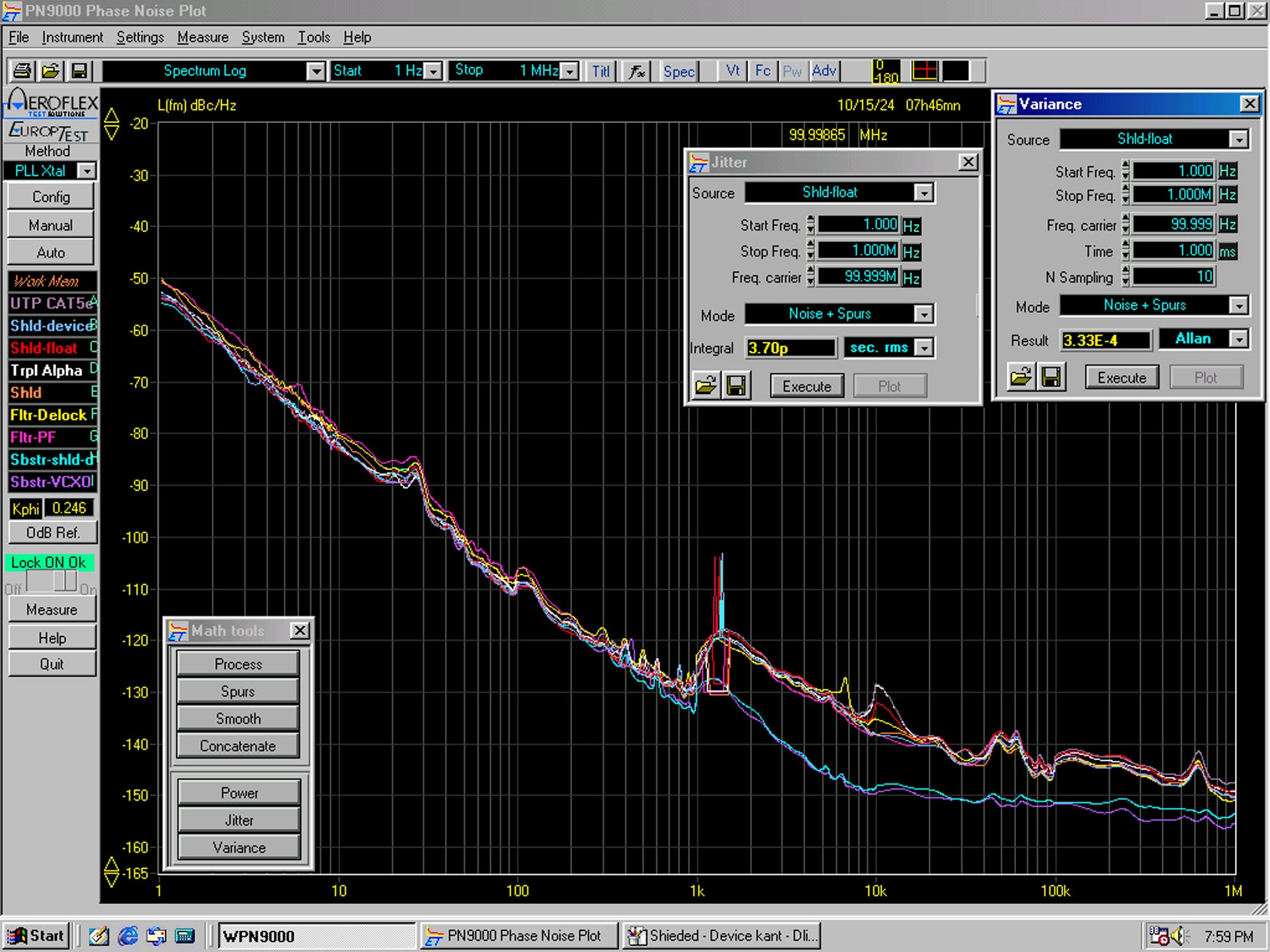

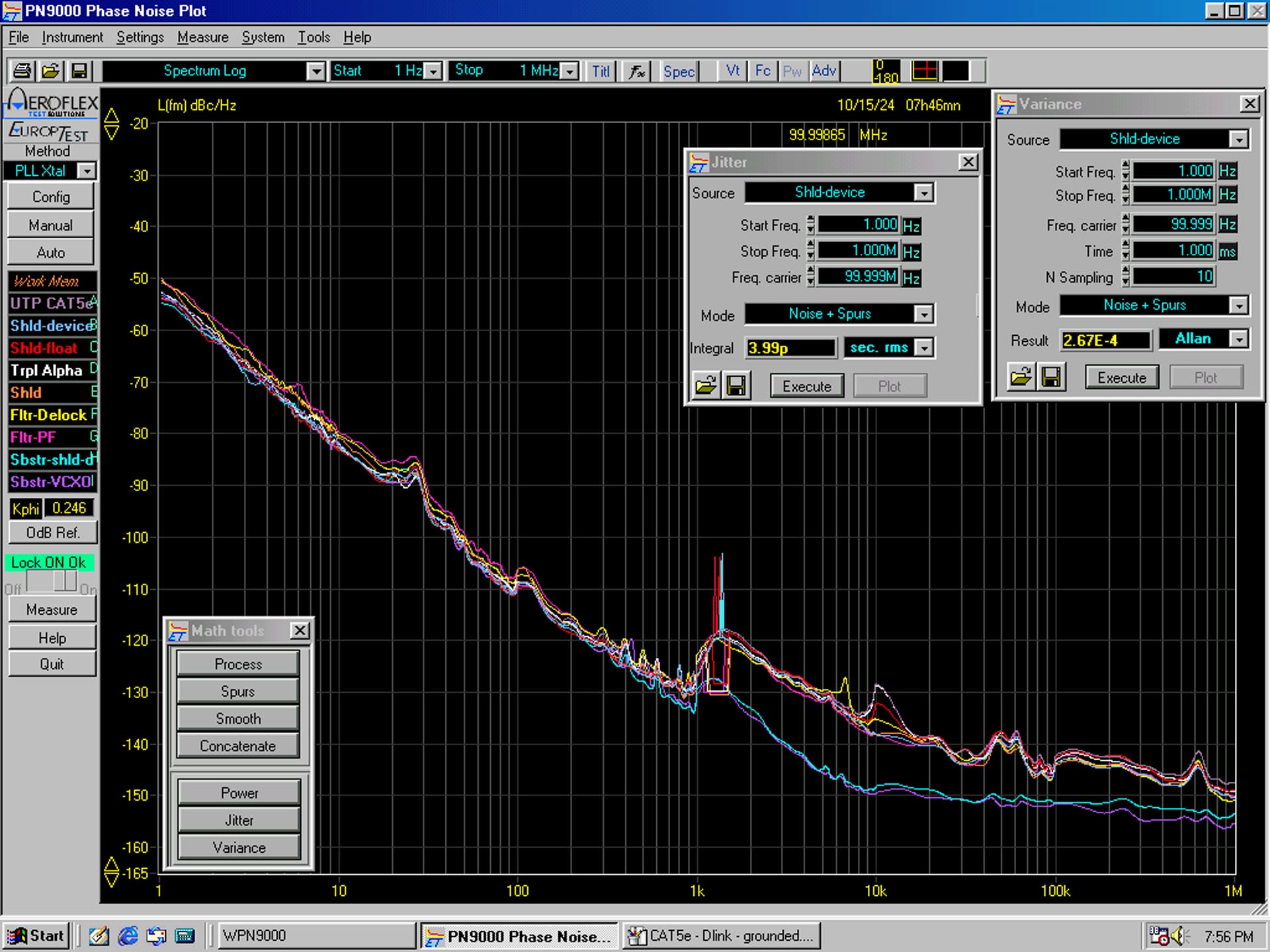

Als we dan verder gaan kijken, lijkt de afgeschermde kabel met de afscherming verbonden aan de apparaatkant (en dus de andere kant los) de beste optie. Floating lijkt in eerste instantie goed, máár de Allan Variance gaat door het dak én de Total Jitter is ook hoog (door hogere ruis).
Het grappige is dat deze waardes weer overeen komen met een standaard UTP-kabel. Kortom: afscherming drukt ruis…(logisch) en lagere ruis betekent lagere jitter en betere stabiliteit van de klok (Allan Variance).

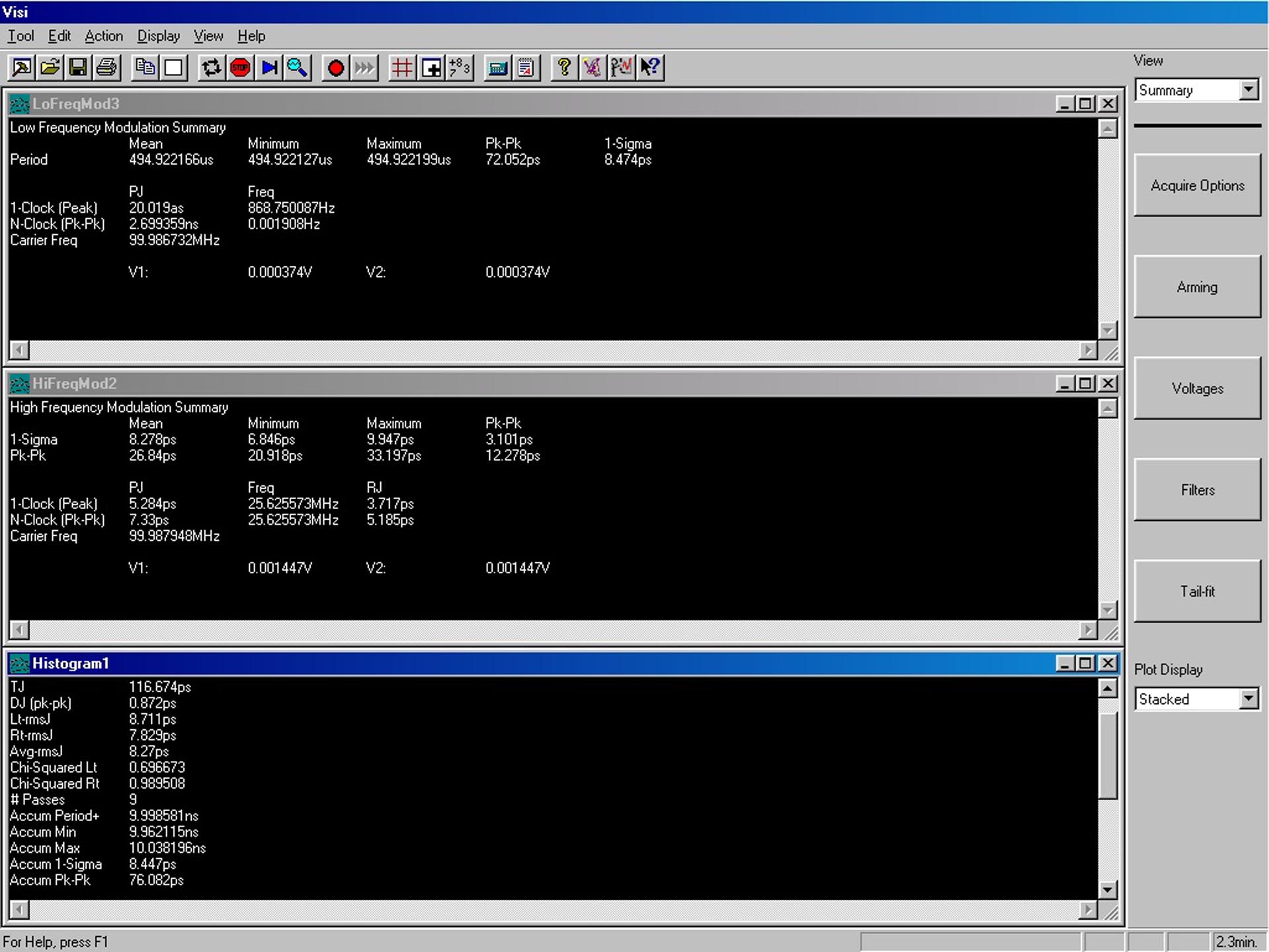

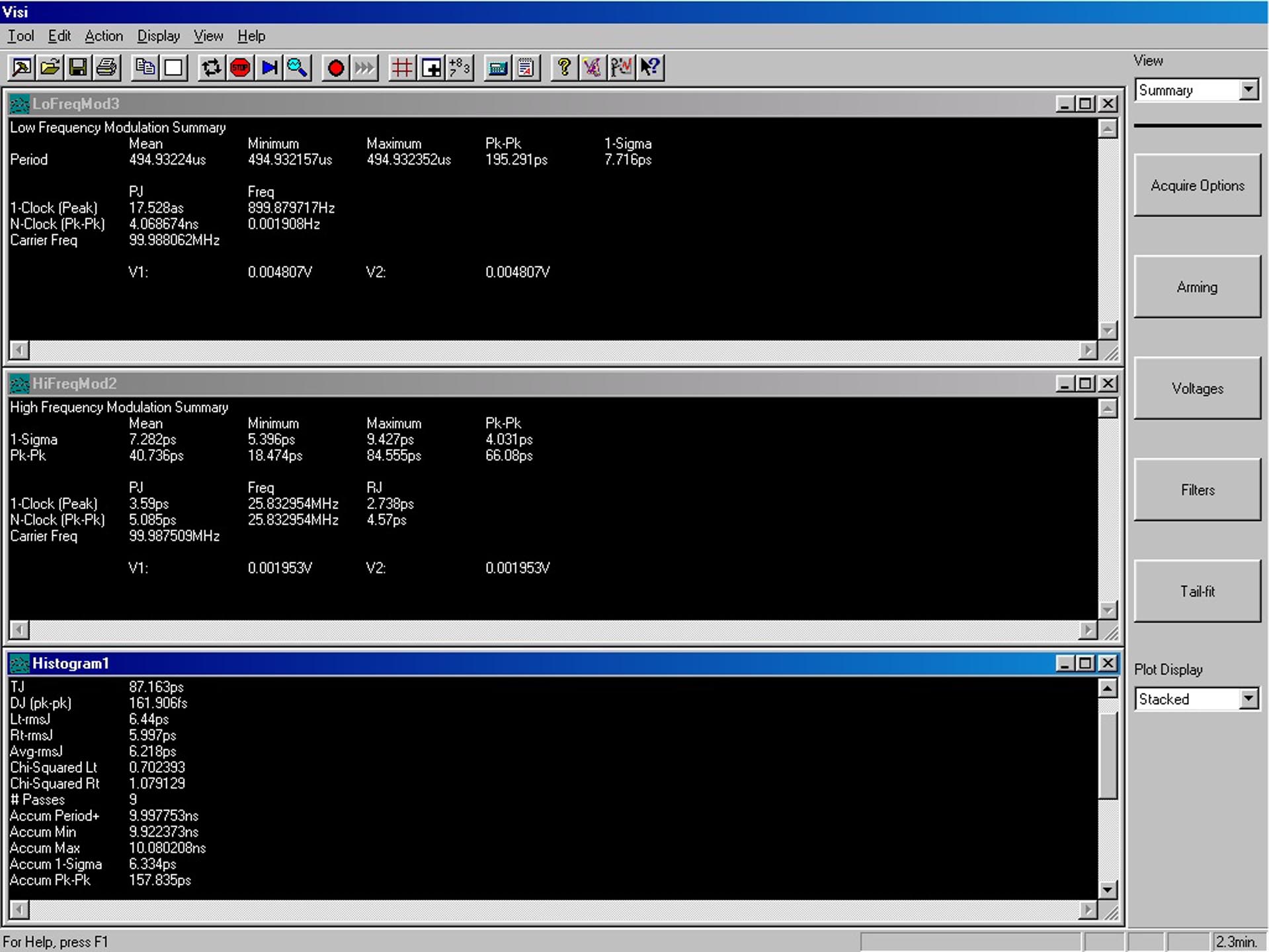

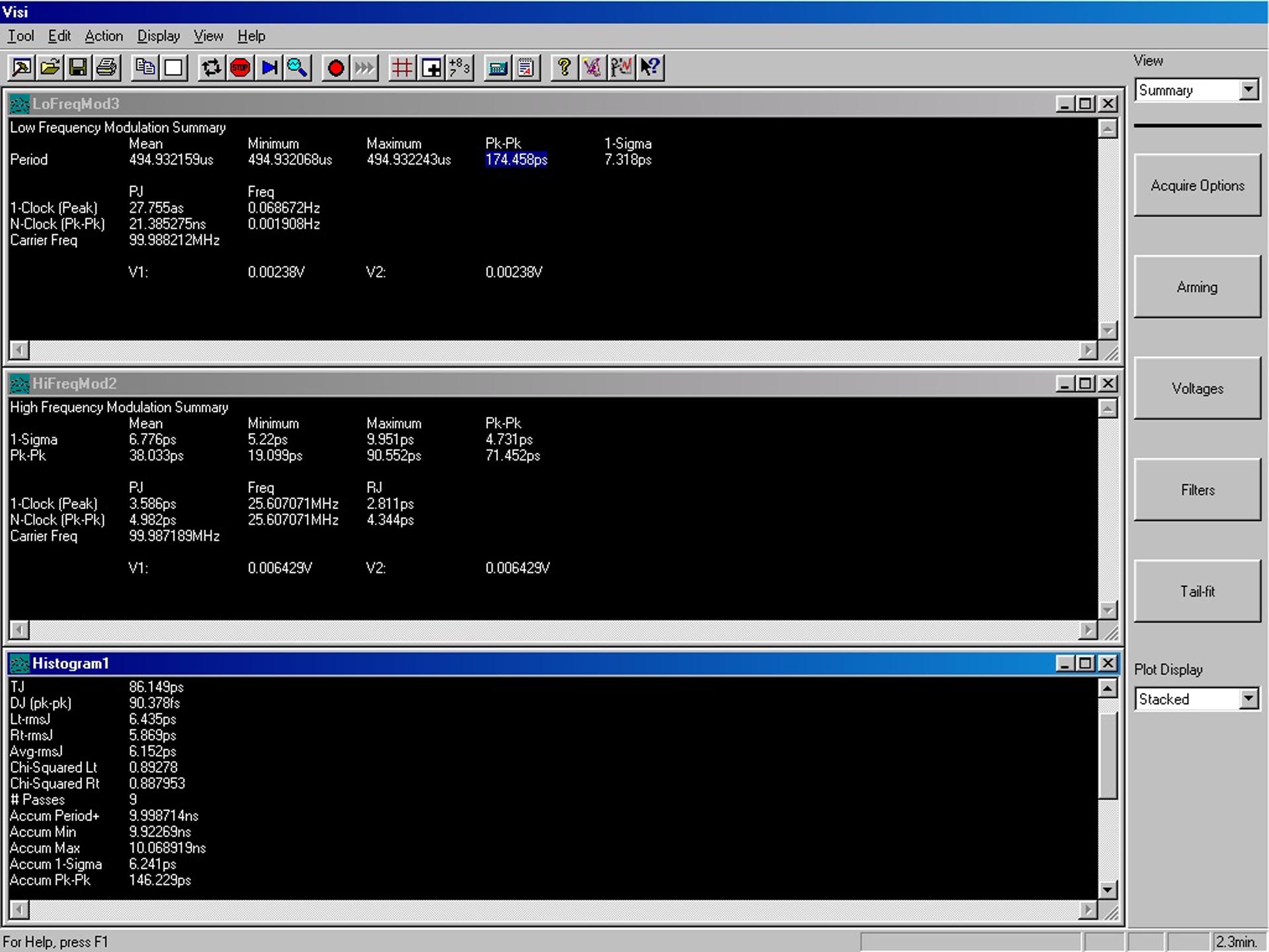

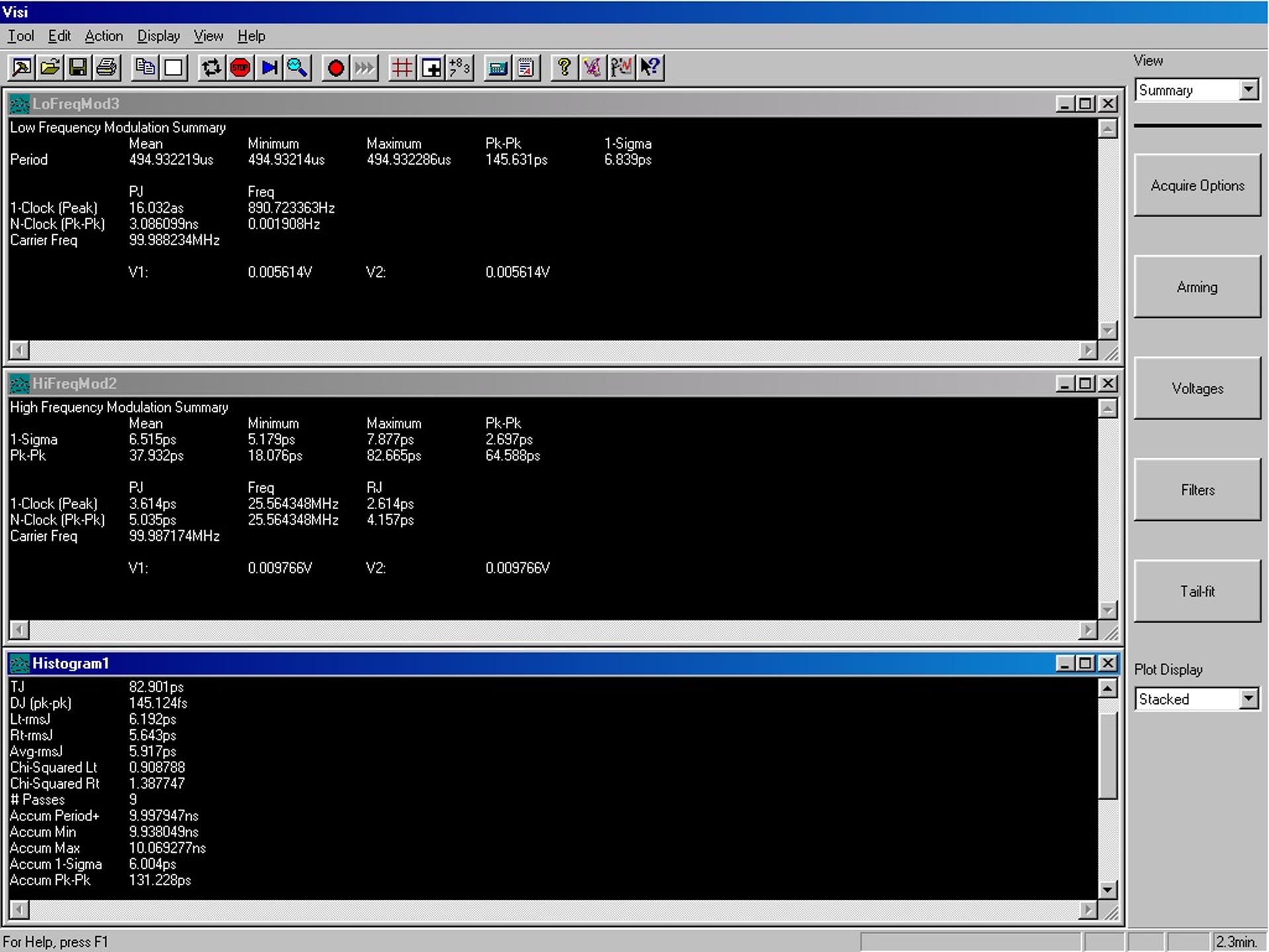

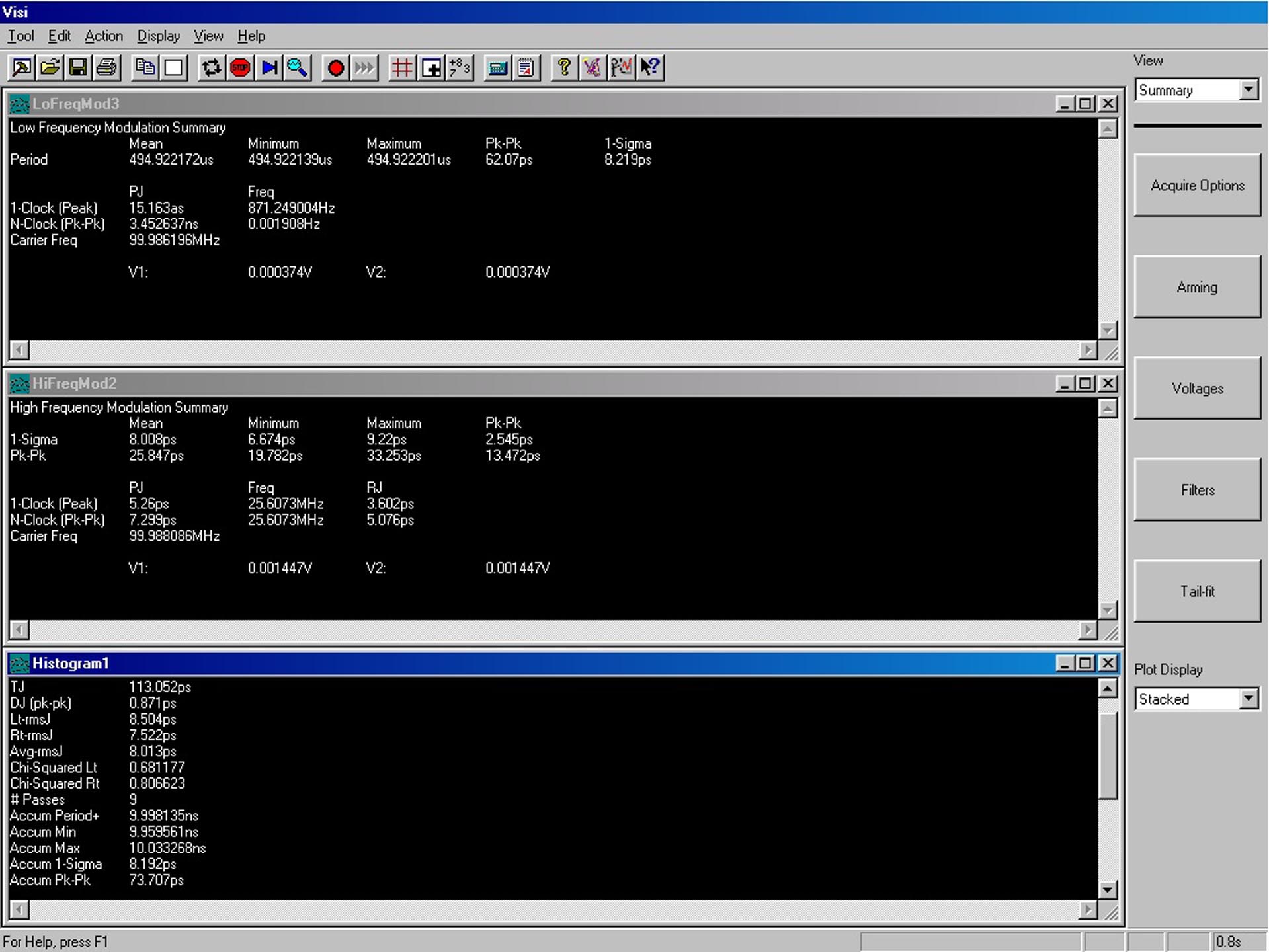

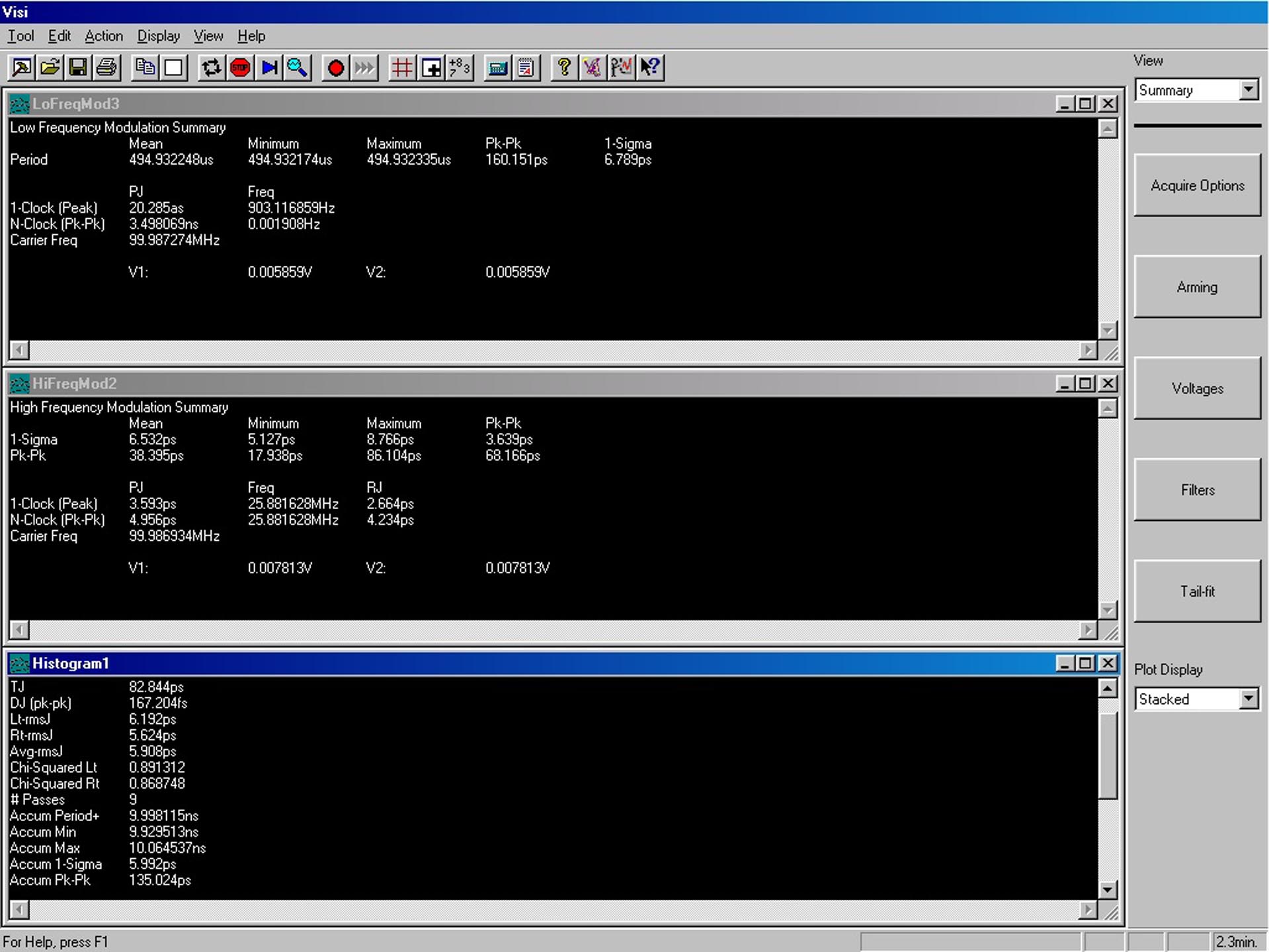

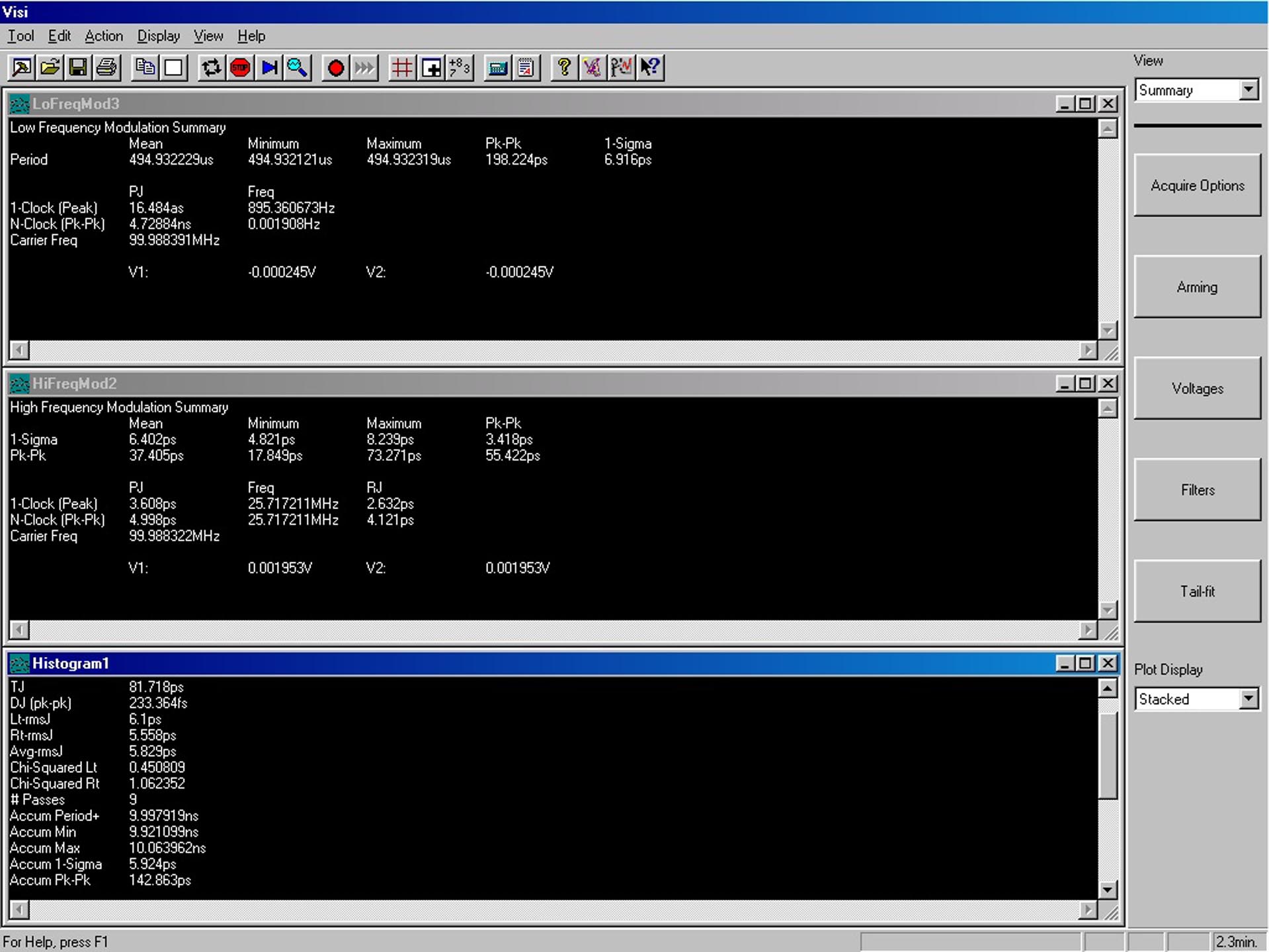

Wavecrest-metingen
De metingen op de Wavecrest SIA-3000 komen grotendeels overeen met die van de Aeroflex PN9000. Gelukkig maar. Er is echter één gekke afwijking en dat is bij de metingen van de Sbooster op de Volumio. De faseruis en Allan Variance zien we fors dalen bij de metingen op de Aeroflex. Echter ziet de Wavecrest overduidelijk wel meer ruis, want de 1-Sigma jitter gaat omhoog. Total Jitter ook. Dit moet wel komen door de breedbandige meting van de Wavecrest…
Dit verhaal gaat echter niet over voedingen, maar kabels. Dus we gaan hier nog een andere keer verder induiken door meerdere voedingen te proberen en dan dingen te analyseren.

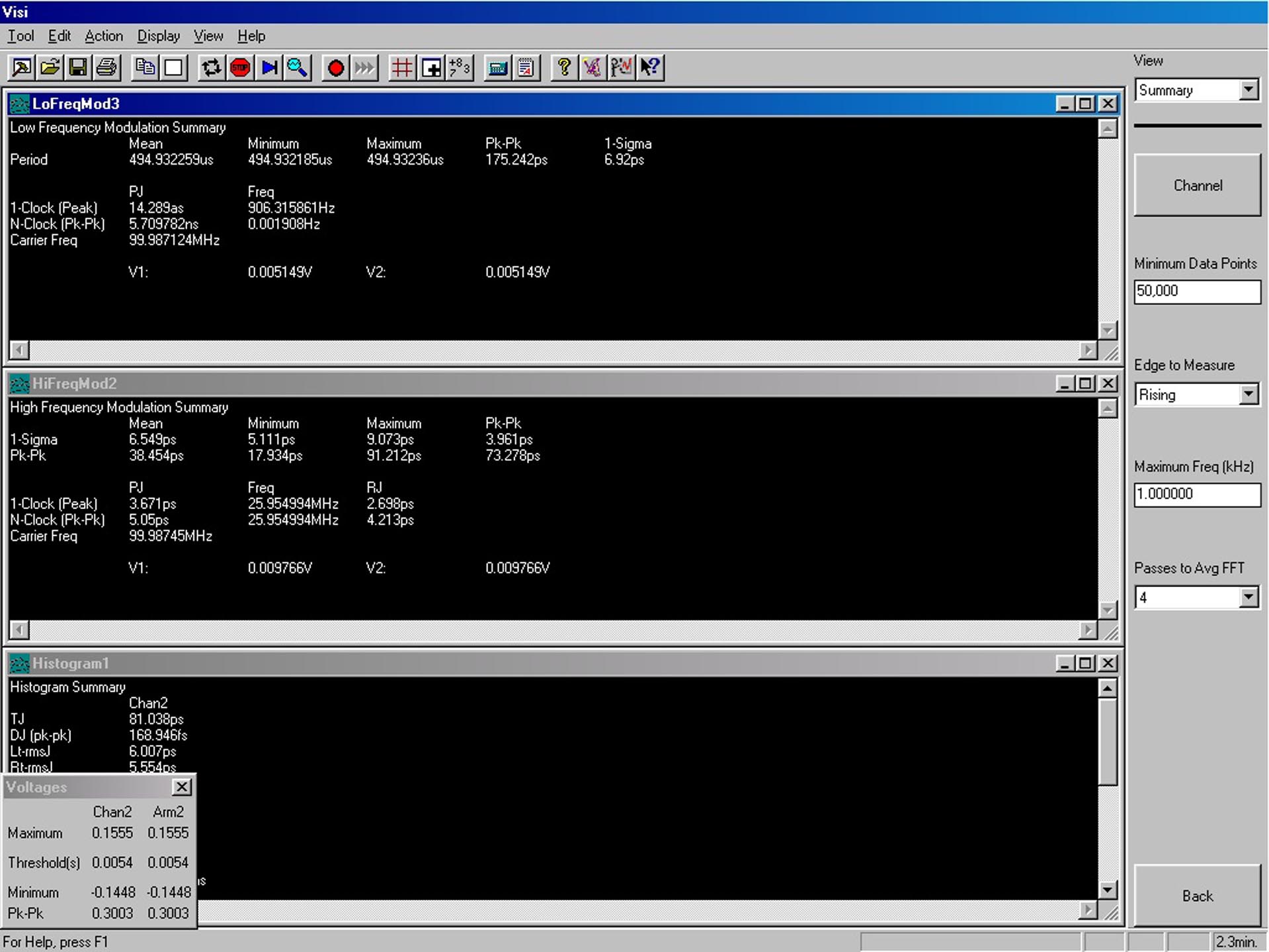

Net als bij de meting op de Aeroflex, zien we dat de afgeschermde kabels wat beter presteren en dat de kabel waarbij de afscherming aan de apparaatkant is verbonden beter presteert dan de kabel waarbij de afscherming aan beide kanten is verbonden. De kabel waarbij de mantel zweeft presteert praktisch gelijk aan een niet afgeschermde kabel, wat logisch is.

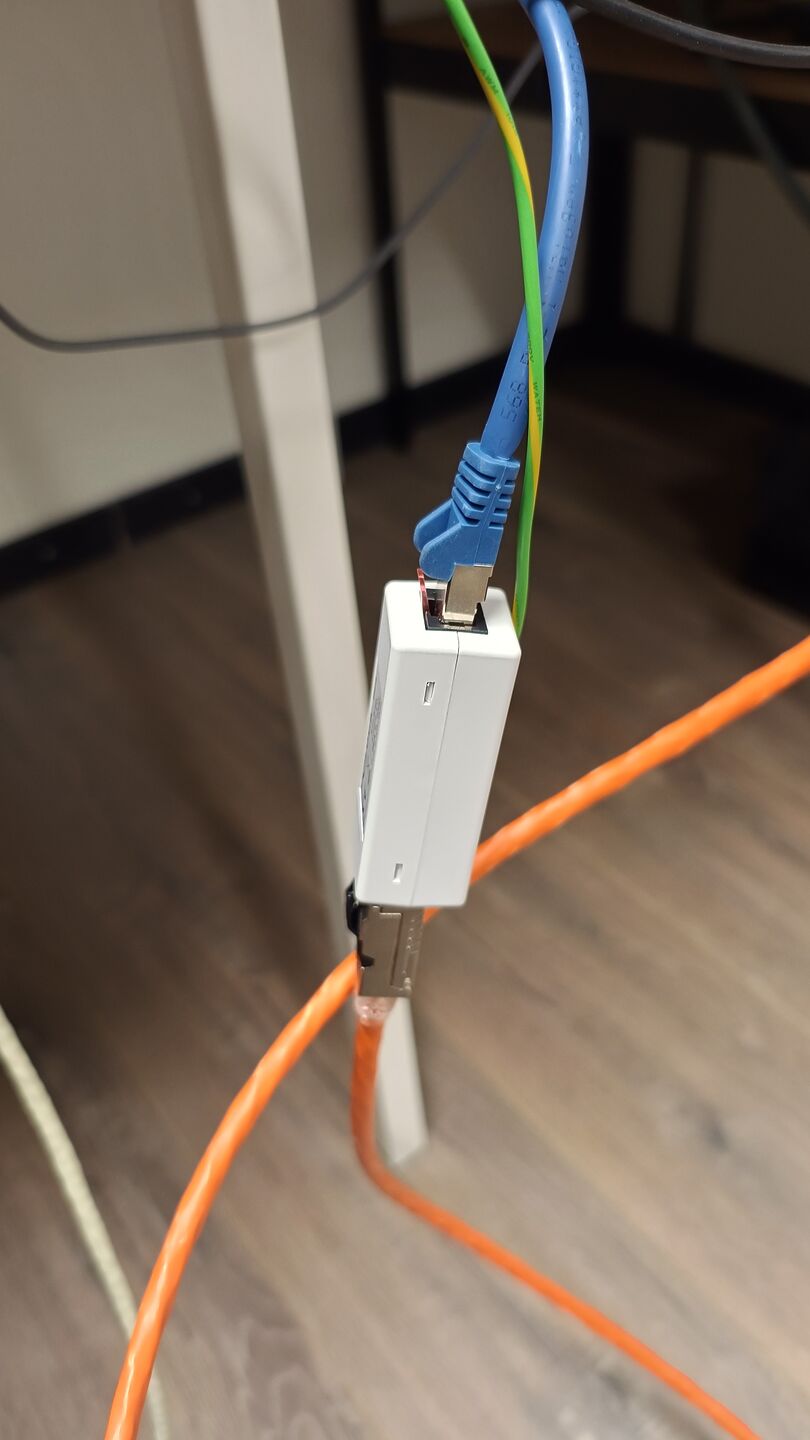

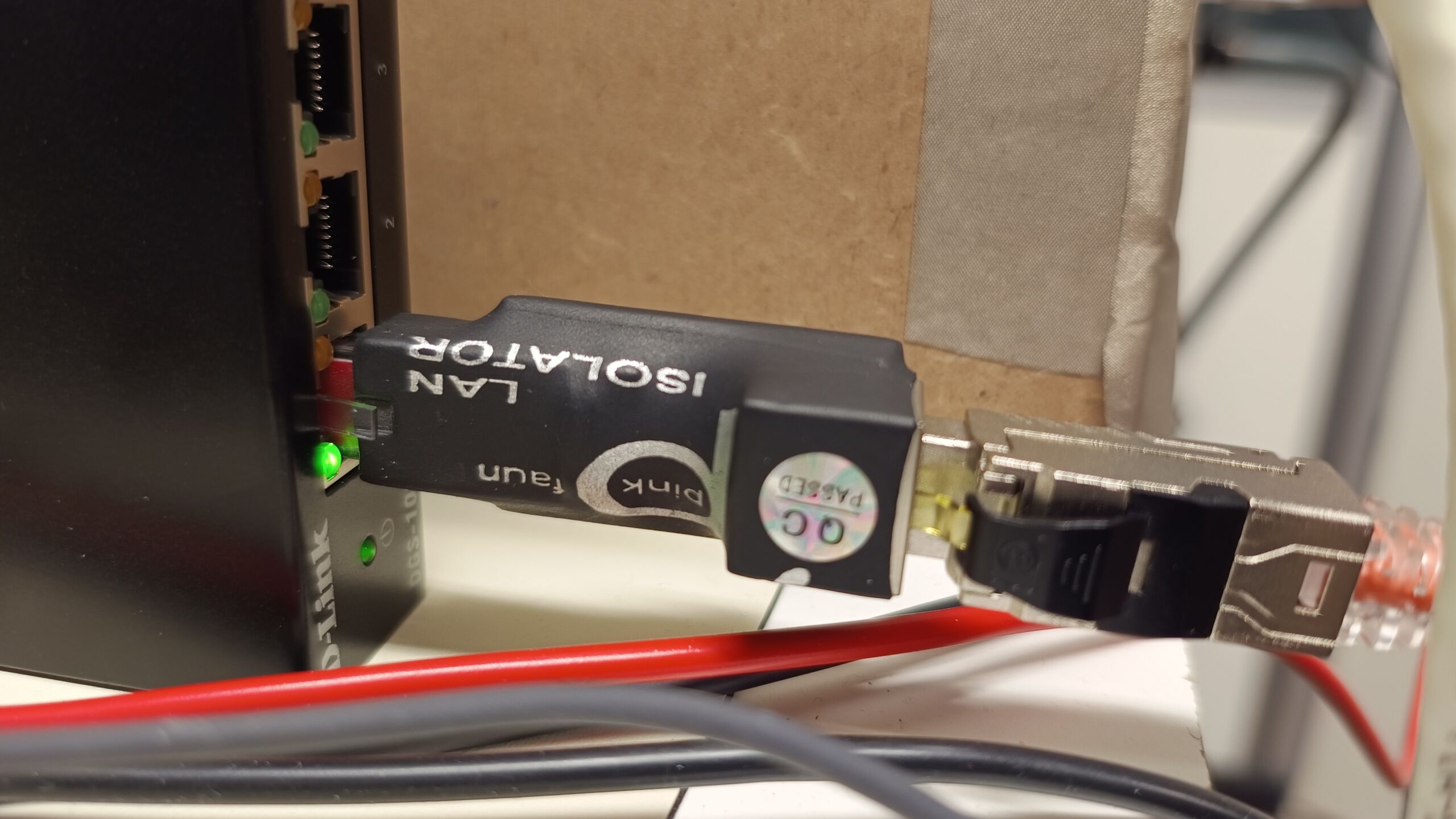

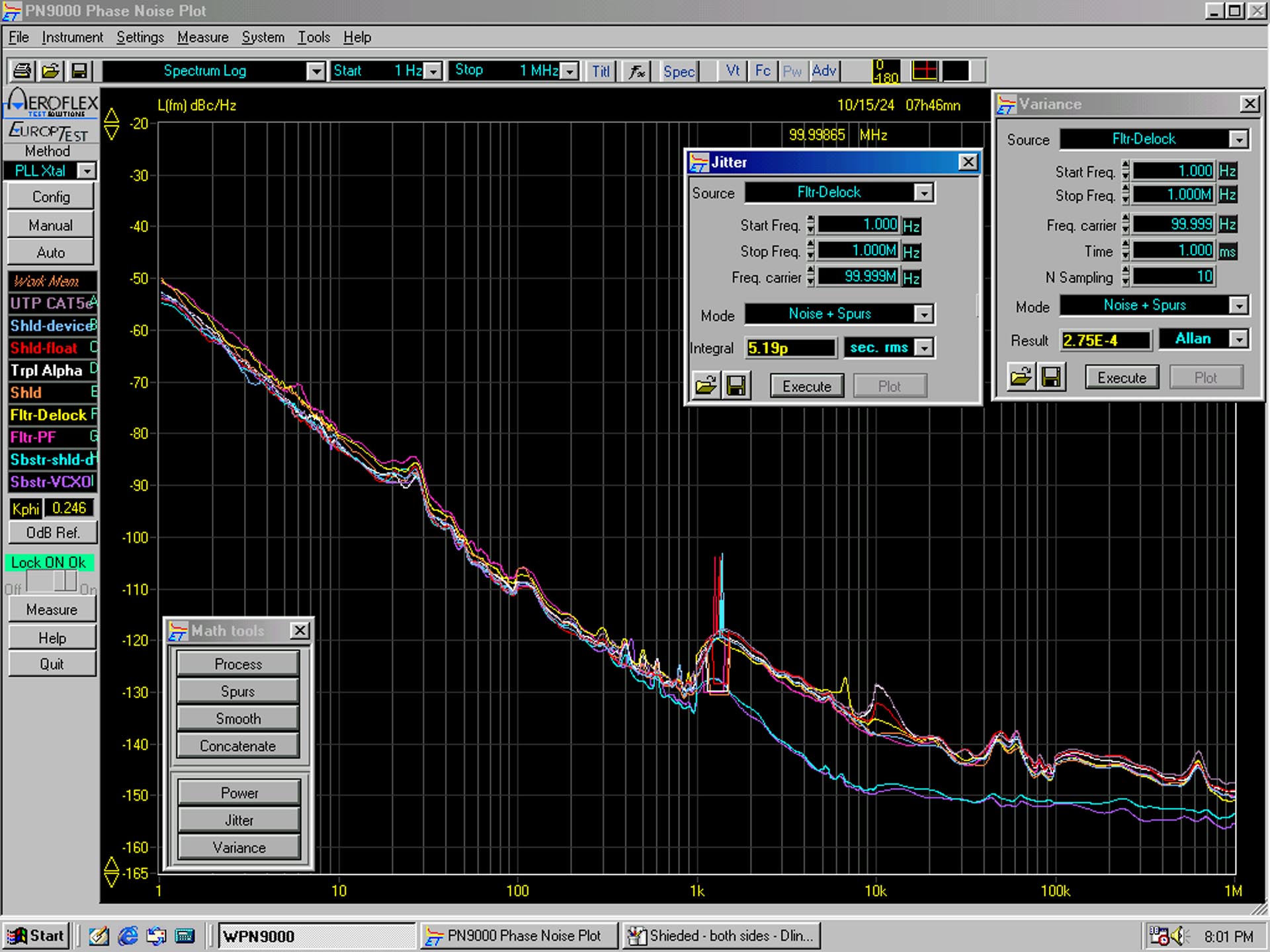

Filters?
Dit is ook een aparte as we er goed naar kijken. De Aeroflex meet hogere faseruis als we een filter gebruiken in combinatie met de Dlink 108 (we hebben hier de Dlink-switch geaard én we hebben breedbandiger gemeten dan in de vorige test…!). Dit zit blijkbaar op een kritisch punt, want de jitter stijgt behoorlijk.
De Wavecrest is wat milder, maar laat ook een stijging zien. We zien iets minder laagfrequente ruis, maar wel wat hogere hoogfrequente ruis. En mede daardoor stijgt ook daar de jitter. De Pink Faun heeft hogere Total Jitter. De Delock een hogere 1-Sigma waarde.
Audio-klokjes in switches?
We hebben als bonus ook een meting gedaan met de Dlink en VCXO externe 25MHz-klok. Deze meting is met de Sbooster aan de Volumio-streamer. We zien dat de jitter en ruis stijgen als we een externe klok op de switch gebruiken. Dit is in lijn met eerdere metingen en bevindingen.
Overzicht
| Kabel | Jitter berekend uit phase Noise (ps) | Allan Variance omgerekend naar jitter (ps) | Wavecrest 1-Sigma (ps) | Wavecrest LFM 1-sigma (ps) | Wavecrest HFM 1-Sigma (ps) | Wavecrest Total Jitter (ps) |
| UTP CAT5e | 4,01 | 332 | 6,24 | 7,32 | 6,78 | 86,15 |
| CAT 7 shield both | 4,68 | 284 | 6,00 | 6,84 | 6,52 | 82,90 |
| CAT 7 shield device | 3,99 | 267 | 5,92 | 6,92 | 6,40 | 81,72 |
| CAT 7 shield float | 3,70 | 333 | 6,33 | 7,72 | 7,28 | 87,16 |
| CAT 7 + Delock | 5,19 | 275 | 6,22 | 6,92 | 6,55 | 81,03 |
| CAT 7 + Pink Faun | 5,57 | 286 | 5,99 | 6,79 | 6,53 | 82,84 |
| CAT 7 + Sbstr on Streamer | 3,50 | 127 | 8,19 | 8,22 | 8,00 | 113,00 |
| CAT 7 + Sbstr – Dlink + VCXO | 3,70 | 121 | 8,45 | 8,47 | 8,28 | 116,67 |
Uitleg van de metingen
Faseruis (omgerekend naar jitter): de Aeroflex PN9000 meet faseruis. Deze faseruis komt in een grafiek als dBc/hz (Decibel relatief tot de carrier / offset van de carrier). Lager is beter. Oftewel: een klok met een faseruis van -100 dBc/Hz bij 1Hz is beter dan een klok met een faseruis van -80 dBc/Hz bij 1Hz. Uit faseruis is weer jitter te berekenen, aangezien het frequentiedomein (waarin faseruis wordt gemeten) en het tijdsdomein (waarin jitter wordt gemeten) met elkaar in verbinding staan. Immers: 1000 Hz staat voor 1000 cycles per seconde. Faseruis meet simpelweg de ‘ruis’ rondom de hoofdfrequentie. Jitter meet de stabiliteit van de klok in het tijdsdomein.
Allan Variance (omgerekend naar jitter): Allan Variance wordt gebruikt om de stabiliteit van een klok te duiden. Een lage waarde geeft een grotere stabiliteit aan. Een hoge waarde geeft grote fluctuaties aan. Allan Variance is om te rekenen naar ps in fluctuatie. Dat hebben we gedaan om het leesbaar te maken.
Hoogfrequente modulatie: deze meting laat de impact zien van hoogfrequente storing op de klok. Wij tonen de 1-Sigma waarde, maar in het screenshot zie je meer details, zoals bij welke frequentie de hoogste afwijking is gemeten.
Laagfrequente modulatie: deze meting laat de impact zien van laagfrequente storing op de klok. Wij tonen de 1-Sigma waarde, maar in het screenshot zie je meer details, zoals bij welke frequentie de hoogste afwijking is gemeten.
Total Jitter: de totale jitter die de Wavecrest heeft gezien. Dit kan je zien als een samenvoeging van alle soorten jitter. Dus Random Jitter én Deterministische Jitter. Random jitter is meer onvoorspelbaar en voor een fabrikant wat lastiger om aan te pakken. Deterministische jitter komt voornamelijk voort uit aanwijsbare stoorbronnen en is wellicht wat beter aan te pakken.
1-Sigma: 1-sigma (1σ) betekent dat ongeveer 68,2% van alle jittermetingen binnen ±1σ van de gemiddelde timingpositie vallen. (Als we uitgaan van een Gaussische verdeling). Dat is mooi te zien in een histogram-presentatie: een goede klok laat een ‘bel-vorm’ zien waarbij de centrale frequentie mooi in het midden valt. Als een klok een 1-Sigma jitter van 4ps heeft, is de afwijking in 68% van de gevallen dus binnen 4ps van het ideaal.
Conclusie?
Wat kunnen we nu uit dit onderzoekje halen (we gaan nog een keer met kabels van serieuze merken aan de slag om te kijken wat die aanbieden)?
Wij zien dat netwerkkabels toch écht wat doen. Net als switches, al is de invloed van een switch wel groter. Echter mogen we kabels niet onderschatten: we zien gewoon consequent een impact op de klok in de streamer. En dat is niet gek: u maakt een verbinding tussen het netwerk en de streamer. Die verbinding heeft invloed.
Afscherming en filtering lijkt verantwoordelijk te zijn voor de verschillen in meetresultaten. Met dat in het achterhoofd zal de materiaalkeuze, geometrie en constructie van afscherming de onderscheidende factor vormen. Wederom interessante kost om in te duiken!
