We zijn al langere tijd benieuwd naar de invloed van fiber converters in een netwerk, de gebruikte sfp modules en eventuele ruis-modulatie bij conversie van elektrische signalen naar licht en visa versa. Klinkt allemaal heel heftig, maar het valt wel mee eerlijk gezegd. Laten we het eens uitleggen.
In een ‘normaal’ netwerk, verbindt u apparaten ofwel draadloos, ofwel met een kabel die opgebouwd is met vier aderparen: 4 x 2 getwiste paren. Deze kabels vallen in een bepaalde categorie: CAT5, CAT5e, CAT6 of wellicht CAT7 of zelfs CAT8.
Nu hebben we al aangetoond dat een netwerk niet alleen data van A naar B vervoert, maar ook ruis: common mode en differential mode ruis. Die ruis kán nadelig uitpakken als het je streamer binnenkomt. Ook dat hebben we in metingen al laten zien. Het is ook gewoon hoorbaar, dus vertrouw simpelweg op uw oren.
Optisch
Een effectieve methode om ruis buiten te houden, is een optisch netwerk aanleggen. Een optisch netwerk maakt gebruik van glasvezel verbindingen. Juist: die verbindingen die ook steeds meer worden ingezet voor supersnel internet.
Nu is glasvezel niet direct sneller dan een ‘gewone’ CAT6 verbinding. Een standaard glasvezel verbinding is ook gewoon 1Gbit/s of 10Gbit/s. Net als een gewone koperverbinding dus. Echter is glasvezel binnen een netwerk voor audio een effectieve manier om ruis buiten te houden: over licht kan immers geen ruis meeliften… toch?
De meet-setup
Daar wilden we dus achter gaan komen. Immers: een converter zet data om naar lichtpulsen. Maar wat als er bij die omzetting óók ruis wordt omgezet? Kan ruis ook worden mee-gemoduleerd? Al is het maar subtiel.

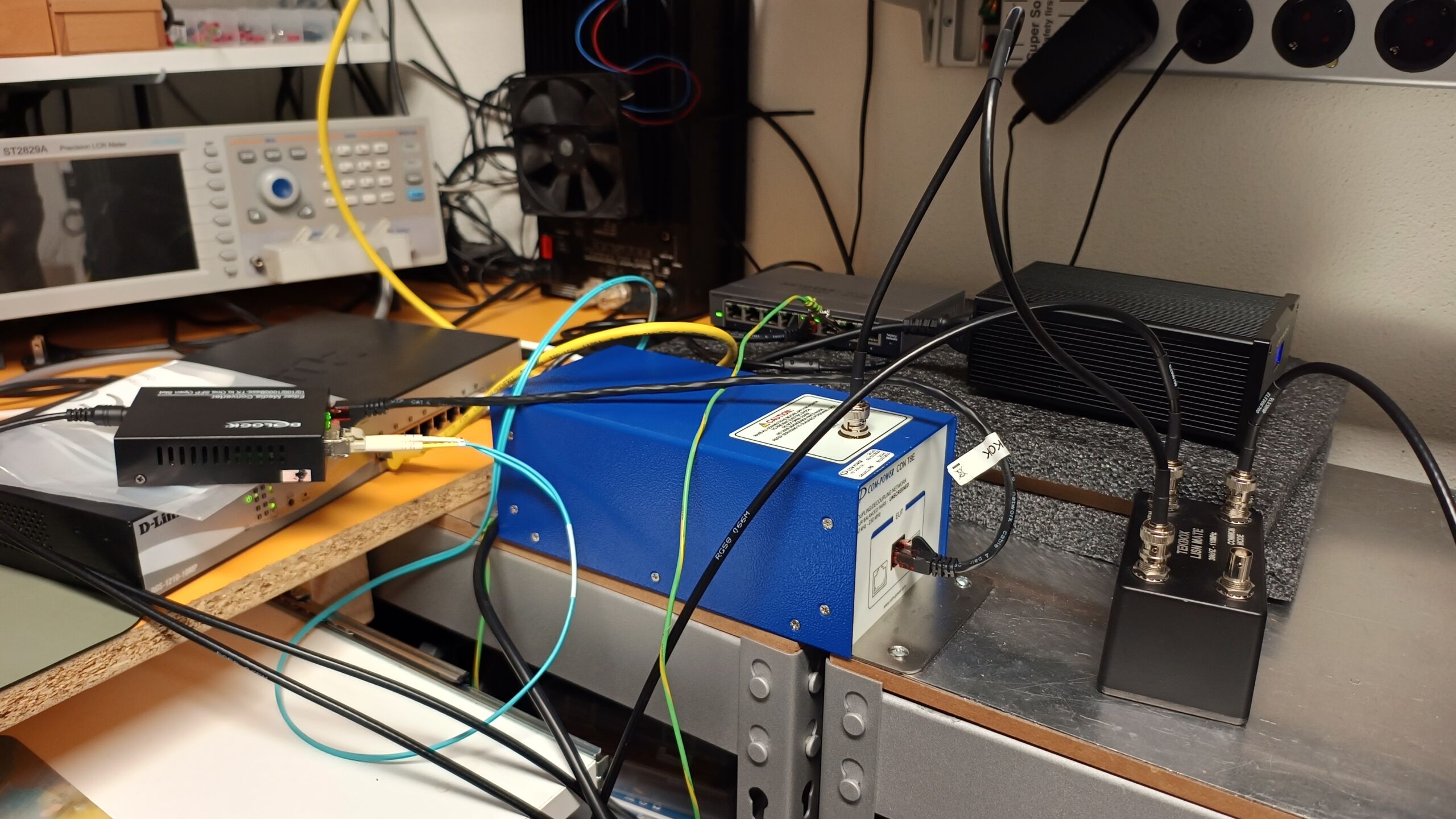

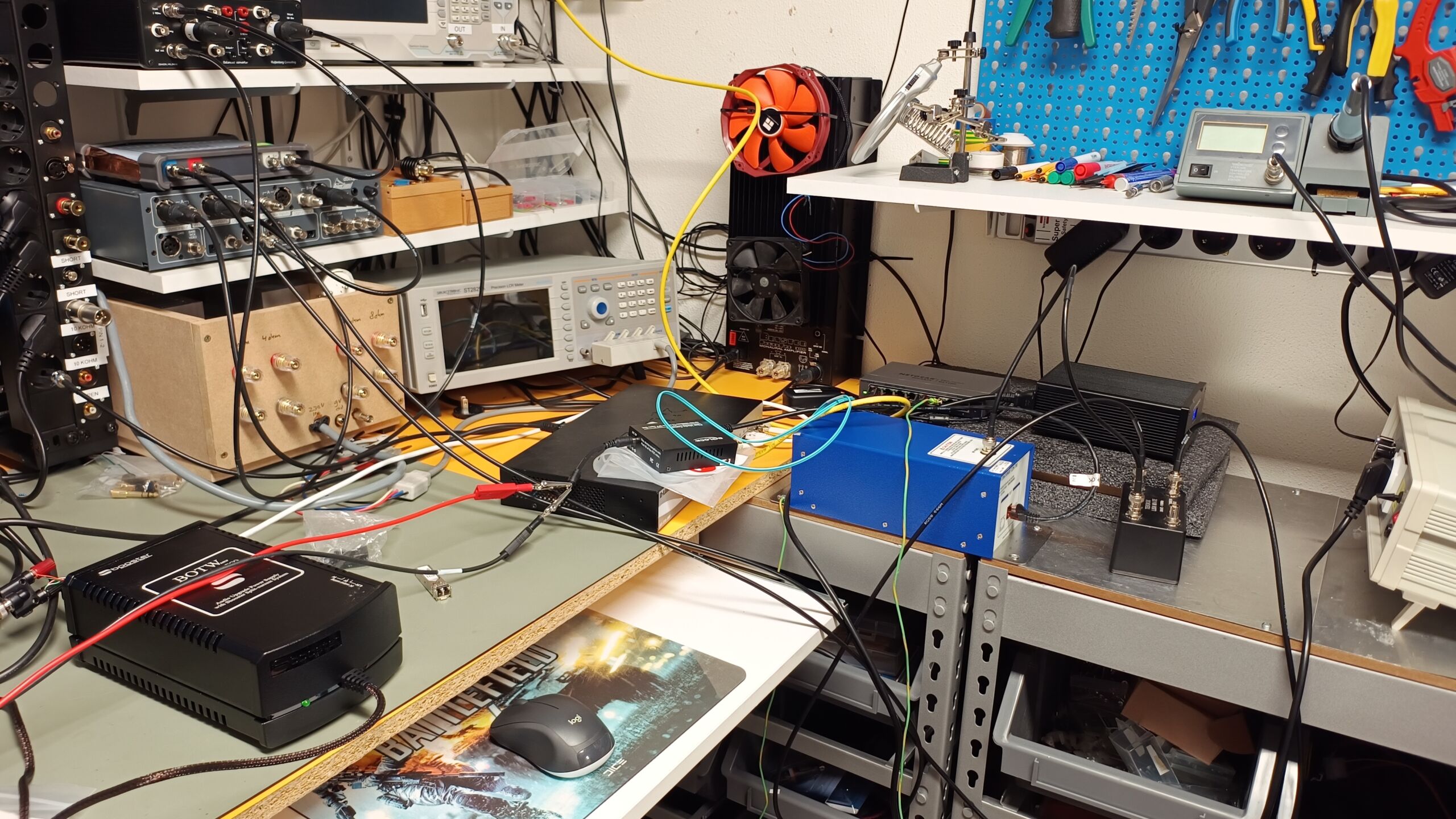

We pakken het voor deze eerste blik op dit onderwerp simpel aan. We pakken onze Delock SFP-converter en sluiten deze aan op een Dlink 1210 smart-switch met twee SFP-slots. In deze switch kunnen we ook ruis injecteren: 400mv aan white noise. Puur om te kijken wat er gebeurt.

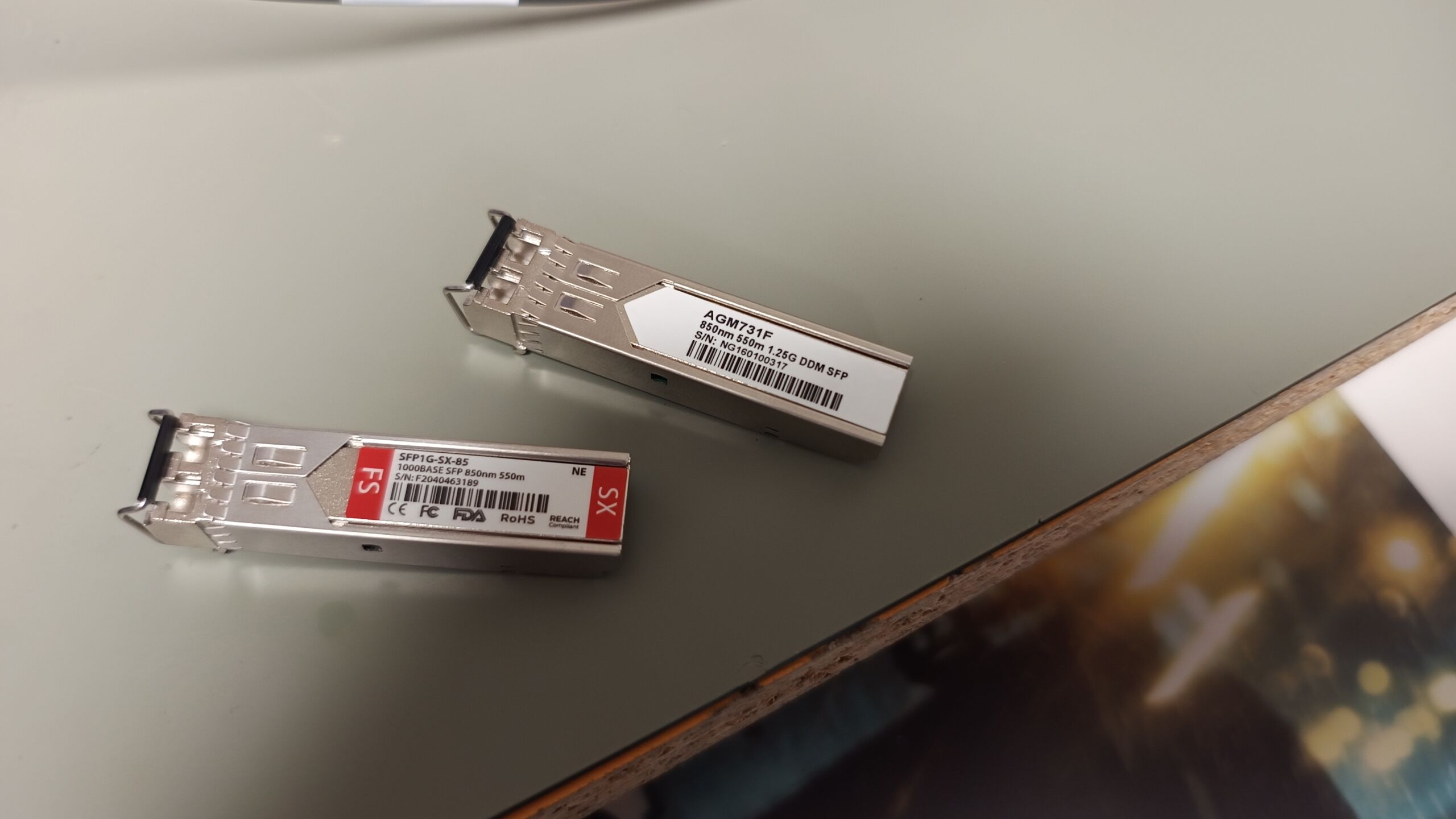

We hebben gemeten met een module van SF en een AGM-module die Netgear-compatible is. Beide ondersteunen snelheden tot 1Gbit/s.
We meten aan de uitgang van de Delock SFP-converter. De ruis splitten we in common mode en differential mode. De Picoscope 5000-series stellen we in op een bandbreedte van 30 KHz – 5 MHz.
Baseline – SF versus AGM module

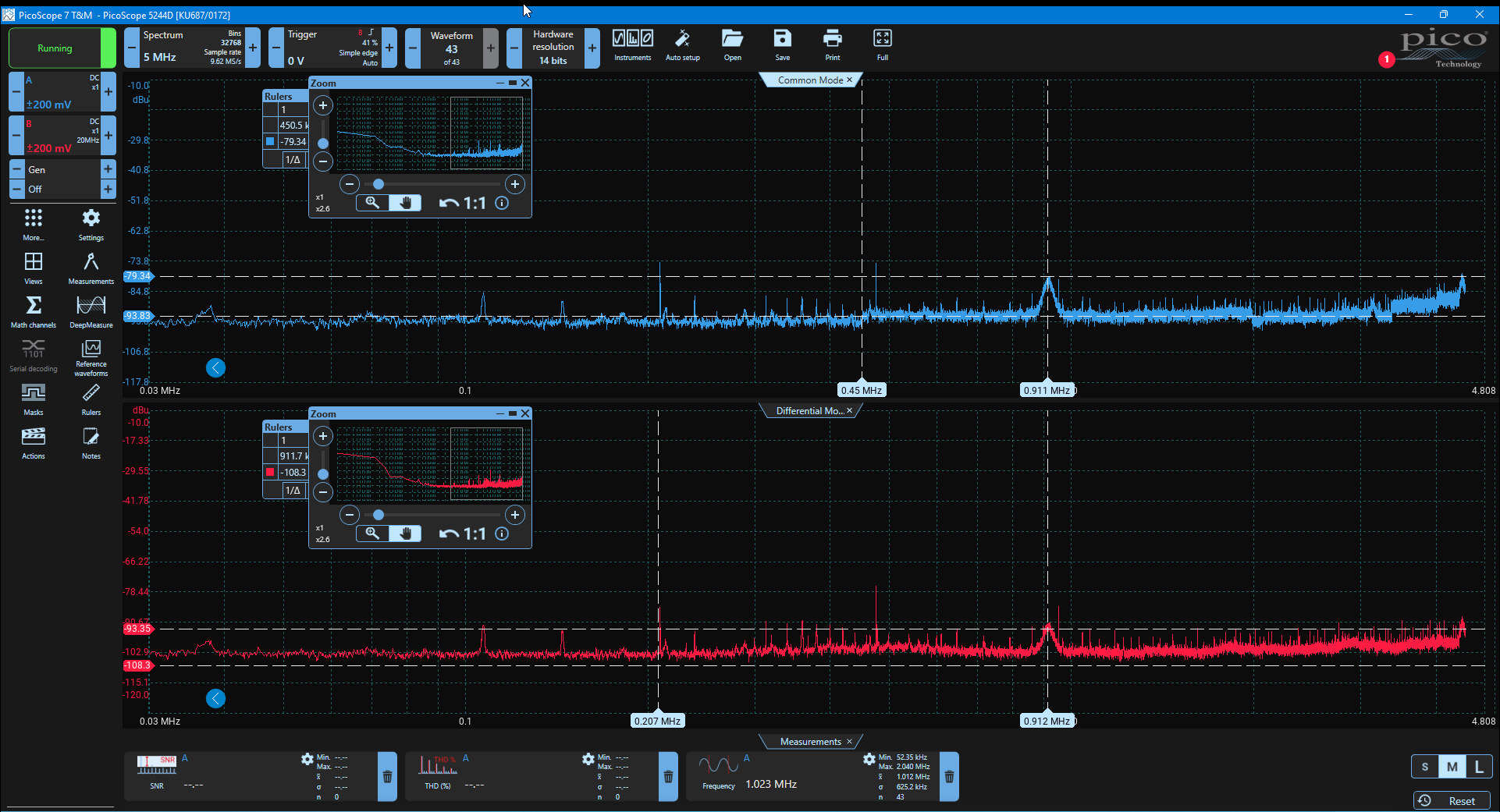

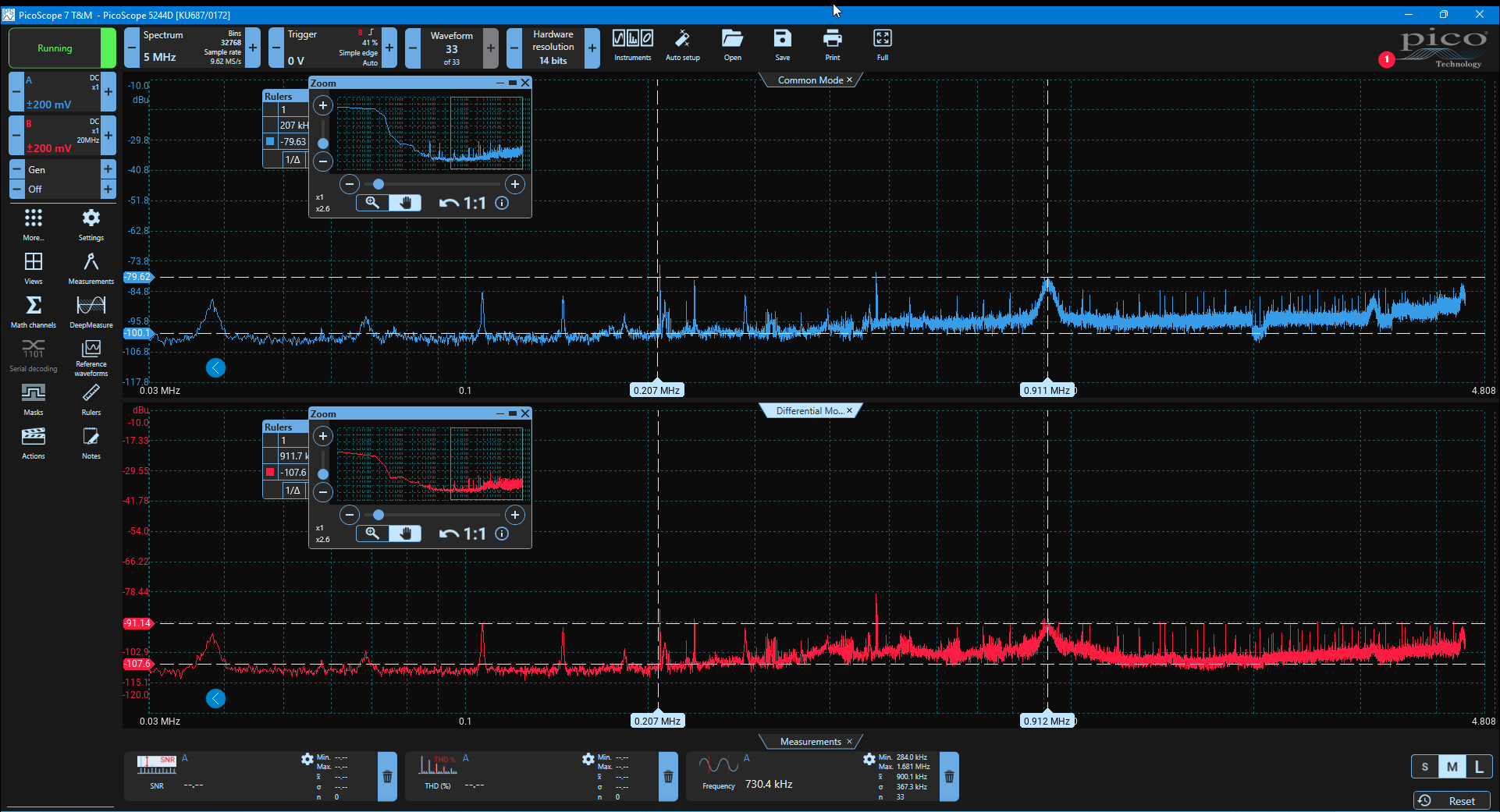

Laten we beginnen met een baseline. We meten zowel de AGM-module als de SF-module zonder enige ruis-injectie. Het verschil is zichtbaar: de AGM-module is stiller dan de module van SF! Het scheelt zelfs 7dBu aan ruis… Conclusie: er zit verschil in ruisvloer.
Ruis toegevoegd
Maar wat als we ruis gaan toevoegen? We injecteren 400 mv aan white noise (tot 60 MHz) via de Rigol function generator. Dat is veel en best sterk. Dus neem dit met een korrel zout.

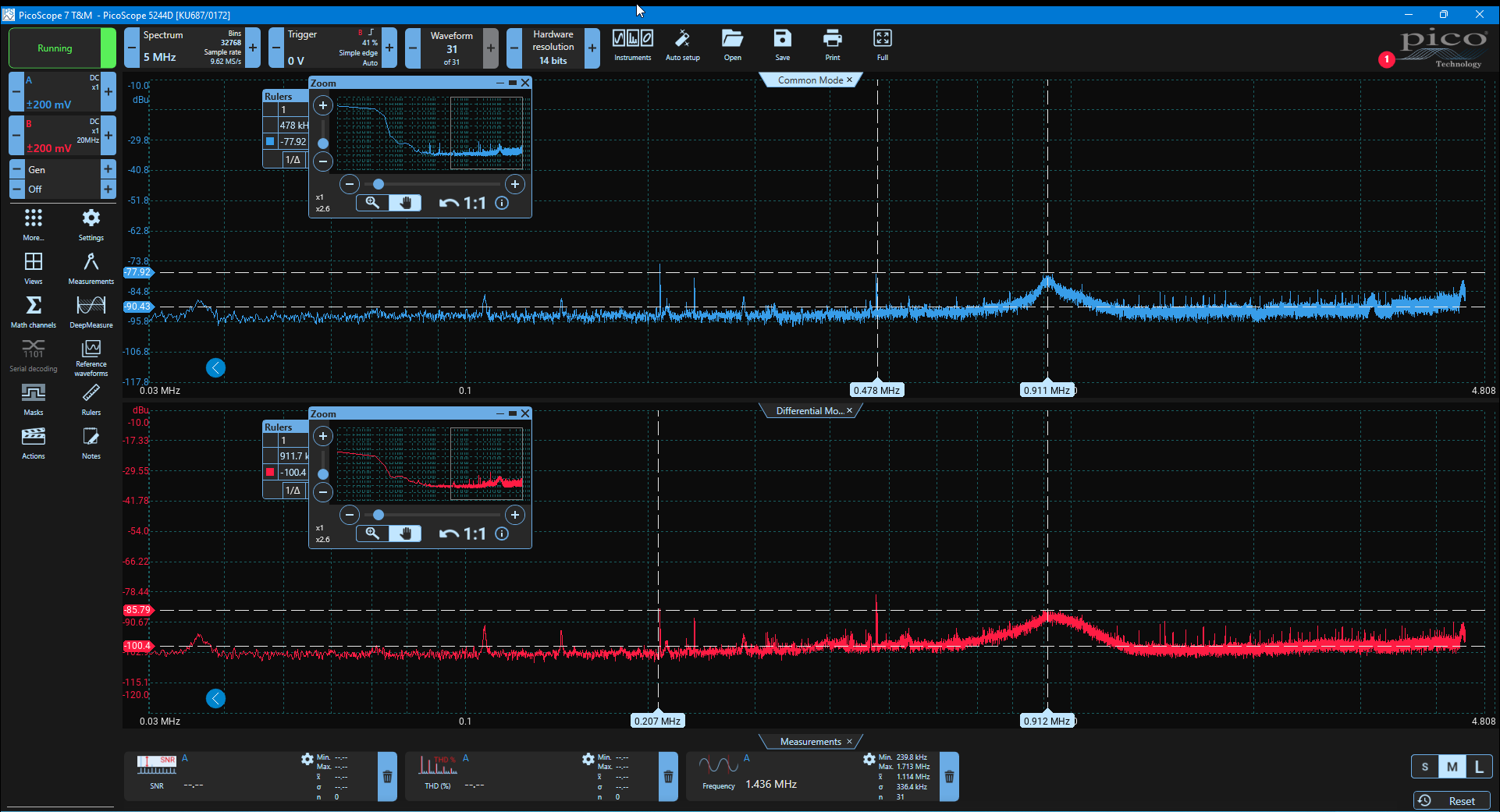

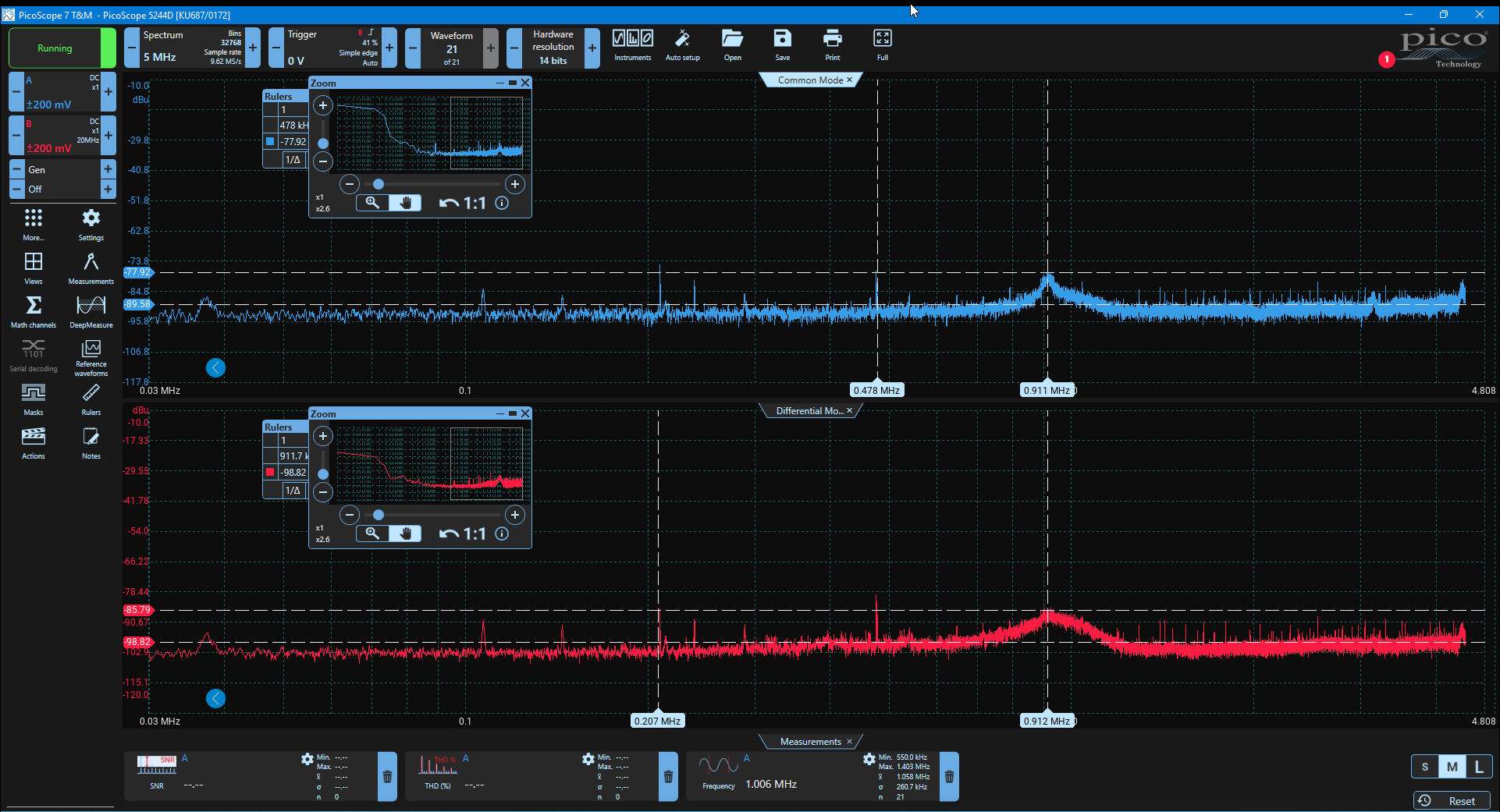

Wie echter denkt dat er niets meer over een fibertje kan binnenkomen: dat is dus niet waar. De ruisvloer stijgt wel degelijk als we ruis injecteren aan de kant van de Dlink 1210. De enige conclusie is dat een deel van deze ruis óók wordt omgezet naar licht en aan de andere zijde óók weer wordt omgezet naar elektrische ruis. Fascinerend!
Conclusie
Hoewel een glasvezelverbinding véél beter ruis blokkeert dan een elektrische netwerkverbinding, is ook deze koppeling niet immuun voor ruis. Nee: er komt niet veel mee, maar onze eerste proeven laten zien dat óók fiber-converters een ‘schone’ verbinding nodig hebben. Dus óók hier geldt: schoon voeden aan beide zijden heeft wel degelijk zin. En ja: ook de module maakt uit.
