Measurements and conclusion
Contents
We measured the Yeti Standard 1000 – 4P in three ways. We took a “dirty” switching power supply and connected it both directly and through the Yeti filter to the Tekbox LISN. We separated the noise into common mode and differential mode and visualized it through the Picoscope 5000.
A second measurement was done with the Prism dScope. There we made the ‘filter slope’ visible with whiter noise. We also generated noise and DC offset via the AC generator to see what the Yeti Standard 1000 4P does with it.
Measurements Yeti Standard 1000 – 4P

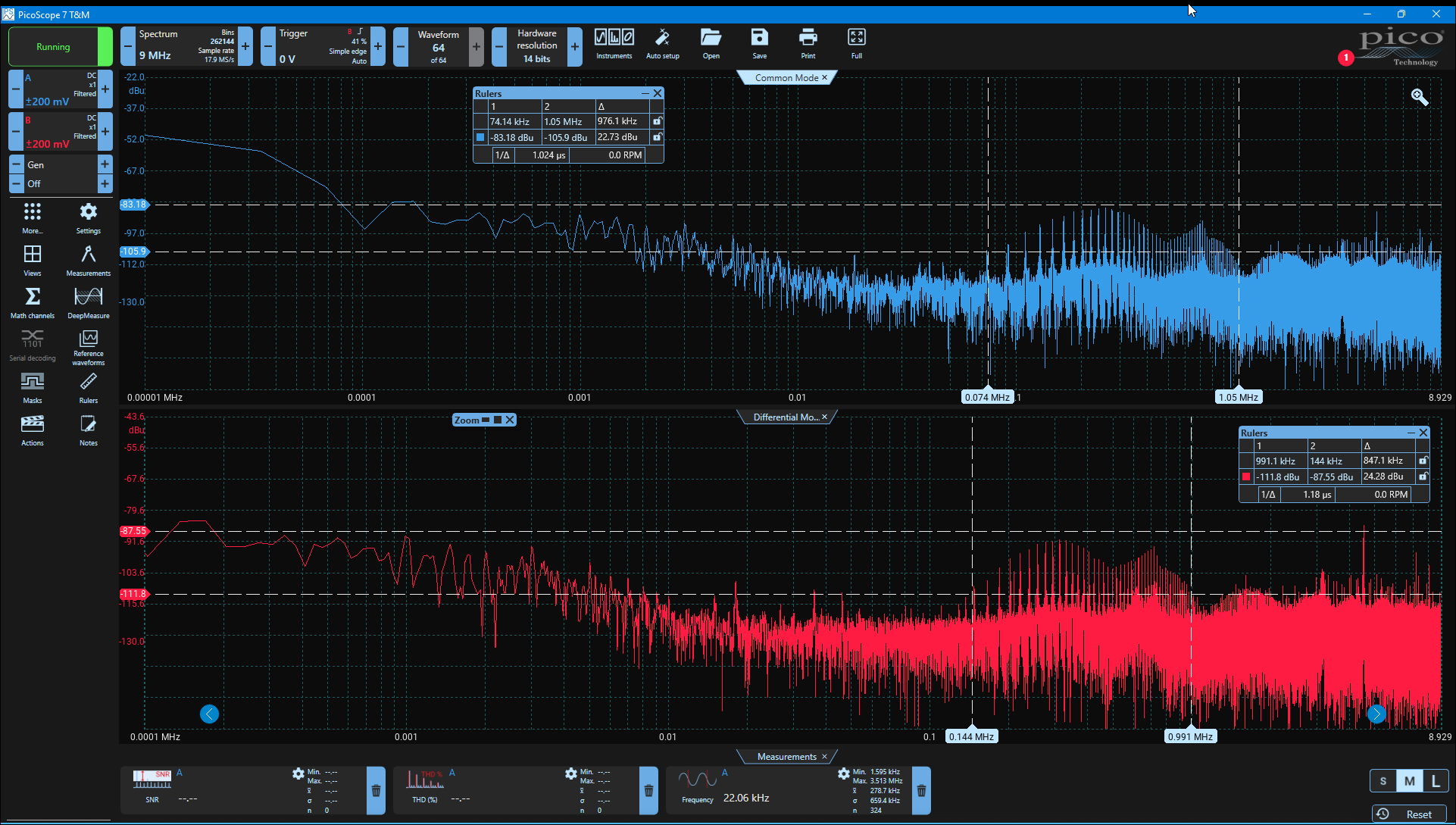

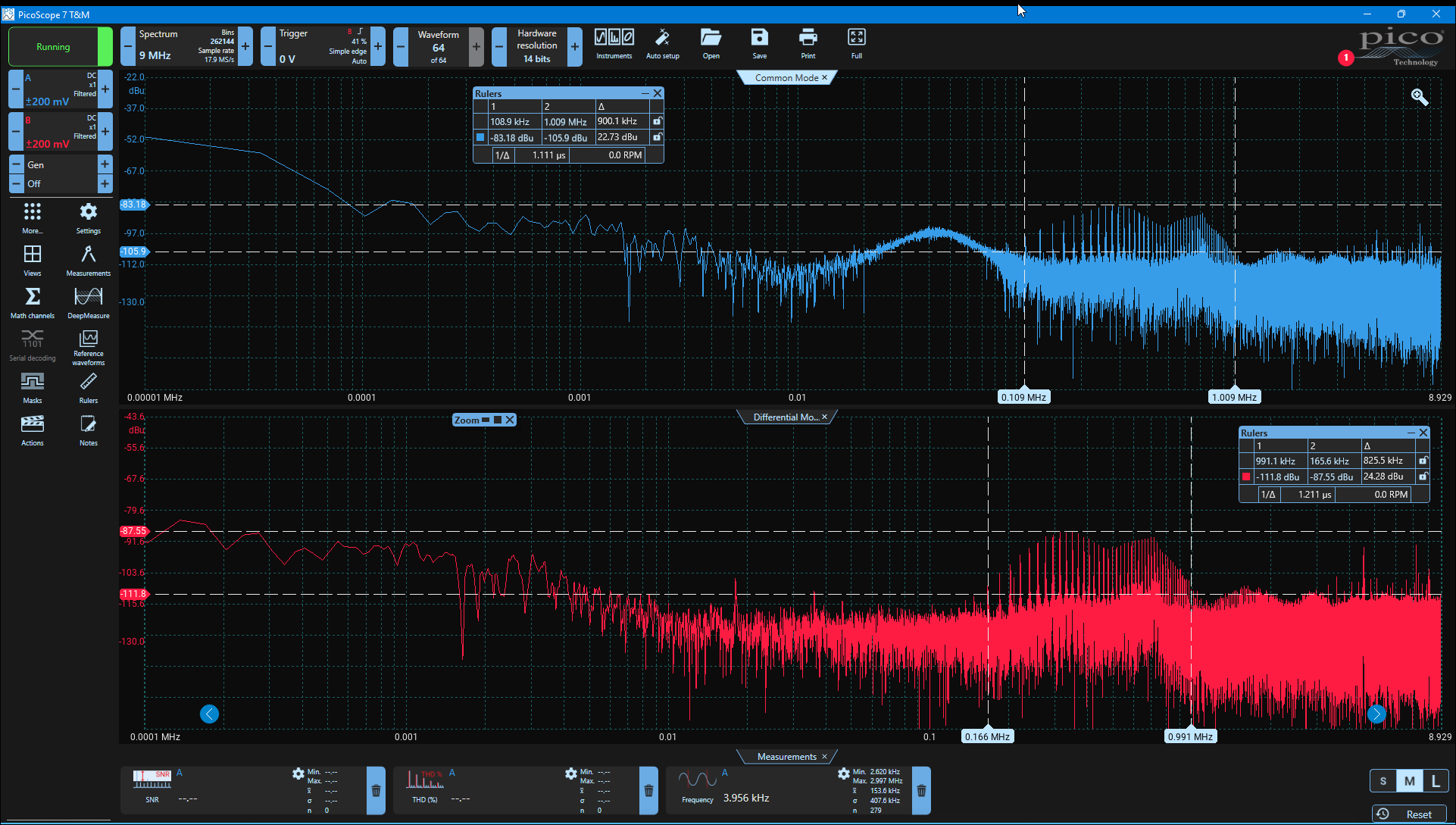

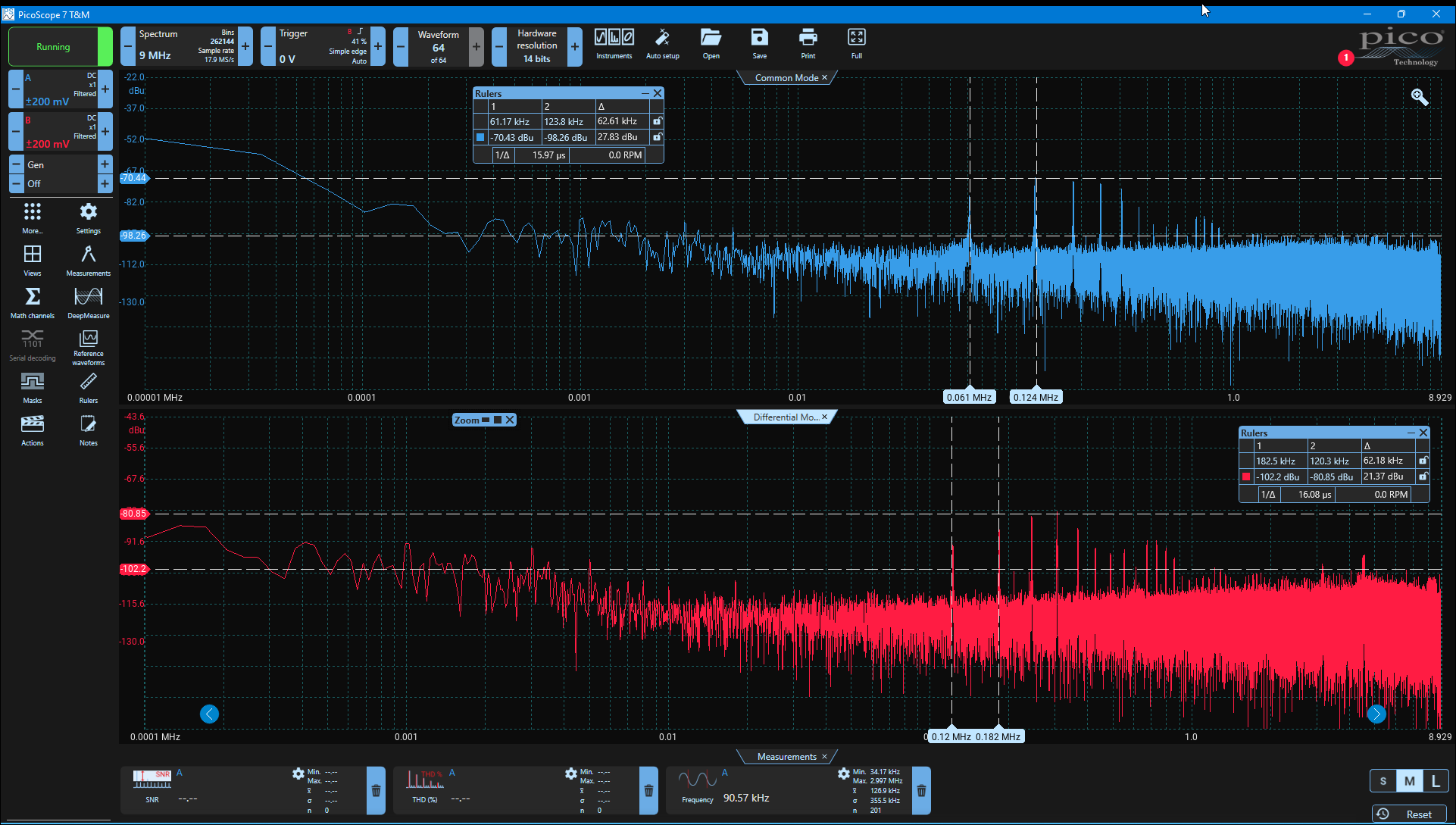

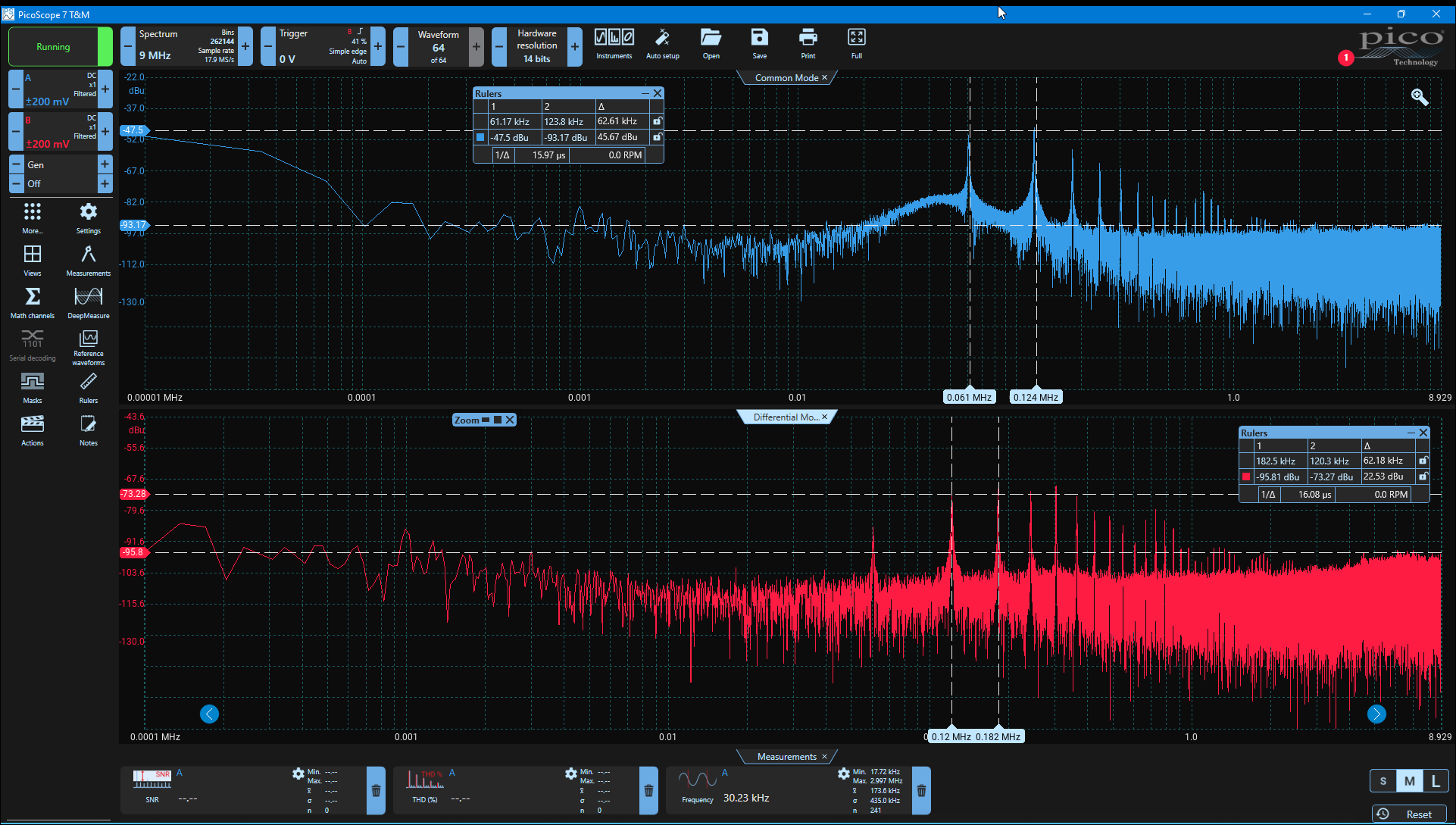

We see excellent results for a filter in this class. It is especially striking how well the Yeti Standard 1000 handles the mess of the switching power supply. Quite a bump disappears. It’s between 20 KHz and 80 KHz approximately. We see that bump both when we load the power supply (1A) and when we let it hang at rest. The “spikes” do not disappear, but they do become less powerful. The entire noise floor also visibly drops.

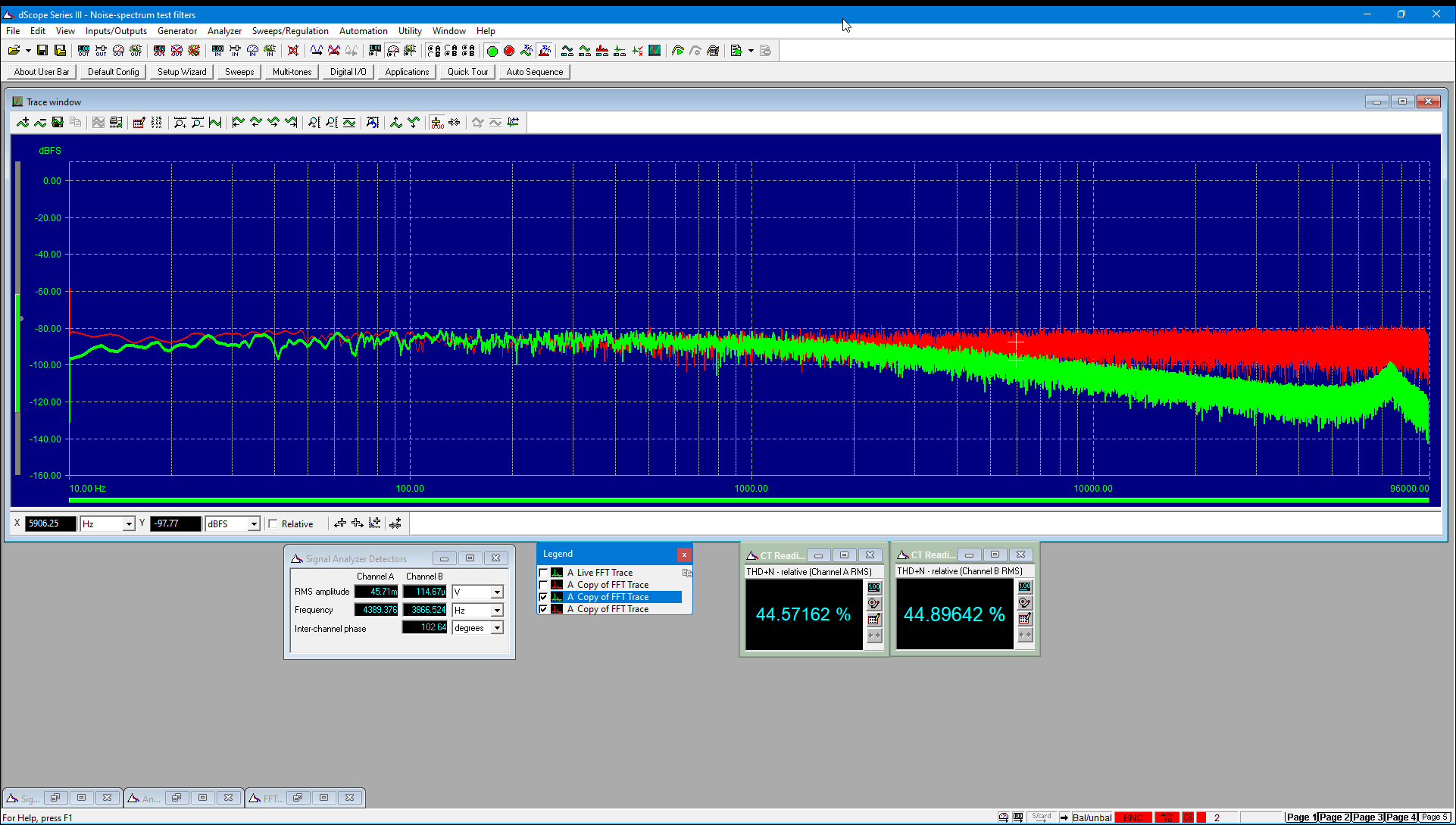

If we look at the filtering effect, we see that the filter starts working around 1000 Hz. At 50 KHz, we see that the noise has dropped about 30 dB. Neat.

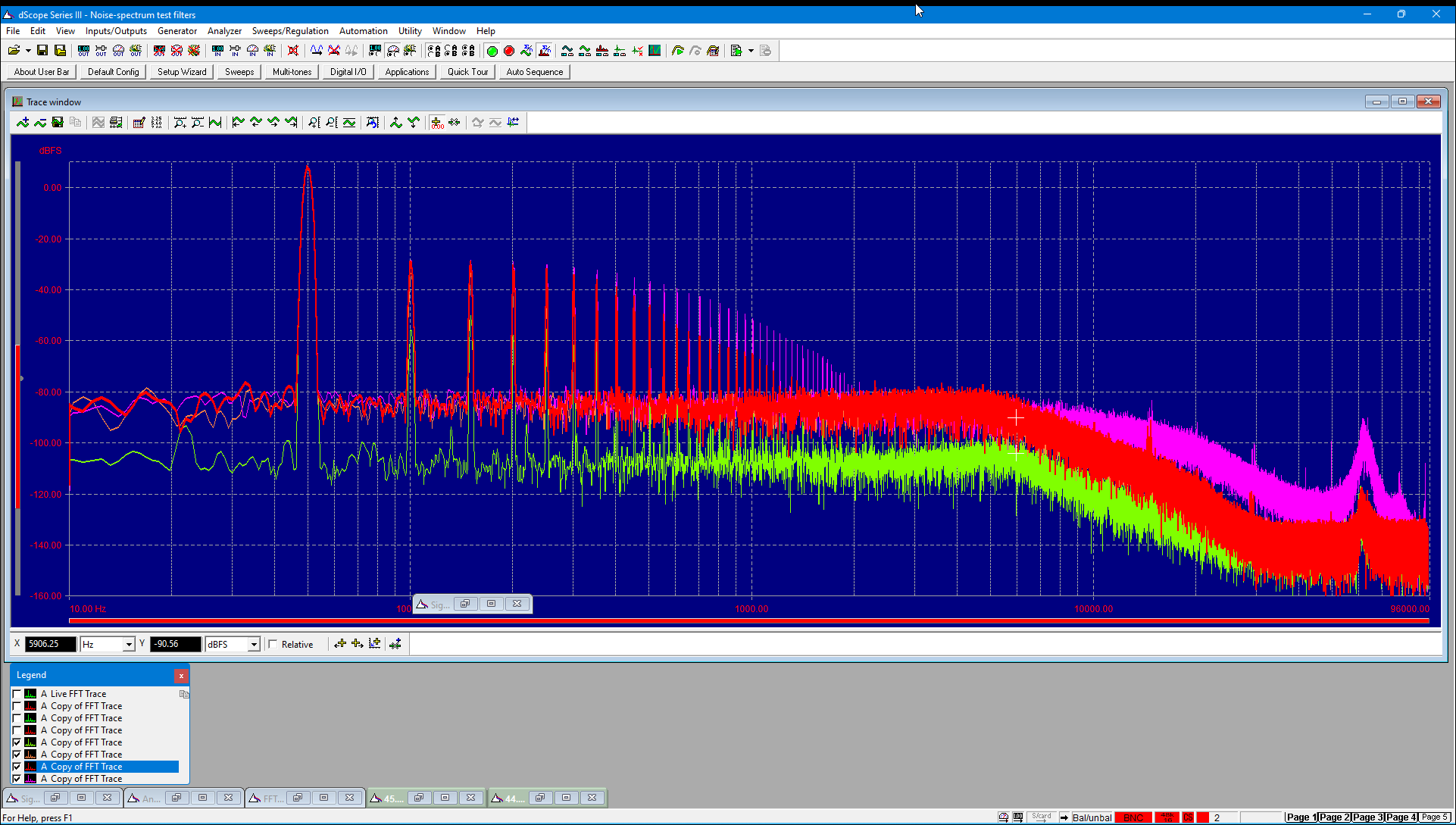

Even when we put the AC generator to work, we see that the Yeti does its job just fine. The purple graph is without the filter. The Red line is the Yeti with both noise and DC offset. The green line is the AC generator through the Yeti, but no noise or DC offset active.
Up to about 5 KHz we don’t see much difference in noise, but after that the difference is very clear. Even with DC (the spikes), the difference is quite visible. In short: the Yeti Standard 1000 4P does its job nicely.
